Мангал из газового баллона своими руками: инструкция и особенности

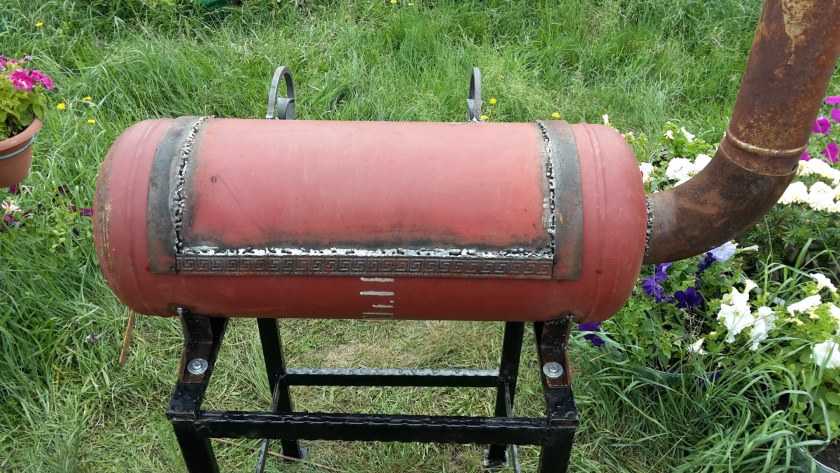

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

1. Располагаем корпус так, чтобы шов остался внизу.
2. Извлекаем мультиклапан.
3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
5. Делаем рез по первой линии.
6. Привариваем петли.
7. Вырезаем крышку полностью.

Работаем с корпусом:

1. Подвариваем опорные кольца.
2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
5. Нарезаем и привариваем ножки, упор для крышки.
6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Технология производства

Инструменты

• • • • До начала сборки мангала необходимо собрать все нужные инструменты:
      • Угловая шлифмашина;
      • Дрель;
      • Газовый баллон объемом 50 л.
      • Петли;
      • Стальная труба;
      • Сварка;
      • Алюминиевые шпильки.

Для осуществления замысла проектирования барбекю нужно отобрать материал производства. Фундаментом будет служить газовый баллон, длиной равной 610 миллиметров, объемом — 27 литров, диаметром — 292 миллиметра и толщиной стенок больше 3 миллиметров. В целях сбережения денег используют бывшие в употреблении баллоны, в связи с этим необходимо внимательно осмотреть баллон на предмет повреждения.

Для производства ножек лучше задействовать стальную круглую трубу. В дополнение к мангалу можно сделать сетку для гриля, обрезав заготовку по внутренним параметрам барбекю.

Подготовительный процесс

При разрезании газового баллона необходимо соблюдать осторожность, и четко придерживаться инструкции. Во время использования могли сохраниться пары газа

Для того, чтобы окончательно их ликвидировать, нужно поставить баллон вверх днищем и выкрутить клапан. Чтобы удостовериться в выходе газа — смажьте отверстие вентиля мылом, которое на выходе будет вспениваться, и у вас появится возможность удостовериться, что процесс запущен.

Залейте баллон водой, чтоб уничтожить оставшийся газ.

При заполнении жидкостью для большего комфорта используйте шланг. По мере заполнения водой встряхивайте баллон до полного наполнения. Рекомендуется избавлять баллон от воды как можно дальше от дома.Только, после этого можно приступать к разборке баллона.

Важно, чтобы эту процедуру проводили два человека. Первый человек должен спиливать кран, а второй лить на него воду, чтобы силой трения не вызвать воспламенение

Проводить работы следует на открытом пространстве. Болгаркой отпиливаем вентиль. Шлифмашиной снимаем краску и осматриваем основание на предмет повреждения. Незначительный брак обрабатывается до полного исчезновения без значительного изменения толщины. После этого кладем баллон на землю и рисуем линию, по которой в дальнейшем будем распиливать емкость.

Детальная инструкция

Режем емкость.

Боковые грани не стоит убирать, чтобы сквозняк не гасил огонь, в создаваемом вами костре. После при помощи дрели делаем несколько отверстий на основании и боковых сторонах, для того, чтобы сделать легкое проветривание.

Убедительная просьба соблюдать технику безопасности при проведении всех этих процедур! Необходимо надеть определенную защиту на руки и на лицо. Для профилактики деформации при распиливании линия разреза поливается водой.

Устанавливаем ножки. Следующим шагом является установка ножек на наше будущее барбекю. Необходимо стойко обосновать сооружение на земле, чтобы после без затруднений поставить крышку. Длину ножек подбирайте ориентируясь на возможное его перемещение, а также исходя из личных потребностей. Опираясь на это, можно сделать вывод, что приемлемая высота составляет 20-30 сантиметров. Если есть возможность, то можно присоединить ножки от швейного станка либо стальные трубы. Для присоединения трубы нужно сделать четыре маленьких дыры в основании барбекю, в которые поместить болты резьбой снаружи. Их возможно приплавить или прикрутить гайками.

Монтаж крышки.

Заключительные детали.

Мангал со временем под влиянием высокой температуры может изменять форму, для избежания этого можно приварить уголок к краям. Он способствует повышению стойкости периметра. В основании мангала делают дыры, чтобы пепел не убирать руками. Заключительным этапом является покраска. Данный пункт выполняется в зависимости от личных интересов.

Коптильня — мангал

для коптильнидымоход

«Паровоз»

При незначительных затратах сил и времени есть возможность реализовать самые гениальные, а порой и странные идеи. Из самого простого баллона создать яркую составляющую вашего дворика. Желаем Вам успеха!

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем 3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

1. Располагаем корпус так, чтобы шов остался внизу.
2. Извлекаем мультиклапан.
3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
5. Делаем рез по первой линии.
6. Привариваем петли.
7. Вырезаем крышку полностью.

Работаем с корпусом:

1. Подвариваем опорные кольца.
2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
5. Нарезаем и привариваем ножки, упор для крышки.
6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Разметка газового баллона для мангала

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём

Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Инструменты и материалы

Неизвестно кто первым придумал использовать старые баллоны именно с этой целью, но задумка оправдала себя. Если проявить немного фантазии, то такая конструкция станет не только функциональным, но и декоративным приобретением. Мангал будет иметь достаточно толстые стенки, что позволит ему служить довольно долго. Для того чтобы изготовить мангал необходимы навыки работы со сваркой, дрелью и болгаркой.

Болгарка и сварочный аппарат

Из инструментов понадобятся:

• ножки (трубы или готовые механизмы, например, от старых  швейных машинок);
• болгарка;
• сварочный аппарат;
• дрель;
• баллон емкостью на менее 50 л;
• труба дымоотвода;
• петли;
• заклепки.

Перед началом работы тщательно осмотрите баллон. Не используйте слишком ржавые баллоны.

Прежде чем резать баллон, необходимо выпустить из него весь газ без остатка. Для этого отверните вентиль специальными ключами, и установите баллон вверх дном. Дождитесь пока газ полностью выйдет. Чтобы контролировать этот процесс используйте мыльную пену.

Откручиваем вентиль баллона

Когда газа не останется, положите баллон набок и начинайте резать. Первым делом необходимо срезать вентиль. Во время резки постоянно поливайте водой место распила. В образовавшееся отверстие залейте воду из шланга до самого верха. После чего слейте.

Совет. Сливайте воду как можно дальше от жилых помещений, потому что метан в баллонах обладает едким и устойчивым запахом, который будет ощущаться несколько следующих дней.

Чертежи и схемы мангалов из баллона

Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:

• внешнее и техническое состояние емкости;
• габариты;
• параметры, место расположения отверстий;
• размеры шампуров;
• тип будущего мангала;
• предполагаемую отделку;
• дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).

Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.

Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.

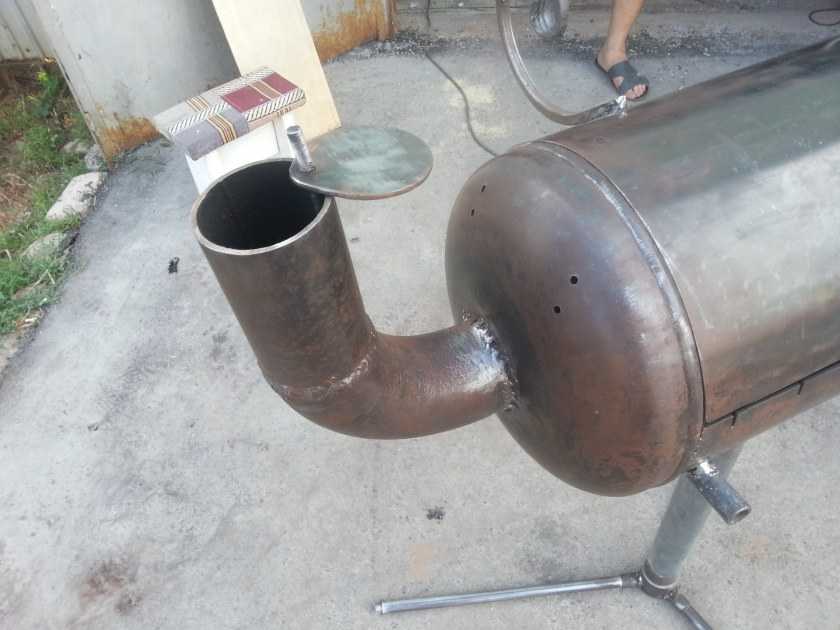

Изготовление дымохода

Дымоход необходимо врезать к коптильне с другого бока, если к одному уже врезана топка. Для этого приваривается патрубок. Диаметр его внутренней резьбы должен превышать наружный диаметр дымохода на 4 мм.

Если этот показатель будет больше, то дым будет проходить сквозь место стыка дымохода с патрубком, меньше – дымоход будет плохо заходить в патрубок. Для дымохода можно использовать как округлую трубу, так и профильный аналог.

Главное, чтобы тематический элемент:

• Был изготовлен из оцинкованной или углеродной стали;
• Имел 4-миллиметровые стенки;
• Отличался небольшим весом;
• Был достаточно высоким для хорошей тяги;
• Располагал колпаком для защиты от осадков.

Последние два пункта можно соблюсти, если мангал используется в закрытом пространстве или недалеко от высоких объектов, которые ухудшают качество тяги.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Мангал из газового баллона своими руками: видео и пошаговая инструкция

Инструменты:

• ножовка по металлу;
• газовый ключ;
• болгарка и несколько дисков;
• рейки для опоры;
• сварка;
• дополнительные материалы и комплектующие – ручки, петли, саморезы, вода и чистящее средство, жаростойкая краска, рулетка, мел.

Перед резкой газовый баллон стоит очистить от одоранта

Не забывайте о защите: приготовьте перчатки, очки и маску для сварки.

Внимание! Настоящая инструкция носит ознакомительный характер. Сомневаетесь в собственных силах – доверьте самую грязную работу профессионалам

1.   Выкачиваем газ

Прежде всего открутите вентиль до конца, чтобы выпустить остатки газа. Следить за его выходом удобнее всего, намылив выходное отверстие.

Далее нужно снять кран. Иногда это можно сделать с помощью разводного ключа и смазки. Не поддается? На вентиле могут быть шпильки, которые его удерживают. Они снимаются пассатижами.

Сняв вентиль, Вы увидите выходное отверстие. Наполните через него баллон водой с помощью тонкого шланга. Наливайте под самый верх.

Можно резать баллон прямо с водой – газа в емкости уже нет. Однако перед резкой стоит очистить баллон от одоранта – вещества, придающего газу запах. Эта отдушка выветривается очень долго. Ее можно деактивировать, промыв емкость жидким мылом или стиральным порошком и залив водой с добавлением любого окислителя – персоли, хлорки, нашатырного спирта.

Начинайте пилить баллон с продольного среза и ведите болгарку по касательной

После промывки баллон должен постоять несколько дней – чем дольше, тем лучше. После этого его можно резать, спиливая кран полностью.

Следует отметить, что баллон может долго пахнуть даже после очистки. В таком случае нужно прожечь уже готовый мангал в огне – запах исчезнет.

2. Вырезаем и придаем форму крышке

Начинайте пилить баллон с продольного среза и ведите болгарку по касательной. Толщина стенок баллона – всего 3-4 миллиметра. Отступите от боковых швов на дне баллона 1–2 сантиметра, иначе придется резать место спайки, а толщина металла здесь гораздо больше.

3. Устанавливаем крышку на мангал

Чтобы крышка держалась плотнее, к ее краям привариваем металлические полоски.

Петли привариваем таким образом, чтобы крышку можно было снять.

Советуем вначале определить положение петель, и лишь затем собирать всю конструкцию.

4. Привариваем ножки

Ножки жаровни делаем из металлических профилей. Подбирайте их длину под свой рост – в диапазоне от 60 до 80 сантиметров.

Делая мангал из газового баллона своими руками, не забудьте о столике. Очень удобны съемные столики на небольших крючках.

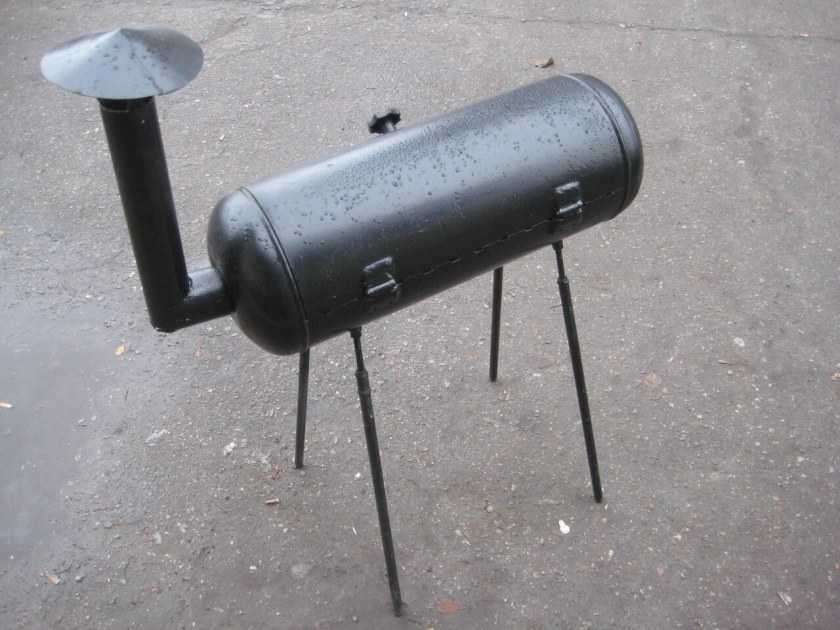

6. Делаем дымоход

Прорезаем в боку отверстие, соответствующее диаметру трубы. Привариваем дымоход изнутри к стенкам жаровни. С помощью дрели с большим сверлом можно сделать отверстия для тока воздуха по бокам ниже шампуров – как на мангалах заводского изготовления.

Схема мангала из газового балонна

7. Украшаем мангал-коптильню из газового баллона

Как видите, мангал-коптильня из газового баллона своими руками собирается довольно легко. Остается только добавить пару завершающих штрихов – с декоративными элементами коптильня будет выглядеть более представительно и солидно. На крышку устанавливаем массивную ручку из металла с деревянной плашкой. Из гнутых прутьев можно сделать орнамент и приварить к стенкам. Можно нарисовать узор светлой краской или серебрянкой. Но перед окрашиванием не забудьте пройтись по стенкам грубым наждаком и напильником, уберите все заусенцы.

Прокалите шашлычницу. Когда она остынет, нанесите темную аэрозольную краску с пометкой «термостойкая». Со временем в некоторых местах краска слезет. Но поверхность успеет покрыться толстым слоем сажи и нагара, защищающим от ржавчины.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало

в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы

должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича

. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок

. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

8f772c3fed439782b7a382d3001fa981.jpe

Типы мангалов

Мангал — полюбившийся вариант приготовления пищи на углях.

1. 1. Все мангалы можно разбить на три типа:
   2. Транспортабельный. Мангал, который комфортно брать с собой в путешествия. Он не занимает много места в автомобиле, и не требует большого количества времени на сборку и разборку.
   3. Переносной. В разы больше, чем предыдущий допускается возможность его перемещения на короткие дистанции. Подходит для загородных участков.

Постоянный. Барбекю, которое вмонтировано в фундамент.

Сырье для возведения мангалов самое различное. Постоянные зачастую строят из камней. Транспортабельные или переносные выплавляются из алюминия или стали.

• • При покупке мангала внимательно смотрите на эти аспекты:
  • Жаропрочный материал;
  • Материал обязан сохранять тепло;
  • Размер в зависимости от ваших потребностей.

Экспериментаторы открыли огромное множество вариантов, при создании которых задействовано самое различное сырье. Среди них не последнее место занимает мангал из газового баллона.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены

Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.

1. Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

Как и чем покрасить

Выбор краски

Мангал лучше всего окрашивать термостойкими красками, потому что при приготовлении в нем температура может доходить до 700 градусов

При выборе краски на это стоит обратить внимание в первую очередь. Обычно в инструкции к краске указана температура, которую она способна выдержать

Кроме того, важно, чтобы краска при нагревании не выделяла вредные вещества для организма человека

Этапы покраски

1. Очистите корпус от старой краски, используя дрель и специальную металлическую насадку или наждачную бумагу.
2. Обезжирьте поверхность с помощью спирта, ацетона или растворителя.
3. Хорошо перемешайте краску, чтобы получить однородную консистенцию и удалить возможные осадки и сгустки. Если краска слишком густая, разбавьте ее растворителем.
4. Нанесите краску с помощью кисти или валика. Лучше в несколько слоев, чтобы получить красивую и гладкую поверхность. Каждый слой необходимо просушить в течение 30−120 минут в зависимости от типа используемой краски.

Учтите, что окрашивать мангал на улице необходимо при температуре воздуха не ниже 20 градусов и не выше 40, потому что при более низких температурах краска будет замерзать, а при более высоких – запекаться.
