Как сделать мангал из металла своими руками фото, схемы, чертежи и видео

Каким должен быть мангал – характеристика

Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:

• Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
• Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.

Кладка стен

Чтобы предотвратить протекание стенок будущей печи, поверх стяжки стелется рубероид. После этого в зависимости от формы проемов делаются заготовки. Для прямоугольных форм можно использовать простой уголок. Теперь можно приступить непосредственно к кладке.

806d9bee2ae82c964ba00b857b11994f.jpe

5b6027f1fd565a39b7d9f054b8937253.jpe d4c248074f8a46e4f1b275d8d06f7af7.jpe

a07ff0f2bc47417ca4e38dc4d992141a.jpe

1 ряд является самым важным. Необходимо, чтобы он был ровным. Ведь от этого будет зависеть ровность всех стен. Следить за этим можно, если вбить колышки по краям и натянуть на 1 уровне леску или нить. Натягивать ее туго, так как шнур может со временем провисать. Кладка выполняется на обычный цементно-песчаный раствор. Стенки выкладываются в полкирпича вплоть до 5 ряда, и кладка начинается с углов. Необходимо помнить, что расстояние между кирпичами должно быть около 3 мм. Чтобы было удобнее их класть, можно сделать порядовку. Это металлическая или деревянная рейка с засечками.

Кирпичи кладут в шахматном порядке, чтобы стык нижнего ряда приходился на середину кирпича следующего. Ровность каждого ряда проверяется уровнем, как по горизонтали, так и вертикали. Для этих целей используется отвес. Через каждые 3-4 ряда необходимо укладывать армирующую сетку. Требуется запомнить, что перед укладкой нужно смочить кирпич в воде для лучшего сцепления с раствором. Через каждые 2-3 ряда необходимо расшивать швы.

6 ряд будет зависеть от того, какая у владельцев организация барбекю

Стоит обратить внимание на описание проекта. Ведь некоторые примеры барбекю имеют съемный лист, который служит поддоном. В других он заходит в кладку, и снять его невозможно

В обоих случаях толщина поддона должна быть не менее 3 мм. Если лист съемный, в 6 ряду кирпичи кладут поперек. Они выполняют роль полки. Следующие ряды снова укладывают обычным способом

В других он заходит в кладку, и снять его невозможно. В обоих случаях толщина поддона должна быть не менее 3 мм. Если лист съемный, в 6 ряду кирпичи кладут поперек. Они выполняют роль полки. Следующие ряды снова укладывают обычным способом.

На высоте 2 рядов от листа будет размещаться решетка. Ее можно закрепить на металлических кронштейнах, которые крепятся дюбелями к кирпичу, или заложить в шов маленькие металлические прутья. На нижних рядах можно готовить мясные блюда, а на верхних овощи и использовать их для подогрева еды. Если проект включает несколько решеток на разной высоте, следует выкладывать необходимое количество рядов кирпича плюс несколько сверху для защиты от ветра. После этого выкладывают проемы или арку в соответствии с вашим проектом.

Если планируют обложить стенки декоративным кирпичом, сделать это можно, только когда схватится раствор. Нужно запомнить, что построенная конструкция должна выстояться несколько дней перед эксплуатацией. Это делается для того, чтобы не потрескались швы.

Подробная инструкция для изготовления своими руками

Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.

Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.

Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.

Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.

Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.

Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.

Далее изготовляется каркас. Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.

Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.

Ну и ещё несколько вариантов разных конструкций и разных дизайнов.

Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.

Как эксплуатировать мангал

Для долгой работы такой конструкции следует придерживаться правил пожарной безопасности. От пылающего огня до определенных деревянных деталей сооружения (например, если есть деревянная насадка на транспортировочную ручку) расстояние должно быть не меньше 20 см. Также эти элементы обрабатывают антисептиками.

Чтобы придать блюдам вкуса горящего дерева, для растопки используют следующие определенные деревья для мяса:

• Для морепродуктов и птицы хорошо использовать дуб и лозу винограда.
• Баранине, говядине, свинине подходит яблоня.
• Для семги и индейки – ольха.
• Морепродукты, птица, свинина – клен.
• Говядина, курица – береза.
• Птица, баранина – вишня.

Ни в коем случае для растопки нельзя использовать фанеру, ДСП и любые хвойные деревья, которые при горении выделяют смолу.

Вместо дерева для растопки в магазинах можно приобрести готовые брикеты с углем. Они дают очень хороший жар, и при этом отсутствует какой-либо аромат. Можно использовать и рассыпчатый уголь, но он плохо горит.

Перед приготовлением блюда решетку надо смазать жиром, иначе к ней будут приставать продукты. Устанавливать сделанный мангал своими руками следует на таком месте, где не будет веток, сухой травы, мусора. Хорошо, если рядом будет ведро с песком.

Таким образом, сделанный разборный мангал из металла своими руками при правильной эксплуатации будет служить очень долго, радуя вкусно приготовленным шашлыком.

https://youtube.com/watch?v=lzoZugdViuY

Пропорции удобного мангала по стандартам.

Пришло время узнать, каким должен быть мангал, что бы он был удобный в использовании. Конечно, этот момент можно назвать индивидуальным, но есть стандарты. Вы можете взять за основу размеры правильного мангала, а сделать по своему.

И так, глубина рабочей зоны не должна превышать отметку в 220 мм. В противном случае вы не дождетесь полного приготовления мяса. А если это значение будет меньше 150 мм, то рискуете огорчить свою семью горелыми блюдами. По этому, оптимальная глубина, на мой взгляд, равняется 165 мм. Которая обеспечит равномерную прожарку, с достойной производительностью.

С шириной мангала все просто. Стандартный шампур равен 300мм, соответственно, делаем на 5 мм меньше и получаем отличный вариант. Получается, идеальная ширина мангала равняется 295мм или 300.

Удобную для вас длину мангала можно определить по объему приготавливаемой еды в среднем. Для 3-5 персон, отличной длиной мангала будет считаться 550 мм или 600.

С общей высотой мангала все обстоит более индивидуально. Тут уже как вам удобно или какой вид мангала вас интересует. К примеру, стационарный или передвижной мангал, можно сделать повыше, согласно вашему росту. Но а раскладные и другие, более мобильные версии, следует делать более компактными. К примеру, как на изображении ниже.

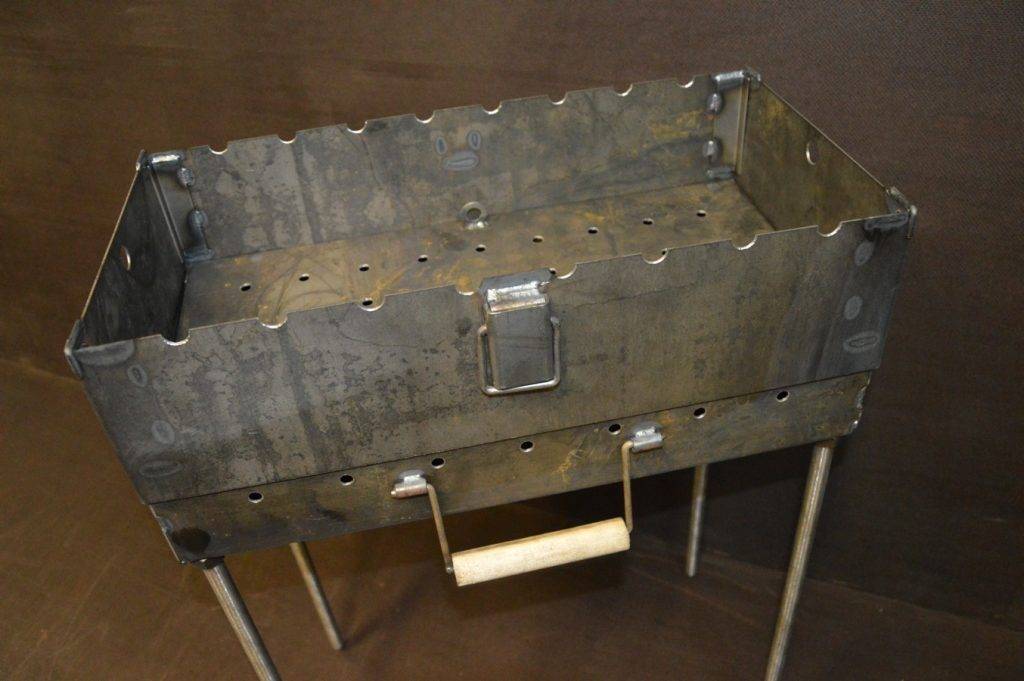

Чертежи и нюансы изготовления складного мангала

Наиболее удачный вариант складного мангала — чемоданчик шириной 6 см, длиной 50 см и высотой 30 см (без учёта ножек). Хотя при желании размеры можно подобрать индивидуально.

Чемодан превращается в мангал после открытия крышки и установки ножек

Перед изготовлением требуется составить чертёж. В нём необходимо указать размеры крышки, дна и торцевых зон мангала-трансформера.

Для крышки конструкции выбран размер 65×40 см, а для дна — 42×21 см

Сооружение подразумевает выполнение определённых действий:

1. Из листовой стали 3 – 4 мм вырезается днище, со всех сторон отгибаются полки 2 см (углы вырезаются «болгаркой»).

2. Аналогичным образом изготавливаются две боковые стороны, полки на них отгибаются с 3 сторон (снизу и по бокам), вверху на одной детали прорезаются вертикальные прорези, на другой — треугольные или круглые.
3. Боковые стенки крепятся шарнирно к торцевым полкам днища винтами, при транспортировке укладываются друг на друга, в рабочем положении устанавливаются вертикально, под прямым углом к днищу.
4. Идентичным способом изготавливаются торцевые стенки, полки на них отгибаются только по бокам, в транспортном положении они укладываются внутрь короба днища, при сборке крепятся к боковым длинным стенкам винтами.

5. Снизу к днищу привариваются гайки, стойки изготавливаются из прутка, на одном конце которого нарезается резьба соответствующего диаметра.

6. Чтобы боковые стенки не откидывались при переносе сложенного мангала, вся конструкция просверливается насквозь по центру, в отверстие пропускается болт, детали фиксируются барашковой гайкой.

7. На боковую полку днища крепится рукоятка для переноски очага.

Видео: как мангал превращается в чемоданчик

Посмотрев фото мангалов, сделанных самостоятельно, и изучив инструкции по их изготовлению, можно почерпнуть вдохновение. Чтобы взяться за интересное дело, которое в дальнейшем позволит наслаждаться запахом мяса, нужно запастись лишь листом металла и инструментами.

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

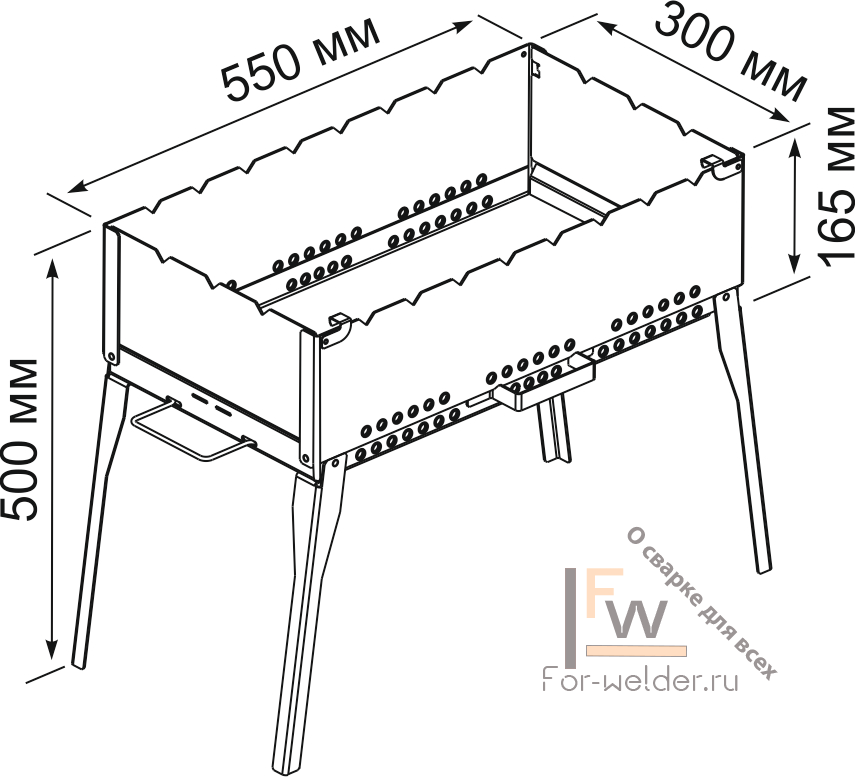

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

• 4 железные ножки длиной 55 см из уголка, профиля или трубы;
• 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
• две продольные стенки размерами 77х15 см;
• две поперечные стенки 35х15 см;
• лист 35х80 см в качестве дна;
• металлическая сетка 35х50 см, выполняющая роль гриля;
• две перемычки для возможности установки решетки по 77 см;
• цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
• две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

• Металлических листов. Их параметры и толщина оптимальны.
• Металлических уголков. Из них образуются ножки для аппарата.
• Сварочной техники для соединения компонентов из металла.
• Электродрели.
• Болгарки. У неё должны быть диски, режущие металлы.
• Комплекта электродов.
• Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса.  Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

• нельзя заливать угли водой, так как это приведёт к деформации металла;
• потёки жира удаляются тряпкой с песком;
• для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Разновидности

Мангалы из металла могут быть разными. Они могут быть мобильными и стационарными. На загородных участках чаще встречается последний вариант. К таким конструкциям часто приделывают прочное основание из кирпичей, кованые элементы.

Переносные изделия хороши тем, что весят немного и являются не слишком большими для транспортировки. Однако качественность и долговечность у них не настолько хороша. Они изготавливаются из тонкой стали, поэтому намного скорее прогорают.

Жаровни также можно классифицировать по следующим признакам:

• Форма (прямоугольные, бочки, баллоны и прочее);
• Габариты (зависит от числа шампуров, способных поместиться на мангале);
• Функциональность (защита угля, емкость для головешек, крышка, специальная подставка для шампуров и прочее).

Составление чертежей и определение размеров

В схематическом изображении мангала, выполненном на листе в клетку, важно отметить, какой будет длина ножек. Их высота должна быть равна как минимум 5 см

В противном случае жар от углей подожжёт траву.

На этапе составления чертежа важно определиться с размером. Для этого надо учитывать, на какое количество человек потребуется готовить шашлык

Семье с ребёнком достаточно изделия на 6 шампуров. Раз между инструментами для приготовления мяса принято оставлять 5 см свободного пространства, получается, что минимальная длина мангала — 30 см (6*5=30).

Длина данного мангала — 70 см, а ширина — 28 см

Стандартная ширина металлического мангала — 25 см. Этот размер обусловливается длиной инструментов для приготовления мяса и может быть увеличен до 30 см. А вот глубину мангала предопределяет количество жара, которое требуется накопить, чтобы прожарить мясо. Кроме этого, учитывается, что между шашлыками на шампурах и раскалёнными углями должно быть 10 см свободного пространства.

На мангале выполнено 2 ряда перфорации

Дырочки для проветривания дна мангала полагается создавать на расстоянии 6 см друг от друга и на высоте 7 см от низа изделия. Бортики делают высотой от 13 до 25 см. Если уменьшить этот параметр, то мясо будет не жариться, а превращаться в угли. А увеличение высоты приведёт к тому, что шашлык останется сырым.

Кованые мангалы, как функциональный элемент декора

Украсить двор и подчеркнуть элегантность стиля поможет установка кованого мангала. Такое изделие будет не просто частью декора

Мангалы, кованные из стали, будут привлекать к себе внимание ваших гостей. Все потому что каждый из них – это произведение искусства

Они могут быть разнообразной формы и конструкции. Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных.

Кованый мангал

Самому создать изделие такого рода очень сложно. Для этого придется оборудовать мини-кузницу. Обзавестись горном, наковальней и другими кузнечными инструментами. Далее, умелые руки и полет фантазии смогут помочь вам изготовить настоящий шедевр и гордость всей семьи. Фото разнообразия таких изделий это еще раз подчеркивает.

Зачастую кованые мангалы заказывают по собственным задумкам в кузнечных мастерских. Для начала оговаривают размеры и материал ковки. Затем вместе с мастером делают зарисовки изделия на бумаге и приступают к работе. Следует учесть, что готовый мангал – довольно внушительная конструкция. И использоваться он может также как стационарная печь или камин.

Кованый мангал с дополнительными полочками

Обустраивая беседку для проведения летних застолий, каждый хозяин старается сделать ее наиболее комфортной и уютной для гостей. Кованый мангал украсит любой дачный павильончик и привнесет в него нотки стиля и гармонии.

Подготовительные работы

Для изготовления железного мангала из металла понадобиться:

1. Лист металла площадью 0,954 м2 который необходимо раскроить на 5 листов размерами:

1.1. 350 мм * 800 мм – 1 шт. – дно.

1.2. 350 мм * 180 мм – 2 шт. – торцевые стенки.

1.3. 800 мм * 180 мм – 2 шт. – передняя и задняя стенка.

Для съемной вытяжной трубы

1.4. 300 мм * 200 мм – 2 шт. – передняя и задняя стенка.

1.5. 350 мм * 200 мм – 2 шт. – торцевые стенки.

2. Уголок 32 мм * 32 мм – 4 метра.

2.1. Ножки – 4 штуки по 0,8-1 метр.

3. Уголок 25 мм * 25 мм – 6 метров.

4. Труба квадратная 20 мм* 20 мм- 6 метров.

5. Труба квадратная 15 мм* 15 мм – 6 метров.

6. Сварочный аппарат. Подойдет любой инвентарный аппарат с  силой тока до 160 Ампер.

7.  Электроды – 2 кг диаметром 3 мм.

8.  УШР – шлиф машинка.

Каркас для крытого мангала своими руками

Для создания каркаса вам понадобится от четырех до шести вертикальных стоек, которые в последующем будут соединены между собой горизонтальными перегородками

Чрезвычайно важно правильно распределить уровни крепления перегородок. Лучше всего скрепить каркас внизу, вверху, а также параллельно с жаровней

Максимальная нагрузка будет делаться на середину конструкции. Многие люди для своего удобства обустраивают каркас таким образом, чтобы была возможность создать дополнительные боковые столики для казана, посуды и шампуров. Но если вам понравилась эта идея или ее реализацию предполагает выбранный вами чертеж, то обязательно позаботьтесь о создании дополнительных вертикальных держателей кровли, иначе каркас попросту может не выдержать такие нагрузки.

Не забывайте, что минимально допустимое расстояние между жаровней и крышей, не должно быть меньше чем 0,5 метров. Это необходимо для того, чтобы обезопасить кровельный материал от возгорания и сделать ваше времяпрепровождение у костра максимально удобным и комфортным.

Некоторые владельцы загородных домов с мангалом на территории отдают свое предпочтение жаровням со съемной крышей.

Разумеется, такой вариант практичный, но его реализация потребует от вас больших финансовых вливаний. В некоторых строительных магазинах сегодня можно найти в продаже профессиональные механизмы в уже готовом виде. Они обеспечат легкое снятие крыши в любое необходимое время.

Особенности строительства кирпичных конструкций с накрытием

Создание таких конструкций происходит в несколько этапов:

• Возведения кирпичного ограждения для жаровни под крышей начинается в первую очередь с разметки территории для будущей конструкции и беседки.
• Далее необходимо выбрать материал и рассчитать наиболее оптимальные размеры самого мангала. Обязательно ознакомьтесь с фотографиями готовых мангалов, чтобы подобрать самый лучший вариант, который можно реализовать в вашем случае.
• Если вы решили отдать предпочтение кирпичным мангалам, то обязательно задумайтесь над созданием печи, в которой можно не только жарить мясо, но и коптить разнообразные лакомства, а также варить каши и супы в казане.
• Строительные работы обязательно начинаются с создания прочного бетонного основания. Фундамент должен быть длиннее самой конструкции минимум на 10 сантиметров.
• Только после завершения возведения стен необходимо приступать к созданию беседки и ее декорированию.

В этой статье мы поговорили о создании мангалов с крышей своими руками. Надеемся, что вы нашли для себя полезную информацию и увидели действительно интересные идеи, которые можно реализовать на своем участке.

Разновидности

Виды жарочных очагов с навесом можно условно разделить на две группы:

• стационарные;
• разборные.

Простые устройства характеризуются компактностью. Они будут лучшим решением для тех, кто не собирается готовить на мангале множество сложных блюд. Простой мангал, оборудованный кровлей, удачно подойдет для классического шашлыка или рыбы, которая будет запекаться в жаровне над ароматным дымком.

Даже у простого мангала можно увеличить функциональные возможности, установив вертел, на котором можно поместить тушки птицы или другого мяса. Умельцы мастерят оригинальные аппараты с дымоходом, красивой ковкой, оборудуют жаровни крышкой. Жаровня с дополнительным оборудованием послужит не только для готовки шашлыка, но и для копчения продуктов.

В отличие от профессионального мангала простой вариант может быть разборным. Такое устройство можно брать в загородные поездки. У живописного берега речки или на лесной опушке мобильный разборный агрегат можно быстро привести в рабочее положение за несколько минут.

Самый простой мангал под крышей состоит из следующих частей:

• миниатюрного навеса;
• портативной легкой жаровни.

Для создания конструкции своими руками подойдут самые обычные подручные материалы. Правильно выбранные габариты мангала с кровлей обезопасят отдыхающих от дыма, а также будут способствовать защите от погодных условий. Кроме того, металлические изделия могут приобрести отличные декоративные качества, если снабдить их дополнительным декором.

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Watch this video on YouTube

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

• Сваривается каркас.
• Приваривается дно, а затем стенки.

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Watch this video on YouTube

Необходимость отделки изделия

Любая конструкция из металла нуждается в обработке, предохраняющей её от ржавления. Мангал, покрытый специальный составом, прослужит долгие годы и будет выглядеть привлекательно.

Самодельный мангал, покрытый краской, выглядит как заводской

Обычно в качестве средства против коррозии используют краску в виде аэрозоля. К красящему составу для металла предъявляется несколько требований: невосприимчивость и к жару, и к холоду, а также отсутствие в составе вредных веществ, способных испаряться при воздействии высокой температуры. Этими свойствами обладают порошковые термоустойчивые краски, органические эмали с добавлением кремния и обычные термостойкие краски.

На баллоне с краской должна быть пометка «термостойкость»

Наносить краску полагается только на лицевую поверхность мангала. Во внутренней обработке изделия смысла нет, поскольку от непосредственного взаимодействия с огнём эмульсия слезет со стенок.

Краску распыляют только на внешнюю поверхность мангала

Нюансы изготовления разборных вариантов

Грамотно изготовленные чертежи мангала являются основой получения качественного результата.

При составлении схем необходимо учитывать следующие нюансы:

• для создания каркаса нужно использовать стальной уголок 25х25 мм;
• крепление съемных частей следует проводить болтами и гайками, т. к. внутренняя резьба может забиться копотью и сажей;
• съемные ножки лучше делать из круглой трубы, чтобы ее было удобно насаживать на приваренные к днищу штыри;
• крепежные детали рекомендуется размещать с наружной части очага, чтобы их не повело от жара, идущего от углей;
• борта можно соединять болтами, которые вкручиваются в заранее закрепленные в отверстиях гайки.
