Огонь, вода и медные трубы: особенности работ с медными трубами и фитингами

Выбирать или не выбирать медные трубы для водоснабжения своего дома?

Делать ли водопровод из медных труб, зависит от ответов на следующие вопросы: могу ли я позволить себе такой дорогой материал? буду ли я делать всё своими руками или нанимать специалистов? если хочу сделать всё сам, то обладаю ли нужными навыками? если навыков нет, то хочу ли я их приобрести, есть ли для этого ресурсы (время – ведь у новичка всё поначалу дольше, чем у профессионалов; деньги – ведь, возможно, косяки придётся переделывать и взамен испорченных материалов покупать новые)? есть ли инструменты? и т. д.

Однозначно можно сказать, что главный недостаток медных труб – это высокая цена.

Второй существенный недостаток – необходимость пайки, и пайка здесь сложнее, чем полипропиленовых труб.

Вывод: если не уверены, не обладаете достаточными навыками и стеснены в средствах, то лучше обратить внимание на другие виды труб. Лучше всего при отсутствии опыта выбрать полипропиленовые трубы

Они и не дорогие сами по себе. И инструмент недорогой, его можно вообще взять в аренду.

Зато достоинства медной трубы неоспоримы, водопровод из неё будет служить верой и правдой долго

И если деньги для вас не проблема, то обратить внимание на медные трубы для водоснабжения стоит

Преимущества медных труб перед пластиковыми

Сантехническая медная труба, несмотря на очень долгую историю своего существования, успешно конкурирует с современной продукцией – пластиковыми и металлопластиковыми изделиями для водопровода. По многим параметрам она заметно их превосходит:

• Медь непроницаема для дурно пахнущих, вредных веществ и даже кислорода.
• Медная труба, в отличие от пластиковых, не подвержена разрушающему воздействию хлора, который содержится в водопроводной воде. Более стойкие к хлору пластиковые трубы поступают исключительно на рынок США, где воду хлорируют аналогично России. Стоит такая продукция не меньше медной. В Европе требования к содержанию хлора гораздо ниже, поэтому на отечественном рынке распространен пластик для низкохлорированной воды, соответствующей европейскому стандарту.
• Хлор, являясь сильным окислителем, способствует образованию на внутренней поверхности медной трубы патины – прочного, тонкого защитного слоя. Благодаря этому срок службы трубопровода значительно продлевается.
• Устойчива к ультрафиолетовому излучению. Пластик под воздействием солнечных лучей испаряется.
• Незначительный, более низкий чем у труб из пластика, коэффициент шероховатости, позволяющий при одинаковых условиях применять медные изделия меньшего диаметра. Это возможно, в том числе благодаря отсутствию зарастания стенок колониями микроорганизмов и продуктами коррозии.
• Гораздо лучше справляется с длительными тепловыми нагрузками.
• Согласно исследованиям, у пластиковых трубопроводов наименее надежны фитинги и места соединений. У медных наоборот – эти элементы системы являются самыми надежными.
• Качество меди практически стабильно и одинаково у разных производителей, что не свойственно продукции из пластика (на потребительском рынке много контрафактных изделий сомнительного качества).
• Характеризуется антибактериальными свойствами (болезнетворная флора подавляется). В пластиковых трубах выделяется низкомолекулярная органика, стенки со временем обрастают биопленкой.
• Отличается очень длительным сроком службы: не портится, не стареет, сохраняет первоначальную прочность. Трубы и фитинги из меди эксплуатируются без замены столько, сколько само здание. Пластиковые изделия, при существующих технологиях, пока не могут занять нишу долговечных и качественных трубопроводов.

Характеристики материала

Медная труба для воды является разновидностью металлопроката из меди, представляющая собой полую заготовку длинной формы с круглым поперечным сечением и равномерной толщиной стенки. Выпускается в прутках длиной от 1 м до 6 м или бухтах по 15, 25 и 50 м. Диаметр изделий варьируется в пределах 6—267 мм, толщина стенки от 0,5 мм до 3 мм.

Несмотря на то, что медный трубный прокат обладает более тонкой стенкой, чем стальной, его внутренний диаметр имеет больший размер, поэтому он способен выдерживать такое же рабочее давление среды, что и стальная продукция с аналогичным наружным диаметром.

Технические характеристики медных труб зависят от свойств марки меди. Обычно при производстве используется чистая медь или её сплавы, в состав которых добавляется небольшое количество легирующих компонентов (М1р, М1ф).

Вид и количество примесей в сплавах оказывает существенное влияние на механические, технологические, механические и эксплуатационные характеристики труб. Добавление цинка, олова, железа и свинца повышают прочность, упругость и податливость к обработке материала, подкисление фосфором — увеличивает коррозионностойкость данного металла.

Для повышения механической стойкости и антифрикционных свойств используют алюминий и бериллий. Для устранения негативного воздействия нежелательных примесей в состав сплава вводят марганец.

Способы и технологии изготовления

Различают 2 основные технологии изготовления, влияющие в конечном итоге на эксплуатационные характеристики трубопровода, сферу его применения, а также стоимость самих труб и фитингов к ним:

• Прокатное производство.
• Сварное производство.

По завершению трубы могут хромироваться, окрашиваться и покрываться полиэтиленовой или поливинилхлоридной оболочкой.

Прокатное производство

Прокатный (бесшовный) способ считается наиболее распространённым и обеспечивающим максимальную прочность труб. Суть технологии заключается в придании медной заготовке (гильзе) нужной конфигурации за счёт «холодного» прогона через вращающиеся вальцы специального трубопрокатного станка.

Именно прокатные трубы рекомендуются для обустройства водопроводов и отопительных контуров.

Сварное производство

Сварные трубы изготавливаются из листовой меди, накручиваемой на болванку прессовочного вала нужного размера и формы и свариваемой инертным газом в месте стыка. После сварки труба прокатывается на калибровочных валах, выравнивающих её и устраняющих продольную деформацию сварного шва.

Как производится капиллярная пайка с фитингом?

Перед началом работы следует подготовить инструменты и материалы:

• газовую горелку;
• флюс;
• припой;
• труборез;
• фаскосниматель;
• ершик и мелкую наждачку.

Порядок действий:

Галерея изображений

Фото из

Берем медную трубу и отрезаем кусок нужного размера, используя труборез. Другой инструмент не подойдет, так как возможно деформирование трубы. Срез должен быть идеально ровным

Берем фаскосниматель и уверенными, но аккуратными движениями убираем лишний материал. Обработать необходимо обе стороны – наружную и внутреннюю

Используя мелкую наждачную бумагу или абразивную губку по металлу, тщательно зачищаем конец трубы, чтобы она стала идеально гладкой и блестящей

Чтобы припой ложился ровно, на рабочую зачищенную область наносим пасту или флюс. Тонкий и аккуратный слой обеспечен использованием кисти с натуральной щетиной

Подготовить необходимо и фитинг. Для этого зачищаем внутреннюю стенку металлическим ершиком с удобной ручкой, стараясь обработать всю поверхность без пропусков

Как и трубу, фитинг покрываем флюсом или пастой для пайки. Обработать необходимо посадочное место полностью, только так можно создать хорошие условия для затекания припоя

Надеваем фитинг на конец медной трубы так, чтобы образовалось телескопическое соединение. Остатки выступившего флюса удаляем сухой тряпочкой

Нагреваем место соединения горелкой и аккуратно подносим к зазору припой, не допуская перегрева медных труб. Олово плавится и заполняет пустое пространство

Шаг 3 – зачистка наружной стенки трубы

Шаг 4 – обработка трубы пастой для пайки

Шаг 5 – зачистка внутренней части фитинга

Шаг 6 – обработка фитинга пастой для пайки

Шаг 7 – соединение фитинга и трубы

После остывания оловянного припоя образуется прочное соединение, обеспечивающее стопроцентную герметичность. Процесс пайки без фитинга производится по той же схеме, но с единственным отличием: вместо соединительного элемента обрабатывается конец второй трубы, надеваемой сверху внахлест. Зазор между трубами тем же способом заполняется расплавленным припоем.

Это интересно: Соединение и монтаж металлопластиковых труб своими руками — как работать?

Форма поставки меди

В зависимости от требований заказчика шины могут поставляться в виде полос 2- 6 м или бухт, в которых длина изделия составляет 10 м .

При этом формы шины бывают:

• Гибкие. Применяются для монтажа распределительных сетей.
• Жесткие. Используются в качестве замены кабеля.
• Плетеные. Характеризуются высокой степенью гибкости. Применяются в трансформаторных мостах.
• Покрытые изоляцией. Устанавливаются в местах, где присутствуют агрессивные среды. Если проходит высокое напряжение, то используются двух и трехслойные шины.
• С перфорацией. Легкие при сборке.
• Круглого сечения. Применяются редко. Несмотря на более высокую прочность присутствуют недостатки. Кроме большого расхода материала, имеются сложности при пайке и сварке.
• С закругленными углами. Радиуса закруглений должны присутствовать обязательно. Это регламентируется ГОСТом.

Преимущества и недостатки медного отопления и водопровода.

Медный трубопровод имеет ряд преимуществ перед другими материалами.

Медь прекрасно переживает перепады давления, что весьма важно для систем отопления;
Термическая устойчивость. Медь устойчива к температурам теплоносителя от -200 до +250˚С.;
Надежность и гибкость металла определяет стойкость трубного соединения и возможность транспортировки сред в условиях низких температур

При этом пластичные и прочностные свойства металла под воздействием низкой температуры возрастают;
Минимальное гидравлическое сопротивление обусловлено низким коэффициентом шероховатости медных труб. Это дает возможность сохранить пропускную способность системы при использовании меньшего сечения;
Химическая устойчивость. Малоактивный металл, которым является медь, практически не взаимодействует с большинство химических соединений, исключением являются сильные окислители;

Медный водопровод

• Стойкость к коррозии достаточно высокая. Только во влажной среде с высоким содержанием углекислого газа поверхность металла покрывается патиной (зеленоватым налетом);
• Хорошая металлоемкость. Сохранение качественных характеристик при минимальной толщине стенки;
• Медь не подвержена воздействию ультрафиолета;
• Бактериостатические свойства и способность сдерживать рост и развитие микрофлоры делает медный водопровод идеальным вариантом для бытовых систем водоснабжения;
• Возможность вторичной переработки металла дает возможность использовать сырье повторно;
• Высокие эстетические качества, их вполне можно оставлять открытыми и не скрывать в коробах;
• Монтаж медных труб легко выполнить своими руками.

Минусов у такой системы немного:

• Высокая плотность металла является спорным качеством. Она определяет вес медной трубы. Но это не значит, что изделие будет намного тяжелее аналогичного из стали, поскольку ее высокая пластичность позволяет выполнять хороший трубный прокат;
• Высокая стоимость материала.

Инструменты и виды фитингов

Выполнение монтажных работ своими руками предполагает предварительное изучение последовательности действий и приготовление необходимого инструмента для более комфортного и быстрого выполнения манипуляций.

Для разрезания труб на необходимые по длине отрезки понадобится специальная ножовка по металлу или труборез. Дополнительно стоит подготовить калибратор ручной, пассатижи, гаечные ключи и напильники, необходимое количество фитингов, ленту, наждачную или шлифовальную бумагу для ошкуривания после пайки, расширитель.

Фитинги могут быть разной формы, поэтому нужно предварительно подсчитать, сколько необходимо и для каких целей. Существует несколько видов деталей: тройники, муфты или хомуты, крестовины, заглушки, отводы. Первые предназначены для формирования ответвлений в какую-либо сторону, вторые — для соединения одинаковых по размеру труб по прямой линии.

Крестовины используются для формирования двустороннего ответвления в системе. Заглушки монтируются только в конце определенной трубы. Отводы предназначены для поворота трубопровода под углом 45 °. Международная классификация предполагает разделение деталей в зависимости от их назначения на тип А и Б. Первые применяются для надземных работ, вторые — для подземных. Монтаж разных видов несколько отличается. После подготовительных работ и подсчета количества необходимых фитингов можно начинать монтирование системы.

Коммуникации из медных труб и фитингов

Качественные медные трубы и фитинги, технические и эксплуатационные характеристики которых соответствуют международным стандартам ISO 9002, BS2 и DIN, сегодня выпускают как зарубежные, так и отечественные компании. Такие трубы, а также соединительные элементы для них успешно выдерживают высокое давление транспортируемых по ним сред, высокие и низкие температуры, механические воздействия, которым они могут подвергаться в процессе эксплуатации, транспортировки и хранения.

В отличие от популярных в наше время полимерных труб, медные трубные изделия не портятся от воздействия солнечных лучей, им не страшна коррозия, являющаяся настоящим бичом для изделий, изготовленных из черных металлов. По сроку службы, которым отличаются медные трубы и фитинги, с ними не сравнится ни одно подобное изделие, произведенное из другого материала. Примечательно, что медные изделия являются практически вечными, срок эксплуатации коммуникаций из них составляет не менее 100 лет.

Система отопления и водоснабжения из медных труб в частном доме

Трубные изделия, а также фитинги, изготовленные из меди, применяют для обустройства инженерных сетей различного назначения:

• систем отопления;
• кондиционирования воздуха;
• холодного и горячего водопровода;
• газовых коммуникаций.

Те из потребителей, которые принимают решение использовать трубные изделия из меди и медные фитинги, преимущественно применяют их для обустройства надежных и долговечных водопроводных сетей. Фитинги, изготовленные из меди, имеют более компактные размеры и выглядят намного аккуратнее, чем изделия, произведенные из черных металлов. Объясняется это тем, что при проектировании и изготовлении медных фитингов нет необходимости делать их стенки более толстыми, учитывая их дальнейшую коррозию, так как они ей просто не подвержены.

Монтаж своими руками медных труб в системе отопления

Существует несколько причин, объясняющих высокую популярность труб и соединительных элементов для них, изготовленных из меди:

• медь, как известно, обладает антисептическими свойствами, поэтому в водопроводах, изготовленных из этого металла, не развиваются болезнетворные микроорганизмы, а качество транспортируемой по ним воды даже улучшается;
• монтаж трубопроводов, для которых используются трубы и фитинги, изготовленные из меди, значительно проще, чем коммуникаций из черных труб;
• за счет высокой пластичности меди трубы из данного металла, когда в них замерзает вода, не лопаются, а просто деформируются; чтобы разрушить медную трубу, к ней необходимо приложить внутреннее давление, равное 200 Атм, а таких давлений в бытовых коммуникациях просто не бывает.

https://youtube.com/watch?v=riPnAn2ZNkU

Использование медных трубопроводов

Антикоррозийные свойства меди, её пластичность, термоустойчивость, высокая теплопроводность позволяют использовать изделия из этого металла в воздушных, отопительных, водоснабжающих и изоляционных коммуникациях.

Рекомендуем ознакомиться: Как выбрать и использовать труборез для пластиковых труб

В зависимости от диаметра, медные трубы находят применение:

• В системах кондиционирования и конвекторного отопления. Здесь используют лёгкие, тонкостенные изделия диаметром 8-10 мм.
• В холодильных установках.
• В системах водоснабжения для «домашней» разводки. Используют трубы 15-25 мм в диаметре.
• В системах автономного отопления. Диаметр от 20 до 32 мм.
• В системе водоотведения используют трубы наибольшего диаметра. Слив монтируют диаметром 40-50 мм.

Благодаря долговечности и благородному внешнему виду медные трубы используют часто в качестве предмета интерьера, который выполняет функцию изолятора электрической проводки.

Особенности монтажа медных труб.

Начинать прокладку водопровода для системы отопления можно только после подготовки точной схемы. Она позволяет рассчитать необходимое количество муфт, патрубков, уголков, гаек и необходимый метраж трубы.

Также важно подумать заранее о наличии фильтров в системе водоснабжения и определить место их установки.

Медную трубу запрещено использовать в комбинации с изделиями из других металлов.

Подготовка труб

Независимо от используемого метода соединения, особое внимание нужно уделить подготовке трубы. Для обрезки изделий используют труборез для медных труб или ножовку по металлу

Обязательно убирают острую кромку и заусеницы, которые образовались на месте спила.

Обрезка медных водопроводных труб

В месте соединения труба должна быть зачищена от фаски на наружной поверхности. Ее снимают специальными губками или наждачной бумагой. В зависимости от способа монтажа может потребоваться очистка от оксидного слоя несущей трубы. Его удаляют металлическим ёршиком соответствующего диаметра. В работе используют специализированные инструменты, пресс-клещи, экспандеры или оборудование для пайки медных труб.

Для изгиба труб используют пружинный, арбалетный или рычажный трубогиб.

• Пружинный используют преимущественно на коротких трассах.
• Рычажный трубогиб позволяет согнуть трубу ровно, в точно определенном месте, до нужного градуса, вплоть до 180′.
• Инструмент арбалетного типа используется для пяти различных диаметров, максимальный загиб изделия до 90′.

Процесс изгиба медных труб

Монтаж элементов медного трубопровода может выполняться несколькими способами:

• Пресование: Заранее подготовленную трубу, надевают на штуцер пресс-фитинга. Место соединения фиксируют пресс инструментом.
• Клещи зажимают уплотнительное кольцо между фитингом и трубой. Надежная фиксация обеспечивается их синхронной деформацией.

Разновидности медных изделий

Существует несколько классификаций медных труб. Рассмотрим некоторые из них. По способу изготовления различают изделия:

• Неотожженные. Производятся из чистого металла методом штамповки или проката. Характеризуются высокой разрывной прочностью, которая составляет порядка 450 Мпа. При этом пластичность металла уменьшается, что создает определенные ограничения при использовании деталей.
• Отожженные. Отличаются особой технологией обработки. Трубы прогревают до 700С после чего постепенно охлаждают. В результате изделия несколько теряют свою прочность, но становятся более пластичными. Такие трубы прекрасно тянутся, непосредственно перед разрывом длина элемента может увеличиться в полтора раза. Отожженные изделия более мягкие, что упрощает их монтаж.

По форме сечения различаются круглые и прямоугольные элементы. Последние отличаются более высокой стоимостью, которая обусловлена сложностью их изготовления. Используются для производства проводников в статорных обмотках электрического оборудования, охлаждающихся жидкостным способом. Типоразмеры не изолированных медных изделий по внешнему диаметру варьируются от 12 до 267 мм. При этом каждый из типоразмеров может иметь разное значение толщины стенки, которое находится в диапазоне от 0,6 до 3 мм. Для газоснабжения используются изделия с минимальной толщиной от 1 мм. В сантехнике чаще всего используются типоразмеры 22, 18, 15, 12 на 1 мм, 52 на 2 мм и 42, 35, 28 на 1,5 мм.

Отожженые медные трубы несколько теряют в прочности, зато приобретают особую пластичность и мягкость, что облегчает процесс их монтажа

ГОСТ 52318-2005 регламентирует изготовление медных деталей в трех видах, различающихся степенью твердости, эксплуатационными и механическими свойствами:

• Мягкие. Обозначаются М или W, устаревшее r или F22. Выдерживают раздачу без трещин и разрывов в процессе увеличения наружного диаметра на 25%. Могут подвергаться гибке и бесфитинговому соединению «на холодную». Изделия применяются для обустройства систем отопления и водоснабжения с лучевым распределением подводки к отопительным и сантехническим приборам, а так же для тепловых насосов, напольного, а так же панельного отопления.
• Полутвердые. Маркировка П или НН, устаревший вариант z. Детали выдерживают раздачу в процессе увеличения диаметра трубы на 15%. Меньшая, чем у мягких изделий, пластичность требует использования нагрева для бесфитингового соединения. Для гибки потребуется трубогиб.
• Твердые. Обозначение Т или Н, устаревшее z6 или F30. При монтаже раздача трубы происходит только в процессе нагрева. Чтобы согнуть деталь используется трубогиб. Твердые, как и полутвердые, элементы применяются для обустройства магистралей без частого изменения направления движения и поворотов. Кроме того такие изделия используются для трубопроводов для которых требуется повышенная механическая прочность.

Некоторые производители выпускают специальные трубы с дополнительными опциями, которые востребованы для систем отопления и водоснабжения:

• С изоляцией полиэтиленовой тонкостенной оболочкой, толщина которой 2-2,5 мм. Материал устойчив к химическим и к механическим воздействиям, наносится на трубы, диаметр которых от 12 до 54 мм. Оболочка снижает теплопотери, присутствующие в системах отопления, и предупреждает возникновение конденсата на трубах холодного водоснабжения.
• С защитной изоляцией толщиной от 2,5 до 3 мм. Внутренняя сторона оболочки из полиэтилена оснащается мелкими продольными зубцами, образующими воздушные каналы. Таким образом, улучшаются теплоизоляционные характеристики, и появляется возможность осуществления теплового расширения замоноличенной трубы при колебаниях температуры.
• С теплоизоляционной оболочкой из вспененных материалов: синтетического каучука, пенополиэтилена, мягкого пенополиуретана и т.п. Ширина изоляционного слоя может превышать 30 мм. Оболочка используется для снижения высокой теплоотдачи в системах горячего водоснабжения и отопления.

При необходимости можно приобрести специальные детали для укрытия и теплоизоляции смонтированных трубопроводов.

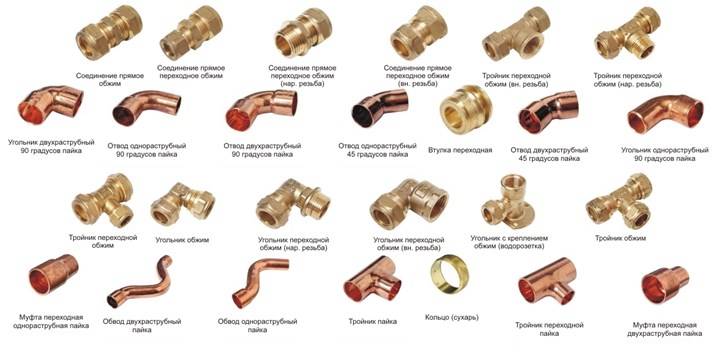

Для соединения медных деталей используются фитинги. Их ассортимент очень широк. Они различаются формой и предназначены для осуществления различных типов соединений

Основные сведения

Медные фитинги — это соединительные части трубопровода, которые могут обладать различной формой и назначением. Основные функции — соединение, разведение, поворот трубопровода. По строению фитинги могут сильно отличаться друг от друга. Простой пример: резьбовые запчасти имеют на своих концах резьбу, с помощью которой выполняется монтаж. Тогда как обжимные детали могут быть в виде монолитной конструкции без резьбы на концах.

Основные виды детали в зависимости от ее формы:

• Прямые соединительные запчасти постоянного диаметра. Имеют вид полых цилиндров, с помощью которых соединяются два независимых участка трубопровода. Характерная особенность — концы запчасти имеют одинаковый диаметр. Поэтому надеваются такие запчасти на трубы одного диаметра.
• Прямые соединительные запчасти переменного диаметра. Также имеют вид пустотелых цилиндров для соединения. Основная особенность — концы запчасти имеют различный диаметр (пример: 30 и 50 миллиметров). Поэтому с помощью таких деталей соединяются трубы, которые имеют различный диаметр.
• Угловые медные фитинги. Имеют вид двух цилиндров, соединенных друг с другом по каким-либо углом. Размер угла обычно составляет 90 градусов, хотя встречаются тупоугольные и остроугольные запчасти. Подобные запчасти применяются в том случае, если нужно соединить несколько трубопроводных линий, которые пересекаются друг с другом под углом. Также их применяют для поворота трубопровода для решения конструктивных задача (скажем, стояк идет по стене от пола к потолку — после этого выполняется его разворот).
• Разводные детали. Имеют вид деталей, у которых имеется три и более выходов (большое распространение получили запчасти-перекрестки с четырьмя разводными отверстиями). Подобные запчасти применяются для разведения системы на несколько независимых трубопроводов, а также для сведения отдельных частей в единую систему. В большинстве случаев выходы располагаются по прямым углом, хотя также встречаются детали с косоугольным расположением выходов. При необходимости на неиспользуемые выходы может устанавливаться заглушка, которую при необходимости всегда можно демонтировать.

Виды

По толщине стенок медный трубопрокат подразделяется на тонкостенный и толстостенный. Первый отличается малым весом, второй – повышенной прочностью.

Помимо стандартных медных трубопроводов выпускаются трубы в пластиковой изоляции, которая:

• Остужает поверхность трубы.
• Предотвращает появление конденсата.
• Сохраняет тепло внутри контура.
• Снижает уровень шума.

В зависимости от типа финальной обработки прокатные трубы подразделяются на отожжённые и неотожжённые. Визуально их легко отличить друг от друга: отожжённые, как правило, поставляются в бухтах длиной до 50 метров, неотожжённые – прямыми отрезками.

Отожженные

После проката трубу подвергают обжигу при температуре до 700⁰C. Эта процедура повышает пластичность изделий, увеличивая коэффициент растяжения, но несколько снижает запас прочности.

Неотожжённые

Не подвергаются дополнительной тепловой обработке. Характеризуются максимальными показателями прочности, жёсткостью к изгибу, стойкостью к внешним повреждениям и гидроударам.

По степени пластичности трубы из меди классифицируются на:

• Твёрдые (чаще всего неотожжённые модификации). Маркируются как Н, Т, F30 или Z6. Рекомендуются для устройства центральных каналов водоснабжения, характеризуемых высоким давлением рабочей среды. Магистраль при этом выполняется преимущественно прямолинейной с минимальным количеством изгибов, которые делаются исключительно с помощью поворотных фитингов.
• Полутвёрдые. Обозначаются как НН, П или Z. Показатели прочности и эластичности идеально сбалансированы: коэффициент удлинения достигает 10%, выдерживает расширение наружного диаметра до 15%. Изгиб труб производится при помощи трубогиба. Предназначены для отопления, холодного и горячего водоснабжения.
• Мягкие. Маркируются как М, F22, W или R. Коэффициент удлинения – до 38%. Возможно расширение наружного диаметра до 25%. Конфигурацию труб легко изменить своими руками. Рекомендуются для обустройства «тёплых полов».

Характеристики изделий из меди

Медные трубы и фитинги для водопровода обладают множеством качеств, которые делают их наиболее оптимальным решением для разработки систем водопровода. Высокая стоимость материала со временем окупается, благодаря таким качествам как:

— пластичность, даже при низких температурах;

— низкий коэффициент температурного расширения;

— антикоррозийные и антибактериальные свойства;

— разнообразие форм и размеров;

— кислородопроницаемость;

— стойкость перед агрессивным воздействием окружающей среды, в том числе прямых солнечных лучей;

— безопасность и долговечность.

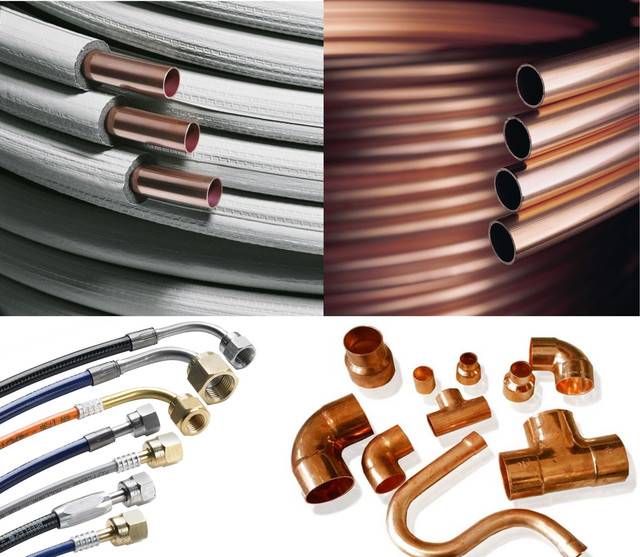

Фото 1. Медные трубы

Это интересно: Как согнуть профильную трубу — обзор станков + методы гибки своими руками

Специфика расшифровки маркировки

Нормативным документом, определяющим стандарты медных труб, используемых для отопления, является ГОСТ 617-2006. В нем оговорены требования к марке меди, диапазону сечений, толщине стенки.

Медные изделия имеют свою маркировку, расшифровав которую можно узнать характеристики трубы:

1. Способ изготовления. Обозначается литерами Д и Г. Первая указывает на то, что труба является холоднодеформированной тянутой. Изготавливают длиной от 1,5 до 6 м. Вторая — изделие изготовлено методом прессования. Согласно нормативным требованиям, изготавливают длиной от 1 до 6 м.
2. Геометрия сечения трубы. КР — сечение в виде круга.
3. Точность изготовления. Литеры Н и П. Н — нормальная, П — повышенная.
4. Состояние. М, П, Т, Л, Р, Ч. Эти индексы указывают на трубу мягкую, полутвердую, твердую, мягкую повышенной пластичности, полутвердую повышенной прочности, твердую повышенной прочности соответственно.
5. Длина. НД — индекс говорит о том, что труба немерная, МД — обозначает трубу мерную, КД — кратную мерную, БТ — в бухтах.
6. Особые условия. У — длина трубы в бухтах увеличена, Б — у трубы повышенная точность относительно длины, К — труба имеет повышенную точность по кривизне.

Для наглядности пример: допустим, на трубе присутствует маркировка в виде ДКРНМ 32 х 3 х 3000 М2 Б.

Расшифровать ее можно так: труба холоднодеформированная с круглой формой сечения точности нормальной, выполненная из меди мягкой, имеющая сечение снаружи 32 мм и толщину стенки 3 мм. Представляет собой мерный отрезок длиной 3000 мм, произведенный из меди марки М2.

Для отопления в основном применяют трубы твердые. Трубы в мягком исполнении целесообразно использовать для устройства теплого пола, где требуется выполнять большое число поворотов

В процессе производства медные трубы могут подвергаться термической обработке и тогда их называют отожженными. Когда этот этап исключают из технологического процесса, на выходе получают неотожженные трубы.

Все три вида медных труб подходят для обустройства частных домов, так как давление в контурах отопления в них никогда не превышает значений, указанных даже для мягких сортов.

Маркировка выглядит следующим образом:

Умея правильно расшифровывать маркировку труб, вы никогда не приобретете для устройства отопления изделия, предназначенные для монтажа водопровода

В первом случае изделия обретают пластичность, но теряют устойчивость к деформациям. Трубы, изготовленные без отжига, обладают повышенными прочностными характеристиками, но согнуть их практически невозможно.

Монтаж медных труб

Установка медного трубопровода проста, хотя для правильного монтажа необходимы базовые навыки. Такой водопровод считается самым надежным. Собственно, непосредственно установка состоит из таких этапов:

• зачистка;
• калибрование;
• резка;
• создание необходимой формы;
• обжатие;
• соединение.

Медная сантехническая труба считается лучшим материалом для отопительных и водопроводных систем в бытовых условиях. При замене секции медных труб следует отключить воду в магистрали и дать ей стечь. На практике, часто осуществляются два вида монтажа трубопровода из меди – посредством сварочных работ и пайки.

Сварка медных труб

Данный метод позволяет достичь хорошей прочности присоединения двух элементов. Перед тем как начинать варить, нужно подобрать электроды. Делается это исходя из назначения трубопровода, необходимой герметичности и технических характеристик. Соединение медных труб можно выполнять электрической или газосваркой. Происходит это следующим образом: защищаются края заготовок трубы, устанавливаются фитинги либо расширяются отверстия, детали с зазором вставляются друг в друга, после чего шов обрабатывается газовой горелкой и заполняется жидким припоем.

Пайка медных труб

При соединении деталей из меди, пайка является самым оптимальным вариантом. Широкое распространение получили следующие способы:

1. Высокотемпературная . Температура, при которой соединяются детали, превышает 450°С. Припоем является тугоплавкий металл, такой как серебро, что обеспечивает прочность шва, его устойчивость к механическим повреждениям и стойкости к высоким температурам.
2. Низкотемпературная . Температура соединения менее 450°С. В этом случае припой для пайки медных труб – свинец или олово. Ширина шва здесь может варьироваться от 6-ти до 50-ти мм. Это мягкое соединение, которые применяют для монтажа труб диаметром до 110-ти мм.

Преимущества и нюансы монтажа

Медные элементы систем кондиционирования отличаются:

• Высокой прочностью.
• Стойкостью перед коррозией.
• Маленьким весом, позволяющим проще выполнять прокладку медных труб для кондиционеров и перемещение отдельных элементов.
• Устойчивостью к появлению и размножению бактерий, УФ-излучению.
• Гладкой внутренней поверхностью.
• Долговечностью, составляющей минимум 50 лет.
• Способностью выдерживать резкое изменение температуры, сильную вибрацию и большое внутреннее давление.

Фреонопроводы также поддаются обработке: гнутся, режутся и развальцовываются. Не деформируются, сохраняя форму и размер сечения.

Когда установка внутреннего и внешнего блока системы кондиционирования выполняется на большом расстоянии друг от друга, приходится соединять отдельные элементы магистрали. Процесс осуществляется с помощью фитингов или пайки.

Для подготовки деталей необходимой длины используется труборез. Применение обычного режущего инструмента — ножовки по металлу, приводит к появлению стружки. Если она попадет внутрь системы, произойдет отказ компрессора.

Трубные отрезки соединяются с помощью высокотемпературной капиллярной пайки. Процесс осуществляется с помощью припоя и газовой горелки. Получаются прочные герметичные соединения, без утечки хладона из системы.

Пайка медных труб кондиционера.

Фреонопроводы могут прокладываться в штробах, коробах или открытым способом. Крепление медных труб для кондиционеров к стенам и потолку выполняется с помощью специальных сантехнических металлических хомутов с прокладками из резины.
