Медные трубы для отопления

Свойства труб из меди

При обустройстве водопровода в расчет всегда берется оптимальное сечение труб, которое обуславливает пропускную способность того или иного изделия. Если трубопровод смонтировать из труб с малым сечением, через некоторое время сантехническое оборудование может подвергаться поломкам, поскольку давление в сети слишком высоко. Напротив, слишком толстые трубы повлекут за собой дополнительные расходы из-за их высокой стоимости, тогда как установка их совершенно не оправдана.

Типоразмеры медной водопроводной трубы можно узнать из таблицы размеров медных труб, где расписаны все выпускаемые производителями разновидности трубных изделий.

Объем и ограничения использования

Ламинированные медные трубы используются в различных коммуникационных системах бытового и промышленного назначения.

Теплогидравлическая сеть

Традиционно их используют при обустройстве водопровода различного назначения. Характеристики меди и широкий ассортимент ламинированных труб позволяют оборудовать трубопроводы различной мощности и длины.

В тепловой сети достигается двойной эффект. С одной стороны – долговечность эксплуатации за счет коррозионной стойкости, с другой – защита системы от неконтролируемых колебаний температуры теплоносителя. Но эти эффекты достигаются только при правильной сборке трубопровода.

Подробнее о видах медных труб для отопления и особенностях их монтажа мы писали в следующей статье.

Использование медной трубы с изоляционной оболочкой оправдано в системах «теплый пол».

Газопровод и энергосистема

Удобство ламинированной меди заключается в герметичности лески. При транспортировке газа отсутствует гальваническое окисление и коррозия. Надежность прессованных соединений и прокладок повышает безопасность трубопровода в зонах сейсмической активности.

Медная арматура благодаря своей нейтральности применяется в сетях для перекачки мазута: отсутствует риск возгорания, образования статического заряда.

Нюансы и ограничения использования:

1. Предельная скорость транспортировки жидкостей в водопроводе – 2 м / с. Выполнение рекомендации продлит срок службы «пластиковой» линии.
2. Медь – мягкий металл, и постоянный контакт со средой, наполненной твердыми частицами, может омывать стены. Для предотвращения образования эрозии желательно предусмотреть предварительную очистку воды от посторонних взвесей. Достаточно установить фильтр грубой очистки (механический.
3. При благоприятных условиях на внутренних стенках медной магистрали появляется оксидная пленка – покрытие не влияет на качество воды и защищает металл от износа. Требования к образованию патины: кислотность водного потока pH – 6-9, жесткость – 1,42-3,42 мг / л. При других параметрах циклическое разрушение и восстановление пленки происходит за счет расхода металла.
4. Свинцовый припой нельзя использовать для устройства питьевого водоснабжения – металл и его соединения токсичны. Вещество способно накапливаться в организме, оказывая постепенное разрушительное действие на различные органы.

допускается стыковка медных коммуникаций с латунными и пластиковыми трубопроводами. При соединении медных труб со стальными и алюминиевыми элементами необходимо соблюдать последовательность соединения.

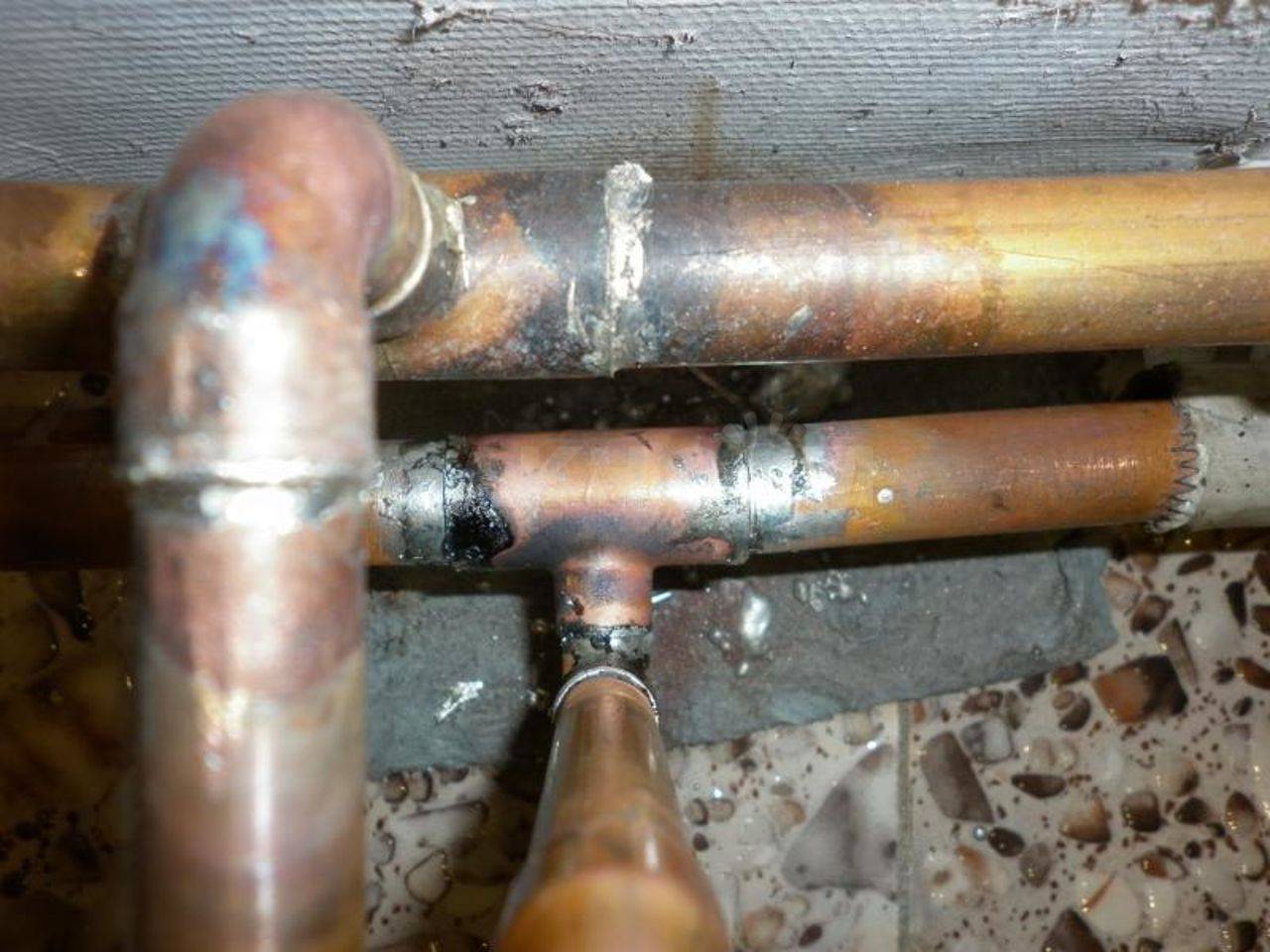

Помимо сварки, при соединении медных труб используются технологии сжатия и опрессовки:

Фотографии из Бесшовные медные трубы часто соединяются с помощью пресс-фитингов. Для обеспечения герметичности в их конструкцию встроена прокладка. Формирование герметичных соединений без использования пайки зависит от способности меди полностью повторять форму объекта, на который она прижимается, и зажимы могут быть изготовлены прямо на месте. Обжимные соединения применяют там, где паять неудобно и невозможно. При установке сантехнической арматуры предпочтение следует отдавать разъемным резьбовым соединениям, чтобы не пришлось разрезать участок трубопровода при необходимости замены клапана или фильтра. Теоретически их можно разобрать, но лучше не трогать.Суть компрессионного соединения заключается в накручивании накидной гайки на трубу и уплотнительное кольцо. Работа выполняется с помощью ключа Обжимные соединения применяются в основном при строительстве водопровода из сплошных и полутвердых медных труб. Однако, даже с учетом высокой прочности, необходимо установить в них гильзы при ударе, чтобы не деформировать Прессовые соединения для обжимных соединений Формирование герметичных соединений Пресс-клещи для соединения медных труб Строительство медных трубопроводов на месте Компрессия Фитинг для медных труб Уплотнительное кольцо и стопорная гайка Шаровой кран на медной трубе

Медные трубы большого диаметра соединяются в основном фланцами и вкрученными в них болтами, допускается сварка в раструб, методы сжатия используются очень редко.

Какими должны быть отопительные трубы

Безусловно, от качества труб будет зависеть не только эффективность всей системы отопления, но и ее долговечность, поскольку эксплуатируются они в условиях повышенной нагрузки.

Первой характеристикой, которая определяет качество трубы, является ее надежность, сохраняющаяся в течение долгого времени.

Кроме того, вне зависимости от того, какие трубы выбрать для отопления квартиры, они должны быть непроницаемы для кислорода. Это позволит избежать окисления и коррозии труб изнутри, и их преждевременного износа.

Герметичность соединений напрямую влияет не только на режим нагрева, но и на его поддержание. Если труба достаточно прочна, то теплоноситель не сможет просочиться сквозь нее наружу и не испортит отопительные приборы. Рабочие температурные нагрузки и прочность отопительных труб зависят от сырья, применяемого для их производства.

Стыковка труб из меди с другими материалами

При прокладке коммуникаций из медных труб их можно стыковать с трубной продукцией, изготовленной из пластика, стали и латуни. Относительно соединения с оцинкованными изделиями специалисты рекомендуют избегать таких комбинаций, поскольку высока вероятность возникновения химических процессов между двумя элементами — медью и цинком.

При стыковке труб данного типа используют латунные фитинги – их монтируют так, чтобы движение водяного потока происходило в направлении от цинка к меди.

Современная трубная продукция из меди отличается долговечностью и поэтому такой водопровод будет прекрасным выбором.

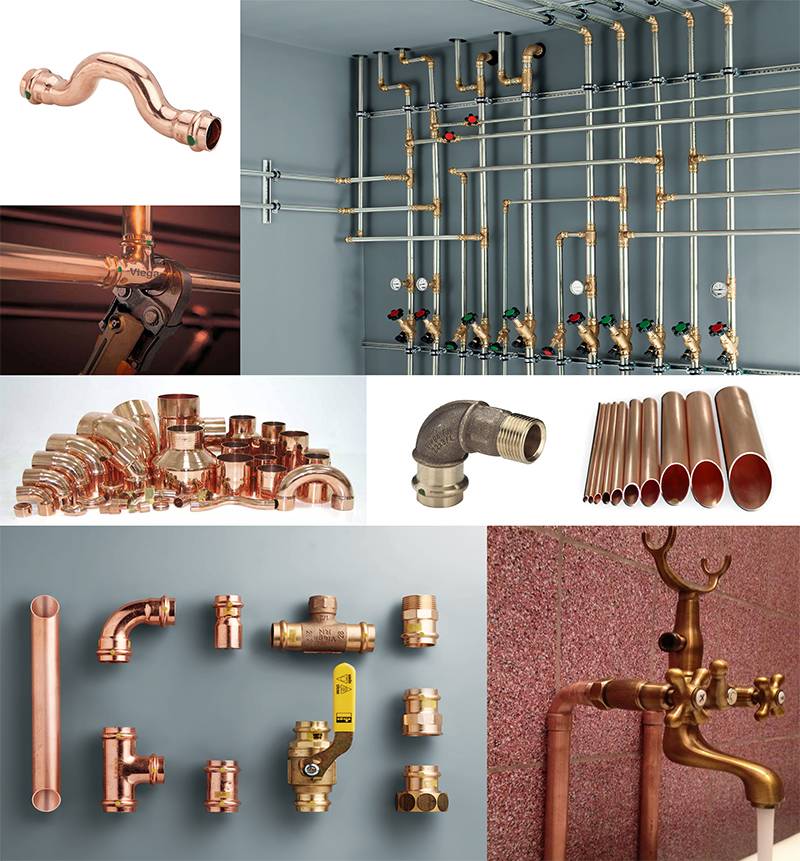

Основные виды соединений фитингов для медных труб

Трубопроводы из меди обладают преимуществом перед аналогами из стали и полипропилена. Отсутствие коррозийных процессов, широкие температурные границы эксплуатации и выдерживание, благодаря пластичности меди, резких перепадов давлений убедили потребителей в правильности их выбора. Для создания разветвлений в трубопроводах необходимы соединительные элементы с такими же характеристиками применения.

Для монтажа медных труб используются следующие виды фитингов:

• Обжимные. Иначе их называют «компрессионные».
• Фитинги под капиллярную пайку.
• Пресс – фитинги.

Выбор соединительного элемента определяется видом транспортируемого вещества по трубопроводам и техническими параметрами эксплуатации медных магистралей.

Фитинги для медных труб обжимные

Данный тип соединения – механический. Вспомогательное оборудование или температурная пайка не применяется. Это дает возможность произвести быстрый монтаж только с помощью разводных ключей.

Компрессионными фитингами соединяются медные трубы при невозможности применения пайки или пресс – инструментов в виду малого рабочего пространства или при наличии ограничения по нормам противопожарной безопасности.

Для соединения медных труб используются обжимные соединительные элементы только из цветных металлов. На практике чаще выбирают латунные изделия.

Конструктивно соединение обжимного фитинга с трубой включает:

• Корпус с нанесенной на краях наружной метрической резьбой.
• Гайка с внутренней метрической резьбой.
• Полимерное уплотнительное кольцо.

Край трубы вставляется до упора в соединительный элемент и производится затяжка гайки разводным ключом. По мере навинчивания гайки, плотность прилегания кольца к трубе увеличивается и создается прочное соединение.

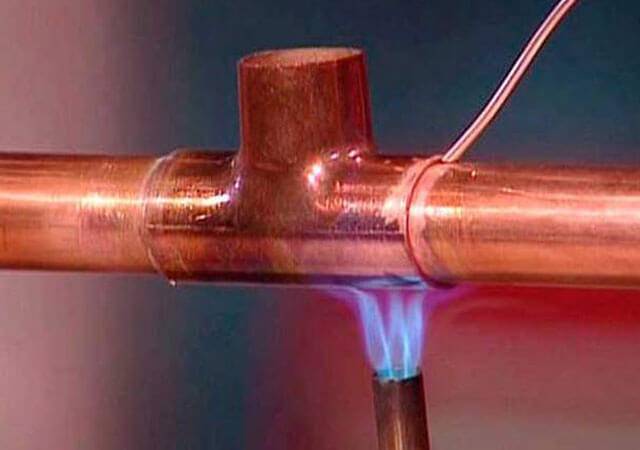

Фитинги для пайки медных труб

Метод капиллярной пайки труб и медных соединительных элементов считается самым надежным, так как в соединении отсутствует полимерный уплотнитель. Свинец или олово в качестве припоя надежно соединяют медные поверхности фитинга и трубы.

Пайка предпочтительна при транспортировке по трубам из меди агрессивных и опасных для человека газообразных или жидких веществ. Подобный вид соединения может выдерживать значительные перепады внутреннего давления в трубопроводах.

Отводы, переходники, петли и углы для пайки медных труб могут быть как однораструбными, так и двухраструбными.

Для осуществления капиллярной пайки необходимы следующие оборудование и материалы:

• Газовая горелка.
• Мелкая наждачка.
• Флюс.
• Припой.

Последовательность соединения с помощью высокотемпературной пайки:

• Поверхности меди, которые подлежат соединению, зачищаются шкуркой
• Очищенные участки меди обрабатываются флюсом.
• Конец трубки вставляется в фитинг.
• Весь выдавленный из соединения флюс удаляется.
• Место контакта нагревается газовой горелкой.
• К зазору между фитингом и медной трубой подносится припой.
• Припой заполняет все внутреннее пространство между поверхностями соединительного элемента и трубки.

Данный вид соединения выбирается при монтаже систем кондиционирования. Штат «Потока холода» включает специалистов, которые могут профессионально выполнить соединение медных изделий с использованием капиллярной пайки.

Пресс-фитинги под медную трубу

Этот вид соединения использует такое свойство меди как пластичность. Для фиксации трубы в пресс – фитинге требуется только специальное электрическое оборудование.

В конструкцию соединительного элемента включены уплотнительные кольца из полимера. Следует помнить, что для создания трубопроводов для транспортировки газа цвет полимерного материла пресс – фитинга будет желтый, а для воды – черный.

После установки края медной трубки в фитинг, производится прессование этого соединения пресс – инструментом. По завершении процесса на поверхности соединительной части остаются шесть или восемь граней.

Положительные свойства

Вся продукция из этого метала, изготовляются по всем правилам ГОСТа и соответствует всем международным и государственным стандартам. Она имеют множество достоинств, таких как:

• механическая прочность;
• термостойкость;
• устойчивость к коррозии и химическим воздействиям;
• стойкость к резким изменениям температуры и перепадам давления;
• высокая теплопроводность;
• гибкость.

Благодаря этим качествам продукция из меди так популярна на рынке, и пользуются спросом у потребителей, не смотря на ее значительную стоимость. Сделать все коммуникации, используя только изделия из меди, считается надежным монтажем, а их положительные качества определили достаточно большую сферу применения.

Монтаж

При устройстве медного водопровода необходимо учитывать одну из главных особенностей изделий из меди — их пластичность. Она упрощает монтажные работы, так как даёт возможность изгибать трубные изделия и придавать конструкции нужную конфигурацию. Однако такие пластичные трубопроводы могут прогибаться со временем. Чтобы избежать такого вида деформации следует хорошо закреплять линии водопровода с помощью опор или установки специальных крепёжных элементов (кронштейнов).

Если трубопровод углубляется в материал стен, то рекомендуется использовать медные трубки в ПВХ оболочке. Она выполняет одновременно две функции: теплоизоляции и антикоррозийной защиты, не позволяя портиться ни трубопроводу, ни штукатурке.

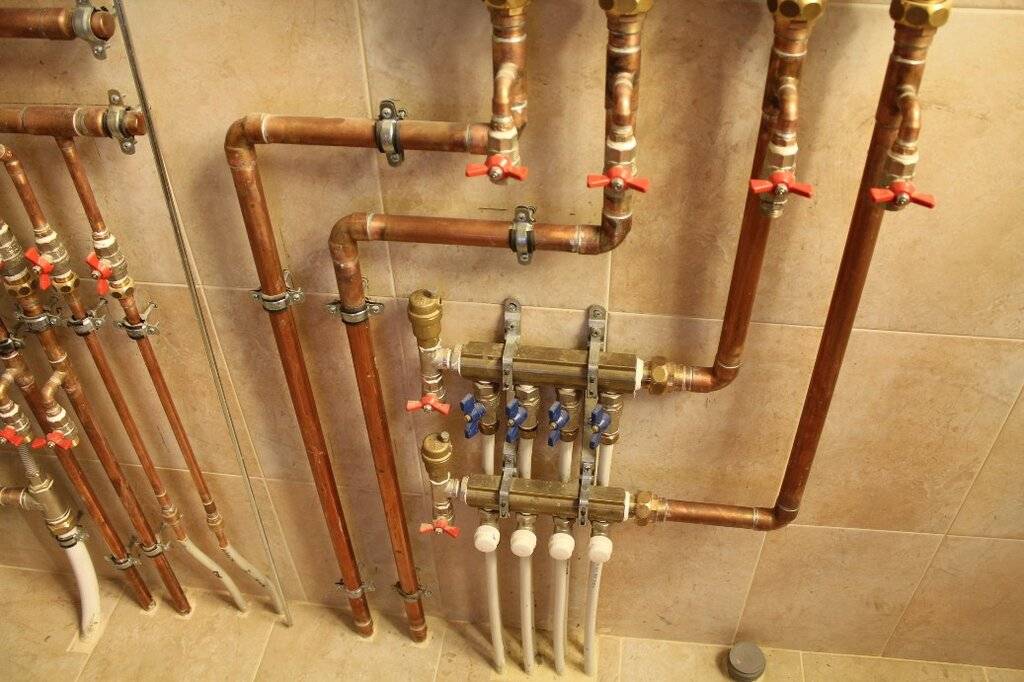

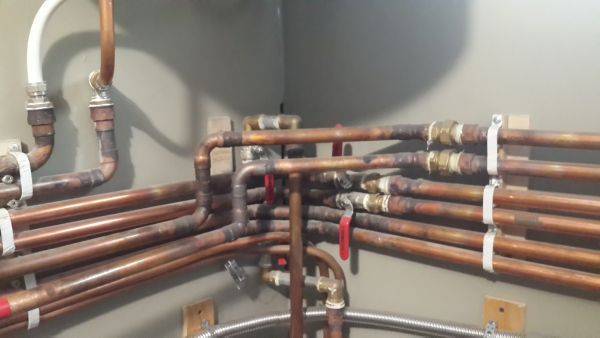

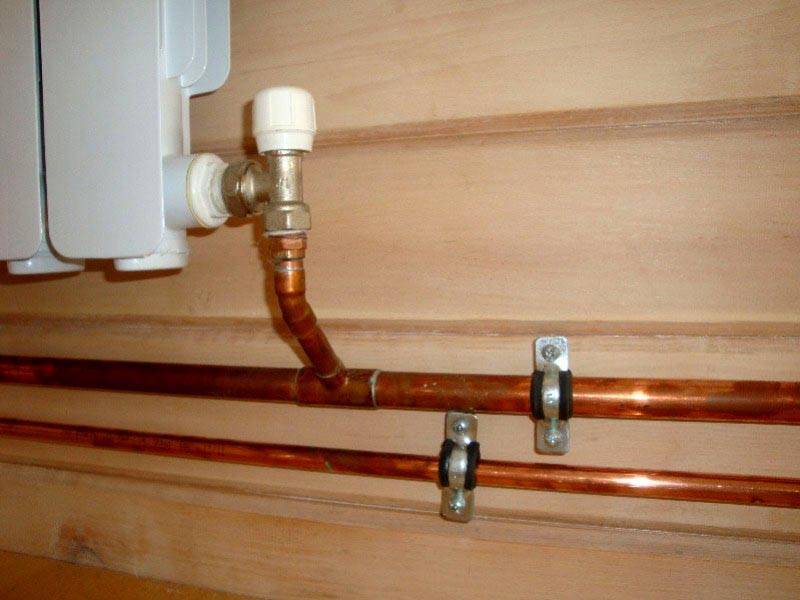

Монтаж отопления дома из медных труб

Монтаж отопления из медных труб – процесс достаточно простой, его можно выполнить даже самостоятельно. Соединение труб между собой осуществляется при помощи фитингов. Фитинг – это соединительные детали для труб. Они бывают 2 видов:

• Капиллярные. Процесс пайки происходит при помощи нагревания фитинга и труб и нанесении на него сплава металлов, так называемого припоя. Он может твердым и мягким. Припой расплавляется и притягивается на капиллярном уровне, заполняя пустоты и трещины между трубой и фитингом. Этот способ требует специальных навыков опытного сварщика, определенного сварочного оборудования.

• Пресс-фитинги. Соединение труб с помощью пресс-фитингов происходит при обжимании их с помощью специальных инструментов. Такой способ более удобный, более быстрый и безопасный, так как не нужно нагревать трубы и ждать их охлаждения. Но он имеет и свой недостаток – высокая цена фитингов (соединений).

Сам процесс пайки лучше всего доверить профессионалам или людям, которые имеют специальные навыки. Выбрав подходящий способ соединения, происходит замер труб, их отрезают и соединяют между собой. После этого уже можно производить установку.

По способу подачи горячей воды в систему отопления установка может происходить 2 способами:

1. Однотрубный способ. Наиболее простой и экономичный. Радиаторы соединяются последовательно друг с другом, а вода циркулирует между ними по принципу «кольца».

2.Двухтрубный способ. В этом случае все радиаторы соединяются параллельно и оборудуются дополнительными теплоприемниками, которые и регулируюттемпературу воды.

После монтажа системы отопления обязательно происходит ее проверка. Она осуществляется при помощи действия на трубы избыточного давления. Затем происходит закачка теплоносителя в систему и ввод в эксплуатацию.

С помощью медных труб осуществляется отопление жилых домов, производственных помещений, офисов и складов. Очень часто они используются и в системе подогревания полов.

Виды труб

Желающим купить себе медные трубы для водопровода следует обратить внимание на их тип. Встречаются трубы:

Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого

Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением

Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого. Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением.

По большому счету они и являются трубами высокого давления, так как имеют утолщенные стенки и повышенный класс прочности.

Второй вариант лучше подходит для создания бытовой разводки водоснабжения. Мягкие медные трубы имеют тонкие стенки, легко деформируются. Образец малого диаметра можно даже согнуть самостоятельно, не применяя трубогиб, чем часто пользуются сантехники.

Они дешевле и проще в обращении, зато уступают конкурентам по части прочностных характеристик.

Преимущества и область применения латунных труб

Трубы, изготовленные из латуни, отличаются:

1. прочностью, что позволяет их использовать в трубопроводах с повышенным внутренним давлением, а также для сооружения газовых трубопроводных систем;
2. устойчивостью к ряду факторов:
   • к образованию коррозии, что является основным фактором при подборе труб для водоснабжения;
3. к перепадам температурного режима (системы бытового и промышленного отопления);
4. к негативному воздействию агрессивных сред (нефтегазовые отрасли, химическое производство и так далее);

1. неподверженностью к механическим повреждениям и простотой монтажа, что обуславливает такое применение, как изготовление каркасов зданий, малых архитектурных форм (беседки, теплицы и так далее), лестниц и иных видов ограждений.

Разводка водопроводных труб из латуни

Латунная труба по прочности не уступает медным изделиям. А более низкая стоимость труб из латуни по сравнению с медными изделиями позволяет значительно расширить область использования.

Типы медных труб

Ассортимент производителей обширен, что позволяет подобрать оптимальный вариант для конкретного проекта отопления. Изделия различаются по следующим параметрам:

1. Толщина стенок – 0,2-0,7 мм и 0,8-10 мм. Первые в отопительных системах устанавливаются нечасто. Для внутридомовой прокладки используются разновидности 1-2 мм.
2. В зависимости от технологии изготовления выпускаются тянутые (холоднокатаные) и прессованные типы.
3. По способу обработки трубы могут быть жесткими и пластичными. Первые более прочные, но разрываются при удлинении на 15 %. Изготавливаются прямыми отрезками по 6 м. У вторых после отпуска при температуре 600 ⁰С прочность уменьшается на 30%, но коэффициент удлинения на разрыв увеличивается до 60 %. Продаются бухтами по 25 и 50 м, которые удобны для монтажа теплых полов.
4. По материалу трубы могут быть из чистой меди и сплавов с цинком и оловом.
5. В отличие от сварных, цельнотянутые типы изготавливаются без швов.
6. Кроме неизолированных разновидностей выпускаются трубы, покрытые пластиком. Он защищает их от механических повреждений. При использовании вспененного полиэтилена снижаются теплопотери.

Производство

Для сооружения трубопроводов водоснабжения и отопления применяют бесшовные изделия из меди. Они изготавливаются по трём технологиям:

• холодная прокатка — деформация заготовки металла происходит при прохождении между вращающимися валками. Сквозное отверстие создаётся способом прошивки. Затем гильза калибруется до нужных размеров;
• холодное волочение — основан на протягивании заготовки через волочильный инструмент (волоку) со специальным каналом, сужающимся по длине. В процессе волочения металл обжимается до необходимых геометрических параметров и вытягивается по длине;
• горячее прессование — получение трубы методом экструзии (выдавливания)через выходное отверстие матрицы.

При промышленном производстве может применяться одна из этих технологий или их комбинация. Состав оборудования и технологические операции могут иметь некоторые различия, но основной процесс изготовления всегда состоит из следующих этапов:

• подготовки заготовки;
• холодной прокатки или волочения, либо горячего прессования;
• термообработки;
• смазки труб и инструмента;
• обработки готовых и промежуточных изделий;
• резки на мерные части или намотки в бухты;
• контроля качества готовой продукции.

Виды труб

Желающим купить себе медные трубы для водопровода следует обратить внимание на их тип. Встречаются трубы:

Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого

Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением

Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого. Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением.

По большому счету они и являются трубами высокого давления, так как имеют утолщенные стенки и повышенный класс прочности.

Второй вариант лучше подходит для создания бытовой разводки водоснабжения. Мягкие медные трубы имеют тонкие стенки, легко деформируются. Образец малого диаметра можно даже согнуть самостоятельно, не применяя трубогиб, чем часто пользуются сантехники.

Они дешевле и проще в обращении, зато уступают конкурентам по части прочностных характеристик.

Соединение труб обжимными фитингами

Убедитесь, что перед установкой на срезах труб нет заусенец, трещин или других повреждений. Это поможет избежать проблем в дальнейшей эксплуатации труб.

Для соединения медных труб своими руками используют обжимные или паечные фитинги – соединительные детали различной формы и назначения.

Обжимные фитинги производят из латуни, внутри них расположено обжимное кольцо, гарантирующее герметичное крепление. Кольцо затягивают вручную с помощью гаечного ключа. Однако использовать такие фитинги целесообразно только в тех местах, где невозможно проводить работы с открытым огнем и возможно легко проверять герметичность соединения. Соединения обжимными фитингами рассчитаны на более низкие значения допустимого давления, чем паечные, и их необходимо периодически проверять и подтягивать.

Соединение стальных и пластиковых труб отопления и водоснабжения с медными зачастую осуществляют именно с применением обжимных фитингов. Чтобы соединить такой фитинг с трубой своими руками. необходимо разобрать его, далее надеть на трубу зажимную гайку, а затем – обжимное кольцо. Сборка, состоящая из трубы, зажимной гайки и обжимного кольца, вставляется в фитинг. Гайка затягивается с помощью ключа на число оборотов, зависящее от диаметра трубы и определяемое паспортными данными фитинга.

Соединения обжимными фитингами не являются абсолютно надежными и требуют постоянного контроля в процессе эксплуатации.

Медь и ее преимущества перед сталью

Трубы для водоснабжения, медные и стальные, схожи по температурным и прочностным характеристикам, так как оба материала изготовления являются металлом. Изделия из меди отличают следующие преимущества:

• Обладают высокой коррозионной стойкостью, что в сочетании с прочностью соединений обеспечивает медным трубопроводам службу длительнее, чем у стальных, в 2–3 раза, при гораздо больших показателях эксплуатационной надежности.
• Стальные трубы более материалоемки, так как при их использовании приходится предусматривать запас толщины стенки на коррозию.
• Медные изделия холодной вытяжки имеют очень гладкую внутреннюю поверхность, не зарастающую продуктами коррозии – можно применять трубы с меньшим диаметром, чем из стали.
• Фитинги и соединения в медных системах герметичны и надежней самих труб. В стальных – любые не сварные соединения являются обслуживаемыми.
• В медных трубопроводах используют абсолютно все существующие способы соединений, включая самые современные. Это дает существенное технологическое преимущество во время монтажа или ремонта.
• У меди высокая пластичность, что позволяет проводить любую механическую обработку водопроводных труб прямо на месте монтажа, в том числе с использованием ручного инструмента. Нет необходимости в громоздком сварочном оборудовании.

Можно ли использовать лак для покрытия

Со временем, после долгого контакта меди с воздухом, происходит процесс ее окисления. В результате изделия теряют свой красноватый оттенок, становясь зелеными. Для того чтобы предотвратить подобные изменения, используют лак. Именно этим веществом покрывают медные трубы.

Процесс лакировки происходит следующим образом:

• Для начала нужно протереть медные трубы при помощи 10-процентного спиртового раствора соляной кислоты. После его нанесения детали необходимо отполировать сукном до блеска. Вслед за этим трубы нужно помыть чистой водой.
• После полного просыхания спиртового раствора необходимо воспользоваться двухкомпонентным акриловым лаком, который применяется также и для покраски автомобилей. Он не меняет оттенок труб. В зависимости от типа выбранного лака его разведение может осуществляться в соотношении 2:1 или 3:1. При этом дополнительно добавляется 10—15 процентов растворителя.

Фото 1. Двухкомпонентный акриловый лак марки Vika в комплекте с отвердителем, вес – 1, 28 кг, подходит для покрытия медных труб.

Высыхание акриловых лаков довольно быстрое. В случае применения растворителя, являющегося ингибитором, данный процесс может затянуться.

Важно! Специалисты отмечают, что алкидные лаки не применяются для обработки медных труб. Это связано с тем, что они могут взаимодействовать с частицами меди, образуя зеленые наслоения

Что касается однокомпонентных акриловых лаков, их следует применять лишь во внутренних помещениях. Это связано с тем, что такие вещества обладают невысокой стойкостью. Это же касается специальных комбинированных нитролаков.

Чтобы обеспечить максимальное качество и эффективность, следует осуществлять нанесение не менее 3 раз. При этом между каждым очередным слоем необходимо дожидаться полного высыхания предыдущего.

Технические характеристики

Медный качественный трубопрокат изготавливается только по ГОСТ. Количество примесей в произведенной продукции регламентируется ГОСТ Р 52318 2005. Согласно государственному стандарту их процентное содержание в цветном металле не должно превышать 0,1%.

ГОСТ 617-90 определяет сортамент трубного проката из меди. При изготовлении продукции используются следующие марки металла: М3р, М3, М2р, М2, М1р и М1.

Производители выпускают три основных типа трубопроката:

• твердые изделия;
• полутвердая продукция;
• мягкие трубы.

В соответствии со стандартом производятся прессованные, тянутые и холоднокатаные медные трубные изделия. На любой продукции должны отсутствовать какие-либо дефекты.

Отожженый прокат выпускается в бухтах длиною 15, 25 и 50 м. Неотожженые трубы производятся только в виде прямых отрезков. Их стандартная длина составляет 3 и 5 м. Деформацию нельзя исправить после изгибания.

Размеры медных труб в дюймах и миллиметрах таблица.

При подборе диаметра трубопроката учитывается номинальное давление и производительность системы.

Монтаж медных труб отопления

Во время проведения работ придется резать и сгибать изделия, собирать узлы и соединения, паять или сваривать, обжимать фитинги. В дополнение к основным операциям нужно уметь калибровать и обрабатывать концы, удалять грат и заусенцы, наносить флюс, а затем очищать поверхность от его остатков и прочее. При монтаже не обойтись без следующих инструментов:

• трубореза;
• ручного калибратора;
• газовой горелки;
• набора гаечных ключей;
• напильников;
• флюса;
• припоя;
• уплотнительной ленты.

Сначала производится отбраковка труб с повреждениями, изломами, пережатиями. Их применение приведет к нарушению работы отопительной системы и снижению ее надежности. Заготовки нарезаются на труборезе или ножовкой с новым полотном. Крепление к стенам осуществляется с помощью кронштейнов, пластиковых и металлических хомутов с прокладками из резины.

Особенности выполнения операций

При подготовке необходимо следить за перпендикулярностью линии среза к оси трубы. Отклонение не должно превышать:

Наружный диаметр, мм	Величина скоса, мм
6-18	2
22-42	3
54-76	4
88-108	5

Используя дисковый труборез, нельзя прилагать большие усилия, лучше повысить скорость вращения. При разрезании отожженных изделий их концы могут деформироваться, что приведет к неравномерности монтажного зазора и невозможности пайки. Поэтому необходимо концы откалибровать, начиная изнутри, потом – снаружи. Во время спаивания припой может затечь в трубу, образуя там наросты (грат). Если их не убрать, увеличится гидравлическое сопротивление всей системы.

Высокая пластичность медных изделий позволяет соединять их раструбами без фитингов. Однако применение этого способа допускается для заготовок одинакового диаметра в отопительных системах с температурой теплоносителя не более 110 ⁰C. Для создания раструбов необходимо специальное оборудование.

Допустимый радиус изгиба заготовок с сечением до 15 мм не должен быть меньше 3,5 диаметра, а у более толстых – 4. При ручном сгибании радиус ограничивается 8 величинами, иначе возможно сплющивание стенок. Жесткие трубы рекомендуется предварительно нагревать.

Разъемные соединения

Для создания разборных стыков используются обжимные фитинги. Эти соединения не отличаются высокой надежностью и требуют периодического подтягивания. У труб с пластиковым покрытием концы очищаются от изоляционного слоя, а с торцов удаляются заусеницы.

Сначала надеваются накидные гайки, потом обжимные кольца. Затем производится затяжка. По мере закручивания гаек кольца начнут прижиматься к трубе, герметизируя стык. Главное – не переусердствовать, чтобы не нарушить форму концов, из-за чего возможно появление утечек. Герметизация переходных фитингов при соединении с устройствами из других металлов осуществляется лентой ФУМ. Поток воды при этом должен быть направлен к меди.

Паяные соединения

Способ основан на использовании капиллярного эффекта, под действием которого припой способен заполнять зазоры. Соединение производится фитингами с внутренним диаметром больше наружного размера трубы на 0,1-0,15 мм. Пайка бывает высоко- или низкотемпературной. Первая, как и сварка, применяется для стыковки толстостенных труб диаметром более 110 мм.

Низкотемпературная пайка осуществляется по следующему алгоритму:

1. Концы труб очищаются от полимерного покрытия (если оно есть) и заусениц.
2. Производится обработка места пайки и внутренних стенок фитинга мелкой наждачной бумагой.
3. После очистки от пыли на поверхность наносится флюс.
4. Концы труб вставляются в фитинг.
5. Соединение нагревается горелкой или паяльной лампой.

После достижения необходимой температуры припой, положенный на поверхность, за счет капиллярного эффекта начнет плавиться и затекать в зазор между трубой и фитингом. Во время пайки и остывания конструкция жестко фиксируется. Чтобы прочность меди не снизилась, нельзя использовать принудительное охлаждение.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии  — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

https://youtube.com/watch?v=2avpeqbM22o
