Установка коаксиального дымохода своими руками

Коаксиальный дымоход для газовых котлов: плюсы и минусы

Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.

В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».

Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:

1. По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
2. По внутренней трубе продукты горения выводятся наружу.

Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется

К преимуществам коаксиального дымохода относятся:

• Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
• В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
• Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.

Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее

• Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
• Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
• Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
• Собрать коаксиальный дымоход нетрудно своими руками.

Есть у коаксиальных дымоходов и минусы:

• Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
• Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
• При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.

Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Варианты расположения дымоходов для газовых котлов

По месту устройства дымоходы подразделяются на:

• внутренние;
• внешние.

Эти виды дымоходов являются устройствами, основная конструкция которых расположена вертикально.

Самостоятельным видом дымохода является коаксиальная труба, в которой продукты сгорания и воздух с улицы двигаются в канале навстречу друг другу.

Оба вида дымоходов устраиваются с учётом требований, предъявляемых вышеперечисленными нормативными документами, но имеют индивидуальные конструктивные особенности, обуславливающие достоинства и недостатки.

Внутренние дымоходы

Дымоход, смонтированный внутри ограниченного наружными стенами контура здания, называется внутренним.

Наружные стенки труб такого дымохода для газового котла не подвергаются отрицательному воздействию внешней среды (температурные перепады, осадки, ультрафиолет, ветер, биологический фактор), поэтому конструкция является долговечной.

Кроме того, во время движения горячих продуктов сгорания по каналу теплоотдача в воздух жилья через стенки дымохода продолжается – боковая поверхность дымохода является дополнительным источником тепла, поэтому КПД такой системы отопления выше, особенно в 2-этажных домах.

Однако у такого расположения дымохода есть и минусы:

• в случае разгерметизации дымохода утечка углекислоты произойдёт в одно из помещений;
• перегрев поверхности канала опасен возникновением пожара;
• места прохода дымохода через плиты перекрытия нуждаются в теплоизоляции;
• шахта или труба дымохода занимают в помещениях определённые площадь и объём, поэтому фактор их наличия приходится учитывать при перестановке мебели и выборе отделочных материалов.

Если внутренний дымоход устраивается во время строительства дома, то проблем с его сооружением не возникает – проект содержит всё необходимое для исполнения, в том числе технологию изготовления под него индивидуального фундамента. Если же принято решение о сооружении дымохода такой конструкции в уже выстроенном доме, то его устройство сопряжено со значительными расходами времени и средств, так как потребуется выполнение проёмов в плитах перекрытия, а это – ущерб имеющейся отделке.

Наружные дымоходы

Дымоход, пристроенный к стене дома или выведенный наружу через боковую стену, называется наружным.

Достоинства данного расположения:

• простота сооружения – возможность монтажа в заселённом доме без ущерба отделке;
• экономичность;
• лёгкость обслуживания и ремонта;
• безопасность – разгерметизация не грозит отравлением.

Недостатки дымоходов наружного размещения:

• необходимость утепления – для предотвращения образования конденсата на внутренней поверхности стенок;
• воздействие негативных факторов окружающей среды;
• меньшее значение КПД – невозможность использования боковой поверхности в качестве дополнительного источника тепла.

Сводная таблица характеристик дымоходов внутреннего и выносного расположения:

Коаксиальные дымоходы

Данные устройства пользуются особой популярностью при оборудовании дымоотводом газового котла с закрытой камерой сгорания. Коаксиальный дымоход – это труба в трубе, в которых одновременно происходит два процесса – поступление снаружи воздуха в камеру сгорания закрытого типа и отвод изнутри на улицу продуктов сгорания. Коаксиальную трубу можно использовать как на котлах настенного исполнения, так и при устройстве дымохода для напольных агрегатов отопления. Расположение канала может быть внутренним или наружным, ориентация – вертикальная или горизонтальная.

Монтаж заключается в выполнении сквозного отверстия нужного диаметра в наружной стене, плите перекрытия или кровле по сделанной предварительно разметке, установке в него трубы и заполнении зазоров термо- и влагостойким герметиком.

Реконструкция старого дымоотвода

В случае, если систему отопления дома меняют на газовое оборудование, перестраивать кирпичный дымоход необязательно. Его можно усовершенствовать посредством гильзирования.

Этот способ подразумевает установку трубы из нержавейки внутрь имеющегося кирпичного дымохода. Трубу выбирают таким образом, чтобы ее высота совпадала с высотой дымохода, а сечение соответствовало патрубку на котле. Все зазоры заполняются материалом, имеющим хорошую теплоизоляцию.

Более дорогой вариант модернизации, если сравнивать его с первым. Гибкий дымоход с двухконтурной трубой помещается в систему дымоотвода под большим давлением. После, труба принимает форму дымохода, твердеет и превращается, в своего рода, оболочку. Она не пропускает ни влагу, ни газы. Кроме того, данный материал не восприимчив к перепадам температур, коррозии, погодным условиям. Диаметр можно подобрать в пределах от 6 до 100 см.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

Об ответственных этапах монтажных работ

Стоит лишний раз упомянуть о том, что установка коаксиального дымохода должна осуществляться согласно существующим нормам и требованиям. Более того, когда будет проводиться очередная ревизия газовой службы, система точно будет проверена. Именно поэтому при самостоятельном монтаже имеет смысл ответственно отнестись к этому. К примеру, монтажные работы, выполняемые на крыше, с вертикальными дымоходами являются самыми сложными и ответственными. В этом случае необходимо использовать специальные изолирующие и жаростойкие патрубки.

Изоляционный материал также не должен поддерживать горение. Между перекрытием и трубой обязательно оставляется воздушная прослойка. Если есть риск соприкосновения коаксиального дымохода с другими предметами, то они оснащаются защитными кожухами. При этом вы должны понимать, что если система вертикальная, то выходное отверстие должно накрываться специальным фартуком, который будет защищать систему от попадания различных предметов и осадков.

В каких случаях придётся купить коаксиальный дымоход для газового котла

Очевидной является необходимость применения такой системы удаления продуктов горения в многоквартирных домах. Типовую вентиляционную шахту для решения подобных задач использовать запрещено. Монтировать снаружи крупную вертикальную трубу не позволят местные власти. Подобное «украшение» значительно изменяет внешний вид фасада, поэтому, кроме демонтажа, придётся заплатить штраф в соответствии с нормами действующего законодательства.

Монтажные схемы «классических» вертикальных дымоходов

Следующие аргументы хорошо поясняют этот рисунок. Такие конструкции стоят дорого, потому что состоят из большого количества разнообразных компонентов. Придётся обеспечить герметичность соединений. При прохождении каждого перекрытия создают изоляцию в соответствии с правилами пожарной безопасности. Тяжёлые закрепляют на специальных опорах. Особенно трудно создать качественный выход через кровлю. Тут необходимо предотвратить проникновение влаги, предусмотреть целостность узла при тепловом расширении. Даже без тщательного сравнения понятно, что короткий коаксиальный дымоход для газового котла будет стоить дешевле.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Виды

В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Нержавеющая сталь

Для изготовления дымоходов применяется кислотоустойчивая нержавейка, безболезненно выдерживающая резкие перепады температуры и способная работать при нагреве до 550 ⁰C. Гарантированный срок службы – не менее 30 лет. Производители выпускают две разновидности:

1. Трубы без утеплителя – используются в отопительных системах на промышленных и бытовых объектах. Недостатком считается образование при работе большого объема конденсата. Для его уменьшения требуется установка слоя термоизоляции.
2. Утепленные – чаще всего применяются как вертикальные коллективные дымоходы в многоэтажных домах. Обладают улучшенными аэродинамическими свойствами. Правилами не возбраняется подсоединение отопительных систем как с принудительной, так и с естественной тягой. Установка производится во время возведения дома по проекту, разработанному специализированной организацией.

Двухканальные пластиковые дымоходы

Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.

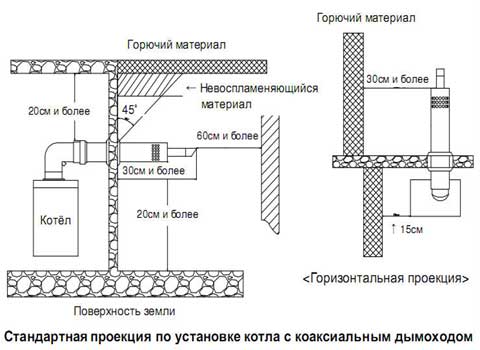

Схема установки коаксиального дымохода

В этом разделе мы разберем два самых популярных варианта установки. Итак, первый вариант – это установка вертикального коаксиального дымохода в деревянном доме, согласно

СНиПов, следует учитывать такие особенности схемы:

1. Оголовок следует располагать минимум в двух метрах от грунта.
2. Нормы, правила установки коаксиального дымохода подразумевают необходимость проделки отверстия под трубу, на 1-2 см больше от сечения. В деревянных стенах перекрытиях, не менее 5 см.
3. Расстояние от дверей, оконных проемов, вентиляционных заборов, не менее 50 см.
4. От окон располагающихся непосредственно над трубой, более 1 метра.
5. От соседних домов, минимум 2 метра.
6. Непосредственно у выхода из здания, не должно быть деревьев, стен, столбов и тому подобное.
7. При обустройстве подобных котлов, не разрешается совмещать их для двух разных систем отопления, то есть естественная тяга и принудительная, в таком случае запрещается к объединению.

Позволяется провести канал даже через смежную комнату, но нужно учитывать, что горизонтальная длина коаксиального дымохода в таком случае, не должна превышать 3 метра (при естественной тяге). Не более 5 метров при принудительной тяге.

Схема горизонтальных каналов

Устанавливают коаксиальный дымоход для настенного газового котла и в «лежачем» положении. Есть некоторые особенности конструкции коаксиального дымохода:

1. Возможность размещения не более 3 метров горизонтального участка.
2. Количество колен не должно превышать двух.
3. Расстояние от окна не менее 600 мм.
4. Расстояние от патрубка до выходного канала, не более 1 метра.

Схема установки горизонтального дымохода

Кроме того, помните важные аспекты, нельзя пользоваться герметиком для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки

Также обращайте внимание на то, что запрещается использовать самодельные адаптеры для подключения к котлу. Элементы коаксиального дымохода должны соответствовать нормам производителей

Этапы сборки дымохода

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

• выполняется разметка в месте вывода трубы на улицу;
• по разметке проделывается отверстие для дымохода;
• места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
• первый элемент дымохода подключается к котлу;
• собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Принцип работы коаксиального дымохода для газового котла

Принципиальная схема

Созданный между трубами сквозной канал используют для поступления свежего воздуха с улицы. Вместе с газом из него формируется горючая смесь. Рабочая камера котла – закрытая. Это значит, что исключено влияние на состав атмосферы в комнате.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Обратите внимание на подогрев входного канала. Это повышает КПД отопительного оборудования без дополнительных настроек и дополнительных устройств

Такой промежуток одновременно выполняет функции теплового изолятора, предотвращая чрезмерный нагрев прилегающих участков стены.”

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

• Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
• Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

• По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования. Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
• Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.
