Как заставить оборудование работать и ничего не взорвать Запуск электродов розжига для газовых котлов

Рекомендации по ремонту

Если не работает розжиг в новой плите, находящейся на гарантийном обслуживании, ничего самому делать не следует, нужно  обратиться в сервисный центр для  проверки блока розжига газовой плиты, если проблема не разрешима, скорее всего, пользователю поменяют плиту на новую. Если печь проработала уже несколько лет, то можно попробовать починить ее своими руками.

Блок розжига для газовой плиты лучше всего ремонтировать в сервисе

Приступая к ремонту, вначале проводят осмотр газового оборудования. Горелку зажигают спичками или отдельным запальником-зажигалкой и осматривают пламя. Оно должно быть равномерно размещено по конфорке и иметь светлый голубоватый оттенок, если в пламени будет присутствовать желтый цвет, то это свидетельствует о нарушении соотношения объема газ/воздух. В этом случае проводят очистку  или заменяют ее.

До начала  ремонта плиту обязательно отключают от электросети, и только потом выполняют разборку в соответствии с требованиями безопасности, что позволит избежать пожароопасных ситуаций и возможных травм. Электроды и включатели в устройстве соединены параллельно, при этом каждый электрод питается от одного блока, хотя включаются от разных кнопок. Кода не работает розжиг только в одной горелки, проверяют работу другой. Если она загорается, то подлежит ремонту кнопка, а весь блок в системе исправен.

При загрязнении свечи не стоит вызывать мастера. Для этого достаточно снять со свечи накопившийся жир, обработав поверхности ватой, смоченной в спирте. Работу проводят при отключённом электропитании в сети.

Ремонт, вышедшего из строя высоковольтного устройства, выполняется мастером, при этом, если при осмотре будут обнаружены неисправные резисторы, трансформаторные обмотки, распухшие конденсаторы или перебитые дорожки в схеме, в этих случаях  ремонт нецелесообразен. Лучше купить новый блок электророзжига, который должна установить газовая служба.

Замену поврежденной проводки к конкретному разряднику, когда имеет место пробивание искры на корпус из-за нарушенной изоляции, выполняют специалисты.

При попадании жидкости на кнопки розжига протирают увлажненное место чистой и сухой ветошью и выполняют просушку влажного места бытовым феном. Окисленные или обгоревшие контакты зачищают до металла.

Если при подключении  блока розжига  газовой, плиты искра подается, а газ не загорается необходимо проверить целостность корпуса, поскольку искра будет разлетаться беспорядочно, в этом случае потребуется новая замена детали.

Горелка может не загораться в связи с деформацией рассекателя, что можно обнаружить визуально. Зажигают горелку спичками, и если газ горит на одной стороне горелки, нужно выполнить обычную очистку и выровнять рассекатель.

Ремонт электророзжига плиты выполняют исключительно по рекомендациям завода-изготовителя газового оборудования, самостоятельность в этом вопросе могут привести к новой поломке или полному выходу изделия из строя, а кроме того оборудование может  лишиться гарантийных обязательств. Лучше не начинать экспериментировать, а узнайте  где проверить  блок розжига  конкретной газовой  плиты.

Тут подхода может быть два:

  1. Для гарантийного обслуживания, сервисные центры указаны в паспортной документации, которую получает покупатель при оформлении плиты в торговой сети.
  2. Для послегарантийного обслуживания, сервисные центры крупных брендов по ремонту газовых плит, включая блок, розжига, расположены во всех областных центрах России, в том числе в Москве. Обычно они указываются на профильных сайтах завода-изготовителя.

Газовые плиты, оснащенные современной системой розжига — бытовые приборы безопасные и удобные в обращении. Практикой доказано, что при своевременном и надлежащем уходе они способны прослужить десятки лет.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения) Описание процесса
Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника. Очистка теплообменника. В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать:

  • металлической щеткой;
  • наждачкой;
  • скребком и т.д.

Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.

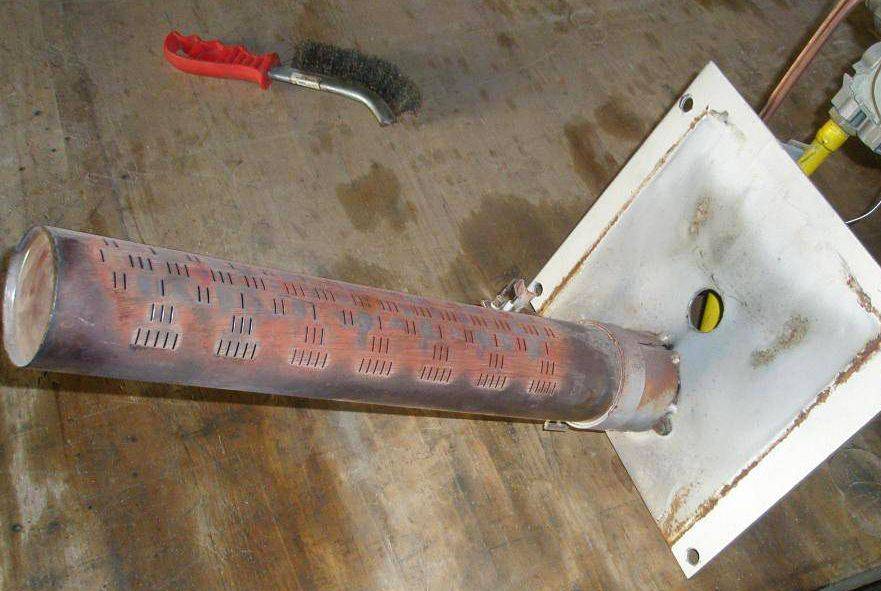

Так выглядит почищенная основная горелка. Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.

Беспроводной комнатный контроллер

Беспроводной комнатный контроллер отключает котел, когда температура в помещении падает ниже заданного пользователем значения.

Автоматика погоды должна учитываться при планировании отопления дома с помощью котла, который будет работать с подогревом пола. Погодный регулятор заранее настраивает мощность котла в соответствии с изменяющейся потребностью в тепле, поэтому в случае медленно реагирующего напольного отопления особенно желательно его использование.

Датчик температуры, передающий информацию о температуре снаружи, например, об увеличении мороза или потеплении, способствует правильной работе газового котла. Для регулятора погоды оптимальным местом расположения является затененная северная или северо-восточная стена, высота которой составляет 2-3 м над уровнем земли.

Атмосферные ГГ

Данные устройства используют, как правило, в напольных котлах небольшой мощности, способных обогреть частный дом площадью до 100 квадратных метров. Они входят в комплектацию газового котла, который еще на заводе настраивается на потребление природного газа. Если возникнет необходимость смены топлива, то такой котел переоборудуется другим типом горелки, причем делать это должен специалист. Конструкция такой горелки представляет собой полую трубку с многочисленными отверстиями или несколько трубок, в которые под давлением поступает газ.

К достоинствам данных устройств можно отнести:

  • надежность и простоту
  • безопасность
  • бесшумность
  • компактность
  • малый вес

Касаясь плюсов таких агрегатов с данным видом горелки, можно сказать следующее:

  • есть возможность работы при низком давлении газа (до 15 мбар). Особенно актуально для стран бывшего СНГ;
  • высокая надёжность конструкционных элементов;
  • отсутствует необходимость дополнительного вентилятора или другого механизма для подачи воздуха (происходит естественная подача кислорода в котел);
  • широкий диапазон различных нагрузок. При изменении последних горелка работает стабильно;
  • высокий уровень бесшумной работы;
  • эргономичность эксплуатации за счёт простоты конструкции.

Предлагаем ознакомиться: Подогрев бассейна, Купить Газовый нагреватель для бассейнов «ВУЛКАН», подогрев воды, подогрев воды в бассейне, оборудование для бассейнов,

Недостатки данной разработки также очевидны:

  • так как котлы имеют открытую камеру сгорания, то потенциально присутствует угроза возникновения чрезвычайной ситуации;
  • схема воздухозабора предусматривает наличие определённых условий эксплуатации котла. Как правило, оборудуются котельные в соответствии с ТБ.

Как видите, с одной стороны обеспечивается комфортабельность и эргономичность, а с другой стороны снижается безопасность системы отопления. Обогрев помещения может достигать 200 квадратных метров. Имеются как одноконтурные, так и двухконтурные модели. Срок службы благодаря надёжной конструкции может длиться до пятидесяти лет.

Атмосферная газовая горелка стоит в котлах с открытой камерой сгорания. По типу работы очень похожи на простую газовую плиту: газ поступает в горелку и горит при смешивании с поступающим из комнаты воздухом.

Положительные черты атмосферной горелки, это простота конструкции и бесшумная работа. Недостатки, низкий КПД (до 90-93%) и разрежение воздуха в комнате. Именно по этому, такие котлы ставятся в специально оборудованных комнатах, топочных, которые оборудуются по специальным правилам.

По стандартам ЕС в магистралях должно быть стабильное давление газа не ниже 150 атмосфер. В России эти стандарты аналогичны, но могут падать в зимний период и подниматься весной. Такие перепады давления приводят к прогоранию горелки зимой, и прожигу теплообменника летом. Это значит, что в районах с нестабильным давлением газа лучше использовать надувные горелки, работа которых не зависит от давления газа.


Атмосферная газопламенная горелка

Обычно такие газовые горелки для котлов задействуют в напольных версиях котлов. Мощь этих агрегатов невелика: отопительный потенциал позволяет отопить строение площадью до 100 кв.м. Другая разновидность атмосферных горелок (также называемых турбированными) приспособлена для газовых котлов, которые по умолчанию настраиваются на использование природного газа. В случаях смены горючего ставится другая версия ГГ. Данную работу стоит доверить специалисту.

В атмосферных версиях воздух направляется в зону соединения с газом естественным способом. Методы зажигания такой газовой смеси: пьезорозжиг или электроимпульс.

Конструкция данной горелки – полая трубка с множеством отверстий или сеть трубок, в которых движется газ под определённым давлением.

Турбированная горелка в газовые котлы, ее плюсы:

  • надёжная работа;
  • простота конструкции;
  • безопасность;
  • отсутствие шумов;
  • компактные параметры;
  • малая масса.

Причины автовключения электроподжига

Как выясняется с учетом практического опыта, самопроизвольные щелчки зажигалки газовой плиты в большинстве случаев никак не связаны именно с электронной схемой блока зажигания.

Одна из многочисленных конструкций кнопок-зажигалок газовых плит. Традиционно пластиковый корпус и металлизированная контактная группа – идеальные условия для образования оксидных спаев. Однако есть более качественные, но дорогие конструкции

Причины появления неконтролируемой искры кроются в другом месте. Часто местом образования такого дефекта является внутренняя область кнопки управления поджигом.

Причина #1 — влага внутри кнопки управления

Наверняка владельцам газовых плит приходилось сталкиваться с неконтролируемыми щелчками розжига на газовой плите после мытья и чистки бытовой техники.

Скорее всего в процессе мойки какое-то количество воды попало на кнопку управления зажиганием, в результате часть влаги проникла внутрь.

Вид одной из конструкций кнопки-зажигалки изнутри. При таком размещении проводников даже небольшого количества влаги, нагара, сажи и т.п. достаточно, чтобы образовалось короткое замыкание между контактами

Учитывая, что через цепь кнопки зажигания подаётся высокое напряжение разряда, достаточно небольшого количества влаги, чтобы появилась неконтролируемая искра на разряднике газовой плиты.

Обычно дефект неподконтрольной искры зажигалки в таких случаях исчезает через какое-то время. Влага внутри кнопки высыхает, фактор короткого замыкания пропадает, соответственно, прекращаются самопроизвольные щелчки.

На картинке изображен простой способ избавления от дефекта самопроизвольного искрения системы поджига, полученного по причине попадания влаги. Прогрев аппарата в течение некоторого времени всеми конфорками помогает избавиться от неконтролируемых щелчков

Часто исправлению дефекта короткого замыкания по причине «попавшей после мойки воды» помогает зажигание всех конфорок газовой плиты на время примерно 15-30 минут.

Причина #2 — образование спая

Спаи, образующиеся внутри кнопки зажигания, могут иметь разные формы. Образованию спая может способствовать та же влага, попавшая внутрь кнопки после мойки. Обычно такой «водный» спай образуется по причине периодического проникновения воды.

Раз за разом отложения накапливаются, и в конечном итоге образуется оксидный спай. Кроме того, внутри корпуса кнопки может скапливаться жир, сажа, пыль. Всё это – также предвестники короткого замыкания между контактами.

При таком развитии событий придётся разбирать газовую плиту:

  • снимать верхнюю панель;
  • вскрывать фронтальную подпанель;
  • снимать кнопку (кнопки) зажигания.

Или же в случае с более современными конструкциями газовых плит, необходимо добраться до конструкций дисковых устройств управления, одновременно исполняющих функции кнопки и регулятора подачи газа на конфорки.

Вариант исполнения механизма включения автоподжига и регулировки уровня пламени горелки, где совмещаются две функции в одной конструкции. Такие системы снимать для прочистки или ремонта более сложно, чем отдельную кнопку

После выемки детали из корпуса газовой плиты выполняется чистка отложений, после чего всё собирается в обратной последовательности. Однако эта работа – прерогатива специалистов газовой компании. Неискушённому в таких делах пользователю газовой плиты самостоятельно разбирать аппарат не рекомендуется.

Причина #3 — механическая связь контактной группы

Механическую связь контактной группы кнопки зажигания газовой плиты также следует относить к разряду причин, связанных с коротким замыканием. Такой дефект, как правило, может иметь место на плитах, достаточно долго находящихся в эксплуатации. Правда, не исключается такая же неисправность на новых аппаратах, где качество комплектующих оставляет желать лучшего.

Механическую связь образует любой из контактов кнопки, который попросту обламывается, к примеру, по причине физического износа. Обломанная часть смещается от точки крепления и образует электрическую связь с другим контактом. По сути, создаётся эффект включенной кнопки зажигания – то есть самопроизвольное срабатывание электроподжига на конфорках газовой плиты.

При такой неисправности выход единственный – полная замена компонента.

Порядок розжига котла.

Случайная страница | ТОМ-1 | ТОМ-2 | ТОМ-3 АрхитектураБиологияГеографияДругоеИностранные языки
ИнформатикаИсторияКультураЛитератураМатематика
МедицинаМеханикаОбразованиеОхрана трудаПедагогика
ПолитикаПравоПрограммированиеПсихологияРелигия
СоциологияСпортСтроительствоФизикаФилософия
ФинансыХимияЭкологияЭкономикаЭлектроника

ОБЩИЕ СВЕДЕНИЯ О КОТЕЛЬНОЙ | ОБЩИЕ СВЕДЕНИЯ О КОТЛАХ | УСТРОЙСТВО ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ.. | ВОДОНАГРЕВАТЕЛИ. | ГАЗОПРОВОДЫ И ГАЗОВОЕ ОСНАЩЕНИЕ КОТЕЛЬНЫХ. | НАСОСНЫЕ УСТАНОВКИ, | ОСНОВНЫЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ |

Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.

Неполадки при розжиге газового котла

В некоторых случаях при осуществлении розжига работа газового котла блокируется. Разблокировать устройство можно нажатием кнопки «Перезапуск».

Часто причиной блокировки становится чрезмерное скопление воздушных масс в отопительной системе. В этом случае необходимо убрать излишки воздуха из радиаторов. Для этого в верхнем штуцере каждого из них устанавливают кран Маевского или автоматический клапан. В первом случае необходимо будет подставить таз под кран и открыть его – воздух с шипением вместе с небольшим количеством теплоносителя выйдет из батареи. Проведение аналогичных манипуляций с каждым радиатором позволит выпустить лишний воздух из всей системы

Во втором случае автоматика сама выпустит излишки кислорода.Обратите внимание! Выход воздушных масс сопровождается падением давления в системе. Иногда зажигание газового котла блокируется из-за неполадок циркуляционного насоса – на экран выводится соответствующая ошибка

Иногда в нем скапливается воздух, в результате чего лопасти свободно не прокручиваются и заклинивают. Тогда нужно провернуть их вручную. Для этого снимают крышку газового котла, находят центральный болт и откручивают его, затем проворачивают вал в указанном стрелкой направлении. Над насосом должен быть воздухоотводчик. Его крышку тянут вверх и дают воздуху выйти.

Розжиг может блокироваться из-за того, что газ в достаточном количестве не подается на горелку. В этом случае проверяют, открыт ли газовый кран, не забился ли чем-нибудь газовод, есть ли газ в магистрали.

После первого запуска некоторое время система отопления может издавать булькающие звуки. Их производят пузырьки воздуха, так как невозможно сразу же избавиться от всего лишнего кислорода. Это не является неисправностью, постепенно воздух выйдет из системы, и звуки исчезнут. Дальнейшая эксплуатация газового котла описана в прилагаемой инструкции.

Это важно помнить

Газовые устройства относятся к оборудованию повышенной опасности. Поэтому главное, что нужно сделать в случае неполадки:

  • отключить котел;
  • проверить, нет ли загазованности помещения;
  • проветрить помещение.

Только после этого можно разбираться, что делать, если не зажигается газовый котел.

После этого главное — проверка тяги, а после — изучение кода ошибки на дисплее. Это поможет понять, в состоянии вы сами устранить неполадку или придется вызвать мастера.

Итак, если котел не зажигается или если его пламя очень слабое и через некоторое время затухает, то в основном это может быть связано именно с механическими причинами (засорение). И такие неисправности можно устранить самостоятельно.

Если же причина другая (или ее не удается определить достаточно надежно), предпочтительно обратиться в компанию, занимающуюся обслуживанием газового оборудования, чтобы вызвать мастера.

Здравствуйте, уважаемые читатели. Что делать, если не срабатывает пьезоэлемент в газовой колонке? В каких ситуациях можно решить дилемму своими усилиями? А когда необходимо обращение к специалистам? И как устранять проблему в аппаратах «Амина», «Занусси» и прочих марок?

Данный материал рассматривает причины отказа пьезоэлемента в газовом аппарате. Отражены случаи с моделями разных брендов. Приводятся методы решения этой неполадки.

Принцип работы энергонезависимого газового котла


Энергонезависимые котлы не нуждаются в подключении к электросети

При подаче топлива включается пьезорозжиг, от искры воспламеняется запальник, который будет гореть постоянно. Если зажигающее устройство не сработало, подавать газ нельзя, т. к. может произойти взрыв. От запальника воспламеняется ведущая горелка, подогревающая воду до нужной температуры в теплообменнике. Автоматика выключает газ после достижения заданного результата. Термодатчик регулирует подачу новой порции топлива при снижении температуры, и основная горелка воспламеняется снова.

Если в дымоходе наблюдается плохая тяга или приток воздуха неправильно организован, часть угарного газа остается в комнате. Это опасно и вызывает отравление токсичным оксидом углерода. Энергонезависимый котел на газе требует устройства дымохода с отношением объема поступающего воздуха к величине отводимых продуктов горения 10:1. Энергонезависимые агрегаты работают без электричества по причине присутствия в конструкции двух горелок.

Типовые поломки

Какой бы надежной не была ваша плита и кто бы не являлся ее производителем, со временем случаются неполадки. Например, одна из них связана с тем, что варочная панель зажигается не сразу. Дефект с реагированием варочной панели может возникать достаточно часто. Газ идет, возгорается, но тут же пропадает. Горелка может не зажечься сразу, либо потухнуть после запуска. Поломка может скрываться в термопаре, которая представляет собой компонент рядом с конфоркой. Термопара состоит из металлического сплава, в основном – алюминия и хрома. Нагреваясь, появляется электрический ток, удерживающий магнитный клапан включенным. Так это открывает доступ газу через горелку, и он начинает поступать без препятствий. Но при загрязнении термопары прибор может заработать не сразу.

Чтобы прочистить термопары, для этого следует применить простую наждачную бумагу. Когда термопара будет очищена, техника сразу же начинает намного качественнее работать, газ горит лучше и поступает без проблем. В противном случае не исключено, что потребуется заменить термопару, возможно даже на пьезоэлемент. Для тех, кто не знает, как починить пьезозажигалку, рекомендуем обратиться к мастеру.

Рассмотрим еще одну типовую поломку, когда электророзжиг газовой плиты не работает на одной конфорке. Автоподжиг достаточно практичен и его легче использовать, поскольку нет нужды напрямую контактировать с огнем. Для включения достаточно всего лишь нажать на специальную кнопку. Но не исключен, что автоматический поджог может прекратить работать для одной из горелок. Какие меры предпринять?

Когда поджог не срабатывает при нажатии кнопки или слышно, как появляются щелчки, но отсутствует искра, это говорит о неправильной работе техники. Если все горелки исправны и лишь одна из них не включается, возможно поломка скрывается в высоковольтном проводе. Его подводят к запальному устройству, поэтому любые дефекты могут привести к сбоям. Не исключается факт поломки поджигающего прибора ли повреждений блока электророзжига.

Одной из популярных причин сбоев работы одной горелки является попадание грязи в форсунки сопла. При готовке еды туда могут попадать остатки еды, они-то как раз мешают поступлению газа. Для устранения дефекта нужно прочистить или заменить форсунку.

Неполадки одной горелки плиты могут скрываться и в дефектах системы контроля газа. В таком случае может возгораться и тут же тухнуть, когда отпускаешь кнопку. Особенность починки состоит в замене термопары, регулятора (т.е. кнопки) или полностью системы контроля газа. Повреждения прямым образом влияют на сложность работ.

Проблемы с регулировкой газового крана. Это еще один дефект, который связан с плохим потоком газа или слабым горением. Ручка крана может засориться гарью, частичками грязи и пыли. Ее следует смазать, прочистить и хорошо повернуть, чтобы избавиться от этой проблемы.

Электроподжиг для газовой плиты может быть поврежден и на двух горелках. Часто возникают ситуации подобного рода. При этом огонь запросто зажигается с помощью спички. Неполадка может произойти из-за свечи, отвечающей за поджог. Ремонт оборудования включает в себя ряд мер, которые нужно предпринять в обязательном порядке: свечу нужно осмотреть, прочистить, улучшить состояние провода питания. Не исключено, что проблема таится именно в нем. Если появилась трещина в элементе, его следует ликвидировать или заменить на новый.

Проблемы с кнопкой тоже вызывают неполадки в работе автоматического поджога варочной панели. Нередко кнопки забиваются грязью или пылью, а также могут получать механические повреждения. Чтобы исправить эти помехи в работе техники, кнопку следует заменить по возможности, прочистить от пыли и окисления.

Отсутствие искры во всех горелках – это проблема, которая требует технически сложного вмешательства специалиста по причине:

1.Низкого давления газа. В подобной ситуации требуется заменить форсунки на новые, которые как раз способны работать с таким давлением.

2.Обрывов в проводке. Эту проблему исправить можно, отремонтировав провода электророзжига.

3.Поломки блока плиты, который генерирует возгорание. Проблему легко устранить только в при полной замене этого элемента.

Не зная, как разобрать газовую варочную панель, не рекомендуется приниматься за самостоятельный ремонт. Лучше доверить дело специалистам.
