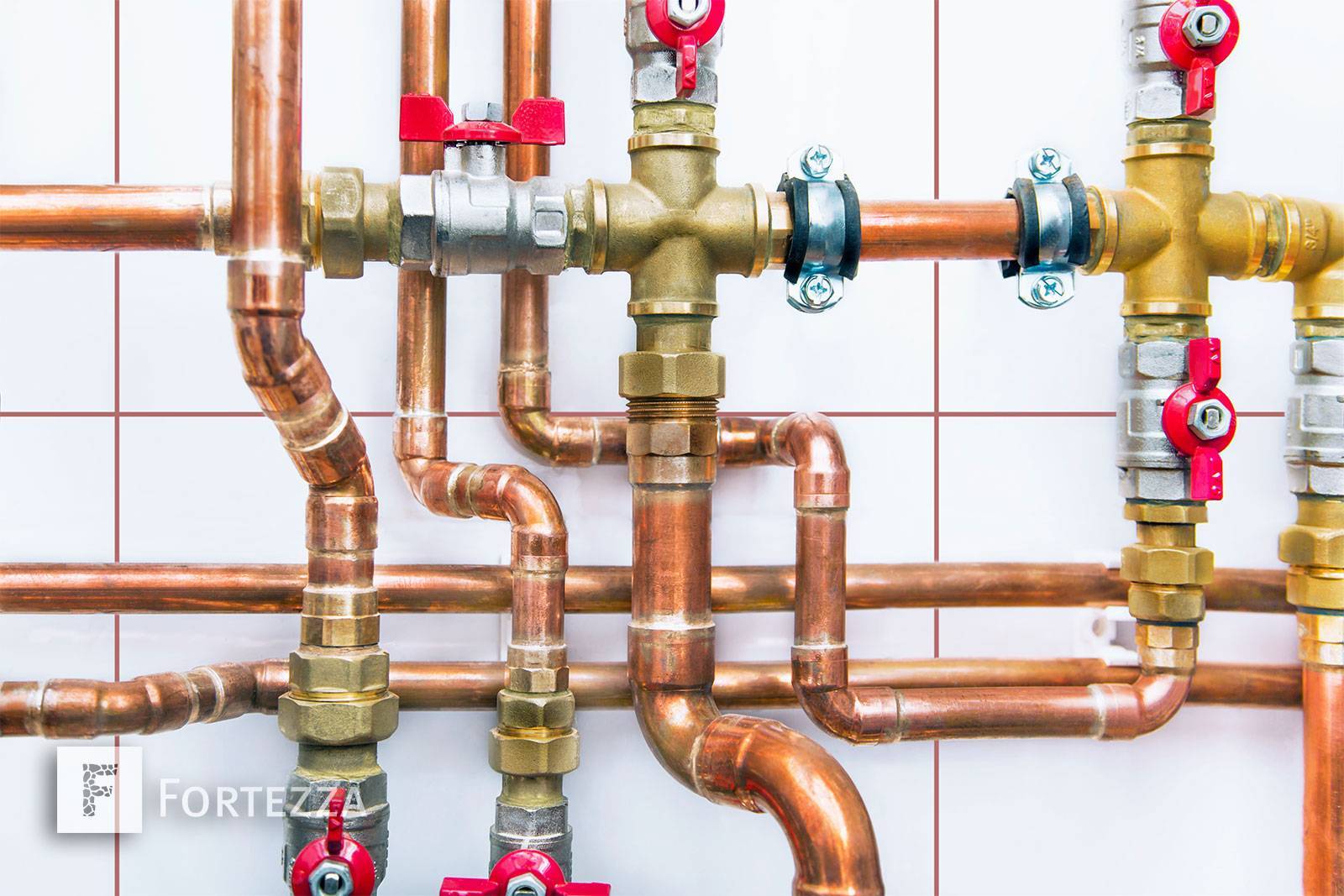

Как выполнить монтаж медных труб отопления

Материалы для монтажа медных труб

Чтобы подсчитать точное количество необходимых материалов, потребуется предварительно спроектировать трубопровод из медных труб. Как правило, составление схемы прокладки и разводки труб – это и есть первый этап монтажа любой коммуникационной системы. Чем более точной она будет, тем легче можно будет посчитать, сколько материалов придется закупить. Итак, для монтажа медного трубопровода вам потребуются:

  • трубы – их следует покупать с небольшим запасом, так как какое-то количество сантиметров будет «уходить» при резке и выполнении соединений;
  • фитинги – выбор конкретного вида зависит от способа монтажа и схемы системы. Если планируется монтировать трубопровод из медных труб с помощью пайки, то и фитинги надо покупать соответствующие, а если вы хотите собрать систему с помощью резьбовых соединений, то потребуются фитинги с обжимными кольцами. Все повороты и разветвления системы также выполняются с их помощью: разнообразных тройников, поворотников, угольников и переходников с одного диаметра трубы на другой;

  • фум-лента для герметизации соединений на резьбе;
  • флюс и припой для пайки меди.

Виды медных труб

Ассортимент и номенклатура медных труб отечественного производства достаточно обширны. Действуют следующие стандарты:

  1. ГОСТ 617-2006, распространяющийся на тянутые или прессованные медные (и латунные) трубы круглого поперечного сечения. Сортамент рассчитан на общие условия применения. Выбор производится по внешнему диаметру и толщине стенки. Предусмотрен следующий диапазон значений: по диаметру – от 3 до 360 мм, по толщине – от 0,8 до 10 мм. Изделия выпускаются длиной от 1,0 до 6,0 м.
  2. ГОСТ 32598-2013, который относится к медным трубам круглого поперечного сечения, используемым в водных и газовых магистралях. Изделия производятся только холодным волочением, и имеют диапазон внешних диаметров 6…267 мм, при толщине стенки от 0,5 до 3,0 мм. Такие трубы производятся в бухтах или мерных отрезках длиной наибольшей длиной соответственно 15 и 5 м.
  3. ГОСТ Р 52318-2005. Регламентирует технические требования и сортамент медных труб, предназначенных для прокладки газо- и водопроводов. От предыдущего стандарта отличается тем, что рассматривает только бесшовные трубы, которые можно использовать в монтаже систем напольного отопления с использованием воды как теплоносителя. Имеются также незначительные отклонения по химсоставу и качеству производства (в сторону ужесточения допусков и процентного содержания примесей).
  4. ГОСТ 21646-2003. Содержит технические требования к медным и латунным трубам (как цельным, так и сварным), которые устанавливаются в различном теплообменном оборудовании. Внешние диаметры — 6…30 мм, толщина стенки – от 0,5 до 3,0 мм, длина — 1,5…12,0 м. Такие трубы могут поставляться с одно- или двухугловыми гнутыми участками.

Особенность агрегатов импортного производства (холодильники, кондиционеры) в том, что там устанавливаются трубопроводы, изготовленные из твёрдой или мягкой меди по DIN EN 12735-1 и DIN EN 1057. По своему составу и свойствам они примерно соответствуют ГОСТ 21646-2003 и ГОСТ Р 52318-2005.

Выбор материала

На мой взгляд, применение меди осмыслено только в водопроводах, в домах с централизованным горячим водоснабжением. Аргументы? К вашим услугам:

В частных домах и квартирах с бойлерами и проточными нагревателями практически исключены скачки давления и гидроудары. На магистралях ХВС не проводят испытаний на температуру и плотность. Стало быть, можно обойтись куда более дешевыми материалами;

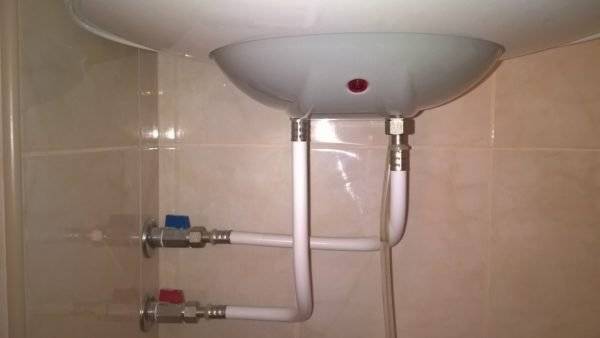

Металлопластик на подводке к бойлеру.

В автономных отопительных контурах и давление, и температура полностью подконтрольны владельцу. Их штатные значения:

ПараметрЗначение
Рабочее давление1,5 — 2,5 кгс/см2
Рабочая температура50 — 75 С (Подача/обратка)

Гидроудары исключены и в этом случае. Стало быть, и здесь нет необходимости в трубах с разрушающим давлением в 220 — 290 атмосфер и рабочей температурой до 250 градусов;

Система ЦО на первый взгляд является идеальным местом для меди. Однако и здесь нас поджидает неприятный сюрприз: медь образует гальваническую пару с алюминием, а вода с растворенными в ней солями и ржавчиной является прекрасным электролитом. Наличие в контуре алюминиевых батарей создаст постоянный слабый ток между ними и медными подводками или стояками, который приведет к ускоренному разрушению стенок радиаторов вследствие электрохимической коррозии.
Ах, вы не собираетесь ставить алюминиевые батареи? А вы можете поручиться, что это не сделали ваши соседи сверху?

Медь и алюминий образую классическую гальваническую пару.

Вот так и получается: материал-то хороший, но в большинстве случаев либо неоправданно дорогой, либо вступающий в конфликт с другими элементами системы отопления.

Сборка своими руками

Перед выполнением монтажа отопления своими руками проводят сборочные работы:

  1. Проверить материалы на целостность, так как монтировать повреждённые элементы запрещено.
  2. Провести замеры интервалов коммуникаций, а затем нарезать их по размерам с учётом крепления к ним фитингов, радиаторов, запорной арматуры.
  3. Выполнить сочленение участков коммуникаций, учитывая особенности монтажа.

Необходимые инструменты и материалы

Чтобы провести отопление в частном доме, необходимо заранее подготовить следующие инструменты:

  • рулетку, строительный уровень;
  • режущий инструмент;
  • маркер;
  • герметик или герметизирующую ленту;
  • дрель или перфоратор;
  • сварочный аппарат;
  • разводной ключ;
  • нож.

Кроме того, потребуются такие материалы:

  • трубы;
  • набор поворотных и соединительных элементов;
  • крепежи;
  • запорная арматура.

Инструмент для монтажа

Расчёты

Для создания надёжной системы отопления необходимо рассчитать следующие параметры:

  • максимальную температуру;
  • давление теплоносителя;
  • толщину стенок, внешний диаметр коммуникаций;
  • определить расстояние от котла до потребителей, чтобы подобрать его параметры;
  • коэффициент безопасности;
  • длительность непрерывной работы отопительной системы.

Порядок выполнения работ

Выполнять установку труб отопления нужно в такой последовательности:

  1. Выполняется разметка стен под скрытую укладку коммуникаций или под внешние крепления с учётом заранее разработанного плана.
  2. Подготавливаются каналы для укладки или монтаж креплений к стенкам.
  3. Проводится монтаж отопления пластиковыми, металлопластиковыми или металлическими трубами в соответствии со строительными нормами.
  4. Выполняется внешний осмотр конструкции на наличие дефектов.
  5. После монтажа проводится тестирование системы с рабочими параметрами.
  6. При выявлении течей или недоработок выполняется их устранение.

Возможные ошибки

При монтаже труб системы отопления могут быть допущены такие ошибки:

  • не предусмотрена компенсация теплового расширения, в результате чего происходит деформация или разгерметизация стыков;
  • материалы подобраны неправильно или имеют дефекты;
  • негерметичное соединение;
  • несущие конструкции не выдерживают вес коммуникаций.

Стоит также понимать, что не всегда удаётся на ранних этапах сборки и эксплуатации выявить все дефекты. Поэтому лучше привлечь специалистов, которые выполнят сборочные, тестовые работы.

Нюансы работы с медными трубами

Для выполнения монтажа внутренних трубопроводов в доме можно выбрать трубу из пластика, металлопластика либо нержавеющей стали. Но только аналог из меди способен прослужить без проблем и капремонта больше полувека.

Правильно смонтированные медные трубопроводные системы на практике исправно работают на протяжении всего срока эксплуатации, что отведен коттеджу или многоквартирному дому.

Трубам из меди не страшны длительные тепловые нагрузки, хлор и ультрафиолет. При промерзании они не трескаются, а при изменении температуры внутренней среды (воды, стоков, газа) не меняют своей геометрии.

В отличие от пластиковых аналогов, медные трубопроводы не провисают. Это пластик подвержен расширению при высоких температурах, с медью подобного не происходит по определению.

У трубных медных изделий есть два недостатка – высокая цена и мягкость металла. Однако дороговизна материала окупается долгим сроком эксплуатации.

А чтобы стенки труб не оказались повреждены изнутри эрозией, в системе обязательно должны устанавливаться фильтры. Если в воде не будет загрязнений в виде твердых частиц, то и проблем с разрушением трубопроводов не возникнет.

Требования к обработке и сварке труб

При работе с медными трубами необходимо соблюдать следующие правила:

  1. Монтируя пайкой водопровод ХВС или ГВС, следует исключить использование свинцового припоя – свинец слишком токсичен.
  2. Скорость потока воды должна быть не выше 2 м/с, иначе мельчайшие частицы песка или иного твердого вещества постепенно начнут разрушать стенки трубы.
  3. При использовании флюсов после завершения монтажа трубопроводная система в обязательном порядке подлежит промывке – флюс является агрессивным веществом и будет способствовать коррозии трубных стенок из меди.
  4. При пайке нельзя допускать перегрева места соединения – это может привести не только к формированию негерметичного стыка, но и потере прочности медного изделия.
  5. Переходы труб с меди на другие металлы (сталь и алюминий) рекомендуется выполнять посредством латунных либо бронзовых фитингов-переходников – в противном случае стальные и алюминиевые трубы быстро начнут коррозировать.
  6. Грат (наплывы металла) и заусенцы в местах резки подлежат обязательному удалению – их наличие приводит к образованию в водяном потоке турбулентных завихрений, что способствует эрозии и уменьшению эксплуатационного срока трубопровода из меди.
  7. При подготовке медных труб к соединению категорически запрещается применять абразивы – их оставшиеся после монтажа внутри частицы приведут к повреждению металла и образованию свища.

Если в системе водопровода либо отопления в доме помимо медных есть также трубы или элементы из иных металлов, то водяной поток должен идти от них к меди, а не наоборот. Ток воды от меди к стали, цинку либо алюминию приведет быстрой электрохимической коррозии участков трубопровода из последних.

Благодаря пластичности и прочности металла медные трубы без проблем подвергаются резке и сгибанию. Поворот трубопровода можно выполнить как путем использования трубогиба, так и с помощью фитингов. А для устройства разветвлений и соединений с различными приборами существует множество деталей из термостойких пластмасс, латуни, нержавейки и бронзы.

О взаимодействии меди с другими металлами

В большинстве частных домов бытовые водопроводы собраны из стальных и алюминиевых труб. В отопительных системах также присутствуют радиаторы из стали или алюминия. Неправильная врезка в подобную разводку труб из меди чревата немалыми проблемами.

Самый оптимальный вариант монтажа – это применение труб и приборов исключительно из меди и ее сплавов. Сейчас без проблем можно найти биметаллические алюминиево-медные радиаторы, а также соответствующие фитинги и запорную арматуру. Совмещать разные металлы стоит только в крайних случаях.

Если совмещение неизбежно, то медь должна быть замыкающей в цепочке элементов трубопровода. Избавить ее от способности проводить электроток невозможно.

А при наличии даже слабого тока этот металл создает со сталью, алюминием и цинком гальванические пары, что неизбежно ведет к преждевременной их коррозии. При монтаже водопровода между ними обязательно нужно вставлять переходники из бронзы.

Еще она потенциальная проблема – кислород в воде. Чем больше его содержание, тем быстрее коррозируют трубы. Это касается трубопроводов как из одного металла, так и сделанных из разных.

Нередко владельцы коттеджей допускают серьезную ошибку, часто меняя теплоноситель в отопительной системе. Это только приводит к добавлению совершенно ненужных порций кислорода. Лучше всего воду не менять полностью, а доливать ее, когда возникает необходимость.

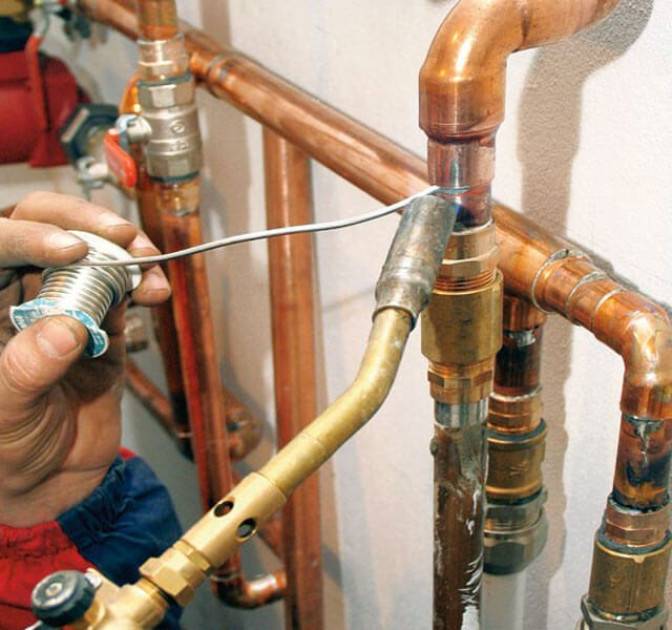

Как правильно паять медные трубы

Специалисты подчеркивают, что технология пайки медных труб легка в реализации, однако все же стоит правильно подготовиться, а также заблаговременно изучить нужные инструменты, разновидности медных изделий, способы паяния деталей и особенности проведения сварки.

В основном все инструменты, каждый мастер сможет найти у себя дома, в крайнем случае, приобрести в ближайшем магазине сантехнического оборудования:

медные трубы – в продаже есть разных диаметров и с разными толщинами стенок; фитинги – соединительные элементы; припой – выбирается в зависимости от выбранного способа сварки, бывает из олова для мягкого припоя или более твердые сплавы (BCuP и BAg) для твердых припоев; флюс – улучшает капиллярные свойства металлов; горелка – при выборе горелки основным, на что обращают внимание, является не цена, а наличие пьезоподжига, которое облегчит использование инструмента; щетка со стальной щетиной и шкурка – удаляет зазубрины на поверхностях; жаропрочные прокладки

Виды труб и особенности использования

Сварка медной трубы во многом зависит от способа производства изделия:

  1. Отожжённые – после того как аппарат сформировал полую форму будущего изделия, ее помещают в специальную камеру и подвергают дополнительному прокаливанию под температурой свыше 700 градусов. Благодаря этому изделие начинает обладать дополнительной функцией гибкости, что позволяет использовать такие трубы практически без дополнительных соединительных приспособлений. Однако этот вид конструкций становится менее прочным от дополнительной обработки. Отожжённые трубы продаются в бухтах от 25 до 50 метров.
  2. Неотоженные – не подвергаются дополнительному нагреванию, поэтому совершенно не гнуться, зато конструкции из этих арматур обладают хорошей прочностью. Продажа производится отрезками по 3 метра.

Также для сварки систем отопления могут использоваться оребренные трубы, которые делятся:

  1. Монометаллические – особенность их производства в том, что они в процессе литья обрели ребра. Такой вид надежен и долговечен, в особенности для теплообмена и герметичности.
  2. Биметаллические – сплав таких труб получается отдельной выплавкой медной трубы и ребер, далее соединение проводится путем дополнительного накатывания алюминиевой или медной пластины с выдавливанием или накручиванием ребер.

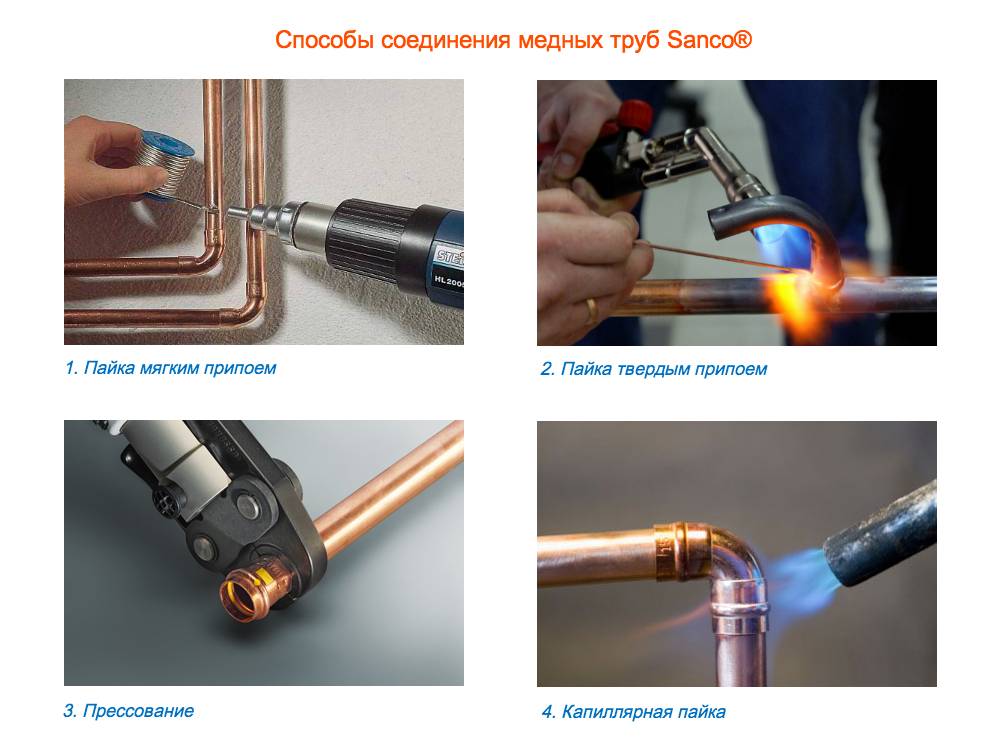

Типы и способы соединения

Сварка медных труб проводится двумя способами:

  1. Под опрессовку – в соединительных элементах сразу встроена резиновая прокладка, а для использования фитингов потребуются специальные клещи. Способ реализуется редко, так как считается менее надежными.
  2. Капиллярный — реализуется для сварки с использованием мягкого или твердого припоя. Сварочное соединение при таком способе прочное и долговечное.

Капиллярная пайка производится двумя методами:

  1. Низкотемпературный – происходит с использованием припоя, плавление которого происходит при температуре ниже 450 градусов, чаще к таким припоям относят олово или свинец. Основной недостаток – способ менее прочный, чем высокотемпературный, а главное преимущество – мягкий способ пайки безопасен как для мастера, так и для трубы.
  2. Высокотемпературный – здесь используются тугоплавкие металлы (серебро, медь или другие), температура плавления которых превышает 450 градусов, однако не превышает температуру плавления меди. Плюсом сварки высокотемпературного типа будет устойчивость к любым воздействиям, а минусом проявление хрупкости металла труб из-за их отжига. Чтобы избежать потери прочности, нельзя остужать сваренную конструкцию искусственными методами.

Особенности монтажа отопительного контура

  • Демонтаж. Если контур собран из металлических труб, то старые трубы срезают болгаркой. Сверху и снизу трубы нарезается резьба, накручивается МРВ и ставятся вентили (для пластика) или латунная арматура для стального контура.
  • Монтаж радиаторов отопления. Радиаторы отопления рекомендуется снимать гаечными ключами. Новые батареи собираются по секциям, проводится разметка и последующая установка радиаторов на стену.
  • Для монтажа отопительного контура проводится предварительная разметка (желательно с применением лазерного оборудования, позволяющего оценить проектное расположение труб отопления в трехмерном пространстве). Стояк монтируется на место. Если требуется, проводится спайка труб.
  • Соединение батареи и трубы производится через краны, которые помогут быстро перекрывать воду в системе в случае течи радиатора.
  • Опрессовка проводится путем заполнения отопительного контура водой под высоким давлением. Во время данного процесса в крайних точках отопительной системы рекомендуется тщательно сбрасывать воздух, что позволит избежать завоздушивания всего контура.

Модернизация труб отопления важный этап ремонта в квартире или коттедже

Важно соблюдать технологические рекомендации и правильно запустить систему. Тогда отопительный контур не доставит проблем еще 50 лет.

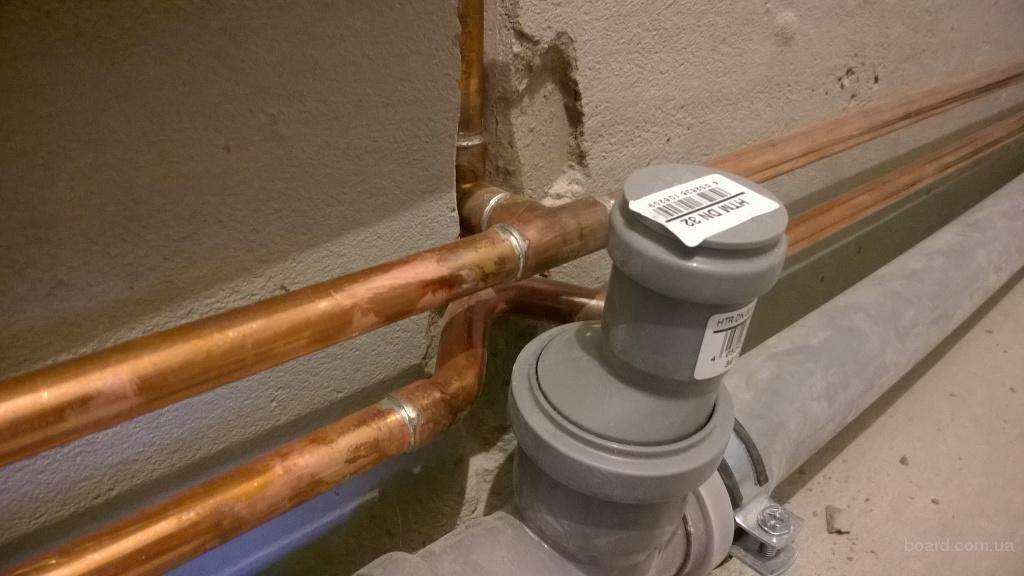

Монтаж (соединение) медного трубопровода в центральном отоплении и частном доме своими руками: а надо ли красить лаком или краской

Медные трубы для теплых полов выпускаются в защитной пластиковой оболочке и соединяются, как и обычные — путем пайки или с посредством компрессионных фитингов. Резьбовое соединение чаще используется при сборке водопроводов, технология практически не отличается от сборки металлопластиковых изделий. На трубу одевается накидная гайка и обжимное кольцо, после насаживания фитинга оно сжимается и образует герметичное соединение. Аналогичным образом организовываются соединения меди с другими металлами, различия касаются лишь материала переходника (используется латунь, а не алюминий).

Преимуществом этого способа считается простота, но при монтаже отопительных систем он практически не используется. В этом случае соединения осуществляются путем пайки, изделия нагреваются как минимум до 250 °C, причем под воздействием открытого пламени

По этой причине важно соблюдать стандартные противопожарные меры. Медные трубы для отопления — это не очень дешево, но очень качественно

Пайка всех диаметров в 10 этапов

Процесс пайки рекомендуют проводить в несколько этапов:

  1. Разрезание трубы на отдельные фрагменты согласно продуманной заранее схеме отопительной разводки.
  2. Снятие фаски с внутренней поверхности (желательный, но не обязательный этап).
  3. Зачистка краев, наружной поверхности патрубка и внутренней у соединительного фитинга. На данном этапе используется жесткая щетка, напильник или специальная синтетическая губка.
  4. Нанесение флюса для пайки на места стыков.
  5. Надевание раструбного фитинга, между ним и трубой остается небольшой зазор.

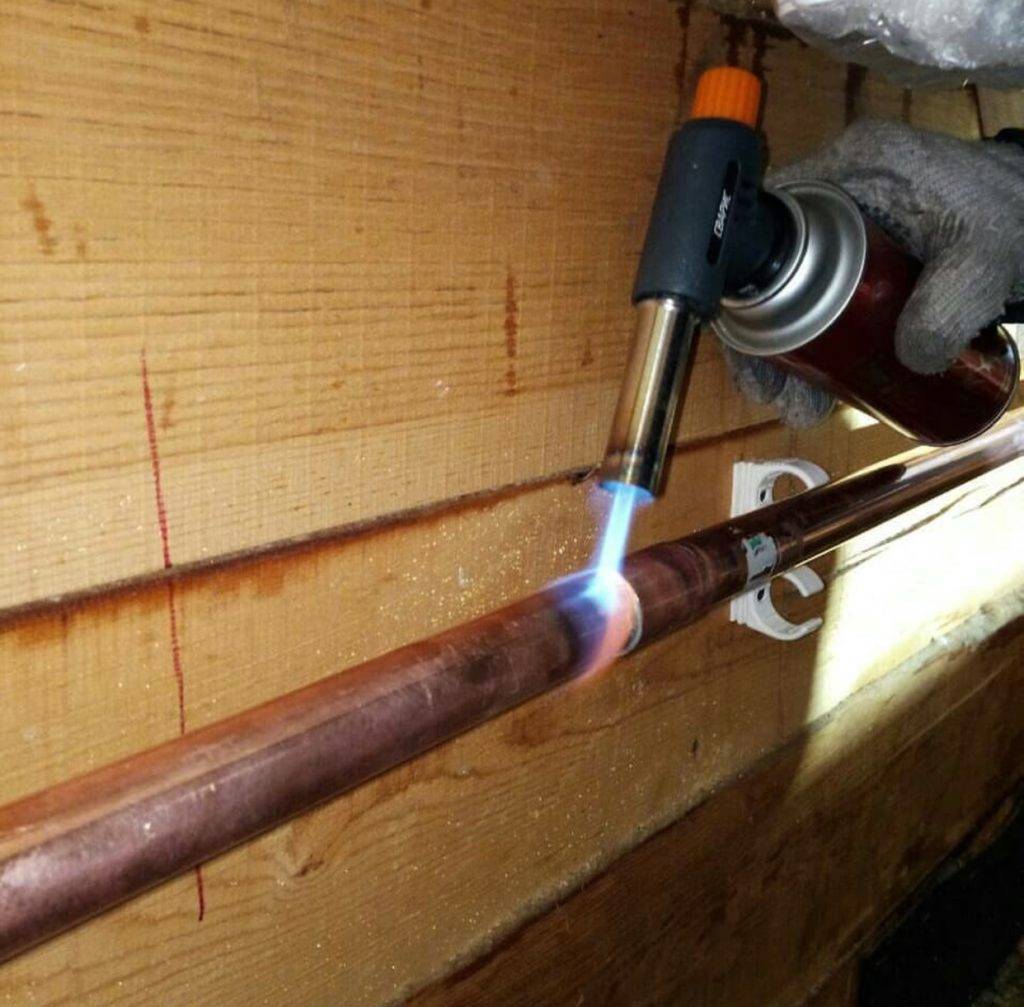

  6. Равномерный нагрев стыка газовой горелкой до полного расплавления флюса.
  7. Обработка сварного шва припоем.
  8. Охлаждение водой или на открытом воздухе.
  9. Пайка и сборка остальных элементов.
  10. Проверка герметичности системы

Нюанс: так как медь теряется твердость при высоких температурах, то оптимальной в плане надежности будет технология низкотемпературной пайки, согласно которой для соединения стыков используется припой с низкой точной плавления. По этой же причине соединяемые участки остаются неподвижными до охлаждения.

ПОСМОТРЕТЬ ВИДЕО

Проведение второго этапа рекомендуется для снижения общего гидравлического сопротивления внутри трубопровода. Качество пайки напрямую зависит от чистоты стыка, для зачистки удобно пользоваться синтетической мочалкой с жесткими волокнами, края и поверхности туб обязательно протираются ветошью от пыли. При пайке труб с защитной оболочкой следует удалить ее по краям на глубину засовывания в фитинг. Сократить число фитингов и снизить сопротивление воды можно с помощью специального инструмента ‒ трубогиба, особо жесткие и толстостенные трубы прогревают перед сгибанием.

Медные трубы для отопления пользуются очень большой популярностью в промышленных объектах  и строительстве муниципальных учреждений.

Способы монтажа медных труб

Существуют два распространенных способа соединения медных труб в единую систему:

  • пайка (или сварка для труб большого диаметра);
  • резьбовое соединение с использованием обжимного кольца.

Что касается резьбового соединения, то оно настолько элементарно в исполнении, что справиться с ним может даже человек, не имеющий никакого опыта монтажа медных труб. Также не потребуется и специальных инструментов – монтаж выполняется с помощью простых гаечных ключей. Главное в этом случае – правильно выбрать диаметр фитинга, чтобы он соответствовал диаметру труб. А характерной чертой такого соединения является то, что оно разъемное, то есть его можно будет в случае необходимости легко разобрать (например, при демонтаже трубопровода или его ремонте).

Обратите внимание! Данный тип соединений нуждается в регулярной проверке и контроле герметичности. Дело в том, что перепады температуры или напора воды в системе могут вызывать ослабление резьбового узла, поэтому его придется периодически подтягивать

В том случае, если узел подвергается ремонту, обжимное кольцо следует обязательно заменить на новое.

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора. Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах. Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку. В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов

В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм. Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки. Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов. Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

  • обычный маркер;
  • рулетку;
  • строительный уровень;
  • небольшую кисточку с жесткой щетиной;
  • молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку

Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Набор материалов для работы

Для монтажа водопровода вам понадобятся такие материалы:

  1. Медные трубы. Их точное количество можно узнать только после составления подробной схемы коммуникаций с указанием размеров. Тем исполнителям, которые ранее не имели опыта работы с медными трубами, желательно закупить материал с некоторым запасом. Зачастую для обустройства горячего водоснабжения приобретают медные трубы с изоляцией из ПВХ. Используя такую продукцию, во всех местах соединения необходимо избавиться от изоляции.
  2. Фитинги для труб из меди. Тип фитингов следует подбирать исходя из метода стыковки труб – для пайки следует брать комплектующие «под пайку», а для скручивания на резьбе понадобятся обжимные детали. Согласно плану укладки, нужно будет подобрать и тройники, муфты, уголки и прочие элементы.
  3. ФУМ-лента понадобится для герметизации стыков на резьбе.
  4. Для пайки труб будет использоваться припой и флюс.

Резьбовое соединение медных труб предполагает возможность его повторной разборки, однако, само обжимное кольцо в этом случае потребует замены. Если вы решили собрать отопление из медных труб своими руками, нужно будет мониторить их техническое состояние, а также производить замену деталей в случае необходимости.

Полипропиленовые

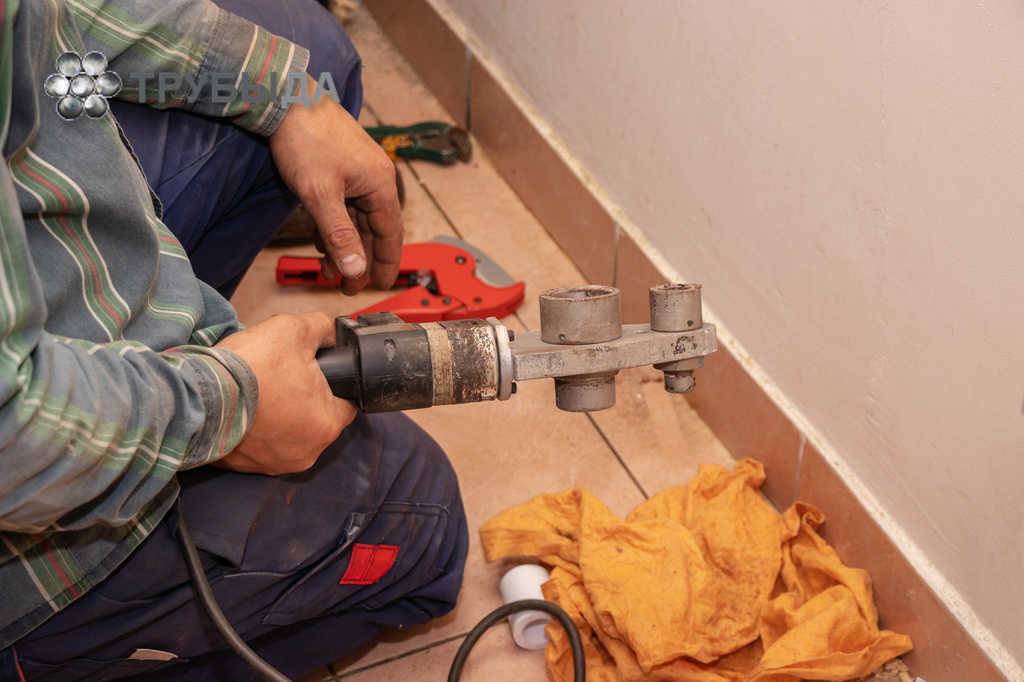

Для отопления используются полипропиленовые трубы с армированием алюминием или стекловолокном.

Технология монтажа:

  1. Прогреть паяльник перед работой 10 минут до температуры 260±10 ºC.
  2. Отрезать заготовку специальным ножом.
  3. Обработать ее конец особой зачисткой для полного удаления слоя алюминия.
  4. Обезжирить места соединений спиртом.
  5. Отметить расстояние, на которое заготовка войдет в сварочную насадку: для 16 размера – 13 мм; для 20 – 14 мм; для 25 – 15 мм.
  6. Вставить заготовку трубы и фитинг в насадки паяльника.
  7. Отсчитать время нагрева: для 16 и 20 размера – 5 сек; для 25 – 7 сек.
  8. Извлечь детали из паяльника.
  9. Быстро, не допуская остывания, вставить трубу в фитинг. Фиксировать соединение неподвижно: для 16 и 20 размера – не менее 6 сек; для 25 – не менее 10 сек.

Внимание! Частый дефект монтажа – перегрев материала в паяльнике, вследствие чего происходит сужение протока трубы в фитинге
