Нормативы и особенности монтажа сэндвич-дымохода: внимание на безопасность

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак  – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Как выбрать сэндвич-дымоход для дома

камина хай-тек

Материалы, используемые для сэндвич-дымоходов

1. таким образом, что необходимо знать о марках нержавеющей стали, используемой для выполнения сэндвичей.
2. материал марки АISI 430 является наиболее дешевым. Нержавейка отлично подходит для внешних кожухов сэндвич-труб, исходя из того, что осадки, ветер и т.п. внешние воздействия не в состоянии причинить ей вреда. Но для внутренних каналов этой характеристики мало, поэтому они выполняются из других материалов. Помимо всего прочего, имеются некоторые проблемы, связанные с выполнением полноценных сварных швов.
3. материал АISI 439 отличается от нержавейки 430 использованием при изготовлении титановых добавок, что увеличивает ее стойкость к образованию коррозии и механическую крепость. Обычно устройства подобного типа используются для газовых и твёрдотопливных очагов и отопительных котлов незначительный мощности.
4. нержавеющая сталь АISI 316 содержит легирующие добавки, такие как молибден и никель. Подобная методика обеспечивает хорошую антикоррозийную защищенность даже при воздействии сильноагрессивных кислотных сред и неплохую термостойкость. Прекрасно подходят для отопительных котлов, функционирующих на природном газе.
5. нержавейка АISI 304 по своим характеристикам похожа с материалом 316, но в своей структуре обладает меньшим количеством легирующих ингредиентов. Поэтому на конструкции из такого материала невысокая цена, но, к сожалению, и качество намного ниже, чем у всех остальных.
6. чаще всего для строительства дымоходов-сэндвич применяются нержавеющие стали марки АISI 316i и АISI 321. Подобный вариант имеет прекрасную устойчивость к коррозии, высокую пластичность и термостойкость до восьмисот пятидесяти градусов по Цельсию.
7. самым подходящим сплавом, используемым для выполнения дымоходов, считается сталь АISI 310S. Она в состоянии выдержать нагрев до 1000 градусов, исходя из чего используется в дымоходах твердотопливных пиролизных котлов высокой мощности.

ДИАМЕТР ДЫМОВОЙ ТРУБЫТИП И ТОЛЩИНА ТЕРМОИЗОЛЯЦИОННОГО СЛОЯ

Необходимые детали для монтажа сэндвич-дымохода

основные деталиотопительной печи

• – Итак, высота дымохода от уровня кровли до оголовка должна быть не менее пяти метров.
• – Рекомендуемая длина горизонтального отрезка не должна быть больше одного метра. Помимо всего прочего, неодолимо соблюдать уклон в три градуса, что впоследствии позволит организовать сток конденсата в сторону от печи или камина.
• – Сколько должно быть расстояние от сэндвич-трубы до стены дома? Можно отрегулировать этот параметр с помощью специальных регулируемых кронштейнов. Таким образом, расстояние должно составлять не менее двух с половиной сантиметров.
•  – Между соседними кронштейнами на вертикальных отрезках труб расстояние должно составлять два метра, а на горизонтальных и наклонных участках – не больше одного метра.
•  – Отдельно нужно остановиться на высоте дымохода над крышей здания. Так если труба камина со стальной топкой удалена от конька кровли на расстояние до полутора метров, то над коньком она должна возвышаться примерно на пятьдесят сантиметров.

Как самому сделать сэндвич трубу для дымоходов?

Сэндвич труба собирается своими руками с использованием следующих материалов:

• лист нержавейки;
• теплоизоляционный материал;
• лист оцинкованной стали.

Утеплитель для таких конструкций должен соответствовать определённым характеристикам. В первую очередь — это пожароустойчивость. Толщина наполнителя, который будет заполнять пустоту между внутренней и внешней трубой, как правило, колеблется в пределах от 3 до 6 см. В некоторых случаях изоляционным материалом может служить керамзит или полиуретан.

Для изготовления трубы понадобится утеплитель, удобнее всего использовать готовую «скорлупу»

Сборка такой конструкции несложна:

1. Листы металла нужно свернуть, превратив их в трубы. Стыки свариваются или фиксируются специальными замками.
2. Затем на внутреннюю трубу, выполненную из нержавейки, наносится необходимый слой утеплителя.
3. Внутреннюю деталь помещают во внешнюю оцинкованную.

Однако такая сборка включает в себя ряд важных нюансов, на которые стоит обратить внимание:

1. Для того, чтобы увеличить пожароустойчивость конструкции, её рекомендуется монтировать в специальном защитном коробе. Такая установка исключит контакт сэндвич дымохода с перекрытиями кровли.
2. Для максимальной защиты короб заполняется огнеупорным теплоизоляционным материалом. В этом случае отлично подойдёт использование керамзита.
3. С внутренней стороны части трубы устанавливаются раструбами кверху.
4. Наружная труба монтируется путём надевания отрезка на конец предыдущего (с помощью раструбов).

После того, как сборка конструкции завершена, стоит задуматься о её установке. Для этого также нужно изучить поэтапную инструкцию, которая не позволит допустить ошибок и исключит аварии в системе.

Эксплуатация системы и решение проблем плохой тяги

Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода.

Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:

• Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
• Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
• Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
• Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.

Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.

Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала

Спасибо за внимание!

Советы по выбору

Специалисты рекомендуют быть внимательными при выборе сэндвич труб для печи и обращать внимание на следующие моменты:

в первую очередь стоит проверять качество материала, из которого выполнено такое изделие. Хороший материал является залогом того, что конструкция не выйдет из строя в процессе эксплуатации; вторым важным моментом является плотность изоляционного материала между двумя трубами. Рекомендуется приобретать изделия с изоляцией, которая способна выдерживать не меньше 700 °C; не стоит забывать и о сварных швах. Для печей и котлов, которые генерируют тепло посредством сжигания твёрдого топлива, рекомендуется приобретать сэндвич трубы со швами, выполненными методом лазерной сварки

Для газовых котлов подойдут и обычные катанные швы; очень важно помнить, что внутренняя труба в сэндвиче должна быть выполнена из нержавеющей стали. Оцинковка подойдёт только для газовых котлов; если дымоход используется для печи на твёрдом топливе желательно, чтобы и внешний слой был выполнен из нержавеющей стали. Однако в таком случае допустима и оцинкованная сталь, но никак не медь, латунь и т

д.; нержавеющая сталь имеет свою марку. Марка определяется по техническим характеристикам металла. Наиболее подходящие марки для изготовления внутренних труб в сэндвиче — это 316 Ti, 321 и 310S. Такие марки способны выдерживать температуру 850 °C, а последняя — более 1000 °C

Однако в таком случае допустима и оцинкованная сталь, но никак не медь, латунь и т. д.; нержавеющая сталь имеет свою марку. Марка определяется по техническим характеристикам металла. Наиболее подходящие марки для изготовления внутренних труб в сэндвиче — это 316 Ti, 321 и 310S. Такие марки способны выдерживать температуру 850 °C, а последняя — более 1000 °C.

Показатели температур продуктов сгорания в зависимости от вида отопительного оборудования и топлива указаны в таблице №2.

Таблица 2

Отопительное оборудование	Топливо	Температура дыма, °C
Камин	Дрова	350–650
Печь
Печь для бани	Дрова	350–700
Котёл	Уголь	500–700
Газ	120–200
Дизельное топливо	160–250
Опилки	220–240

Особенности монтажа

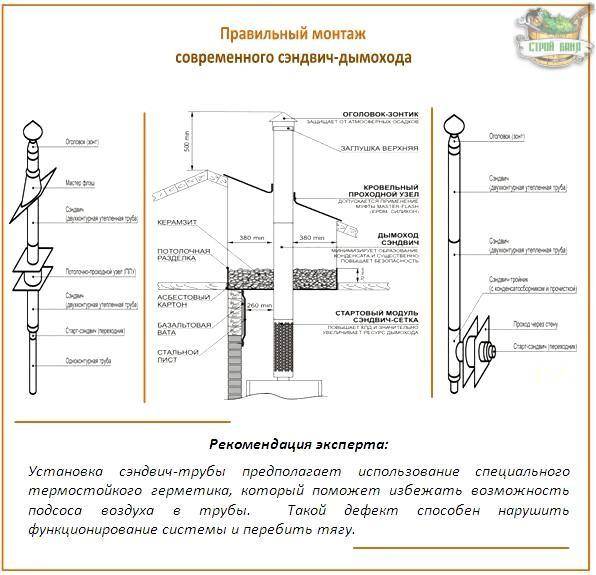

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил

Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

• К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
• Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
• Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Общая характеристика черепицы в качестве кровли

Использование металла для обустройства кровли позволяет получить надежную и прочную крышу, способную простоять без дополнительных вложений долгие годы. Сегодня металлочерепица, как кровельный материал предпочтительнее для устройства кровли, чем крыша из шифера или еврорубероида.

Металлочерепица выпускается из металла толщиной от 0,5 до 1,2 мм. Длина полосы металла металлочерепицы может варьироваться от стандартных 1,2 метра до 6 метров или даже большего размера, если заказ делается по индивидуальному размеру. Окраска металла обычно делается красками устойчивыми к ультрафиолетовому излучению. По заявлениям производителей, без механических повреждений лакокрасочное покрытие способно выдержать 50 летний срок эксплуатации.

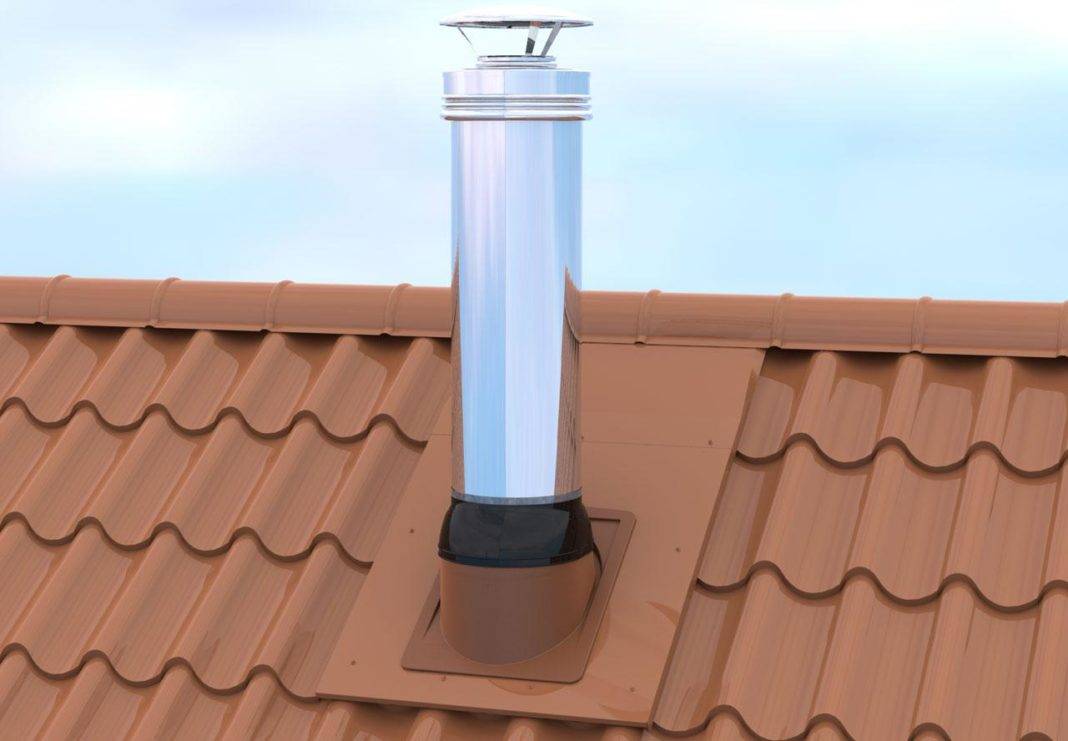

Как выглядит установленный дымоход через металлочерепицу

Кроме того, металлочерепица это не только листы профилированного металла, это еще целый набор разных доборных элементов, позволяющих собрать кровлю, отвечающую всем нормативам и стандартам. В число таких доборных элементов входит и несколько специфических деталей, предназначенных для обустройства кровельных переходов внутренних коммуникаций и систем через крышу. В число таких элементов входят:

• Антенные выводы;
• Выводы вентиляционных каналов;
• Слуховые окна;
• Окна световых туннелей;

И конечно, в число таких доборных элементов входит набор деталей для обустройства прохода дымохода через металлочерепицу.

Уход за системой

Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:

1. Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
2. Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.

Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.

Подготовка к монтажу

Обустройство отверстия в перекрытии

Подготовительные мероприятия в данной ситуации сводятся к защите мест прохождения дымохода через межэтажные перекрытия. Для безопасной прокладки труб на таких участках применяется особый конструктивный элемент (так называемый «проходной патрубок»), порядок монтажа которого выглядит следующим образом:

1. Перед установкой патрубка последний должен быть тщательно подготовлен (закрыт снаружи слоем термоизоляционного материала, размещаемого вдоль его стенок).
2. После этого осуществляется изоляция внутренней полости патрубка и подготовка его к установке. С этой целью сначала производится разметка места его прокладки в потолке, а затем вырезается проём требуемого размера.
3. Сразу же вслед за этим в зоне контакта патрубка с перекрытием укладывается наружный теплоизоляционный слой, после чего монтируется сам патрубок.
4. С целью дополнительного отвода тепла между патрубком и основной трубой необходимо предусмотреть небольшой воздушный зазор.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

• в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
• перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
• в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
• на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

Правильный проход перекрытия

Противопожарная безопасность всегда стоит на первом месте

Для соблюдения соответствующих правил во время собственноручной сборки устройства для отвода дыма, важно правильно пройти перекрытие

• Здесь потребуется короб для обустройства прохода. Он может, без проблем, выполнен самостоятельно из стали с оцинковкой. Диаметр трубного отрезка должен оказаться немного больше, чем размер отверстия для входа.
• Базальтовая вата, поверхность которой фольгирована, должна быть наклеена на патрубок с внутренней стороны. Все части патрубка, которым в процессе дальнейшей эксплуатации предстоит соприкасаться с деревянными поверхностями перекрытий, должны быть с закрепленными кусками базальтового материала.

Нередко при продаже проходники уже входят в комплектацию устройства дымохода. Довольно часто при монтаже труб, их прикрепляют к жесткой конструкции при помощи хомутов, или собирают непосредственно внутри перекрытия, используя разгрузочные платформы.

Подготовительные монтажные работы

Для того, чтобы дымоход безопасно проходил между этажами, необходимо соблюдать правильную последовательность при монтажных работах. Устройство проходов сквозь перекрытия возможно выполнить своими руками при использовании специальных патрубков.

Перед тем как будет произведена установка патрубка, его нужно предварительно подготовить. Изоляционный слой материала устанавливают по стенкам патрубка. Для этих целей используют маты, которые изготовлены из базальтовых волокон (минеральная вата). Затем изолируют внутреннюю, а также все примыкающие части патрубка.

Схема монтажа сэндвич-дымохода.

Следующим этапом является монтаж проходных патрубков. Для этого требуется, первоочередно, точное определение места в потолке, где будет находиться сендвич труба. Затем следует разметка, по которой вырезают проем в перекрытиях. В местах касаний патрубка и потолка накладывается изоляционный слой из минеральной ваты.

На данном этапе потолок уже готов к установке сэндвич дымохода. Элементы трубы проводят через перекрытие потолка. При этом параметры трубы рассчитывают таким образом, чтобы они позволяли дымоходу проходить полностью, и не имелось места соприкосновения с потолком. В таких местах стыковать элементы нельзя.

Для обеспечения дополнительного снятия тепла между трубой и элементами патрубков оставляют устройство воздушных зазоров. После прохождения трубы дымохода через перекрытие требуется установка элементов защиты патрубка. Здесь необходима проверка вертикали ствола дымохода.

Монтаж дымохода удобнее всего рассмотреть на примере двухконтурных систем. Элементный монтаж производят снизу вверх, т.е. от оборудования отопления. Внутренняя труба сэндвич при установке должна заходить внутрь предыдущих труб. Внешнюю трубу надевают своими руками на предыдущие. Таким способом можно обеспечить надежную защиту слоя теплоизоляции от попадания конденсата.

Внутренняя труба сэндвич для печных дымоходов устанавливается «по конденсату», что позволит стекающей воде избежать препятствия в виде шва на трубе, а значит, не будет затекания.

Для обеспечения максимальной надежности и долговечной герметизации установка дымохода выполняется с применением герметиков с рабочей температурой не меньше ста градусов.

Тройник, колено, стык трубы и прочие элементы скрепляют своими руками с помощью хомутиков. Тройники должны закрепляться опорным кронштейном, а на каждые 200 см дымоходной трубы нужно установить кронштейны креплений к стенам.

На следующих этапах необходимо учесть важные детали:

• в дымоходной трубе должны отсутствовать горизонтальные участки, превышающие длину одного метра;
• каналы трубы не должны прикасаться к газовому трубопроводу, электрическим проводам и любым другим коммуникациям;
• при прохождении сэндвич трубы через любой вид перекрытия − стену, крышу, потолок должны обязательно устанавливаться заизолированные утеплителем патрубки (изоляции нужно проводить с учетом всех требований пожаробезопасности);
• для регулярной чистки трубы для сэндвич дымохода нужно установить ревизию (специальные отверстия с дверцами) либо стаканы (съемные части). Делайте упор на том, что труба нуждается в профессиональной очистке, производящейся в необходимые сроки и при соблюдении всех норм.

Если имеется подробная инструкция, необходимые инструменты и материалы, то монтаж сэндвич трубы вполне возможно произвести своими руками. Установка сэндвич труб дает гарантию долгой и надежной службы дымохода.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10
