Выбор материала и расчёт параметров труб для дымохода

Дымоотводящие конструкции из нержавейки

Дымоходы для очагов такого типа – это наборные конструкции. Длина и диаметр трубы для камина, произведенной из нержавеющей стали, могут быть самыми разными. Такие изделия часто выпускают в комплекте с керамическими и помещают внутри стальных.

Дымоходы, произведенные из оцинкованной нержавейки, отличаются такими преимуществами:

  • их можно монтировать без фундамента, поскольку они имеют незначительный вес;
  • сбор и установку конструкции разрешается выполнять после завершения строительства;
  • они дешевле по стоимости, чем блочные и керамические системы;
  • в случае необходимости произвести замену отдельных элементов будет несложно.

Недостатком дымоходов из стали является потребность в дизайнерском решении в случае оформления интерьеров, если такая конструкция установлена в помещении.

По какой цене можно выгодно купить крепление для телевизора на стену

Устройство выдерживает нагрузку до 40 кг и позволяет фиксировать телевизоры с большой диагональю – 32−55 дюймов. Его корпус изготовлен из прочного металла и имеет стильный дизайн. Благодаря этому механизму экран может поворачиваться вокруг своей оси на 120°. Есть возможность изменения угла наклона. Цена на модель составляет 1600 рублей.

При необходимости купить поворотное крепление для телевизора, стоит обратить внимание на модель KSL WM227T. Она представляет собой универсальное крепёжное устройство для плоских экранов

По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм

Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей

По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Что собой являет керамическая труба для дымохода?

Это многослойная конструкция, которая отличается прочностью, хорошими теплоизоляционными характеристиками. Керамические дымоходы состоят из наружной и внутренней оболочек, промежуточного слоя утеплителя. Особенностью теплоизоляции является огнестойкость. Если дымоход не удовлетворяет этим требованиями, срок его службы сокращается, а вместе с тем возрастает риск возникновения пожароопасной ситуации.

Наружная оболочка может быть изготовлена из бетона или керамических блоков. В качестве утеплителя используется любой огнестойкий теплоизоляционный материал. Внутренняя оболочка изготавливается из керамики. Благодаря этому поверхность в трубе для отведения продуктов горения характеризуется гладкостью, что препятствует оседанию избыточного количества сажи на стенках дымохода.

За счет конструкционных особенностей они получили название «сэндвич». Благодаря наличию слоя теплоизоляции исключается вероятность появления конденсата на внутренней поверхности трубы. Влага способствует обледенению дымоотвода в зимнее время, что является причиной снижения эффективности его работы.

В наружной оболочке трубы предусматриваются отверстия. Они предназначаются для усиливающей арматуры. Благодаря этому повышается надежность конструкции. Необходимость в упрочнении возникает из-за наличия керамических элементов.

Где используется такой дымоотвод?

Основное направление применения — отведение дыма от объектов разного целевого назначения. Сэндвич-дымоход подводится к воздуховоду котла, печи, камина. Трубопровод для отвода продуктов горения устанавливается на объектах, оборудованных разными отопительными системами. Функционировать котлы могут на топливе разных типов:

  • дрова;
  • газ;
  • жидкое топливо;
  • твердое топливо, например, дрова, уголь и т. д.

При этом на внутренней поверхности копоть оседает не так интенсивно, как на стенках кирпичных аналогов.

Требования к дымоходам из керамики

Для обеспечения надежности системы отопления, поддержания ее работоспособности на необходимом уровне монтаж труб, отводящих продукты сгорания топлива печи, котла или камина, должен производиться при условии, что соблюдены правила установки конструкции на всех участках от отопительного прибора до крыши. Требования к дымоходам из керамики:

  • общая высота не должна быть менее 5 м, наоборот, приветствуется установка конструкции большей длины, в результате усиливается тяга в сэндвич-дымоходе;
  • если крыша плоская, верхняя точка трубы должна возвышаться над поверхностью на 1 м 20 см (больше разрешено, меньше — нет);
  • верхняя точка керамической трубы для дымохода не может располагаться ниже конька крыши;

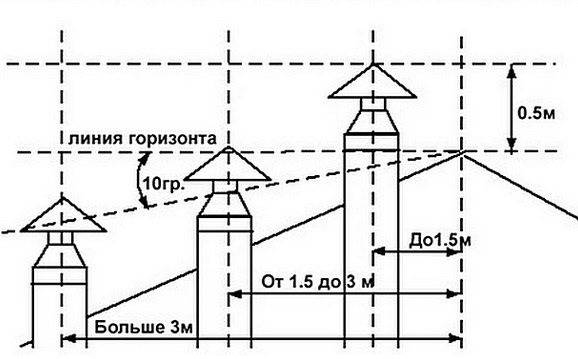

  • торцевой участок трубы должен возвышаться на 50 см над коньком, парапетом;
  • внутренний диаметр канала дымоотвода не может быть меньше размера патрубка отопительного прибора, через который отводятся продукты сгорания топлива.

При монтаже сэндвич-дымохода следует учесть и свойства покрытия крыши. Например, если материал горючий, то расстояние от конька до верхней точки трубы не может быть меньше 1 м, наоборот, следует обеспечить безопасность при эксплуатации системы отопления объекта и сделать дымоотвод выше (1,5 м от конька).

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер

Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов

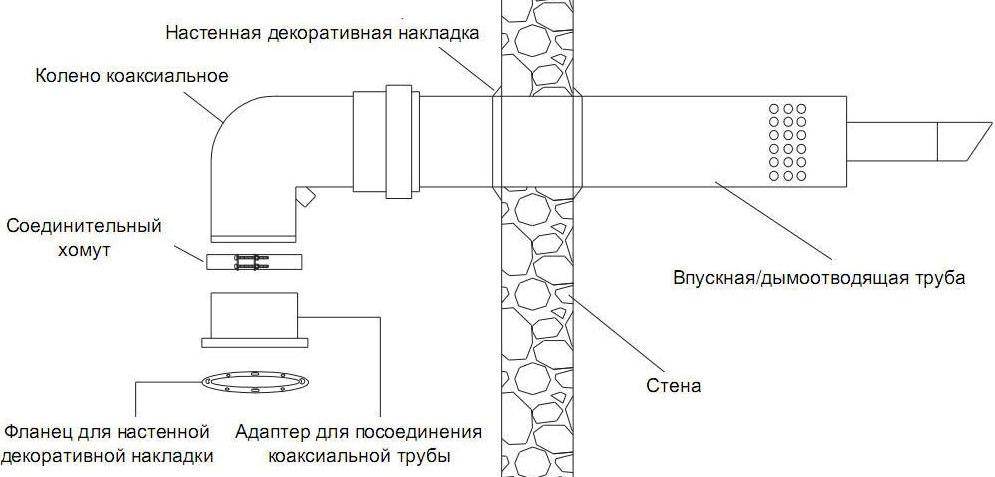

Требования к установке коаксиальных дымоходов

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что:

  • При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод. Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.
  • Труба располагается в горизонтальной плоскости, но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.
  • Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

  • устойчивости к высоким температурам и их перепадам;
  • малому весу;
  • прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Как рассчитывается диаметр дымовой трубы

Определение необходимого диаметра дымовой трубы выполняется для того, чтобы произвести расчет тяги. При известной мощности отопительного агрегата можно положиться на рекомендации, согласно которым:

  • если мощность ниже 3,5 кВт, то будет достаточно дымохода сечением 0,14х0,14 м;
  • при мощности в четыре-пять кВт оптимальным будет сечение 0,14х0,2 м;
  • при мощности в пять-семь кВт – 0,14х0,27 м.

Проведение расчета сечения дымовой трубы требует следующих данных:

  • количества топлива, потребляемого за один час (сведения содержатся в паспорте оборудования). Этот параметр рассматривается как основной;
  • показателей температуры газа, входящего в трубу (также паспортные данные, порядка 150-200º С);
  • высоты дымохода;
  • скорости движения газа в трубе, обычно принимаемой за 2 м/с;
  • показателя естественной тяги, принимаемого, по общему правилу, за 4Па.

Рассчитать его несложно, умножив высоту дымовой трубы на разность плотностей атмосферного воздуха и дымового газа.

Воспользоваться можно такой формулой:

d2 = 4V/πW, в которой:

d2 – искомая величина площади поперечного сечения; V – объем газа; W – скорость движения газа в трубе.

Формула расчета диаметра:

S = m/ρw, в которой:

S – площадь сечения; m – величина расходуемого в течение часа топлива; ρ – плотность газов в дымовой трубе. Как правило, упрощая расчеты, ее принимают как равную плотности воздуха; w – скорость газов в дымовой трубе. В случаях, когда величину диаметра дымовой трубы необходимо определить с высокой точностью, лучше прибегнуть к помощи специалистов, обладающих необходимой квалификацией. Для обустройства дымохода для частного домовладения вполне достаточно будет придерживаться рекомендаций самого общего характера.

Проведение аэродинамического расчета дымовой трубы, осуществленное достаточно квалифицированно, позволяет рассчитывать на многолетнее успешное функционирование отопительной системы. Добившись хорошей естественной тяги и высокой пропускной способности, можно не беспокоиться, что дымоход будет забиваться сажей и требовать ремонта. Грамотно проведенные расчеты обусловят работу котельного оборудования в полном соответствии с требованиями экологических норм. Будет достигнуто сочетание двух факторов, обеспечивающих существование, соответствующее нормам современной цивилизации – комфортной температуры в отапливаемых помещениях и отсутствия ущерба окружающей среде и человеческому здоровью.

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов:
температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики. Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*1.55/3600=0,043 м3/сек

d=√4*V/3,14*2=0,166 мм

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2

D= √4 х 370 / 3,14 = 21.7 см.

Требования

Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов. Поэтому она должна соответствовать по диаметру выходному патрубку

Основные параметры отопительных агрегатов указаны в требованиях СНиП

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

  • фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
  • размер теплоизоляции — от сорока до шестидесяти миллиметров;
  • длина трубного изделия — от 0,5 до 1 метра;
  • толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
  • наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
  • внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

  • растяжек, хомутов и кронштейнов;
  • опорных площадок и защитных фартуков;
  • оголовок, заглушек и колпаков-флюгарок;
  • кровельных уплотнителей;
  • декоративных накладок узлов прохода;
  • компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
  • ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Правила эксплуатации ремонта и чистки

Правила эксплуатации дымоходов запрещают:

  • Использовать дымоходный контур для сушки обуви и вещей.
  • Производить растопку теплогенератора легковоспламеняющимся или не рассчитанным на мощность дымоотвода топливом.

Профилактический осмотр, при котором обязательно проверяется тяга, целостность, герметичность контура, и чистку дымоходного канала следует производить не менее 2 раз в год. Толщина зольного налета в трубе, превышающая 2 мм, — однозначный сигнал о необходимости проведения процедуры очистки контура.

Чистку дымоходов можно выполнять 2 способами:

  • Механически, посредством специального ершика и других приспособлений.
  • Химически, с помощью размещаемых в топке «чудо-поленьев», выделяющих при горении соединения, провоцирующих отслоение от стенок дымохода нагара.

Установка трубопровода

Для монтажа дымохода допустимо использовать любые из рассмотренных нами трубных изделий. Но для этого нужно соблюдать определенные правила. Схема, изображенная ниже поможет вам справиться с этой задачей.

Схема для установки дымохода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

  1. Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
  2. Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
  3. Максимальное количество поворотов не должно превышать трех.
  4. Стыки труб не должны находится в местах прохода через перекрытия.
  5. Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
  6. Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
  7. Снизу вертикальных участков ставят сборник конденсата.
  8. Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Разновидности материалов

На сегодняшний день существует несколько основных материалов, из которых изготавливаются дымоходные трубы. Это и проверенные временем, классические материалы, и современные решения, которые обладают высокими техническими характеристиками и довольно просты в установке.

Помимо классификации по материалу изготовления, трубы для дымохода подразделяются на виды и по другим параметрам:

  • по конструкции;
  • по форме сечения.

По форме сечения выделяют следующие виды этих изделий:

  • круглые;
  • квадратные;
  • прямоугольные;
  • овоидные (овальные);
  • многоугольные.

Однако материал детали — самый важный фактор, который больше всего влияет на эксплуатационные характеристики системы.

Кирпичные и каменные дымоходы применяются уже не одно столетие и популярны до сих пор

Раньше дымоходные трубы выполнялись из самых простых, подручных материалов и необходимо было обеспечить безопасность дымоходной конструкции. Поэтому материал должен был быть не только простым, но и пожароустойчивым. Для таких целей лучше всего подходила глина или кирпичи, однако, на сегодняшний день промышленность шагнула далеко вперёд и сейчас можно встретить большое разнообразие изделий из современных материалов, которые обладают множеством преимуществ.

Рассмотрим основные материалы, из которых производятся трубы для дымоходных конструкций:

  • нержавейка;
  • чугун;
  • кирпич;
  • керамика;
  • бетон;
  • асбестоцемент.

Существуют и нестандартные изделия, выполненные, например, из вермикулита. Каждому материалу присущи свои уникальные свойства, поэтому для выбора труб для конкретной ситуации рекомендуется изучить каждый, из вышеперечисленных материалов.

Сегодня можно встретить стальные, керамические, вермикулитовые дымоходы и даже комбинированные конструкции

Изготовление и установка дымохода своими руками

В нынешний век стандартизации и качественных заводских материалов лучше не рисковать и не изготавливать дымоход самостоятельно.

Какие материалы лучше применить?

Кирпичные дымоходы требуют определенных навыков, фундамента, много времени – их обычно строят в процессе строительства дома (или модернизируют старые печные, если это возможно).

Керамика – довольно хрупкий материал, и браться за ее монтаж самому стоит только в том случае, если Вы имеете опыт монтажных работ на кровле и уже работали с керамическими конструкциями.

Достаточно прост монтаж стальных дымоходов.

Чертеж и схемы

Перед тем, как подключить дымоход, необходимо изучить инструкцию отопительного агрегата – в нем указан диаметр выводного патрубка, к которому будет подключаться дымовая труба. Затем замерить высоту трубы внутри дома, чердака, определить высоту надкровельной части; продумать размещение, крепление и форму трубы – будут ли наклонные участки и т.д.

Затем советуем начертить детальную схему или чертеж – они помогут определиться с количеством труб, соединительных элементов, креплений, других комплектующих для дымоотвода.

Расчет размеров

Длину следует определить в соответствии со строительными нормативами (см. выше).

Внутренний минимальный диаметр – определяется по инструкции к котлу.

Установка дымохода и особенности монтажа

В продаже имеется большой труб различных длин, колен, тройников, ревизий, кронштейнов, хомутов, элементов с разгрузочными платформами для опирания трубы на кровлю или перекрытие.

Монтаж начинают с установки котла. При горизонтальном расположении патрубка присоединяют к нему тройник – снизу к тройнику крепится емкость (так называемый «стакан») для конденсата. К котлам с верхним расположением патрубка монтируют трубу длиной 1 м, затем колено с ревизией, затем тройник – и все элементы аналогично первому варианту. Затем снизу вверх монтируют собственно элементы дымоотвода. Они соединяются с помощью специальных хомутов. Через перекрытия элементы проводят в кожухе из стальной трубы большего диаметра, зазоры изолируют минеральной ватой. Монтируют специальные элементы с разгрузочными платформами так, чтобы они опирались на перекрытие или кровлю и служили дополнительной опорой для дымохода.

В местах изгиба короба необходимо устанавливать ревизии со специальными лючками для прочистки.

Сверху на дымоход монтируют конус и дефлектор. Если кровля выполнена из горючих материалов – монтируют искрогаситель. Если кровля негорючая – можно без него обойтись.

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.


В процессе строительства при решении вопроса как сделать дымоход для камина, не следует забывать о тепловом расширении материалов, возникающем при эксплуатации.

Как грамотно рассчитать дымоход для печей, советы мастеров

В современных коттеджах часто бывает камин. Темными зимними вечерами приятно посидеть у камина и выпить чашечку вкусного кофе. Важная составляющая камина — дымоход.

Дымоход необходим для выброса продуктов сгорания наружу и создания тяги. Все трубы изготовлены из специальных жаропрочных материалов и собраны по специально установленным правилам, обеспечивающим бесперебойную и безопасную работу всей топочной системы. При установке трубы высота дымохода и другие особые моменты, которые мы учтем в статья учтена.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом — дерево или кирпич. Деревянная вилла горит быстрее и менее надежна с точки зрения пожарной безопасности, чем кирпичный

При установке трубы очень важно правильно произвести расчет, чтобы продукты горения выводились из помещения без вреда для здоровья

При установке трубы необходимо правильно установить тягу, обеспечивающую безопасный отвод угарного газа. Оптимальная высота трубы — не менее пяти метров.

  • Выберите подходящий материал
  • Рассчитать высоту дымохода
  • Рассчитать сечение дымохода
  • Рассчитать диаметр дымохода

стоит учитывать топливо, которым будет топиться ТЭН. В зависимости от этого нужно правильно подобрать материал для трубы:

Эксплуатационные свойства кирпичного канала не велики. Срок службы не превышает семи лет, и уровень безопасности также не соответствует требованиям. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для заделки.

Асбестоцементная труба очень экономична, но не экологически чиста. При нагревании выделяет канцерогены. Самый надежный, но и дорогой материал для труб — шамот. Он отвечает всем требованиям пожарной безопасности, надежен и практичен. Жизнь шамота довольно долгая.

Давайте посмотрим на видео видов каминных систем:

Стальной камин — самый прочный из всех благодаря модульной конструкции. Вы всегда можете заменить поврежденный участок трубы на новый. Стальной швеллер изготавливается из пластика, из него можно сделать любое количество колен. Стальная рама вращается и складывается с обеих сторон. Это универсальный материал для каминов и печей любой модификации.

Дымоход из керамического материала устанавливается в больших помещениях. Самым популярным считается камин, совмещенный с двумя ступенями. Похоже на трубу с двумя дымоходами.

Характеристики дымоотводной трубы

Вне зависимости от материала и типа отопительного прибора дымоход должен соответствовать следующим нормам:

  • Идеальная гладкость внутренних стенок трубки
  • Круглое сечение
  • Нержавеющий материал
  • Беречь от огня
  • Иметь достаточную высоту (не менее 5 метров)
  • Достаточная толщина стенки

Марки используемой стали

Детали дымохода изготавливают из стали нескольких марок:

МаркаСвойства и область применения
304 и 316Обладают повышенной термоустойчивостью и стойкостью к агрессивным веществам, так как в их состав входят молибден и никель. Подходят для газового оборудования. Сталь 304 дешевле, так как в ней меньше добавок, что незначительно снижает стойкость к кислотам.
409Подходит для отопительных систем, использующих твердое топливо.
439Содержит титан и алюминий, универсальна, температура эксплуатации – до 850 градусов.
430Меньше других устойчива к воздействию кислот, но не боится повышенной влажности. Используется для внешнего кожуха.
316i, 321 и 310sМарки устойчивы к кислотному воздействию, пластичны, универсальны. 316i и 321 выдерживают температуры порядка 850 градусов, а 310 s – до 1000.

Пример расчета трубы

И, наконец, расчет дымовых труб на конкретном примере. Дымоход в нашем случае представляет собой металлическую изолированную трубу.

  • 1.Предположим, что печи на 1 час работы требуется 10 кг дров, (влажность топлива 25%).
  • 2. Объем газов (V) в нормальных условиях — 10 м³/кг (с учетом коэффициента избытка воздуха).
  • 3.Температура на входе ─ 150 градусов. Значит , Vг = (10∙10∙1.55)/3600. После всех вычислений объем газов ─ 0, 043 м³/сек.
  • 4. Если скорость газов за 2м/сек., можно вычислить диаметр трубы дымохода:

Все полученные результаты надо подставить: dт = √4∙0.34∙0.043∙(1+150/273)/3.14∙10∙3600. После всех вычислений, получаем необходимый диаметр: 0.165 м.

Доборные элементы для монтажа

Диаметры дымохода из нержавейки и соответствующие присоединительные размеры таких фитингов стандартизированы и обеспечивают их свободную стыковку.

Заглушка на дымоход устанавливается в нескольких случаях. Например, при переходе с горизонтального участка на вертикальный. В этом случае целесообразно на нижнем отводе установить заглушку, позволяющую удалять твердые продукты горения при очистке дымового канала.

Возможность перехода на другие диаметры трубопрокатов дает использование воллеров.

Регулируемая заглушка из нержавейки – шибер – позволяет эффективно регулировать силу тяги в системе отведения продуктов горения.

Утепление конструкции

Учитывая высокие качества применяемого материала, возникает закономерный вопрос – зачем утеплять дымоходную трубу из нержавейки?

Дымоходная одностенная труба продается без покрытия или уже в изоляции из базальтовой ваты.

Еще одна причина, зачем утеплять дымоход из нержавейки – более безопасная проводка ее через стену или потолочное перекрытие.

Когда необходимо устанавливать керамические трубы

Частое использование моющих средств может привести к тому, что придется задуматься об установке изделий из керамики для системы внутреннего водоотведения. Такой подход является оптимальным, так как эмаль подобных труб, нанесенная на их внутреннюю поверхность, успешно противостоит агрессивным веществам, попадающим в стоки канализации, вне зависимости от их концентрации.

Что касается наружного водоотведения, то здесь также оправдана установка керамических труб. В почве содержится достаточная концентрация веществ, отличающихся химической активностью, которые способны спровоцировать выход трубопровода, выполненного из привычных материалов, из строя. При этом керамические конструкции обладают более низкой стоимостью за погонный метр по сравнению с подобными изделиями из чугуна или бетона.

Оптимальные показатели диаметра дымовой трубы

Полный расчет дымовой трубы довольно сложно выполнить неспециалисту. Для этого лучше воспользоваться советами теплотехников по выбору оптимально показателя:

  1. При максимальной тепловой мощности отопительного устройства до 3.0 кВт, предостаточно будет трубы диаметром 140 мм.
  2. Если котел обладает мощностью до 4.5 кВт — оптимальные габариты дымоотвода — не меньше 140мм.
  3. При применении высокомощного котельного устройства в 7.5 кВт, Д трубы дымохода обязан быть не меньше 150 мм.

Пользователь, которому известна тепловая мощность котла, может по оптимальным значениям сделать прикидочный расчет дымовой трубы и согласовать ее с показателем выходного патрубка котла. Также можно обратиться к инструкции завода-изготовителя, в которой регламентирована схема установки со всеми параметрами дымовентиляционной системы. В случаях, когда теплопроизводительность неизвестна проводят расчеты по часовому расходу топлива, сжигаемого установкой либо определить данный показатель по паспорту на теплогенератор.

Не менее важным показателем для точного расчета геометрических параметров дымоотвода является температура уходящих газов на входе в трубную часть.
Этот параметр связан с видом и качеством сжигаемого топлива и эффективности поверхностей нагрева котла. Для правильного настроенного оборудования он должен быть в пределах 150-200 С.

Для каминов также важным значением обладает показатель оптимальной скорости движения газа по дымоотводящей системы,обычно этот показатель принимается 2 м/с с показателем естественной печной тяги – 4 Па на 1 м дымовой трубы.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
