Устройство и монтаж отопления с помощью полипропиленовых труб: от проекта до сварки

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
4. Его использование положительно влияет на теплоотдаче системы.
5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

1. PN25.
2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект

В этом проекте должны быть следующие моменты:

1. Чертеж котловой обвязки.
2. Все диаметры используемых труб.
3. Нюансы крепления и монтажа всех отопительных приборов.
4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

• выберите вначале место для их размещения;
• подведите к ним трубы;
• соедините их между собой;
• произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

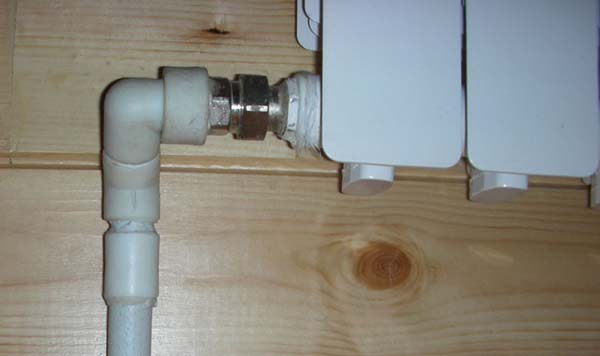

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
стоимость труб из полипропилена доступна для рядового потребителя;
благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
прочность полипропиленовых труб весьма высока;
не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

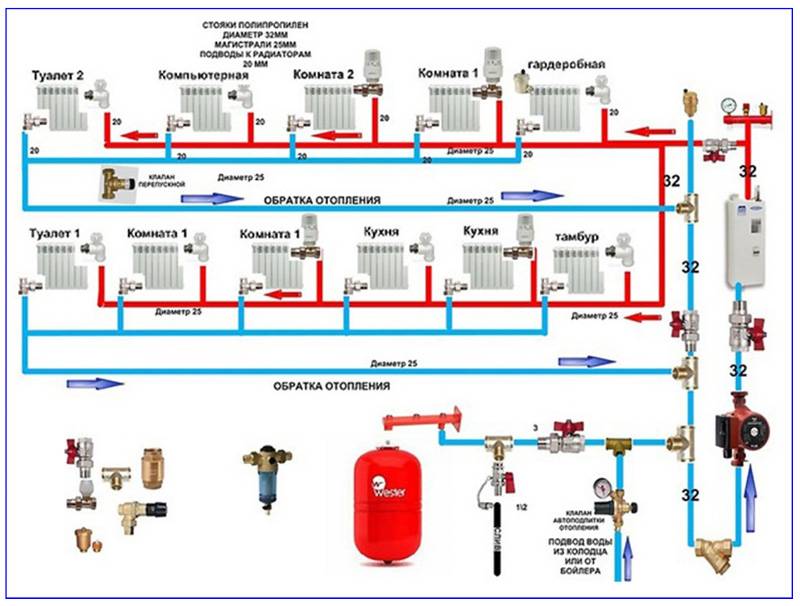

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

Чего надо избегать во время сваривания

В момент соединительных работ фитинга и частей пластиковой конструкции, они должны прилегать плотно, чтобы исключить зазор превышающий 1 мм, иначе между внутренними упорами и торцом будет промежуток, который негативно повлияет на дальнейшую эксплуатацию всей системы.

Не совершайте ненужных силовых действий, в момент соединения деталей, потому что это приведет тому, что внутренний упор трубы и её торцом будет образован грат, который создаст препятствие для проводимости жидкостей внутри ее.

Способы укладки

Вопрос разводки ПП систем становится первым при монтажных работах. При этом приходится решать, скрывать трубную систему в стены, или тянуть ее открытым методом. Особенно критично это для малогабаритных квартир, ведь коммуникации занимают много пространства.

Открытый монтаж – это протяжка магистрали поверх стены или пола.

При возможности сооружение прячут под декоративную постройку. Преимущества в данной ситуации следующие:

• Возможность прокладывать трубопрокат из любого материала.
• Простые монтажные действия.
• Простая компоновка.
• Невысокая стоимость.
• Возможность постоянно контролировать трубную систему.

Недостатки таких конструкций такие:

• Непрезентабельный внешний вид.
• Существенные потери полезной площади. Это очень болезненно для маленького помещения, где пара лишних сантиметров – это дополнительное место, где станет сантехника.
  Скрытый монтаж – это сооружение, которое отличается эстетичным видом, так, как магистраль проходит в стене или полу.

Этот вариант позволяет обойтись без потери полезного пространства. Но он и не лишен недостатков, в виде:

1. возможность брать трубопрокат только из определенных материалов;
2. трудоемкие подготовительные работы. Более сложный монтаж;
3. невозможность провести ремонт без разборки и разрушения сооружения.

Как производить разводку ПП сетей

После того, как определен способ прокладки трубопровода, и мы знаем размеры сантехнических приборов, можно разработать разводку системы, которую нужно будет проложить в квартире или в доме.

Эти правила простые:

• Трубные изделия не должны пересекаться.
• Канализация и водопровод протягивается максимально близко.
• Вся система должна быть простой.
• Расположенные вертикально отводы оснащают гибкими шлангами.
• Профессиональные мастера называют ПП сортамент самым подходящим вариантом для обустройства разводки любой магистрали. Основной их характеристик данных товаров является простой монтаж, а именно спайка, которую можно выполнить самому.

Как выбрать сварочный аппарат чтобы паять полипропиленовый трубопрокат

Выбор аппарата для сварки – дело нетрудное, если внимательно изучить рекомендации специалистов. Если выполняется сварка магистрали диаметром до 63 мм, то в таких действиях предусматривается использование муфт и раструбов. Если детали для состыковки больше объема в 63 мм, то для сварки полипропиленовых труб лучше применить стыковой способ.

Трубный сортамент, не превышающий 40 мм, варим, используя аппарат для раструбной сварки полипропиленовых труб. Когда сечение магистрали больше 49 мм, то скрепить элементы помогает приспособление, имеющее центрическое устройство.

Оборудование, выполняющее сварочные работы с полипропиленовыми трубопроводами, условно делят на такие виды:

• Механические. Эти приспособления применяют для магистралей большого объема.
• Ручные. Данный вид агрегатов превосходно подходит для самостоятельного применения. Им можно соединять магистрали с объемом до 125 мм.

Какой сварочник выбрать, следует решать, исходя из особенностей сооружаемой системы

Так же важно, чтобы в комплекте состоял набор насадок. Это позволит работать с магистралями различного объема

Помимо сказанного начинающему мастеру понадобится знать – не стоит покупать дешевые инструменты. Как правило, на них насадки оснащают некачественным покрытием. Соответственно, спаять качественное сооружение таким агрегатом невозможно.

Домашнему мастеру стоит выбрать специальный агрегат для сварки небольшого размера. Этого вполне хватит для потребностей бытовой магистрали.

Сварка полипропиленовых труб своими руками – не является сложным заданием, если изучена вся методика, и начинающий мастер имеет желание сделать эту работу. Любой электросварочный аппарат станет отличным помощником. А купив к нему полный набор нужных насадок, можно существенно сэкономить финансы и время.

Правила пайки полипропиленовых труб.

Полипропиленовые трубы и фитинги соединяются друг с другом при помощи пайки. Метод несложный, но тем не менее некоторые правила нужно соблюдать. Перечислим эти правила ниже:

Первое, что нужно сделать это подготовить к работе сварочный аппарат — смонтировать на греющей поверхности необходимые насадки, установить сварочный аппарат на штатив (аппарат должен стоять на ровной поверхности), включить в сеть и выставить на термостате необходимую температуру (на дешевых китайских аппаратах выставлять ничего не нужно — они нагреваются до 260° С автоматически).
После того как «сварочник» разогрелся до рабочей температуры, можно приступать к пайке. Перед пайкой необходимо ровно отрезать трубу, убрать с ее краев заусенцы и отметить маркером расстояние, на которое труба будет вставляться в раструб. Производители еще рекомендуют обезжиривать поверхность труб, но вполне достаточно, чтобы труба просто чистой. Для армированных металлической фольгой труб необходимо воспользоваться специальной зачисткой (для труб с наружной армировкой) или торцевателем (для труб с внутренней армировкой)

Если труба армирована стекловолокном, то нужно просто ровно отрезать.
Далее фитинг и труба вставляются в насадку на сварочном аппарате (важно вставлять трубу и фитинг ровно, иначе пайка будет некачественной) и вы начинаете отсчитывать время, необходимое на разогрев. Для разных диаметров труб время будет разным (его мы приведем ниже в таблице).

Диаметр, мм.	Расстояние, на которое нужно вставлять трубу в раструб, мм.	Время нагрева, сек.	Время охлаждения пайки, мин
20	17	6	2
25	19	7	2
32	22	8	4
40	24	12	4
50	27	18	4
63	30	24	6
75	32	30	6
90	35	40	8

После завершения работ, необходимо выключить сварочный аппарат из сети и дождаться пока он остынет. После этого можно скручивать насадки и складывать его в ящик. Не стоит остужать сварочный аппарат при помощи воды. Это приведет к поломке оборудования.

Для большей наглядности всего, что сказано выше посмотрите вот это видео:

Для монтажа полипропиленовых труб у стен и в труднодоступных местах вам понадобится напарник. Бывают сложные случаи, когда приходится использовать двух напарников и два паяльника одновременно. Поэтому заранее ищите себе компаньона для проведения монтажных работ.

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.

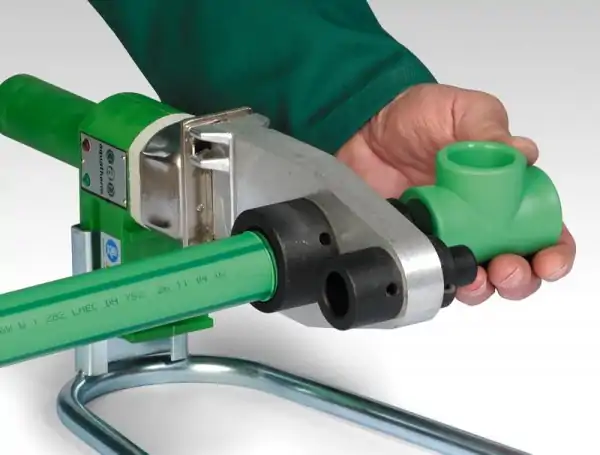

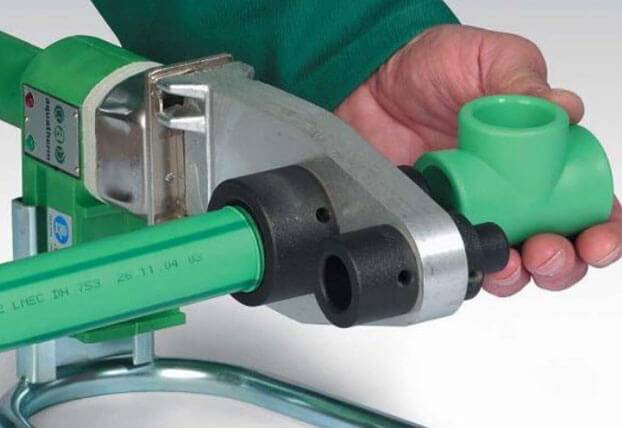

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Внимание! Поверхность свариваемого полипропилена должна быть чистой и сухой. Используем ветошь и обезжириватель

Обязательно удаляем воду в случае ремонта или переделок системы.

Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.

Виды монтажа труб отопления

Труба из полипропилена для отопления

1. Системы отопления с верхним разливом не требуют установки циркуляционного насоса, поскольку основной принцип их действия предусматривает самотечную циркуляцию воды, что является особенно эффективным для зданий с частыми перебоями подачи электроэнергии.
2. Системы с нижним разливом (разводка труб лучевая). Контур такой системы создается путем установки пластикового или металлопластикового трубопровода, позволяющего выполнить любые изгибы и соединения.Такие системы, являющиеся наиболее распространенным вариантом монтажа, обладают следующими преимуществами:

• Довольно высокий КПД системы отопления;
• Обеспечение насосом определенного насоса позволяет использовать трубы для отопления ПП меньшего диаметра;
• Возможность полного скрытия трубопровода в стенах и полу.

Дополнительный материал: Обвязка котлов отопления

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:

• котел;
• радиатор;
• краны шаровые;
• гайки, фиксирующие котел;
• очистительные фильтры;
• термоголовки для батарей;
• тройники, уголки;
• краны Маевского;
• разные клапаны;
• измерительные приборы;
• циркуляционный насос;
• распределители;
• крепеж.

https://youtube.com/watch?v=BlGNuAQyGvE

Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.

На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

Варианты систем отопления

Сегодня применяются две системы отопления, которые можно использовать для установки радиаторов отопления в доме: однотрубная и двухтрубная

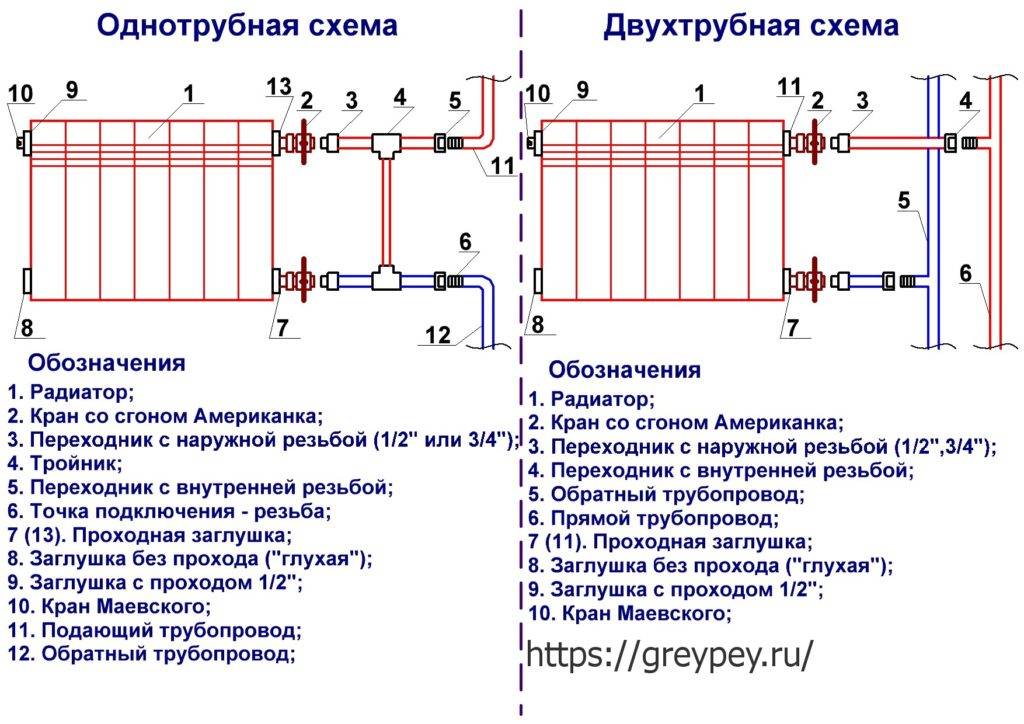

Одно трубная схема подключения радиатора отопления.

Однотрубная система представляет собой отопление, при котором горячая вода поступает во все здание, сверху вниз стекает по трубам и отопительным приборам, которые смонтированы в отдельных квартирах. Эта система сегодня довольно распространена, применяется она для многоквартирных домов. Но именно подобный метод монтажа имеет значительные недостатки:

• нет возможности регулировать температуру отопительного оборудования (в редких случаях есть шанс установить дополнительную дорогостоящую систему);
• на верхних этажах температура выше, чем на нижних;
• при необходимости проведения ремонтных работ отключается весь стояк;
• полное отключение от центральной системы отопления довольно сложное.

Двухтрубная система подключения радиаторов отопления представляет собой подачу горячей воды по одной трубе, а уже остывшей — по другой (это так называемая обратка). Все радиаторы при такой системе подключаются только параллельно. Применяется двухтрубная система отопления для частных домов, коттеджей.

Она не только очень удобна и эффективна, но и имеет такие преимущества, как возможность регулировки температуры радиаторов, которая будет одинакова для всех батарей вне зависимости от этажности.

Сама отопительная система состоит из таких элементов, как:

Двух трубная схема подключения радиатора отопления.

• радиаторы отопления с заглушкой внизу и клапаном наверху;
• пробка радиатора;
• терморегулятор и клапан (для двухтрубной системы);
• запорный кран;
• хвостовик;
• байпас (для двухтрубной системы);
• муфты и контргайки для крепления радиаторов отопления;
• стояки в виде отопительных труб (могут быть выполнены из полипропилена, полиэтилена, металла).

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия. применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН ООО «НТЦ Системы трубопроводов из полимерных материалов»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (про* токол от 14 ноября 2013 г. N9 44)

За принятие проголосовали:

Краткое наименование страны по МК {ИСО 3166) 004—97	Коа страны по МК |ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргыэстандарг
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарг
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2384-сг межгосударственный стандарт ГОСТ 32414—2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5 Настоящий стандарт соответствует международному стандарту ISO 7671:2003 Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Polypropylene (PP) (Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП)] и европейскому стандарту EN 1451*1:1998 Plastics piping systems for soil and waste discharge (low and high temperature) within the building structure — Polypropylene (PP) — Part 1: Specifications for pipes, fittings and the system [Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП) — Часть 1. Технические условия на трубы, фитинги и систему).

Степень соответствия — неэквивалентная (NEQ)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ()

Стамдартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

Проектирование отопительной системы

Теперь вы знаете, как именно нужно собирать пластиковые трубы в готовую систему. Но чтобы ее сконструировать, нужно выбрать подходящую схему климатической сети, то есть то, как именно будут располагаться трубы, подводящие теплоноситель к радиаторам отопления.

Об этом я расскажу ниже.

Организация циркуляции теплоносителя

Основные элементы системы отопления частного дома.

Как вы понимаете, водяная система отопления, о которой идет речь в этом материале, работает за счет движения разогретой жидкости по замкнутому кругу. При этом тепловая энергия, вырабатываемая котлом, с помощью воды или антифриза транспортируется к радиаторам отопления, где происходит обратный теплообмен.

Отопительный контур состоит из нескольких частей:

1. Котла, который греет воду или антифриз.
2. Труб, по которым горячая вода идет к батареям (еще называется прямой ход или ток).
3. Радиаторов отопления, в которых тепло от воды передается воздуху в комнате.
4. Труб, по которым остывшая вода течет к котлу (обратка).

Так вот, жидкость в контуре системы отопления может течь сама, за счет силы гравитации. А может и с помощью электрического насоса, который или является частью котла или покупается отдельно и врезается в обратку.

Опишу две эти системы отопления более подробно, так как от этого зависит способ монтажа труб отопления.

С естественным током теплоносителя

Схема водяного отопления с естественной циркуляцией теплоносителя.

В этом случае теплоноситель движется по трубам отопления самостоятельно, под действием силы тяжести. Кроме того, одновременно действует закон физики, согласно которому горячая вода имеет меньшую плотность, поэтому поднимается вверх. А потом, по мере остывания, плотность жидкости уменьшается, и она через обратку попадает снова в котел.

Чтобы все это работало, при монтаже труб отопления необходимо учитывать два фактора:

• нужно брать трубы большого сечения;
• монтировать их следует под небольшим уклоном.

Это простая схема и ее легко реализовать на практике. Но возникает одна проблема. У вас не получится использовать для этого полипропиленовые трубы, а тем более замуровывать их в стены. Да и общая протяженность системы не должна превышать 30 метров, что не всегда возможно.

Именно поэтому (и не только поэтому, если честно) я отдаю предпочтение системам с принудительной циркуляцией воды. О ней – в следующем разделе.

С принудительным током теплоносителя

Отопительная система с принудительной циркуляцией должна быть оборудована насосом.

Здесь, помимо котла, используется циркуляционный насос. Хотя часто так бывает, что нагреватель уже оборудован этим агрегатом и дополнительная его установка не требуется.

В системе отопления с принудительной циркуляцией теплоносителя жидкость движется быстрее, что уменьшает тепловую инерционность и увеличивает эффективность работы котла. Кроме того, в этом случае вам не нужно придерживаться определенного уклона при монтаже труб отопления, а также использовать детали увеличенного диаметра.

Для дачи я выбрал именно такую систему. Ее недостаток – неработоспособность при отсутствии электричества. Но так как я на всякий случай планирую там поставить дизельный генератор, для меня это не проблема.

https://youtube.com/watch?v=Qw2Nvx1gtO0

Выбор диаметра ПП труб для отопления

Когда требуется соединить металлопластиковые (МП) трубы с полипропиленовыми, нужно учитывать следующее соответствие диаметров:

• К МП 20 х 2 подводят ПП Dn 25 х 4,2;
• МП 16 х 2 = ПП Dn 20 х 3,4;
• металлические 26 х 3 = ПП Dn 32 х 5,4.

Не используйте для отопления трубы большого диаметра и вентили более 1,2.

Длина отопительной системы не должна превышать 50 м (приблизительно) иначе будет большая разница в t на входе и выходе. Для более точных расчётов нужно учесть все элементы и повороты системы, а также мощность котла.

Если требуется больше радиаторов (более длинный трубопровод, чем может «потянуть» котёл), то лучше сделать два отопительных контура.

Температура паяльника и время сварки

Температура спаивания ППР-труб одинакова для всех видов армирования и всех диаметров, и составляет 260℃. Такую температуру следует выставлять на термостате паяльника и
всегда её придерживаться. В процессе работ можно случайно провернуть терморегулятор, поэтому рекомендую иногда на него посматривать. Двести шестьдесят градусов по цельсию, плюс-минус
несколько градусов – не нужно делать температуру больше положенного!

Некоторые “ухари”, для увеличения скорости выставляют температуру 300℃ (обычно максимальную у паяльника). Скорость пайки конечно увеличивается, однако ухудшается качество и
существенно возрастает вероятность брака! Элементарный перегрев ухудшает прочность сварного шва, повышается вероятность появления загрязнённых участков (полипропилен липнет к насадке и
пережигается), часто происходят случаи запаивания внутреннего прохода трубы.

Так называемая “жопка” на жаргоне сантехников – запаянный в фитинге конец трубы, наглухо или с небольшой пропускной способностью. Зачастую такой брак становится причиной катастрофически
низкого напора воды или плохому нагреву отопительных приборов. Появляются “жопки” в результате превышения температуры и времени пайки – выставил высокую температуру на паяльнике или слишком
долго нагревал детали, а иногда и то, и другое.

Ещё одной причиной повышения температуры на паяльнике является нежелание напрягать грудные мышцы – нормальная температура пайки и качественный полипропилен заставляют немного
напрягаться!

Поэтому для правильного выполнения процесса, необходимо соблюдать как температуру, так и время нагрева спаиваемых деталей. Время прогрева трубы и фитинга зависит от диаметра. Данные приведены
в таблице ниже и справедливы для любых типов полипропиленовых труб.

Таблица времени нагрева, сварки и остывания полипропиленовых труб и фитингов

Время	Диаметр трубы (наружный), мм
20	25	32	40	50	63	75
Время нагрева, сек	5	7	8	12	18	24	30
Время сварки, сек	4	4	6	6	6	8	8
Время остывания, сек	120	120	220	240	250	360	400

Попробуйте повернуть телефон в положение “пейзаж” или измените масштаб браузера.
Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

Данные из таблицы справедливы для температуры окружающего воздуха 20℃. Вообще кончено температура пайки может меняться в зависимости от температуры
окружающей среды, собственно для этого на паяльнике имеется регулятор. Однако на начальном этапе не стоит забивать себе голову различными коэффициентами, а усвоить
простую истину – пайку нужно выполнять в тепле!

Опытные мастера регулируют температуру в небольших пределах в зависимости от качества труб, а от окружающей среды зависит время нагрева. Другими словами, при
температуре воздуха всего 5℃ увеличивают время нагрева, к примеру с 5 секунд (для 20 мм. трубы) до 7-8, температура на паяльнике не изменяется.

После некоторого опыта пайки качественных труб по выше приведённой таблице, появляется “ощущение” материала, чувство недогретого или перегретого паяльника. Только
тогда можно приступать к экспериментам с температурой сварки, естественно в небольших пределах.

У того, кто уже пробовал собственноручно сваривать трубы может возникнуть очень важный вопрос: сколько времени отведено на стыковку двух
свариваемых деталей после снятия с насадки?

Ответ на этот вопрос находится в действующих технических рекомендациях ТР 125-02. Технологическая пауза для диаметров 20-25 мм. составляет 4 секунды, для 32-50 мм.
6 секунд и 8 секунд для диаметров 63-90 мм. Однако имею мнение, основанное на своих личных ощущениях материала, что цифры эти завышены, раза в два. Хотя, подчеркиваю,
что пауза сильно зависит от конкретного материала – полипропилен от разного производителя с разной скоростью теряет свою элластичность в течение нескольких секунд.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0
