Установка и монтаж внутрипольных конвекторов своими руками

Преимущества и недостатки внутрипольных конвекторов

Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.

К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.

Внутрипольные конвекторы отопления: что это такое

В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.

Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.

Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.

Конструктивные особенности

Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.

Эти устройства по конструкции и принципу работы делятся на два вида:

  1. С естественной конвекцией, когда за счёт разности плотности тёплый воздух замещается холодным внутри прибора.
  2. С принудительной конвекцией прибор оснащён вентилятором центробежного или тангенциального типа. Благодаря этому воздух по теплообменникам распределяется более равномерно, быстрее прогревается, что способствует скорому обогреву помещения.

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.

Принцип работы

Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления

Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.

Достоинства изделий, встраиваемых в пол

Эстетика — бесспорный плюс внутрипольных приборов отопления. Согласитесь, гораздо больше уюта создают декоративные решётки в полу, из которых веет теплом, чем громоздкие батареи.

  • Освобождается пространство, не занятое привычными радиаторами, плюс получаем свободный доступ к окнам и двери лоджии или балкона.
  • Тепло от конвектора идёт именно туда, где холоднее всего — вдоль окон и дверей.
  • Помещение прогревается гораздо быстрее, чем с классической системой отопления.
  • Оборудование обладает небольшим весом и не создаёт нагрузки на фундамент и пол.
  • Температура декоративной решётки не превышает +40 °C. Невозможно обжечься.
  • Внутрипольный конвектор не только нагревает помещение, но и охлаждает его, заменяя кондиционер.

Недостатки

  • Необходимость правильного ухода за прибором. Подробнее на этом остановимся отдельно чуть позже. Отметим только, что с традиционных чугунных батарей отопления пыль смахнуть тоже иногда нужно. Так что недостаток этот относительный.
  • Стоимость — устройства обходятся недешево, тем более оснащённые дополнительным оборудованием.

Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая

Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.

Сложность монтажа — потребуются услуги специалиста, если вы не технический гений-самоучка.

Чем отличается конвектор от радиатора

Чтобы ответить на этот вопрос, разъясним принцип действия конвекторного прибора отопления, состоящего из таких элементов:

  • медная трубка, изогнутая в виде змеевика, с присоединительной резьбой на концах;
  • к трубке жестко прикреплены теплообменные пластины из алюминия;
  • получившийся медно-алюминиевый теплообменник закрыт снаружи декоративным металлическим кожухом с решеткой на верхней панели;
  • к резьбам подсоединяются трубопроводы водяного отопления.


На фото справа медно-алюминиевый водяной конвектор, слева – обогреватель с медным теплообменником

Принцип действия любого конвектора следующий:

  1. Через змеевик циркулирует теплоноситель из системы отопления с начальной температурой 40…80 °C. Алюминиевые пластины нагреваются.
  2. Снизу кожух обогревателя открыт. Оттуда к теплообменнику поступает холодный воздух, стелющийся над полом комнаты.
  3. Пройдя между горячими пластинами, воздух нагревается, становится легче и выходит назад в помещение сквозь верхнюю решетку. В комнате начинается конвекционное движение воздушных масс – нагретые поднимаются к потолку, охлаждаются, опускаются к полу и вновь проходят через нагреватель.

Конструктивное отличие конвектора от радиатора понятно: в первом стоит медно-алюминиевый (или стальной) теплообменник, второй состоит из секций либо греющих панелей. Принцип работы тоже разнится – батарея отдает примерно 50% тепла инфракрасным излучением, остальные 50% идут на прямой нагрев воздуха. В конвекторах любого типа это соотношение составляет 10% и 90% соответственно.


Напольный (слева) и настенный прибор работают одинаково – холодный воздух поступает снизу, нагретый выходит через верхнюю решетку

Как внешне отличить конвекционный обогреватель:

  • по кожуху с верхней решеткой для прохода воздуха;
  • сверху можно увидеть ребра теплообменника, снизу он открыт полностью;
  • поверхность корпуса никогда не нагревается до высокой температуры, максимум – 40…45 градусов.

Конвекционный обогреватель и батарея – разные отопительные приборы. Пользователи иногда путают эти термины, поскольку конвекторы внешне напоминают низкие напольные радиаторы.

Процесс монтажа

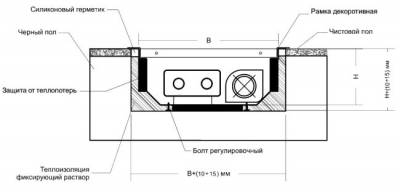

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Монтаж корпуса

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

Отверстия для подвода труб

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Принимайте во внимание нулевую отметку полового покрытия

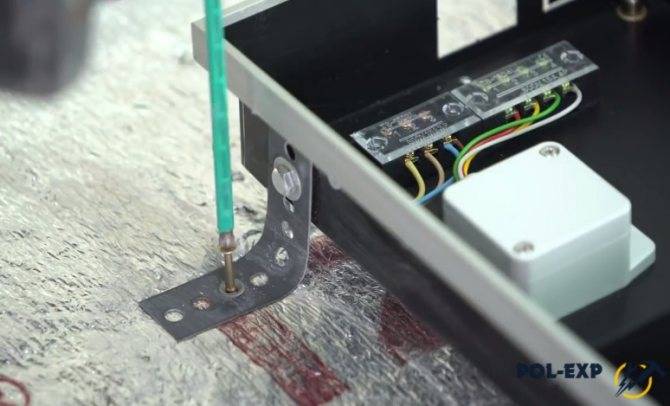

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

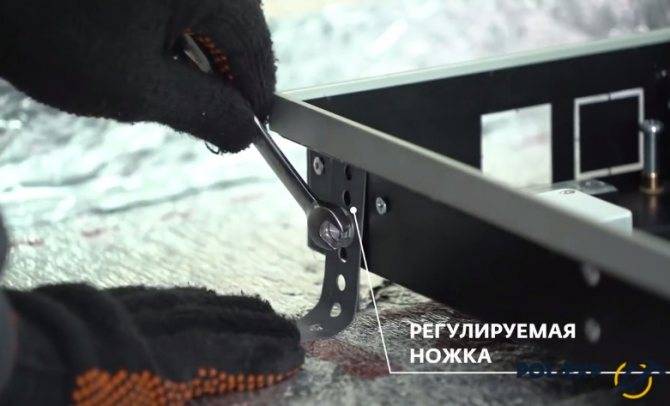

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

  1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
  2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
  3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

Встраиваемые в пол конвекторы КВЕ

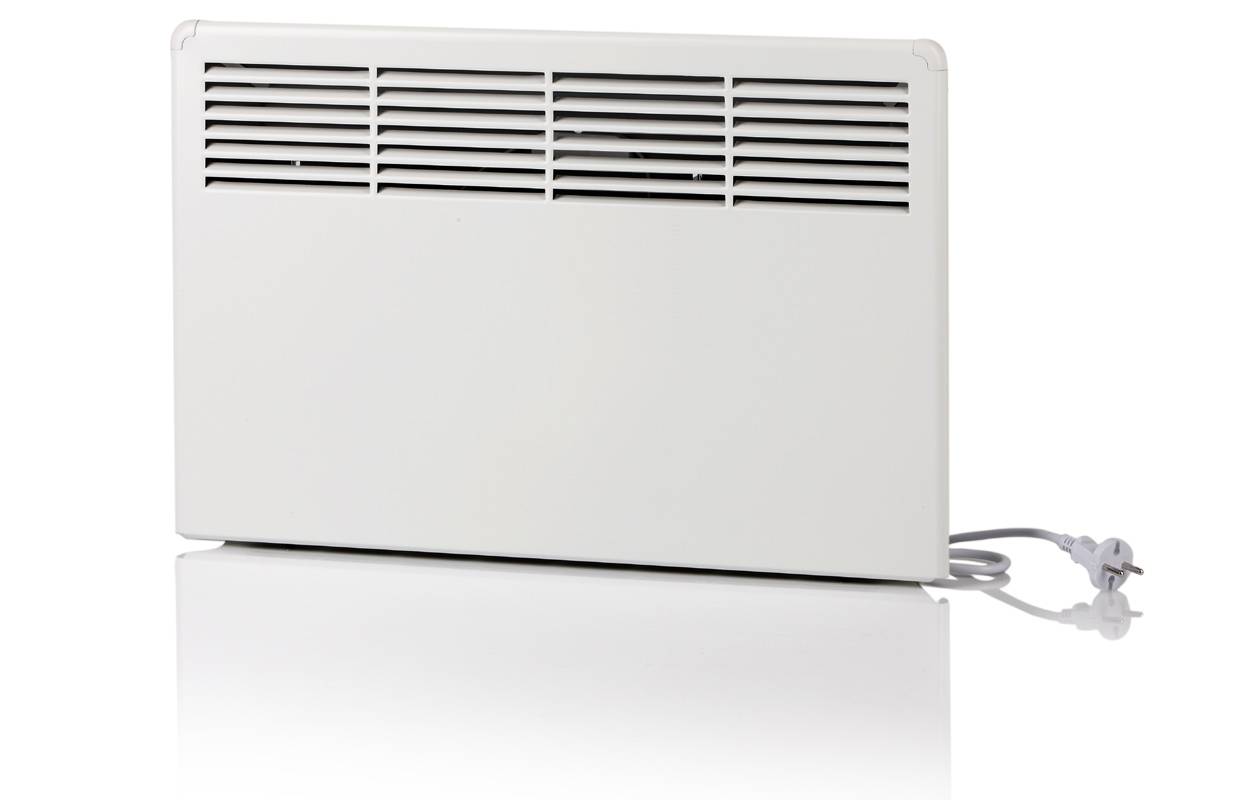

Установка электрического конвектора

Данный процесс не представляет собой простую процедуру. Установку можно произвести как с помощью специалиста, так и своими силами. Первый шаг — изучение инструкции. Необходимо тщательно ознакомится с каждым пунктом, и чётко их соблюдать. При установке, важные соблюдать все рекомендации, ведь от качества монтажа зависит ваша безопасность и срок службы конвектора.

В зависимости от вашего желания, при покупке обогревателя необходимо заранее выбрать одну из трёх моделей: напольная, настенная или универсальная. После приобретения и изучения инструкции нужно выбрать удобное место.

При выборе важно рассчитать место так, чтобы оно было безопасным, и одновременно позволяло максимально использовать конвектор. Устанавливая электрический конвектор нужно соблюдать минимальное расстояние от окружающих объектов(двадцать сантиметров – по бокам, пятьдесят сантиметров – сверху и с фронта); от тридцать сантиметров – от любой розетки и электрики; пятьдесят сантиметров – от потолка; двадцать сантиметров – от стены и для моделей, которые крепятся на стену, необходимо соблюдать расстояние не меньше двадцати сантиметров от пола. При установке ножки крепят к планке, а планку в свою очередь вкручивают в пол

Для установки настенных конвекторов требуется больше работы. Тут уже требуются винты, которые будут фиксировать аппарат, растяжки и кронштейны. Просверлив в стене заранее отмеченные отверстия, мы закрепляем конвектор. Ни в коем случае нельзя подключать устройство к питанию до полного завершения установки. Переводить прибор в рабочий режим можно сразу после того, как загорится лампочка-индикатор

При установке ножки крепят к планке, а планку в свою очередь вкручивают в пол. Для установки настенных конвекторов требуется больше работы. Тут уже требуются винты, которые будут фиксировать аппарат, растяжки и кронштейны. Просверлив в стене заранее отмеченные отверстия, мы закрепляем конвектор. Ни в коем случае нельзя подключать устройство к питанию до полного завершения установки. Переводить прибор в рабочий режим можно сразу после того, как загорится лампочка-индикатор.

Функции внутрипольных обогревателей

Современные жильцы предпочитают напольный конвектор обычным батареям по нескольким причинам, но, в первую очередь, берется во внимание широкий функционал этого устройства:

  1. Напольный конвектор, создавая тепловую завесу, защищает жилище от холодных потоков воздуха, которые исходят от окон и дверей. Так, например, панорамное остекление комнаты обязательно требует организации тепловой завесы вдоль стеклянной стены, в противном случае в комнате будет быстро понижаться температура.
  2. Данное устройство эффективно (быстро и качественно) создает комфортные условия даже в больших по площади помещениях с высокими потолками.
  3. Для обогрева некоторых зданий с огромными внутренними площадями обогреватели в полу становятся единственным возможным вариантом эффективного отопления, поскольку этот прибор равномерно распределяет прогретые воздушные потоки по всему помещению, чему способствует дополнительный поддув.
  4. Когда конвектор вмонтирован вдоль остекления, то он способен эффективно противостоять появлению конденсации, соответственно образованию сырости, грибка и плесени.
  5. Любой вид радиатора показывает значительно меньшую эффективность, чем конверторный прибор, встроенный в пол. Батареи не могут организовать хорошую преграду для холодного воздуха, идущего от дверных и оконных проемов. А радиатор, установленный у стеклянной стены, существенно подпортит внешний вид панорамного остекления.

Благодаря этим функциям, конвекторы полюбились множеству пользователей, которые ценят комфорт и изысканность в интерьере.

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

В этой теме 15 ответов, 6 участников, последнее обновление Alex_bdr 30 Авг’17 в 04:27.

Господа, срочный вопрос: имеется жилой дом 2-х этажный. до настоящего времени отапливался только первый этаж. Электрокотел + алюминиевые радиаторы. Необходимо срочно запустить отопление на 2-ой этаж. Мощности электрокотла хватит. Но на втором этаже окна в пол — а на встраиваемые в пол конвекторы ценник абсолютно неадекватный. Интересует возможность во всю стену с окнами поставить в подготовленную нишу обычные совдеповские стальные конвектора без декоративного экрана. Смущает тот момент, что они рассчитаны на магистральное отопление с высокой температурой. При этом в комнатах 18м.кв. стоял 1,5 м. конвектор. Я планирую на 18 м. кв. вдоль стены установить 3 м. конвектор. Будет ли достаточной теплоотдача на втором этаже по сравнению с первым при использовании одного котла, или нужен отдельный котел? Конвектора планируются как на картинке

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

Если у вас панорамные окна, то в любом случае нужно ставить внутрипольные конвекторы. Отзывы свидетельствуют о том, что для создания мощной тепловой завесы нужно использовать радиаторы с принудительной конвекцией. Они выпускаются разной длины, нужно подбирать немного меньше, чем проем окна.

Где применяют внутрипольные конвекторы

Этот тип нагревателей используется в помещениях с низкими окнами и в других случаях, когда для настенных конвекторов и батарей недостаточно места. Также устройства применяются в комнатах с большими тепловыми потерями из-за наличия следующих архитектурных элементов:

  • тонкие входные двери;
  • окна на лоджии;
  • выходы на террасы зданий;
  • стеклянные двери;
  • большие витражи;
  • панорамные окна.

Высокие теплопотери возникают при малом соотношении площади стен и остеклению. Эту проблему лишь частично разрешает монтаж тройных (двухкамерных) стеклопакетов. Однако от окон в сильный мороз все равно веет холодом. Поэтому обеспечить тепло и уют можно лишь при помощи внутрипольных конвекторов. Они не уменьшают полезной площади, но требуют наличия специальных ниш в полу. Теплый воздух проникает в дом через декоративную решетку, которая скрывает места монтажа конвекторов.

Виды приборов

Делятся приборы на электрические и водяные — питающиеся от циркуляционного контура.

Электрические

В этих приборах нагревательный элемент (ТЭН с пластинами) питается от электрической сети. Включил в розетку — тепло. Нет электроэнергии (авария на линии) — похолодало.

Фото 3. Схема устройства внутрипольного электрического конвектора. Цифрами указаны составные части прибора.

Питающиеся от циркуляционного контура

Принцип работы этого типа внутрипольных конвекторов такой же, как у классической радиаторной системы водяного отопления: теплоноситель, нагретый от котла (газового, дизельного, дровяного) отдаёт тепло воздушным массам.

Несомненно, процесс нагрева помещения удлиняется. Зато наверняка не замёрзнете, если пропадёт в доме электричество.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

  • водяные;
  • электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.


Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.


Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.


Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.


Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.


Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.


Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

  • Подготовку в полу ниши для короба.
  • Монтаж короба.
  • Подключение теплообменника.

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

  • Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
  • Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее

Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность

Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

Проверка комплектности

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

ADN15

VDN115

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
