Водопровод из полипропилена своими руками: схемы, монтаж

Как спроектировать систему собственными руками

Для выполнения водопровода самостоятельно требуется изучение всех особенностей системы.

Основным принципом составление схемы и разметки на месте является прокладка с таким расчетом, чтобы водяная трасса содержала как можно меньше изгибов, поворотов и пересечений и была меньшей протяженности. Схема правильной разводки сделает водопровод надежным и эргономичным.

Установка участков своими руками может быть закрытой в стене или на виду с открытой разводкой. Первый вариант потребует пробивки каналов на поверхности стен, если планируется укладка кафеля. При отделке пластиком достаточно спрятать трубы в монтажное пространство на толщину рейки или профиля.

Второй вариант более прост за счет постоянного доступа к трубам и соединениям. Но все рано планировать нужно так, чтобы большая часть была скрыта за ванной, унитазом или мебелью. Правильным будет расположить вертикальные участки в углах комнаты, а горизонтальные выполнить на уровне пола.

Основные характеристики

Трубы из полиэтилена применяются в отопительных, водопроводных системах, при прокладке канализации, газопроводов и т.д. Диаметр изделий по нормативам 10-110 мм. Допустимо рабочее давление 10 бар при предельно разрешенной температуре (около +95°С).

Изделия устойчивы к процессам коррозии. Пластиковые элементы отличаются невысокой морозостойкостью, поэтому внешние трубопроводы дополняются теплоизоляцией. Растяжение изделий при повышении температурного режима составляет 5%.

Гладкие внутренние поверхности предотвращают засорение трубопроводных систем. Материал устойчив к ультрафиолетовым излучениям. Пластик не изменяет характеристик жидкости при проведении через водопроводные системы.

Изделия из полипропилена PPR легкие, эластичные, прочные, выдерживают температуру пропускаемой жидкости до +70°С, допускается кратковременное нагревание до +90°С.

Изделия металлопластиковые изготавливаются из прочного полиэтилена REX. Сырье не подвержено окислению, показатель шероховатости внутренних поверхностей небольшой (0,004 мм). Допускается пропускание через трубопроводы потоков до +95°С. Между полиэтиленовыми слоями располагается алюминиевый лист 0,2-0,3 мм.

Срок службы изделий из пластика зависит от качества и вида сырья (10-30 лет).

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

  • Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
  • Закрепляются отопительные приборы в каждом помещении.
  • Намечаются точки установки фитингов и запорных вентилей.
  • Выполняется подключение циркуляционного насоса.
  • Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
  • Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

  • Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
  • При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
  • На паяльнике закрепляются насадки нужного диаметра.
  • Два соединяемых элемента нагреваются.
  • Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Приступаем к монтажу: все по инструкции

Монтаж пластикового водопровода своими руками может проводиться:

  • взамен старой конструкции, которая не отвечает современным требованиям и нормам;
  • с нуля.

Если вы ликвидируете старую водосистему, то действуйте по такой инструкции:

Если вы живете в квартире многоквартирного дома, о своем решении поменять водотрубы ПВХ вы обязаны сообщить в Управляющую компанию

В строго определенное время (которое важно заранее обговорить с представителями УК ЖКК) сантехник перекроет воду по всему стояку, чтобы вы могли безаварийно осуществить задуманное.
Если речь идет о частном доме, то доступ воды к зданию надо перекрыть на тот период, пока идет монтаж.
Удалите старые трубы вместе с соединениями и другими элементами. От них не должно остаться и следа.
Подготовьте новые трубки ПВХ– внутри не должно быть ничего лишнего – пленки, мусора.
Следы соединений требуется очистить, зашкурить и обезжирить

Только в таком случае соединительная часть будет прочной и надежной.
Водотрубы ПВХ укладывают от стояка к месту размещения потребителя.
Работайте с утюгом последовательно, только полностью закончив один шов, переходите к другому. Если вам кажется, что соединение слабое, – приложите к нему паяльник еще раз.
Перед пуском водосистемы еще раз визуально проверьте качество швов – они не должны вызывать нареканий.

В целом сварка труб из пластика своими руками с помощью утюга не представляет собой ничего сложного и сверхъестественного.   Главное, не забывать о правилах личной безопасности – работать только в термозащитных рукавицах, не варить швы, подставив под них собственное колено или руку. Запрещается трогать нагревательный элемент в процессе эксплуатации. Это непременно приведет к ожогам. Если индикатор на паяльнике сломан, то использование должно быть отложено до тех пор, пока устройство не приведут в порядок.

О монтаже водосистемы расскажет видео, представленное ниже.

Watch this video on YouTube

Монтаж водопровода из полипропилена для квартиры

Разводка водопровода, выполненная своими руками в квартире, позволит создать за счет расположения труб и их выходов в нужном для вас порядке, максимально удобную систему.

Одной из основных частей водопровода считается фильтрующая зона, позволяющая увеличить срок эксплуатации сантехники и повысить качество воды.

Ее можно поместить как на общем входе воды в помещение, так и сделать отдельно для крана.

Перед проведением водопровода в квартиру необходимо тщательно все спланировать, произвести расчет, приобрести полипропилен и дополнительный материал.

Весь рабочий процесс лучше разделить на следующие этапы:

  • На бумаге делается чертеж схемы и расчет будущего водопровода из полипропилена;
  • Подготавливаются в необходимом количестве полипропиленовые трубы и инструмент для их монтажа;
  • Производится демонтаж старой водопроводной системы;
  • Делается разводка, монтируется новый водопровод из полипропилена.

При создании схемы водопровода отдельное внимание получает разводка, которая включает в себя, помимо подключения к водопроводу стандартных приборов, устройства учета расхода холодной и горячей воды. Разводка может выполняться тройниковым и коллекторным способом:

Разводка может выполняться тройниковым и коллекторным способом:

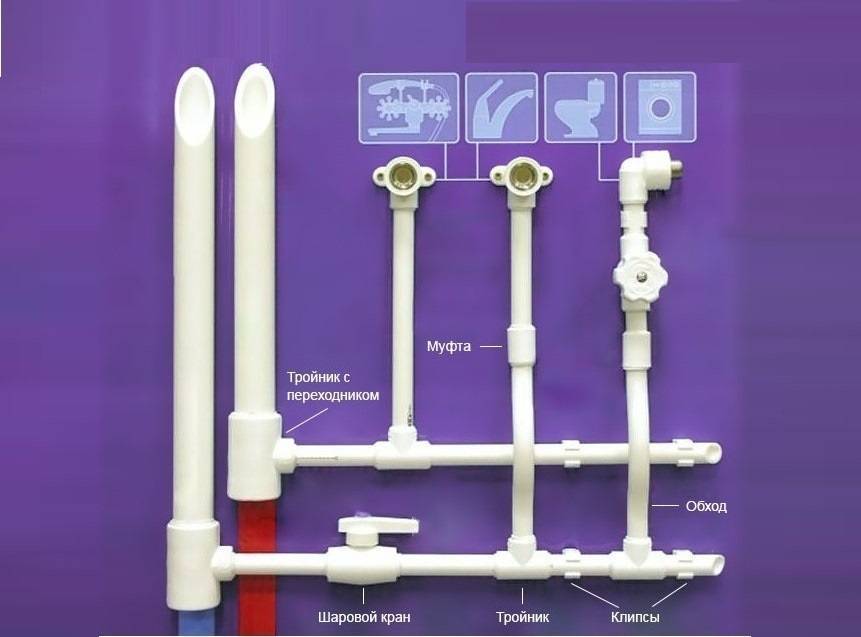

  • Тройниковая разводка – ведение трубопровода (полиэтилен или металлопластик) осуществляется в определенной последовательности. Такая разводка предусматривает поочередное подведение трубопровода к местам подачи воды – к кранам, бытовой технике и санузлу. На первом этапе своими руками монтируются основные трубы для горячей и холодной воды. Затем, с использованием тройников, от них устраивают ответвления;
  • Коллекторная разводка – устаревшая технология, но считается идеальным вариантом для жилых объектов больших площадей. Такая разводка предусматривает подведение к каждой точке водозабора отдельных труб. Коллектор монтируют на входе водоснабжения в дом. Устройство имеет один ввод, количество выводов устанавливают, сделав точный расчет.

После того как разводка была утверждена, приступают к демонтажу старой водопроводной системы. Какой материал будет выбран для новой – полиэтилен или металлопластик, зависит от вас.

Преимущества одного и другого мы рассматривали выше. В любом случае, металлопластик и полиэтилен – это именно те материалы, которые идеально подойдут для современной тройниковой разводки.

Перед снятием старого сантехнического оборудования своими руками, перекрывают воду в стояках, все демонтируют.

Видео:

С помощью схемы определяют длину изделий из полипропилена, делают расчет относительно их количества (полиэтилен нарезают в соответствие с замерами).

Проводят последовательное соединение полипропиленовых изделий, фитинга и запорно-регулирующих элементов с помощью специального паяльного устройства для полипропилена.

Очень важно чтобы соединения для водопровода из полипропилена были выполнены ровно. Если некоторые участки трубы вам не понравились, их можно вырезать и осуществить соединение вновь

Дополнить вышесказанное позволит тематический видео материал.
