Напорная канализация в частном доме

Прокладка труб

В процессе работы акцентируют внимание на следующих моментах:

  • Глубина прокладки. Необходимо всегда стараться размещать трубопроводы ниже уровня промерзания грунта. В силу того, что магистраль уложена с уклоном, а температура стоков гораздо выше нуля, часть линии (не больше 1-1.5 м) допустимо расположить выше глубины промерзания;
  • Уклон. Уклон магистрали. Жидкие отходы содержат взвешенные и твердые частицы, которые перемещаются вместе единой массой. Если скорость потока выше оптимума – происходит расслоение фракций, часть из которых выпадает в виде осадков. Это приводит к засорению внутреннего просвета магистрали. Чтобы этого не происходило трубу, диаметром 110 мм, укладывает с уклоном 2:100 (на один метр длины приходится 2 см подъема);
  • Прокладка труб. Работы начинают от очистного сооружения по направлению к дому. На водяном уровне отмечают необходимый уклон. Уложив трубу, разравнивают песчаную подушку таким образом, чтобы секция приняла необходимый уклон (проверяется уровнем). Далее секции поочередно соединяют, используя уплотнители;
  • Завершающий этап. После монтажа проверяют, соблюдены ли уклоны. Если с этим в порядке – убеждаются в герметичности стыков. Для этого в трубопроводы заливается вода. Если после теста системы песчаная подушка возле стыков не увлажнится – секции собраны герметично. В случае протечек рекомендуется заменить резиновые вкладыши-уплотнители. На финишном этапе магистрали засыпаются песком (толщина слоя – 20 см), а после – грунтом. Канализация готова.

Установка канализационного насоса на унитаз.

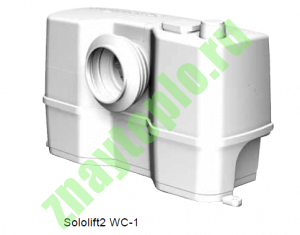

канализационная установка Sololift2 WC-1

Здесь рассмотрены более менее общие правила установки таких насосов. Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:

Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации.
Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу

Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка
Для поворотов напорного трубопровода лучше использовать отводы под 45º

Это позволит уменьшить вероятность появления засора в напорной части.
Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
Насосная установка нужно жестко закрепить на поверхности пола.

Рекомендую посмотреть вот это видео:

Проектирование напорной канализации

Любые строительные работы начинаются с проекта, и канализация независимо от вида, не является исключением. Поэтому, первое что надо сделать – продумать все нюансы и составить проект.

Устройство напорной канализации должно быть спроектировано с учетом следующих параметров:

  • особенности рельефа местности;
  • длина трубопровода;
  • глубина промерзания почвы в регионе;
  • параметры насоса или станции, которые предполагается использовать.

Первым делом, определяют место где будет находиться колодец или емкость для сбора стоков. Конечно все зависит от рельефа участка, но все же желательно, чтобы стоки могли самотеком попасть в емкость.

Именно это поможет избежать покупки и установки дополнительного оборудования для внутренней канализации. Так же, расположение колодца, повлияет и на количество труб необходимых для сборки трубопровода и других сооружений (поворотные колодцы и пр.).

Глубина промерзания влияет на объем земляных работ, во избежание промерзания трубопровода, он должен находиться ниже этого уровня или хорошо утеплен. Напорная канализация в обязательном порядке оборудуется фекальным насосом или насосной станцией.

Мощность насоса подбирается исходя из длины трубопровода, предполагаемого количества стоков и прочих факторов. Если будет использоваться насосная установка, то в установке емкости для отходов нет необходимости.

На заметку!!!

Для разработки проекта напорной канализации рекомендуется обратиться к специалистам. Таким образом можно застраховать себя от ошибок, которые могут перечеркнуть всю вашу работу и полностью или частично вывести систему из строя.

Этапы монтажа напорной канализации в частном доме

Самостоятельная сборка такой системы делается в следующей последовательности:

  • Составление проекта;
  • Покупка труб и оборудования;
  • С учетом проекта производятся земельные работы: копается траншея под трубопровод и яма под колодец или станцию;
  • Сборка трубопровода;
  • Установка оборудования;
  • Соединяются части система в одно целое;
  • Подключение канализации к центральной системе (по возможности);
  • Проверка работоспособности системы;
  • Засыпка трубопровода и оборудования.

При соблюдении всех норм и правил по установке напорной канализации, система будет работать долго и эффективно. Все дома и участки индивидуальны и к ним нужен разный подход, поэтому для составления проекта и монтажа лучше обратиться к профессионалам.

Видео: Монтаж напорных труб ПВХ.

https://youtube.com/watch?v=vEdcR6GPWbs

Гасители напора в разных типах канализационных систем ↑

Колодцы для регулировки давления устанавливают в разных типах канализационных систем:

  • Ливневой. Необходимость изменения давления возникает из-за большой длины локальных прямых веток, проложенных до входа в городскую систему.
  • Локальной бытовой. Количество точек гашения и тип конструкции колодцев выбирают в зависимости от количества проблемных участков и характеристик конкретной сети.

Функции перепадных и колодцев гашения ↑

Главная задача установки колодца гасителя напора в канализации – восстановление рабочих показателей давления, скорости течения и уровня заполнения трубы на сложных участках трубопровода.

Функции устройств регулировки:

Понижение давления. Установка емкости большого объема снижает чрезмерное давление жидкости на стенки, возникающее внутри трубы.


Поток разбивается о стенку

  • Повышение давления. При резком изменении уровня прокладки труб возникает необходимость создания большего давления для самотечного движения жидкости. Такие емкости устанавливают при обустройстве напорного типа канализации.
  • Изменение направления потока и защита трубы. Чтобы избежать повреждения стенки трубы в повороте от удара потока на высокой скорости, устанавливают емкости, накапливающие жидкость. В следующий отрезок трубопровода сток подается под меньшим давлением.


Схемы изменения направления

Типы конструкций емкостей-регуляторов ↑

Колодцы, предназначенные для гашения избытка давления, изготавливают в нескольких видах. Тип конструкции подбирают после изучения основных параметров, требующих регулировки. Все конструкции – трубчатого или шахтного типа. Внутренняя организация гасителей:

Стандартные перепадные емкости: используются, если нужно снизить скорость на точке резкого перепада высоты трубы.


Перепадный резервуар

Гасители с отбойной системой: внутри шахты устанавливают вертикальные стенки для гашения удара падающей жидкости.


Вертикальная отбойная стенка

Колодцы с каскадным водобоем: обустраивают многоступенчатые отбойники в виде пластин внутри ствола. Монтируются на участках со значительным превышением скорости потока.

Кроме резервуаров гашения в системах канализации используют быстротоки с функцией повышения напора внутри системы. Колодец наполняется жидкостью из подающей трубы для нагнетания необходимого давления внутри следующего отрезка. Такие системы устанавливают, когда необходимо выполнить прокладку частной ветки на подъеме рельефа перед врезкой в городскую сеть.

Места установки точек регулировки давления в локальном трубопроводе ↑

В частных канализационных трубопроводах устанавливают точки регулировки на длинных участках. Если общая длина ветки по прямой линии превышает 30 – 40 м, то целесообразно установить хотя бы один колодец-гаситель напора канализации. На прямой линии трубы, проложенной под наклоном, стоки развивают слишком большую скорость. Если нет поворотов, разветвителей или точек гашения, то в результате чрезмерной нагрузки произойдет разрыв стенки канализационной трубы.


Места установки перепадов и гасителей

В местах, где направление трубопровода резко меняет направление, при невозможности увеличить угол поворота устанавливают поворотные колодцы, чтобы снизить риск прорыва от гидроудара потока в месте поворота.


Установка гасителя в повороте

На сложных участках давление в трубе снижают при помощи монтажа перепадных колодцев. Тип внутреннего обустройства шахты выбирают в зависимости от высоты перепада и силы напора на входе. Емкость представляет собой шахту с входом в верхней части и отводом в нижней части боковой стенки.

Для ливневых трубопроводов используют колодцы гашения с монтажом фильтров. Вместе с дождевой водой внутрь трубы попадают листья, камни и мелкий мусор. Установленная на входе в колодец сетчатая корзина выполняет функцию механического фильтра.

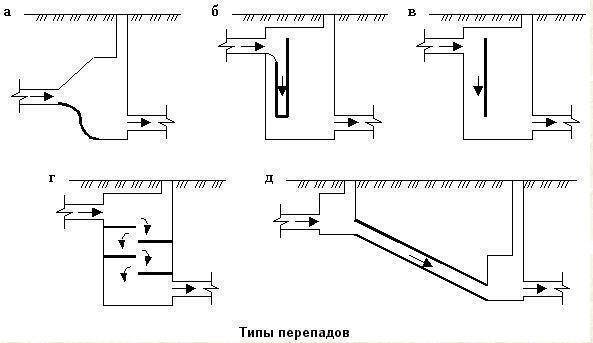

Виды перепадных колодцев

Быстротоки в напорных сетях оборудуют электронасосами, если естественным путем поднять давление внутри системы до рабочих показателей невозможно.

В местах, где производится подсоединение напорной локальной сети к общей самотечной, обязательно устанавливают гаситель напора.

Поверхностные устройства

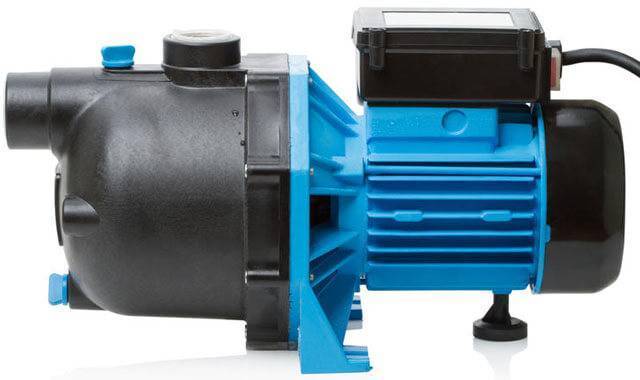

Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.

Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.

Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания — ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 — 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет

Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.

Поверхностный маломощный прибор для принудительной канализационной системы — это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.

Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.

Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.

Правильный выбор типа системы канализации

Процесс обустройства системы канализации

Выбор системы канализации необходимо сделать еще на этапе строительства дома, прежде всего следует выяснить, существует ли возможность подключения к централизованной системе канализации.

Если такой возможности нет, то придется заняться устройством локальной канализации.

Владельцам домов, подключенных к централизованной канализации, нет необходимости самостоятельно производить обслуживание канализационных систем, но следует современно оплачивать счета, предъявляемые за пользование канализацией, иначе они могут столкнуться с такой проблемой, как отключение канализации неплательщикам.

При создании автономной канализационной системы все намного сложнее.

Первым делом следует определиться с выбором типа канализации, грамотно взвесив все плюсы и минусы различных систем.

Так, например, при выборе типа автономной канализации, многие отдают предпочтение более дешевой и простой в оборудовании выгребной яме, отбрасывая вариант обустройства современной системы с очисткой стоков как дорогой и сложный в установке, при этом не учитывая, что срок службы выгребной ямы заметно меньше.

Постройка системы с очистными сооружениями   требует на начальном этапе определенных затрат на гидравлический расчет канализационной сети, материалы для установки системы, оплату труда специалистов по монтажу канализационной системы, но при этом возникает намного меньше неприятностей на этапе эксплуатации.

К несомненным преимуществам современных канализационных систем перед теми же выгребными ямами, следует также отнести отсутствие неприятного запаха и негативного воздействия на экологическую установку,

Кроме того, более простые системы канализации требуют больше финансовых вложений в обслуживание и ремонт.

Только для вывоза отходов из выгребной ямы придется как минимум два раза в месяц вызывать ассенизаторов, тогда как обычному септику требуется только ежегодная очистка камер, а установки, осуществляющие полную биологическую очистку сточных вод, требуют еще меньших расходов на обслуживание, поскольку требуется только замена мембрана фильтра раз в 2-3 года.

Все это позволяет современным канализационным системам на этапе эксплуатации окупить расходы на установку за счет низкой стоимости обслуживания.

Прежде чем приступить к строительству загородного дома, дачи или коттеджа, следует подробно изучить различные виды канализации, чтобы иметь представление об их преимуществах и недостатках, после чего уже выбрать наиболее подходящий вариант, учитывая всевозможные факторы начиная от местности, в которой ведется строительство, заканчивая суммой, которая может быть потрачена на обустройство канализации.
