Система «теплые стены»: установка, особенности и недостатки

Электрический теплый пол на стену? Защита от сырости

Система теплый пол дает возможность осуществить не только традиционный обогрев пола, но и стен, потолка или отдельного участка помещения. Несмотря на то что обычным местом установки теплого поля является пол, в последнее время владельцы квартир практикуют устройство системы обогрева на стену.

Статья по теме: Чем можно утеплить стены дома внутри

Чем же может помочь монтаж электрического теплого пола на стену?

1. Устранение повышенной влажности стен — защита от плесени и грибка.
2. Поддержание комфортных условий. Тепло от стены распространяется на уровне тела, поэтому согревается человек быстрее.
3. Инфракрасное излучение системы на основе греющей пленки, не пересушивает воздух и благоприятно влияет на самочувствии человека.

Теплая стена может быть сделана на основе:

Установка нагревательного кабеля/мата на стену под штукатурку

Для монтажа теплого пола на стену под штукатурку понадобятся следующие материалы:

• греющий кабель, или нагревательный мат;
• терморегулятор, с помощью которого осуществляется управление обогревом;
• комплектующие для монтажа (гофротрубка для внешнего датчика температуры и монтажная лента (при использовании нагревательного кабеля);

Процесс монтажа системы теплый пол под штукатурку осуществляется в несколько этапов.

• Продумайте расположение мебели — обогреваемая стена должна быть свободной от любых предметов.
• Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту.
• Кабель укладывается «змейкой», шаг укладки рассчитывается в зависимости от необходимой мощности обогрева на 1 м2 и погонной мощности самого нагревательного кабеля.
• При укладке нагревательного мата мощность уже фиксирована, а геометрию укладки задаем разрезая по сетке, не задевая сам кабель.
• Установка терморегулятора. Монтируем терморегулятор в удобном для управления месте.
• Монтаж термодатчика в стену. Датчик затягивается в гофротрубку, чтобы в случае поломки его легко можно было извлечь из стены и заменить новым.
• Затираем нагревательный кабель/мат слоем черновой штукатурки. После высыхания первого слоя, наносите чистовой, а затем шаклевку и переходите к декоративной отделки стены.

ВНИМАНИЕ! Нагревательный кабель нельзя штукатурить гипсовой штукатуркой

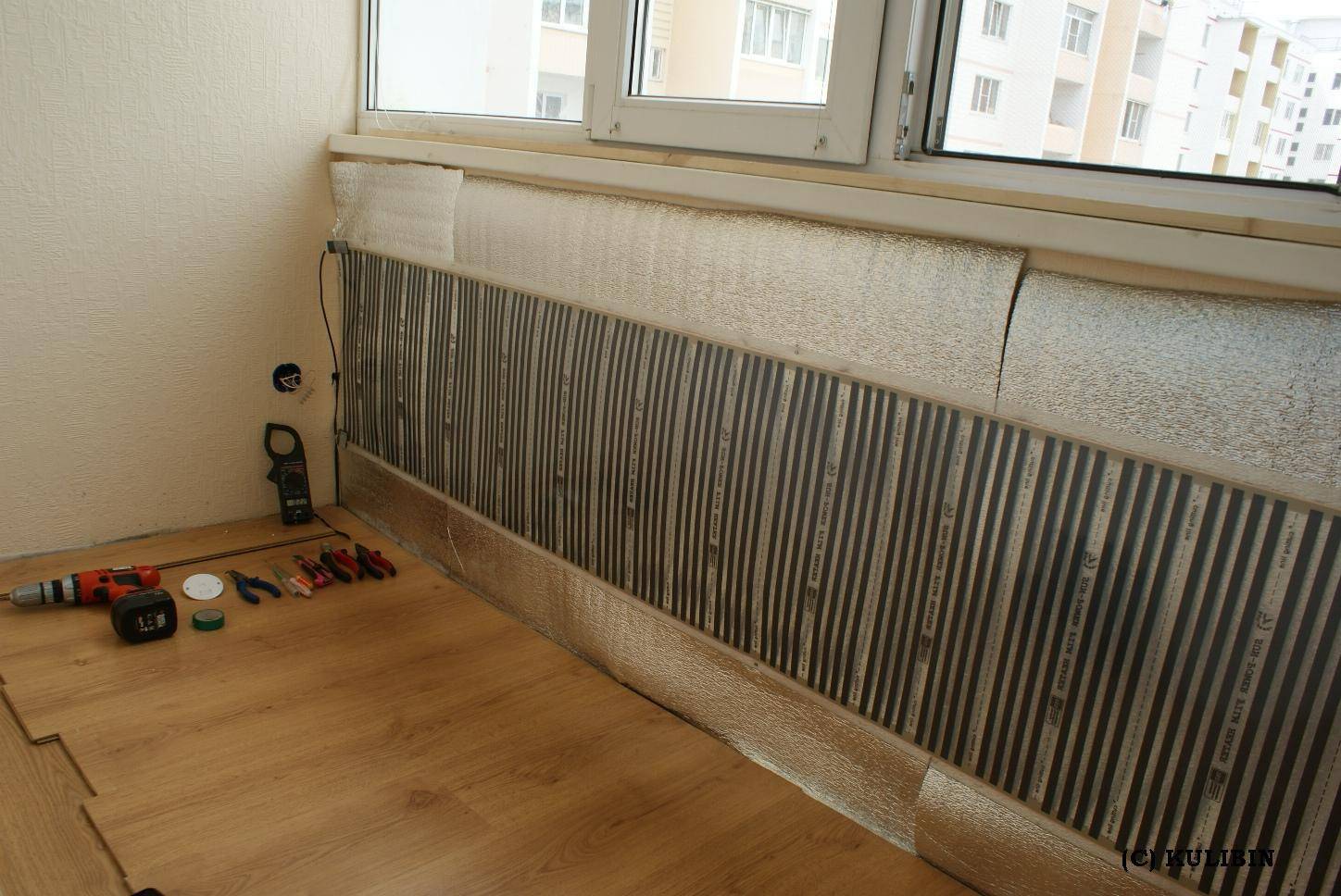

Установка инфракрасной нагревательной пленки на стену

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную, токопроводящую, теплоизоляцию категорически запрещено.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

ПОМНИТЕ! Что после финишной отделки, вряд ли у Вас получится повесить телевизор или еще что-то на стену без повреждения нагревательного элемента.

Электрический теплый пол на стену? Защита от сырости

Система теплый пол дает возможность осуществить не только традиционный обогрев пола, но и стен, потолка или отдельного участка помещения. Несмотря на то что обычным местом установки теплого поля является пол, в последнее время владельцы квартир практикуют устройство системы обогрева на стену.

Статья по теме: Чем можно утеплить стены дома внутри

Чем же может помочь монтаж электрического теплого пола на стену?

1. Устранение повышенной влажности стен — защита от плесени и грибка.
2. Поддержание комфортных условий. Тепло от стены распространяется на уровне тела, поэтому согревается человек быстрее.
3. Инфракрасное излучение системы на основе греющей пленки, не пересушивает воздух и благоприятно влияет на самочувствии человека.

Теплая стена может быть сделана на основе:

Установка нагревательного кабеля/мата на стену под штукатурку

Для монтажа теплого пола на стену под штукатурку понадобятся следующие материалы:

• греющий кабель, или нагревательный мат;
• терморегулятор, с помощью которого осуществляется управление обогревом;
• комплектующие для монтажа (гофротрубка для внешнего датчика температуры и монтажная лента (при использовании нагревательного кабеля);

Процесс монтажа системы теплый пол под штукатурку осуществляется в несколько этапов.

• Продумайте расположение мебели — обогреваемая стена должна быть свободной от любых предметов.
• Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту.
• Кабель укладывается «змейкой», шаг укладки рассчитывается в зависимости от необходимой мощности обогрева на 1 м2 и погонной мощности самого нагревательного кабеля.
• При укладке нагревательного мата мощность уже фиксирована, а геометрию укладки задаем разрезая по сетке, не задевая сам кабель.
• Установка терморегулятора. Монтируем терморегулятор в удобном для управления месте.
• Монтаж термодатчика в стену. Датчик затягивается в гофротрубку, чтобы в случае поломки его легко можно было извлечь из стены и заменить новым.
• Затираем нагревательный кабель/мат слоем черновой штукатурки. После высыхания первого слоя, наносите чистовой, а затем шаклевку и переходите к декоративной отделки стены.

ВНИМАНИЕ! Нагревательный кабель нельзя штукатурить гипсовой штукатуркой

Установка инфракрасной нагревательной пленки на стену

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную, токопроводящую, теплоизоляцию категорически запрещено.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

ПОМНИТЕ! Что после финишной отделки, вряд ли у Вас получится повесить телевизор или еще что-то на стену без повреждения нагревательного элемента.

Устройство теплых стен

Конструкция теплых стен включает следующие основные элементы:

1. Основание – стена;
2. Слой гидроизоляции;
3. Слой тепловой изоляции;
4. Трубопроводы контуров нагрева;
5. Армирующая сетка;
6. Узел управления и циркуляции.

Теплые стены имеют вертикальную ориентацию, обычно контуры отопления укладываются на внутреннюю поверхность наружных стен помещения. Этим перекрывается основное направление тепловых потерь.

Важно оценить наличие и значение двух слоев – гидроизоляции и тепловой изоляции. Казалось бы – изоляция от влаги не требуется, в теплых полах она предохраняет нижерасположенные помещения от утечки теплоносителя

В случае утечки воды из труб теплой стены вода будет стекать вниз.

Но значение гидроизоляции немаловажно – она преграждает путь проникновению влаги воздуха в строительные конструкции. Большинство авторов пишет, что при отоплении теплыми стенами влага замерзает в определенных точках – в зависимости от расположения слоя теплоизоляции – внутреннего или наружного

Якобы при наружном утеплении стен влага воздуха будет замерзать в слое изоляции и затем размораживать ее, при внутреннем утеплении – влага замерзнет в конструкции стены.

Эти утверждения неверны. Можно привести простой пример. Вы когда-нибудь видели конденсат на наружных стенах стандартных многоэтажных домов? Скорее всего — нет. А ведь во внутренних помещениях есть отопление и имеется такая же разность температур, что и при отоплении теплыми стенами.

Расчеты подтверждают следующее – при температуре в помещении +21С, температуре наружного воздуха минус 21С и относительной влажности воздуха 60% температура точки росы составляет 12,8С. Нагреть наружную поверхность стены до такой температуры не сможет даже паровое отопление, которое считается самым высокотемпературным.

Поэтому слой тепловой изоляции следует размещать внутри помещения, причем он должен иметь отражающий слой. Назначение тепловой изоляции – направление потока тепла в помещение, максимальное сокращение количества теплоты на нагрев стены. При наружном размещении слоя тепловой изоляции часть тепла от контуров будет затрачиваться на нагрев строительных конструкций.

Изоляция от влаги также нужна – проникновение влаги воздуха все равно присутствует, но в минимальных количествах.

Трубопроводы закрепляются на стену на специальные крепежные рейки, на клипсы, закрепляют с помощью алюминиевой перфоленты. Наиболее предпочтительным для теплых стен является способ укладки труб рядами (змеевиком). При этом подача контура располагается в нижней части стены. Это позволяет сконцентрировать тепловой поток в нижней части помещения, избежать возможного завоздушивания контура.

По поводу завоздушивания стоит сказать отдельно. Трубопроводы контуров имеют малый диаметр, при грамотном заполнении системы водой и средней скорости теплоносителя для теплых полов (менее 1 м/с) пузырьки воздуха просто не будут задерживаться в трубе. Они будут уноситься потоком воды в коллекторы, которые должны быть снабжены воздухоотводчиками.

Укладка спиралью (улиткой) имеет более сложное гидравлическое строение – поэтому здесь (с малой вероятностью) образование воздушной пробки возможно. Поэтому применение этого способа прокладки труб для водяных теплых стен не рекомендуется.

Шаг труб для достижения средней плотности теплового потока следует выдерживать в диапазоне 150 – 250 мм. Причем не имеет смысла укладывать контуры труб до потолка, достаточно высоты 2 метра – границы зоны пребывания человека. Не рекомендуется пересечение трубами контура углов помещения – от этого увеличится толщина слоя штукатурки.

Трубопроводы также могут крепиться к арматурной сетке, но тогда следует поверх труб уложить дополнительное армирование для штукатурки – сетку или решетку.

Смонтированные контура оштукатуриваются. Причем толщина слоя штукатурки должна быть не менее 30 мм над верхней точкой трубы. Такая толщина необходима, прежде всего, для предотвращения растрескивания, а также для более равномерного распределения тепла.

Последний этап – подключение к узлу циркуляции и управления. Узел имеет устройство, аналогичное узлу водяных теплых полов.

Для эффективной работы системы поверхности стен не следует перекрывать мебелью и другими ограждающими предметами. Обычно применяется «мокрая» конфигурация монтажа системы теплых стен. «Сухая» укладка, как и в случае с теплыми полами, менее эффективна в теплоотдаче. Это обусловлено наличием воздушных зазоров, а воздух обладает плохой теплопроводностью.

Инфракрасный пол

Это наиболее простой и доступный способ отепления полов в ванной. Система состоит из инфракрасной плёнки. Укладывается эта система на бетонную стяжку, прикрепляется к ней при помощи клея. Сверху сразу наклеивается керамическая плитка. При этом нагреваться будет не воздух, а покрытие, в этом случае керамическая плитка. Плитка будет частично нагреваться от электрических элементов, а частично от инфракрасного излучения. Температура на поверхности составит около 26 градусов. При укладке само помещение нагревается мало. Теплым остаётся только пол. Теплый пол в ванной вы сможете сделать в течение одного дня. Можно специалистов не приглашать, а прочитав инструкцию расстелить пленку своими руками. Если сравнивать расход электроэнергии, то инфракрасная система экономичнее электрической. Экономия происходит из-за того, что над этой системой нет бетонной стяжки. Эти системы также снабжены терморегуляторами.

Влияние теплых стен на человека

Как и с теплыми полами в теплых стенах главное не переусердствовать и не повышать температуру больше допустимой в 40°С, так как избыток тепла негативно сказывается на здоровье человека.

Субъективно и психологически человеку намного приятнее, когда стена излучает тепло, а не отдает холодом.

Если дети привыкают к теплому полу и к теплым стенам, то пойдя в детский сад, они сразу же начинают болеть, так как дома созданы тепличные условия. Организм человека, пребывая в таких условиях, начинает терять иммунитет. Поэтому теплые стены наряду с теплыми полами должны быть дополнительным источником тепла, а не как основной!

Самые лучшие посты

• Складной журнальный столик своими руками: процесс сборки
• Преимущества детских площадок для дачи
• Клумба, мебель, грибы и другие поделки из старого пня для дачи (39 фото)
• Кровать чердак детская своими руками по принципу паз-шип
• Мягкая кровля из рулонных материалов (без наплавления)
• Сборка дивана еврокнижки своими руками: чертежи и описание
• Сборка дивана еврокнижки своими руками: чертежи и описание
• Как самому построить дом из газобетона

Расчет

При рассмотрении отопления, оборудованного в стенах в частном доме, особое внимание уделяется вопросу температурного интервала внешних стен здания. Если утепляющие слои устанавливать снаружи дома, то точка примораживания стены перенесется в сторону утеплителя

Поэтому ограждающие конструкции можно будет выполнить из неморозостойких материалов. К недостаткам такого способа относится увеличение энергозатрат – ведь подогрев коснется не только внутренних стен, но и ограждающих конструкций.

Можно поместить утеплитель со стороны помещения. В таком случае точка промерзания сместится вовнутрь. Поэтому стены нужно утеплить морозостойким материалом — иначе они могут промерзнуть насквозь, и на них появится конденсат. Такие же проблемы возникают и при установке теплых стен без применения утеплителя.

Ощущения от тёплого пола на стене

Я живу в старом доме, где сделана радиаторная система отопления. Затем построил пристройку, в ней сделал тёплые полы.

Пристройка и старый дом по площади примерно одинаковы, по 45 м². Охлаждается дом сплит-системами. Зимой мне намного приятнее находится в пристройке с тёплыми полами. Летом кондиционеры гоняют воздух по всему дому, особой разницы, где ты находишься, нет.

Я несколько раз был зимой и летом в домах, где мы делали настенное отопление и охлаждение. Там находиться ещё комфортнее. Опять же, это моё субъективное мнение, просто не жарко или не холодно, ни откуда не дует. Просто комфортно и всё, даже не знаю, как это объяснить в тексте.

Не думайте, что тёплая стена должна «жарить» и быть горячей зимой, а летом она будет ледяной. Нет. Температура тёплых стен зимой около 26 градусов. Летом, если подключён тепловой насос, температура стен будет 15-18 градусов. Посмотрите минутное видео с нашего инстаграма, где Саша измеряет температуру.

Варианты обустройства теплых стен в доме

Для теплых стен с водяным обогревом можно использовать тот же водяной контур, распространив, таким образом ранее установленный теплый пол на стену. Существуют и электрические варианты устройства подобной технологии:

• Инфракрасные пленочные обогреватели;
• Стержневые пленочные обогреватели;
• Системы, использующие нагреваемый током электрический кабель.

Для этих отопления стенами Монтаж обогревательного котла не нужен контуров.

Характерно, что теплые стены в кухне позволяют снизить риск взрывоопасности, если для приготовления пищи используются газовые нагревательные приборы. Дело в том, что электрические нагревательные элементы не приводят к пылеобразованию, т.к. в помещении отсутствуют конвекционные потоки воздуха.

Читать также: Теплый пол в теплице: монтаж своими руками

Как утеплить стены в ванной пенопластом

Простым, но эффективным способом утепления стен является оклейка их плитами пенопласта. Рассмотрим, как выполняется эта работа. Нужно приготовить:

• Листы пенопласта в достаточном количестве.
• Плиточный клей.
• Финишную шпаклевку.
• Несколько шпателей разного размера (один с зубчатыми краями).
• Валик резиновый.
• Строительный нож.

• Стены перед наклейкой пенопласта следует очистить от старого покрытия и пыли, затем нанести на них два слоя антисептического грунта.
• Клей замешивается с водой.

• Используя зубчатый шпатель, на листы пенопласта наносят клей. Затем пенопласт аккуратно устанавливают по месту крепления.
• Прижимать листы к стене следует аккуратно, чтобы не разломать листы. Затем приклеенный пенопласт прокатывают резиновым валиком.
• После завершения оклейки можно будет приступить к шпаклеванию. Замешивается финишная шпаклевка и наносится на стены шпателем.

Как самостоятельно утеплить стены в ванной комнате изнутри?

Ванная – это помещение, в котором должно быть, прежде всего, комфортно. Если в комнате тянет холодом и сыростью, удовольствия гигиенические процедуры не принесут. Причин излишней прохлады в комнате может быть много. Это может быть и забитый полотенцесушитель, и неправильно работающая вентиляция. Но достаточно часто причиной холода является наличие в комнате наружной стены, выходящей в подъезд. Чтобы избавиться от дискомфорта необходимо утепление стен изнутри в ванной комнате. Рассмотрим, как можно сделать эту работу.

Чтобы добавить уюта в ванной комнате, нужно добиться, чтобы там была комфортная температура. Для этого приходится производить мероприятия по утеплению ограждающих конструкций.

В частных домах, стены, как правило, утепляют снаружи, и это решение позволяет добиться отличного эффекта. В обычном многоэтажном доме провести утепление стен снаружи весьма сложно, поэтому приходится решать проблему изнутри. Рассмотрим, какие материалы можно использовать, если требуется утеплить стены в ванной.

Технология монтажа

Кабельный обогрев

Итак, для того чтобы сделать электрический теплый пол на стене своими руками, Вам нужно будет выполнить следующие этапы:

1. Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
2. Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту, как на фото ниже.
3. Произведите установку нагревательных элементов, зафиксировав их механическим способом.
4. Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не нужно.
5. Покройте так называемые теплые стены слоем черновой штукатурки.
6. Когда первый слой застынет, нанесите чистовой слой, зашпаклюйте его и переходите к декоративной отделки стены.
7. Через 4 недели можете смело включать подогрев и проверять, насколько он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола нужно использовать специальный плиточный клей, иначе через время Ваша декоративная отделка попросту начнет сыпаться. Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще

Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте

Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте.

Видео инструкция по укладке термоматов:

Инфракрасная пленка

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную теплоизоляцию категорически запрещено. Если Вы хотите дополнительно утеплить лоджию, лучше подыскать альтернативный теплоотражатель без применения фольги.

Статья по теме: Ветроизоляция для стен деревянного дома

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о том, как сделать теплый пол на стене своими руками. Рекомендуем все же выбрать альтернативный вариант отопления в доме либо квартиры, т.к. у такой системы больше минусов, чем плюсов!

Будет интересно прочитать:

Обогрев стены как элемент отопления

Устройство современного обогрева стены несколько отличается от своего прототипа. Так, более не делают полых конструктивных элементов для прохождения горячего воздуха. А обогреть можно практически любую плоскость за счет установки каналов теплоносителя. К таким каналам относятся полипропиленовые трубы для циркуляции горячей воды и специальные нагревательные провода, работающие от электричества.

Еще одной особенностью является создание теплоизоляционной прослойки, не пропускающей тепло наружу, если обогревается внешняя стена. Сама суть проекта состоит в создании теплового барьера между внутренним помещением и улицей. Плюс к этому – большая площадь обогреваемой поверхности обеспечивает быстрый прогрев воздуха.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

• Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
• Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки. Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

• Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
• Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
• Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт)

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм 2 .

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

Электрический пленочный контур теплых стен

Выбирая электрический вариант теплых стен, нужно начать со сборки пленочных панелей. При необходимости увеличить мощность обогрева, вместо пленки применяют стержневые элементы. Готовую ИК-панель наклеивают на утеплитель, используя термостойкий клей. Использование металлизированной пленки в качестве утеплителя запрещено: наводимая индукция создаст в стене электромагнитное поле и может привести к нежелательным последствиям.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

После этого собранную конструкцию вместе с утеплителем размещают с внутренней стороны гипсокартонной плиты, которую можно крепить к стене обычным способом. Для повышения теплоотдачи с противоположной стороны стены перед ИК-панелью можно проложить фольгированную пленку.

Эффективность работы рассматриваемой ИК-системы обогрева повысится, если стену оклеить обоями, имеющими вспененную полиэтиленовую подложку.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СИСТЕМЫ ВОДЯНЫХ ТЕПЛЫХ СТЕН

Если система теплых стен монтируется на наружную стену, то особое внимание нужно обратить на расчёт температурных режимов, а именно: где и какой толщины на стенах должен бытьутеплитель? При наружном утеплении стены точка промерзания смещается в толщу утеплителя, поэтому для таких стен могут применяться неморозостойкие материалы. Минус такого утепления: помимо энергозатрат на непосредственное отопление помещения энергии тратится на прогревание стены

Другой вариант – стена утеплена изнутри помещения. Тогда точка промерзания стены смещается тоже внутрь. Но уже не утеплителя, а самой стены. В таком случае нужно использовать морозостойкие стеновые материалы, иначе будет иметь место промерзание стены и появление конденсата (между стеной и утеплителем и в толще самой стены). Также имеет значение оперативное регулирование температуры теплоносителя.

Если стены вообще не утеплены, то ошибочный расчет или задержка в регулировании температуры могут привести к значительным теплопотерям через наружные стены. Большие теплопотери получаются из-за большой разницы температур внутреннего и наружного воздуха. И большие теплопотери, приводят к большому количеству конденсации влаги из пара, попадающего из помещения в наружную стену при диффузии (полагаю, понятно, что эта конденсация происходит внутри стены? То есть, в сильный мороз эта влага может замерзать, при замерзании вода расширяется – стена разрушается; оно вам надо?).

После расчета теплопритоков нужно учесть следующее: систему теплые стены можно делать на внутренних стенах, причём, с одной стороны:

Тепло при таком монтаже распределяется так, как показано на рисунке: 70% в ту комнату, где уложена труба, 30% – в смежную комнату (при отсутствии теплоизоляции между помещениями). Это можно учитывать при проектировании и расчетах.

Хоть конструктивно водяные теплые стены очень похожи на водяной теплый пол, однако ряд особенностей здесь есть и их нужно учесть при проектировании или монтаже. Так, скорость воды в трубах теплых стен не должна быть ниже 0.25 м/с (это рассчитывается в специальной программе, о чём поговорим в других материалах). Почему? При такой и больших скоростях происходит «вымывание» воздушных пробок. При слишком низкой скорости теплоносителя очень вероятно завоздушивание системы.

В системе теплого пола удаление воздуха из системы достигается весьма просто: ставим воздухоотводчик на коллекторе и – всё.

В теплых же стенах наивысшей точкой контура является верхняя петля, здесь и наиболее вероятно скопление воздуха. Так что воздухоотводчик на коллекторе ничего не даст, а ставиться это устройство на верхней петле, о чём подробно рассказно в статье про монтаж.

В теплых полах трубу можно укладывать двумя способами: улиткой и змейкой. Для водяных теплых стен улитка не подходит, т. к. в ней не будут вымываться воздушные пробки. Вывод однозначный: только змейка!

Инсталляция настенного отопления

Основные варианты укладки труб

1. Укладка труб в виде одинарного змеевика

2. Укладка труб в виде двойного змеевика

Монтаж трубы теплых стен

Следующий шаг — установка трубы теплой стены. Специалисту, как и простому обывателю, намного приятнее работать именно с металлопластиковой конструкцией. Так как она без проблем сгибается и принимает необходимую форму. Диаметр труб должен составлять около 16-20 миллиметров. Желательно использовать трубогиб. Если специалист применяет трубы из металлопластика, очень легко соблюсти необходимый шаг между ними. Переменный шаг укладки трубопроводов системы теплых стен позволяет добиться равномерного распределения тепла в помещении. Обычно для этого на участке 1-1,2 метра от пола металлопластиковые трубы укладываются с шагом 10-15 сантиметров; на участке 1,2-1,8 метра от пола – шаг увеличивается до 20-25 сантиметров, а выше 1,8 метра –  шаг труб около тридцати, сорока сантиметров

При этом направление движения теплоносителя всегда принимается от пола к потолку. Особое внимание надо обратить на то, чтобы магистрали труб были смонтированы ровно

При монтировании труб в парилке получается четыре контура — три на стенах и один на полу . Оптимальным вариантом является один контур на одну стену. В случае внешней стены будет обеспечена компенсация потери тепла во внешнюю среду, в случае межкомнатной стены – обогреваться будут сразу две комнаты. Размеры контура зависят от площади помещения, он должен идти неразрывно. Желательно не делать частые повороты трубы на сто восемьдесят градусов, так как из-за этого потеряется часть тепла, а также организовывать сочленения. Для каждого контура есть свой патрубок подачи и обратки. На одной из стен необходимо обязательно оставить место под две трубы для пола. Магистрали труб теплой стены, выходящие за пределы парилки, лучше изолировать, чтобы в зоне отдыха бани не было слишком жарко, а также для того, чтобы труба меньше отдавала тепла.

Петли труб можно закрепить любыми приспособлениями, главное, чтобы они оставались целыми. К примеру, берется прямой подвес, искривляется подходящим образом и закручивается в заранее установленные в стене дюбеля. В местах, где трубы будут проходить через угол комнаты, рекомендуется заранее сделать углубления, тем самым увеличив радиус поворота. Иначе может либо угол искривиться, либо труба теплой стены станет видна.

Электрическая система отопления в стенах

Хотя эта система является более дорогой в эксплуатации, чем водяная, она часто используется. Это продиктовано в первую очередь небольшим размером электрических кабелей и, следовательно, возможностью избежать чрезмерного утолщения стен. Другими преимуществами являются скорость и простота прокладки кабеля, а также легкий контроль полученной системы отопления.

Однако у такой системы есть немало недостатков. Это, прежде всего, повышение счетов за электроэнергию, которая сейчас стоит довольно дорого. Следует также отметить аварийность системы, так как электрический кабель может перегореть, когда отток тепла от стенок будет заблокирован, например, большим мебельным гарнитуром, расположенным близко к стене. Также стоит учесть возникающее в этом случае электромагнитное поле, которое может неблагоприятно повлиять на наше настроение.

Электрическое настенное отопление создается из двужильных проводов, подключаемых с одной стороны, или из одножильных проводов, подключаемых с двух сторон. Провода укладывают в петли определенной длины волны. После установки системы стены покрывают плитами гипсокартона и отделывают любым способом – под покраску, под обои или выполняют укладку керамической плитки.
