Как устранить неисправности газового котла Навьен Делюкс — простые способы

Часто встречающиеся неисправности и их устранение

Рассмотрим основные способы устранения возникших ошибок:

Е 01-02

Эта ошибка свидетельствует о перегреве оборудования из-за отсутствия ОВ в системе. Решение проблемы состоит в прочистке трубопроводов или проверке насоса. Как вариант, необходимо удалить воздух из системы (в первую очередь, из насоса).

Е 03

Производится проверка на работоспособность датчика наличия пламени. Очистка электродов воспламенения.

Также необходимо проверить наличие газа в магистрали или баллонах.

Е 05

Неисправность датчика температуры устраняется проверкой его состояния. Производится измерение сопротивления датчика при определенной температуре. Если показания соответствуют эталонным, необходимо прочистить контакты.

Если показания датчика не соответствуют табличным значениям, требуется замена на новый, работоспособный экземпляр.

Е 09

Прежде всего следует измерить сопротивление на обмотках вентилятора, которое должно составлять 23 Ом.

Проверить, имеется ли электропитание на клеммах. Если обнаружены серьезные неполадки, производится полная замена вентилятора.

Е 10

Чаще всего, проблема кроется в самом датчике. Необходимо проверить его состояние, почистить контакты, при необходимости — заменит

Е 13

Датчик протока нередко залипает из-за засорения исполнительного механизма мелким мусором, известковыми отложениями и т.п. Если очистка датчика не дает ожидаемого результата, проверяется возможный пробой на плату управления.

При отсутствии результата производится замена датчика.

Е 16

Перегрев котла может иметь несколько причин, наиболее распространенной из которых является засорение теплообменника и слабый проток ОВ. Защита срабатывает при 98°, отключение аварии происходит при охлаждении котла до 83°.

Путей решения проблемы два — сначала следует прочистить (в сложных случаях — заменить) теплообменник, при отсутствии положительного результата производят замену датчика.

Е 18

Перегрев датчика дымоудаления происходит при закупорке дымохода. Причиной может стать намерзание конденсата, сильный ветер снаружи, попадание в дымоход посторонних предметов или мусора. Если устранение помех выводу продуктов горения никаких результатов не приносит, следует заменить датчик.

Е 27

Отсутствие давления воздуха при работающем вентиляторе чаще всего свидетельствует о засорении воздухопровода или о необходимости замены датчика. Чаще всего причина кроется именно в нем, поскольку попадание посторонних предметов в закрытый воздушный канал крайне затруднено.

Отличия Navien Ace и Navien Delux

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace. Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

• Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.

• Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.

• Материал изготовления теплообменника – нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.

• Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Какие поломки могут возникнуть в газовом котле Навьен?

Чаще всего потребители выбирают двухконтурный газовый котел навьен, его неисправности высвечиваются на дисплее. Многие пользователи на форумах интересуются, что означают коды ошибок и как устранить поломки.

Как показывает практика, появление неисправностей в основном связано с неправильной установкой и эксплуатацией агрегатов, а также при перепадах напряжения и использовании некачественного теплоносителя.

Напольные газовые котлы Navien – плюсы, минусы и модельный ряд

Напольные одноконтурные газовые котлы отопления – на что важно обращать внимание

Производитель предусмотрел следующие коды неисправностей газовых котлов навьен:

1. 01E – перегрев системы;
2. 02E – нехватка теплоносителя либо разорвана цепь датчика протока;
3. 03E – отсутствует сигнал о пламени;
4. 04E – короткое замыкание цепи датчика пламени или ложное сообщение о наличии огня;
5. 05E – нарушение соединения цепи температурного датчика;
6. 06E – замыкание цепи датчика температуры;
7. 07E – нарушение подключения температурного датчика ГВС;
8. 08E – замыкание датчика ГВС;
9. 09E – неполадки в работе вентилятора коаксиального дымохода;
10. 10E – сбои в системе удаления продуктов сгорания;
11. 13E – кз датчика протока системы отопления;
12. 27E – нарушение работы цепи датчика APS;
13. 15E – поломки в работе платы управления.

При появлении некоторых кодов ошибок решить проблему поможет только специалист сервисного центра. Однако определенные неисправности можно попробовать устранить самостоятельно без привлечения мастера.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
3. Работать котел должен в полной сборке и защитном корпусе.
4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Мы установили дополнительный расширительный бак , но проблема осталась, давление всё равно росло. Более тщательная диагностика показала, что не работает кран подпитки. В его закрытом положении в систему продолжала поступать вода. Поэтому давление и росло. Временно устранить эту неисправность можно перекрытием крана подачи воды на входе в котёл. Но в этом случае было невозможно пользоваться горячей водой. Поэтому, купив в специализированном магазине кран подпитки в сборе (или гидроузел), мы решили его заменить.

Сразу отметим, что работы по замене крана подпитки газового котла Навьен должны выполняться работниками газовых служб. Но марок котлов великое множество и не все специалисты знакомы именно с этим устройством. Поэтому, чтобы мастер долго не думал, как произвести замену, вы можете распечатать данную статью и использовать её как руководство.

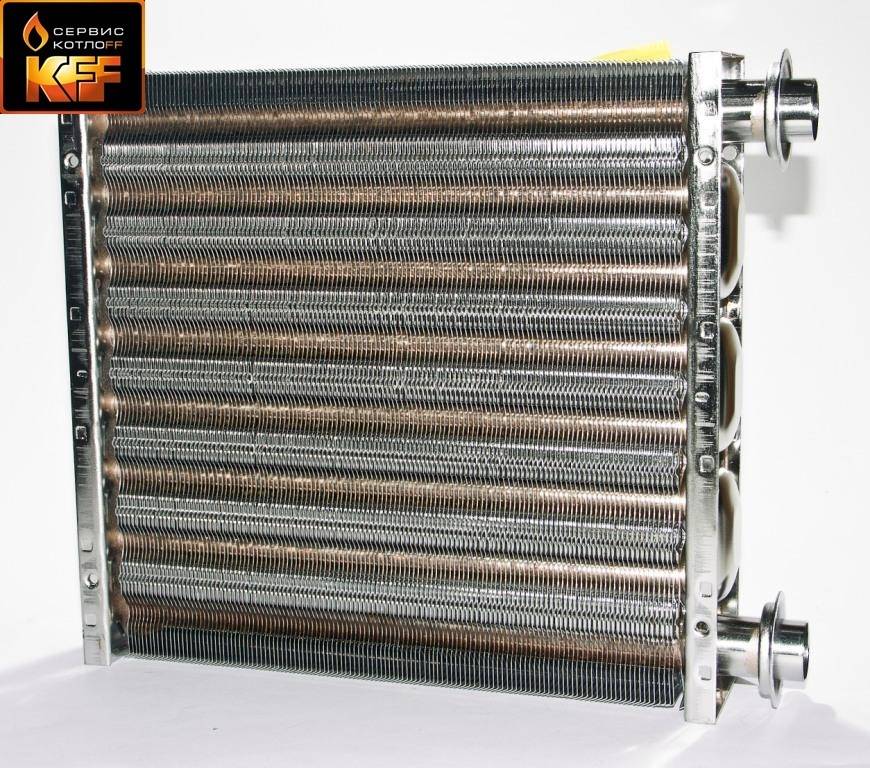

Теплообменник. Можно ли заваривать?

Заваренный теплообменник.

Работаю я с автомобилями Chevrolet и Opel уже очень давно. Данный вопрос постоянно слышу практически от каждого владельца автомобиля. И ответить на данный вопрос могу могу однозначно — заваривать теплообменник НЕЛЬЗЯ. Делать я это ни в коем случае не советую. Почему? Об этом собственно я и написал целую статью.

В первую очередь следует сказать о назначении маслоохладителя в нашем автомобиле.

Принципиальная схема работы маслоохладителя

Даже из названия «теплообменник» понятно, что нужен он для обмена теплом между маслом и антифризом. А если быть точнее — для охлаждения смазывающей жидкости, то-есть масла. Оно в процессе работы достаточно сильно нагревается. Еще кстати ему в этом помогает установленный с завода горячий термостат, который мы кстати успешно меняем на холодный. Как вы знаете масло способно эффективно смазывать трущиеся детали только при определенных температурах. При перегреве масла, оно начинает выгорать и разлагаться, при этом теряя свои смазочные свойства, а это только вершина айсберга, так как от смазки зависит дальнейшее состояния движущихся и трущихся деталей… Это хорошо если у вас залито качественное масло… Но почему же тогда на первых моторах Z16XER нет теплообменника, в отличии от Z18XER или F16D4? А все потому что 16хер немного отличается конструктивно. Именно у первых Z16XER нет форсунок охлаждения поршня (кстати отдельная песня, многие вообще не придают им значения, а ведь они тоже имеют свойства ломаться… про это расскажу в другой раз), а вот у Z18XER и F16D4 они появились. И именно поэтому на новом моторе тепловую энергию необходимо куда-то скидывать. Затем теплообменник в мотор и поставили (всегда было интересно, почему деятели, которые заваривают теплообменник, а еще и всячески рекомендуют это делать, считают себя умнее конструкторов, которые разрабатывали данный мотор?). Соответственно если заварить теплообменник то температура масла значительно повышается. Это сказывается не только на трущихся и движущихся деталях. С ростом температуры масла начинают терять свою эластичность сальники и прокладки, которые в дальнейшем начинают рассыпаться.

Текущий теплообменник

Я где-то в глубине души понимаю тех людей, которые после 5 визитов в различные сервисы с текущим теплообменником не находят решение и в конце концов заваривают его. Просто не хватает уже сил и денег его ремонтировать и есть вроде как альтернативное решение. В таких случаях можно сказать только одно — не те сервисы посещаете. Человек сделавший ремонт теплообменника должен давать на свою работу гарантию, если таковой нет — смело разворачивайтесь и уходите. К примеру на ремонт теплообменника я даю гарантию в 100 000 км. Никаких заварок и прочей ерунды.

Минус данных моторов еще заключается в том, что на них стоит 105 градусный термостат, который просто душит мотор и не дает мотору нормально остыть. Ни для кого не секрет, что необходимо устанавливать 92 градусный термостат, конечно же с сопутствующей прошивкой. Но и это должен делать человек с прямыми руками и свежей головой.

Гарантия на ремонт теплообменника: 100 000км!

Цена работы с запчастями: 10 500р;

Эксплуатация, диагностика и ремонт

Установку, подключение и первое включение рекомендуется выполнять в присутствии представителей газовых служб. Монтаж выполняют сертифицированные специалисты. Иначе ремонт может обойтись в копеечку.

Допускается выполнение установки своими силами, но при тщательном следовании требованиям инструкции производителя. Ответственная часть этой работы – правильный выбор и монтаж системы дымоудаления.

Операции с нагревателем подробно описаны в инструкции. Изучение положений – основополагающий фактор безупречной работы устройства.

Несмотря на высочайшую надежность, как и любой другой сложной технике, котлу Навьен время от времени необходим ремонт. Рекомендуется обращаться в сервис.

Центры обслуживания Навьен предлагают широкий перечень услуг, в том числе, работ следующих видов:

• Диагностику с последующей полной или частичной заменой агрегатов.
• Ремонт агрегатов.
• Монтаж и постгарантийное обслуживание.
• Очистку радиаторов и труб от накипи и прочих отложений с использование специальных составов.
• Замену расходников, прокладок и элементов крепления.

Некоторые «поломки» устраняют и самостоятельно.

Для этого нужно правильно распознать причину неисправности и грамотно оценить собственные знания и возможные последствия. В этом может помочь встроенная система диагностики. На дисплей прибора выводятся коды – буквенно-цифровые показания, которые указывают на тот или иной отказ.

Так код 01е означает, что оборудование перегрелось. Произойти это может из-за отказа насоса или засорения трубопроводов. В этом случае проверяют состояние крыльчатки насоса на целостность и заедания. Еще проверяют сопротивление в катушке, то есть выявляют, было ли короткое замыкание. Рекомендуется определить есть ли завоздушивание. Если да, ремонт сводится в стравливанию воздуха из системы.

Код 03е сигнализирует о проблеме с воспламенением. Причин несколько. Это отказ датчика ионизации, прекращение подачи газа или разрыв в цепи заземления. Датчик пламени чистят от грязи иголкой, а налет на электроде снимают мелкой наждачкой.

Кодов около двух десятков. Таблица кодов прилагается к инструкции. Если кода на экране нет, а слышен необычный шум, то такое случается из-за недостаточной пропускной способности труб. Накипь образуется из-за некачественного теплоносителя. Его сливают и заменяют новым.

Еще снижают температуру нагрева воды. Возможно, мощность котла чрезмерная для вашей системы. Рекомендуется чистка теплообменника. Если она не дает результатов, теплообменник придется менять.

Причинами отказов выявляются вещи, которые проверяют сначала самостоятельно. Например, почистить фильтр или оценить целостность проводки, открытие вентилей, наличие газа и воды в системе подачи и т. д.

Все ошибки котлов Навьен. Что делать и как устранить ошибки 03, 10, 02, 13

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

• утечки в контуре отопления;
• не работает система розжига;
• низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Что делать, если котел гудит?

Все вышеперечисленные неисправности обычно заканчиваются полным отключением котла, но гораздо более распространенной и менее разрушительной проблемой является неприятный звук, исходящий от прибора. Раздражающие шумы вызывают головную боль и усиливают стресс. Само собой разумеется, что правильно установленный и эксплуатируемый котел Navien должен работать тихо, гудение — это симптом, который может предупреждать о серьезной поломке в будущем.

Рассмотрим наиболее распространенные источники гудения:

Неисправность системы вентиляции котла

Если ваш котел находится в пыльном подвале или просто используется в течение длительного времени без надлежащего обслуживания, большое количество пыли, скапливающейся внутри корпуса, может помешать работе вентиляционной системы. Это, пожалуй, самая распространенная причина шума в старых приборах, но учтите, что он может быть вызван недостатком смазки. Чтобы избежать неприятных шумов, содержите котел в чистоте и регулярно смазывайте его. В противном случае вам придется вызвать специалиста или, возможно, заменить сам вентилятор.

Отложения жесткой воды

Как и во многих других ранее упомянутых проблемах, жесткая вода может играть ключевую роль в проблемах с шумом внутри устройства. Накипь образуется сначала на теплообменнике, а затем во всем приборе, снижая все его положительные качества, а суженные проходы для воды и обилие пара вызывают странный гудящий шум. Избавиться от накипи в котле Navien поможет кислотный раствор, но в этот раз придется обрабатывать все части котла — лучше довериться специалисту.

Насыщенная кислородом вода

При естественной системе циркуляции даже в самых современных котлах есть риск услышать неприятные шумы. Сам котел не вызывает нареканий и обеспечивает наилучшую производительность при стабильной работе, но звук беспокоит владельца. Этот шум вызван лопающимися пузырьками воздуха внутри системы отопления. От шума можно легко избавиться, заменив систему естественной циркуляции путем модернизации котельной системы с помощью мембран.

Давление газа

Снижение давления газа в системе вызывает раздражающие шумы в помещении. В результате нехватки газа образуются воздушные карманы, уменьшается поток воды и устройство перегревается. Для решения этой проблемы необходимо изменить давление до допустимого давления в две атмосферы. Эта операция должна выполняться квалифицированным специалистом.

Другие причины

Другие причины неприятных шумов в котле Navien могут быть незначительными. Странные шумы вызваны наличием воздуха в системе. Несмотря на высокое качество котлов Navien — никто не застрахован от ошибок, и простой производственный дефект может стать причиной вашей головной боли. Внимательно проверьте товар, сделайте возврат, гарантийный обмен.

Лучший способ избежать проблем, поломок, жужжания, ошибок и других неисправностей — это профилактика. Регулярно обслуживая свой газовый котел Navien, протирая пыль, капающую смазку, очищая мусор, имея запасные части, подключая чистую воду, регулируя систему циркуляции, вы избежите многих неприятных проблем.

Не пытайтесь самостоятельно определить причины проблем с прибором. Котел — это устройство, которое требует большого ухода. В случае возникновения каких-либо проблем следует обратиться в сервисный центр или вызвать специалистов, которые определят причину и произведут необходимый ремонт. «Navien» сама обучает необходимый персонал. «Navien» имеет четыреста сервисных центров в Российской Федерации. Обратитесь к профессионалу, самостоятельная диагностика и лечение сложного оборудования без тщательной подготовки может привести к его повреждению.

Настройка котла Navien

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Наши преимущества

Бесплатная консультация по телефону

Бесплатная диагностика и вызов мастера

Ремонт на дому в день заказа

Оригинальные запчасти

Гарантия до 2-х лет

Сравнительно молодая корейская компания Navien, специализирующаяся на производстве приборов отопления и горячего водоснабжения домашнего применения, в кратчайшие, в масштабах бизнеса, сроки сумела выйти на лидирующие позиции на мировом рынке в своей области. Основанная в 1978 году, на сегодняшний день компания имеет официальные представительства в США, Канаде и Китае.

Ассортимент продукции, представленный Navien достаточно широк, но основными приборами, имеющими самую большую популярность среди покупателей, являются:

• газовые котлы
• водонагреватели
• радиаторы

Помимо отличного качества своей продукции, компания может с ответственностью заявлять о самых низких ценах, что в достаточной мере, устраивает российских потребителей, в частности в городах Москва и Санкт-Петербург.

Воспользовавшись услугами высококвалифицированных специалистов при заказе их услуг на сайте YouDo, вы получите профессиональное выполнение при достаточно низких ценах таких, важных работ, как:

• демонтаж старого котла
• подготовка дымохода
• монтаж канализации

При полученном разрешении от специальных служб, будет проведена настройка газового котла Navien.

Особенности настройки газовых котловНавьен

За исключением небольших нюансов, процесс настройки газового котла Navien, практически не отличается от монтажа обычного электрического котла. Однако, именно для газовых котлов, обязательными условиями являются:

• получение разрешения на проведение работ от газовых служб
• обеспечение помещения доступом свежего воздуха
• тщательная проверка работы дымохода

Наши цены

Выезд мастера в пределах МКАД	Бесплатно
Замена запчасти / функционального узла	от 1200 руб
Настройка газового мультиблока	от 1000 руб
Настройка датчика тяги	от 550 руб
Очистка, выставление зазоров электродов ионизации и розжига	от 1200 руб
Переоборудование на сжиженный газ	от 1800 руб
Проверка тяги дымохода (нагнетание / разряжение)	от 300 руб
Ревизия циркуляционного насоса	от 500 руб
Установка рабочего давления в расширительном баке	от 500 руб
Чистка внутренних трубопроводов	от 1500 руб
Чистка встроенных фильтров	от 500 руб
Чистка котлового тела	от 750 руб
Чистка теплообменника ГВС	от 2200 руб
Настройка газового дросселя	от 750 руб
Настройка пропорций топливно-воздушной смеси	от 4000 руб
Настройка угла раскрытия факела	от 1200 руб
Задание режимов день / ночь	от 1200 руб
Монтаж датчика наружной температуры	от 3500 руб
Настройка защитного ограничителя температуры	от 750 руб
Настройка погодозависимой автоматики (за контур)	от 1500 руб
Пайка печатной платы / элемента автоматики	от 1500 руб
Подключение и настройка блока дистанционного управления	от 2200 руб
Балансировка гидравлического контура	от 300 руб
Замена горелки	от 1500 руб
Замена прокладки / устранение течи	от 750 руб
Замена шарового крана, обратного клапана, вентиля	от 750 руб
Настройка ограничительного термореле	от 550 руб
Настройка перепускного клапана	от 600 руб
Настройка термоголовки	от 300 руб
Ревизия радиатора	от 150 руб
Ревизия циркуляционного насоса	от 300 руб
Стравливание воздушной пробки	от 200 руб
Чистка фильтра грубой очистки	от 300 руб

Котел навьен ошибка 02

Ошибка 02 вызвана датчиком протока отопительного контура, расположенного на выходе основного теплообменника. Если движению воды в контуре СО ничего не препятствует, после включения насоса контакты датчика замыкаются и сигнал регистрирует блок управления, в противном случае – на дисплее пульта навьен выдается ошибка 02.

Можно выделить следующие основные причины:

• низкое давление в отопительной системе (для контроля давления котлы навьен оснащаются стрелочным манометром, расположенным на передней крышке – нужно проверить и при необходимости подпитать систему до значения 1.2-1.5 бара)

• поломка датчика протока (для проверки измеряют сопротивление датчика до и после включения насоса)

• нет циркуляции в контуре отопления

• неисправна плата управления

Отсутствие циркуляции означает, что по каким-либо причинам теплоноситель не может нормально двигаться по трубам отопления. Препятствиями могут быть: засоренные фильтры очистки, замерзание участка трубопровода, перекрытые краны по периметру отопительной системы, наличие воздушной пробки или неполадки при работе насоса.

Для удаления воздуха можно попробовать запустить котел в специальном тестовом режиме, предварительно открыв клапан воздухоотводчика на насосе. Для активации режима тестирования, необходимо отключить котел и перевести переключатель №1 на колодке DIP-Switch платы в положение ON. Более подробно проверке исполнительных механизмов будем рассказывать в отдельной статье.

Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 02 на котле навьен:

Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации

Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:

• Отопительные агрегаты настенного и напольного исполнения.
• Одноконтурные и двухконтурные модели.
• С открытой и закрытой камерами сгорания.
• Достаточно широкий выбор по позиции мощности.

Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.

Модель Navien Ace

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:

• Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
• Нестабильное давление в системе водопровода.
• Все время происходящие перепады в системе электроснабжения.
• Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

• Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
• Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
• В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
• В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

Устройство котла

По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

Давайте перечислим некоторые общие технические характеристики.

Как сбросить коды ошибок газового котла Navien

Корейская отопительная техника надежна, что подтверждают специалисты и пользователи. Но случается, что и она отказывается работать. Статистика ремонтов газового котла Навьен свидетельствует: в 80–90% случаев с возникающими проблемами можно справиться своими силами . Статья расшифровывает символику появляющихся на дисплее ошибок и дает рекомендации по устранению неисправностей.

* Газовые котлы Navien выпускаются в разных модификациях: конвекционные (с атмосферной горелкой), турбированные, конденсационные. Возникающие неисправности идентичны для всех типов отопительного оборудования этой марки. Потому и появляющиеся на дисплее ошибки трактуются одинаково, за редким исключением.

Код свидетельствует о перегреве. Для предотвращения закипания теплоносителя и температурной деформации деталей автоматика останавливает Навьен до устранения причины.

• Температурный датчик ОВ (отопления). Если сигнальная линия не повреждена, он тестируется на срабатывание.
• Циркуляционный насос: функционирует не корректно или остановился. Нужно убедиться в целостности соединительных проводов, надежности контактов и наличии (соответствии номиналу) питающего напряжения. Это наиболее распространенные причины, вызывающие ошибку на дисплее котла. Проблема с насосом может возникнуть из-за отсутствия свободного хода крыльчатки. Отложение солей на лопастях, окисление вала – результат повышенной жесткости перекачиваемой среды и некачественной водоподготовки.
• Наличие/отсутствие в контуре отопления пробок. Надеться на клапана, установленные на радиаторах и автоматически удаляющие воздух из системы, не стоит – пыль, грязь нередко забивает канал, и прибор не выполняет свою функцию. Попробовать стравить вручную: если пойдет вода, то ошибка Навьен вызвана иной причиной.

Перегрев котла происходит из-за снижения скорости циркуляции теплоносителя. Это возможно и при засорении теплообменника (ошибка 16E ). Следование рекомендациям из разряда «в быту, своими силами» должного эффекта не даст. Если и получится правильно приготовить спец/раствор, то полную очистку полости прибора не сделать. Канал циркуляции жидкости имеет сложную конфигурацию – в мастерской промывка ведется под напором.

Падение давления в системе ОВ. Ошибка свидетельствует о протечке в контуре, самом котле или установленных приборах (гидроаккумулятор, фильтры).

Запуск котла

После выполнения всех монтажных работ и проведения опрессовки осуществляют первый наладочный запуск оборудования котла. Все работы выполняются рабочими сервисного центра с оформлением соответствующих документов, что в будущем сохранит гарантийные обязательства производителя.

Запуская котел «Навьен», инструкция должна соблюдаться безукоризненно. Последовательность работ:

1. Наполняют водой контуры через подпиточный узел агрегата, встроенный в конструкцию, со специальным краником снизу рядом с вводом водопроводной воды.
2. Следят за манометром, когда давление поднимется до 2.0 атм, кран закрывают.
3. Удаляют воздушные пробки. При первом запуске выполняют в ручном режиме, а при последующих — через автоматическую систему. Начинают процесс с самой удаленной батареи, открывая краник Маевского, поочередно проходят все точки контура отопления.
4. После травления воздушной пробки давление в контуре упадет, поэтому потребуется повторная подпитка.
5. Сбрасывают воздушную смесь с насоса циркуляции.
6. Для того чтобы включить агрегат, нажимают кнопку «Power».
7. Сработает электроподжиг и агрегат запустится, после чего необходимо настроить температурный режим.
