Эжектор для насосной станции: разновидности, как устроен

Основные виды эжекторов

В зависимости от установки, эжекторы могут быть разными. Их принято делить на два основных вида: встроенные и выносные. Разница между этими видами небольшая, то есть они отличаются только местом установки, однако, и это небольшое отличие может отразиться на работе насосной станции. И тот и другой вид обладает своими достоинствами и недостатками.

Встроенный, как можно догадаться из названия, монтируется прямо в корпус насоса, являясь ее составной частью.

Встроенная модель

Встроенный эжектор имеет свои достоинства:

  1. Достаточно только смонтировать сам насос, не устанавливая дополнительного оборудования, при этом экономится место в скважине.
  2. Располагается внутри, то есть он защищен от попадания грязи внутрь устройства, а это, в свою очередь, позволяет сэкономить средства на приобретении дополнительных фильтров.

Из недостатков можно отметить лишь небольшую эффективность на больших глубинах, превышающих 10 метров. Однако, основное предназначение встроенных моделей заключается в использовании их для закачки воды именно с небольших глубин. И еще один нюанс в защиту встроенных устройств: они обеспечивают мощный и бесперебойный напор воды. Поэтому они часто применяются для полива и других хозяйственных нужд.

Еще одним незначительным недостатком может быть высокий уровень шума насоса, усиливающегося из-за шума водяного потока. Такие насосы принято устанавливать вне жилого здания.

Выносной прибор

Выносной, или внешний, прибор монтируется на насосную станцию на глубине не менее 20 метров. А по мнению некоторых специалистов, и вовсе необходимо устанавливать прибор на расстоянии полуметра от насоса. То есть его можно поместить прямо в скважине или подвести к источнику воды. Таким образом, шум от работы не будет проблемой для жильцов. Однако, и тут есть свои нюансы. Например, для подключения насоса к источнику необходима труба для того, чтобы вода могла возвращаться к устройству. Длина трубы должна соответствовать глубине скважины. Помимо трубы для рециркуляции, необходим и бак, с которого будет производиться забор воды.

Паровые, пароструйные и газовые

Паровые эжекторы предназначены для откачки газа из замкнутых пространств и для поддержания воздуха в разреженном состоянии.

Пароструйные устройства в отличие от паровых используют энергию паровой струи. Принцип работы основан на том, что поток пара, выходящего из сопла, выносит с собой на высокой скорости поток, проходящий по кольцевому каналу вокруг сопла. Подобная станция применяется для откачки воды из судов.

Эжектор воздушный или газовый применяется в газовой промышленности. Во время работы устройства газовая среда с низким давлением сжимается, сжатие достигается за счет газовых паров с высоким напором.

Вакуумные приспособления

Работа вакуумных эжекторов основана на эффекте Вентури. Они бывают много- и одноступенчатыми. Сжатый воздух попадает в устройство и проходит через сопло, а это приводит к увеличению динамического и к снижению статического давления, то есть создаётся вакуум. Таким образом, сжатый воздух, поступающий в эжектор, смешивается с откачиваемым воздухом и выходит наружу через глушитель.

https://youtube.com/watch?v=zajecdTrEdg

В многоступенчатых эжекторах в отличие от первого вида вакуум создается не в одном, а в нескольких соплах, которые располагаются в одном ряду. Таким образом, сжатый воздух проходит через сопла и выходит из глушителя. Преимущество второго вида заключается в том, что при использовании одинакового объема воздуха обеспечивается большая производительность, чем в одноступенчатых.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

  • перекачивающий агрегат,
  • обратный клапан,
  • трубопровод,
  • перекрывающий поток вентиль,
  • дренаж в канализацию,
  • фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

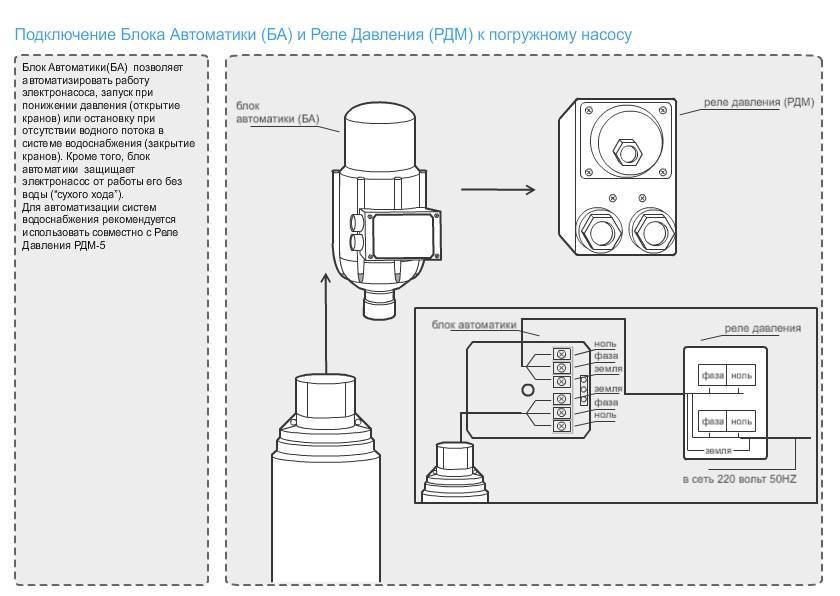

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.


Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.

В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

В каких случаях нужен эжектор

Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

Внешний эжектор, подготовленный для погружения в скважину

За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

Обзор и работа насосной станции с внешним эжектором

Изготовление своими руками

Эжекторы вполне возможно делать своими руками. Конечно, такая работа требует определенной ответственности и внимательности, но она все же вполне выполнима.

Эжектор, конечно, можно легко купить в готовом виде. Однако если вы хотите значительно сэкономить, то лучше сделать его самостоятельно.

Изготовление эжектора своими руками:

  1. Необходимо взять тройник и закрепить на нем штуцер таким образом, чтобы патрубок штуцера поместился во внутрь тройника и не выступал из него. Если патрубок слишком длинный или короткий, то это можно исправить. В первом случае его можно сточить, а во втором — нарастить полимерную трубку.
  2. Теперь необходимо поработать с частью, которая будет подсоединяться к насосу. Для этого вверху тройника прикручивается переходник.
  3. Внизу тройника в той части, где стоит штуцер, прикручивается отвод в форме уголка. Он будет соединяться с рециркуляционной частью эжектора.
  4. В боковой части тройника также вкручивают переходник уголкового типа. Его присоединяют в трубу с помощью цангового зажима.

Все соединения необходимо загерметизировать специальной лентой.

Особенности и разновидности конструкции

Насос эжекторного типа бывает двух видов:

  • с внешним расположением эжектора;
  • с внутренним (встроенным) расположением эжектора.

Выбор того или иного вида компоновки эжектора обусловлен требованиями, которые предъявляются к насосному оборудованию. Для отсасывания воздуха из разных ёмкостей используется ещё одна разновидность таких агрегатов – воздушный эжектор. У него несколько иной принцип действия. В нашей статье мы изучим приспособления для облегчения перекачки воды.

Внутренний эжектор

Насосное оборудование со встроенным эжектором имеет более компактные размеры. Кроме того создание напора жидкости и её забор для рециркуляции происходит внутри насосного оборудования

Насосное оборудование со встроенным эжектором имеет более компактные размеры. Кроме того создание напора жидкости и её забор для рециркуляции происходит внутри насосного оборудования. В таком насосе используется более мощный мотор, способный обеспечить рециркуляцию жидкости.

Преимущества такого конструктивного решения:

  • агрегат не чувствителен к тяжёлым примесям в воде (илу и песку);
  • поступающую в оборудование воду не нужно фильтровать;
  • прибор подходит для подъёма воды с глубины не более 8 м;
  • такое насосное оборудование обеспечивает достаточный напор жидкости для бытовых нужд.

Среди недостатков стоит отметить следующее:

  • этот насос издаёт очень много шума во время работы;
  • для монтажа такого агрегата лучше выбирать место подальше от дома и сооружать специальное помещение.

Внешний эжектор

Для выполнения наружной установки эжектора рядом с насосным оборудованием необходимо оборудовать бак, в который стоит набрать воду

Для выполнения наружной установки эжектора рядом с насосным оборудованием необходимо оборудовать бак, в который стоит набрать воду. В этой ёмкости будет создаваться рабочий напор и необходимое разрежение для облегчения функционирования насосного оборудования. Само эжекторное устройство подключается к той части трубопровода, которая погружается в скважину. В связи с этим есть ограничения на диаметр трубопровода.

Преимущества выносного эжектора:

  • благодаря такой конструкции можно поднимать воду со значительной глубины (до 50 м);
  • удаётся снизить шум от работы насосного оборудования;
  • такую конструкцию можно располагать прямо в подвале дома;
  • без снижения эффективности работы насосной станции эжектор можно размещать на расстоянии 20-40 м от скважины;
  • благодаря тому, что всё необходимое оборудование находится в одном месте, проще выполнять ремонтные и пусконаладочные работы, что способствует более продолжительному сроку службы всей системы.

Недостатки наружного расположения эжекторного приспособления:

  • производительность системы снижается на 30-35 процентов;
  • ограничения в выборе диаметра трубопровода.

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

  • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
  • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.
Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.


При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части.
Обзор и настройка реле давления Italtecnica PM5 G 1/4

Как выбрать?

Критерии выбора насосной станции для частного жилого дома и дачи неодинаковые.В жилом помещении больше точек разбора воды, выше требования к чистоте, больше используемые объемы в день. На даче вода расходуется экономно, точек разбора обычно 2-3, требования к фильтрации менее жесткие.

Кроме того, что станции водоснабжения должны быть разными для дома и дачи, важно учитывать, что на выбор влияет еще тип источника воды. В одном случае нужны погружные агрегаты, в другом непогружные

На одном участке глубина забора воды всего 4-5 метров, а на другом может оказаться больше 10.

Параметры выбора:

Мощность насоса. Этот параметр определяет производительность станции и её возможности. Чем мощнее насос, тем выше он сможет поднять воду

Это важно учитывать, когда глубина скважины больше нескольких метров или высота дома превышает один этаж. Чтобы определить суммарную мощность, нужно сложить потребление воды всеми сантехническими средствами

При их одновременном включении напор должен оставаться на прежнем уровне, то есть падение давления не ощущается.

  • Глубина забора воды. Этот показатель определяется тем, как глубоко находится источник воды. Если расстояние небольшое – 100-150 см, подойдет любая станция.Если глубина достигает 6-8 метров, подходят многоступенчатые станции и станции с внешним эжектором.
  • Объём гидроаккумулятора. Его вместительность важна для создания водных запасов на случай перебоев с электричеством и других неполадок. Важный момент: на «пожарный» случай останется не весь объем аккумулятора, а только половина. Это связано с тем, что часть объема бака заполнена воздухом.

  • Давление воздуха. При любом объеме бака оно должно составлять 1,8-2 атмосферы. Проверяется этот параметр при помощи манометра. Если показатель ниже нормы, воздух нужно докачать. Низкое давление воздуха приводит к тому, что напор струи в кране будет слабым и нестабильным.
  • Из чего изготовлен корпус станции. При производстве используется чугун, нержавеющая сталь и ПВХ-материалы. Гигиенические особенности и прочность «нержавейки» лучше, чем у других материалов.

Фильтр нужно приобретать с хорошей системой очистки. При этом его конструкция должна быть удобна для регулярного очищения от загрязнений. Помимо технических характеристик станции, важную роль играет производительность источника водоснабжения. Нужно учитывать, на каком уровне находится зеркало воды, каков «дебетовый» объём скважины или колодца.

Производительность скважины должна быть больше производительности станции. Примерный объём – 1,5-1,7 кубических метров в час при производительности станции 3-5 кубических метров в час. Не последним по значению является ценовой параметр. Экономить на системе водоснабжения не нужно. Насосная станция из качественных материалов от проверенных производителей быстро окупится. Дешевая же станция, приобретенная из желания сэкономить, быстрее выйдет из строя.
