Обогрев кровли: что такое кабельная система антиобледенения и как ее устанавливать

Обогрев кровли: зачем он нужен и какие преимущества дает

Среди всех факторов, оказывающих влияние на процесс образования льда или снежной корки на крыше, можно выделить всего три основных.

• Во-первых, это плохая вентиляция чердачного помещения. Тепло от нижних этажей скапливается на чердаке и подогревает кровлю. Как результат, снег подтаивает и берется коркой. Отдельная его часть превращается в жидкость, которая стекает к краю и там намерзает в виде сосулек.
• Во-вторых, обледенение кровли происходит в случаях, когда на чердаке размещено много различного оборудования, излучающего тепловую энергию, которая, как и в первом случае, подогревает кровлю снизу.
• В-третьих, это кровля мансарды. В таких домах без системы снеготаянья, а вернее антиобледенения ливнестоков, просто не обойтись.

Как защитить крышу от снега и сосулек

Именно для борьбы с этими явлениями и предназначен обогрев кровли и водостоков, которые дают следующие преимущества.

1. Безопасность передвижения по придомовой территории в зимнее время. Система подогрева кровли вам гарантирует отсутствие угрозы в виде сосулек, которые могут в любое время свалиться на голову.
2. Увеличение срока службы кровельного покрытия. Как обогрев может продлить жизнь кровельному покрытию? Следует понимать, что любой лед в процессе сползания по скату крыши повреждает декоративно-защитное покрытие.
3. Обогрев кровли в некотором роде препятствует разрушению фасада дома. Вода беспрепятственно уходит в систему водоотведения и не попадает на стену, таким образом не образуя на ней наледи.

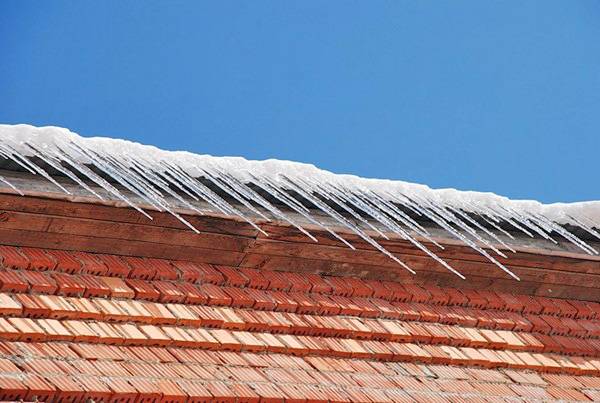

Защита крыши от льда

Подобная система может быть установлена на кровлю, сделанную из любого материала. Управляется она полностью автоматически без вмешательства человека. Как устроена система антиобледенения? А вот с этим мы и будем разбираться дальше.

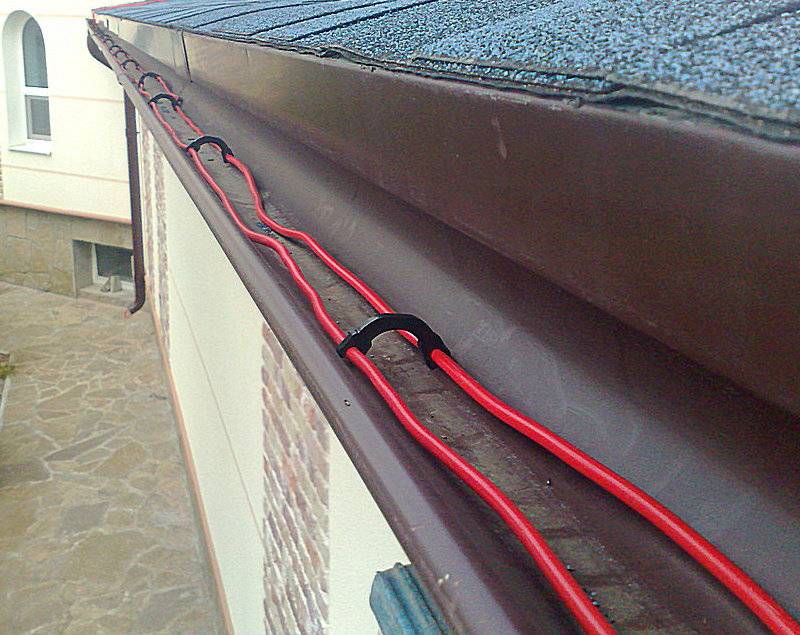

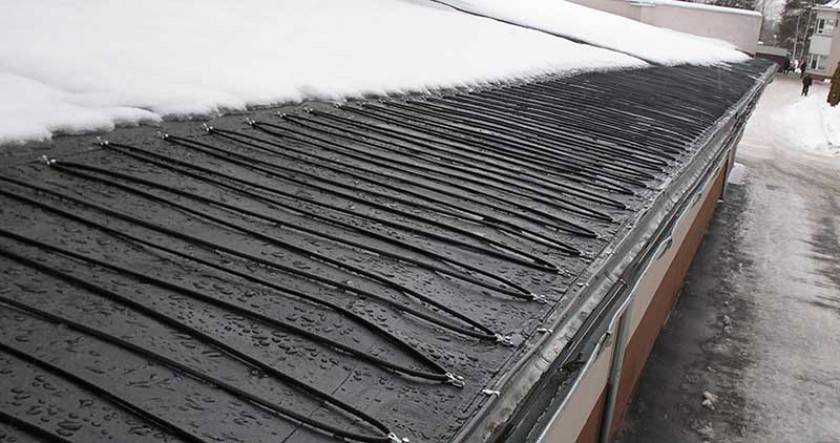

Обогрев кровли и водостоков фото

Требуется ли подогревать водостоки?

Обогревательные системы водостокам не всегда требуются. Обогрев даст наилучший результат исключительно при конкретной погоде. Лед часто образовывается в сезон оттепелей (либо самых первых морозов), когда в дневное время по водостокам струится вода, а уже в ночной период жидкость замерзает. Корка льда с каждым днем будет увеличиваться, и спустя определенный период пути для потоков будут перекрыты. Вода просто начнет лить через край лотков, при этом ночью образуются сосульки.

Но следует понимать, когда смены “таяние-замерзание” не происходит, неразумно и неэкономно обогревать водостоки.

Из чего состоят кабельные системы, чтобы обогревать кровли:

• Нагревательные провода (рекомендуется применять саморегулирующиеся кабеля, чтобы обогревать те области покрытия, где присутствует вероятность перехлеста проводов. В иных ситуациях лучше всего укладывать резистивные).
• Подсистема управления и питания: контроллер, датчики, автоматы защиты, УЗО, пускатели.
• Элементы крепежа кабелей (разные монтажные ленты, скотч алюминиевый, тонкие металлические полосы разной ширины и длины, а также с разным рисунком перфорации, металлические конструкции изогнутого типа, которые служат основой для надежного крепления, пластиковые кабельные стяжки и др.).

1.4. Наклонная крыша без желобов

В случае если на здании не применяется система желобов, ледяные наросты и сосульки могут формироваться на грани крыши.
Чтобы удалить наледь (сосульки) с грани крыши можно использовать два варианта
укладки нагревательного кабеля:

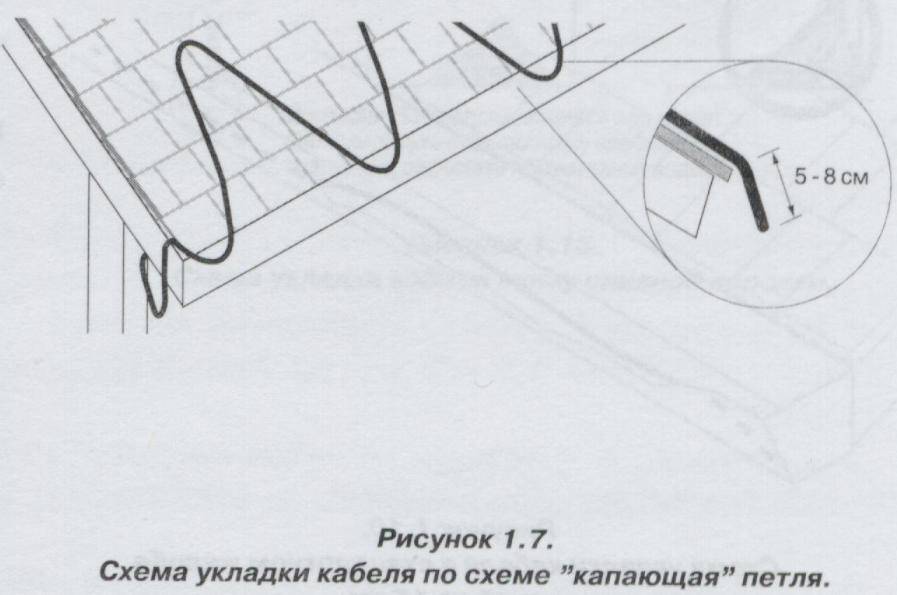

• по схеме «капающая» петля (рисунок 1.6);

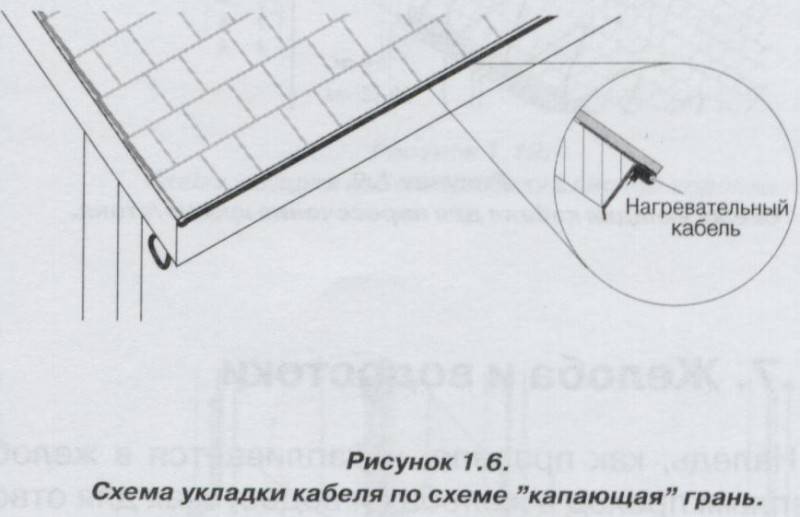

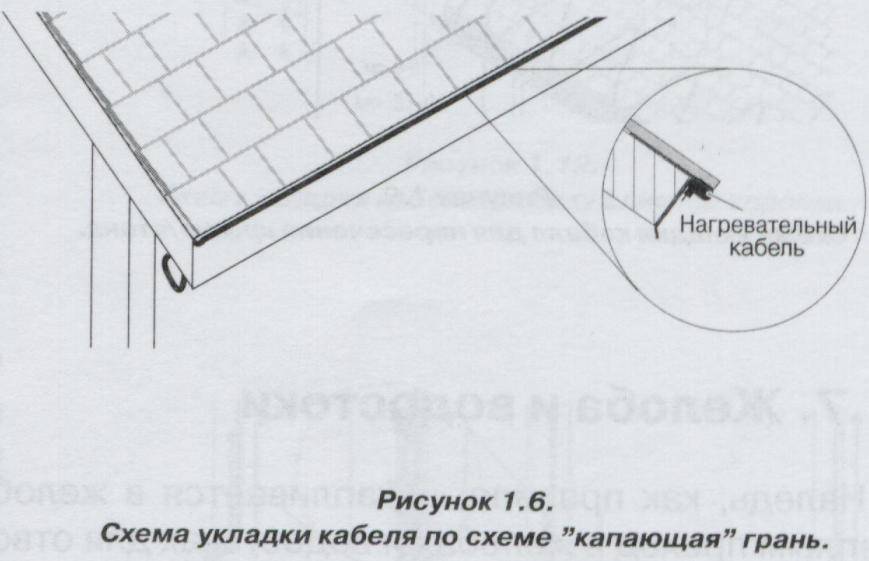

• по схеме «капающая» грань (рисунок 1.7).



Дополнительную информацию по укладке и креплению (нагревательного кабеля на кровле см. Главу 2.

ВНИМАНИЕ!

Если наклон крыши крутой, т.е. возможно скольжение снега по кровле, необходимо выполнить
комплекс дополнительных мер:

• установить систему снегозадержания;
• расширить зону обогрева кровли вверх не менее ем на 15 – 20 см.

Если не используется система желобов, то может возникнуть ситуация, что наледь будет образовываться иже уровня «капающей» петли или «капающей» грани.

Наледь может образовываться на вертикальных поверхностях стены, если у крыши недостаточен
размер нависающего ската, или в данном месте постоянный сильный ветер.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

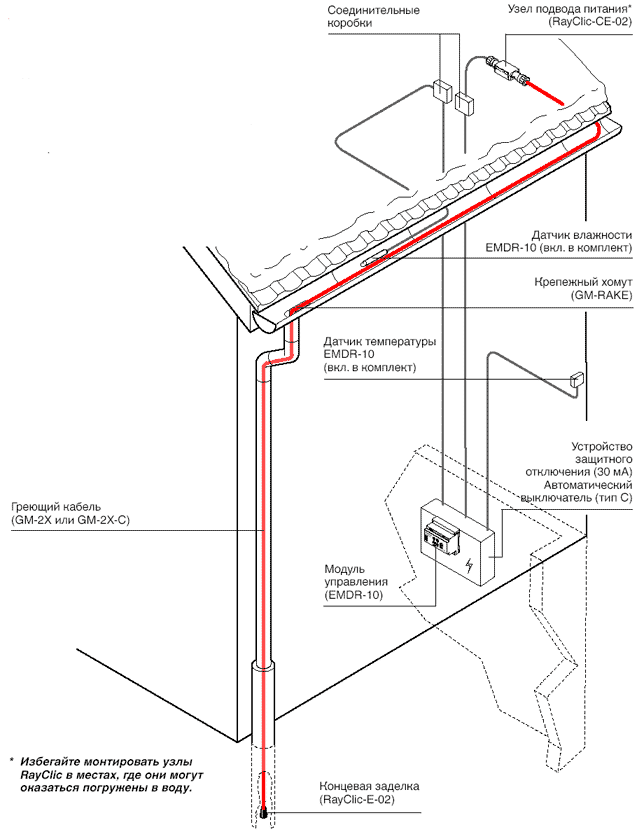

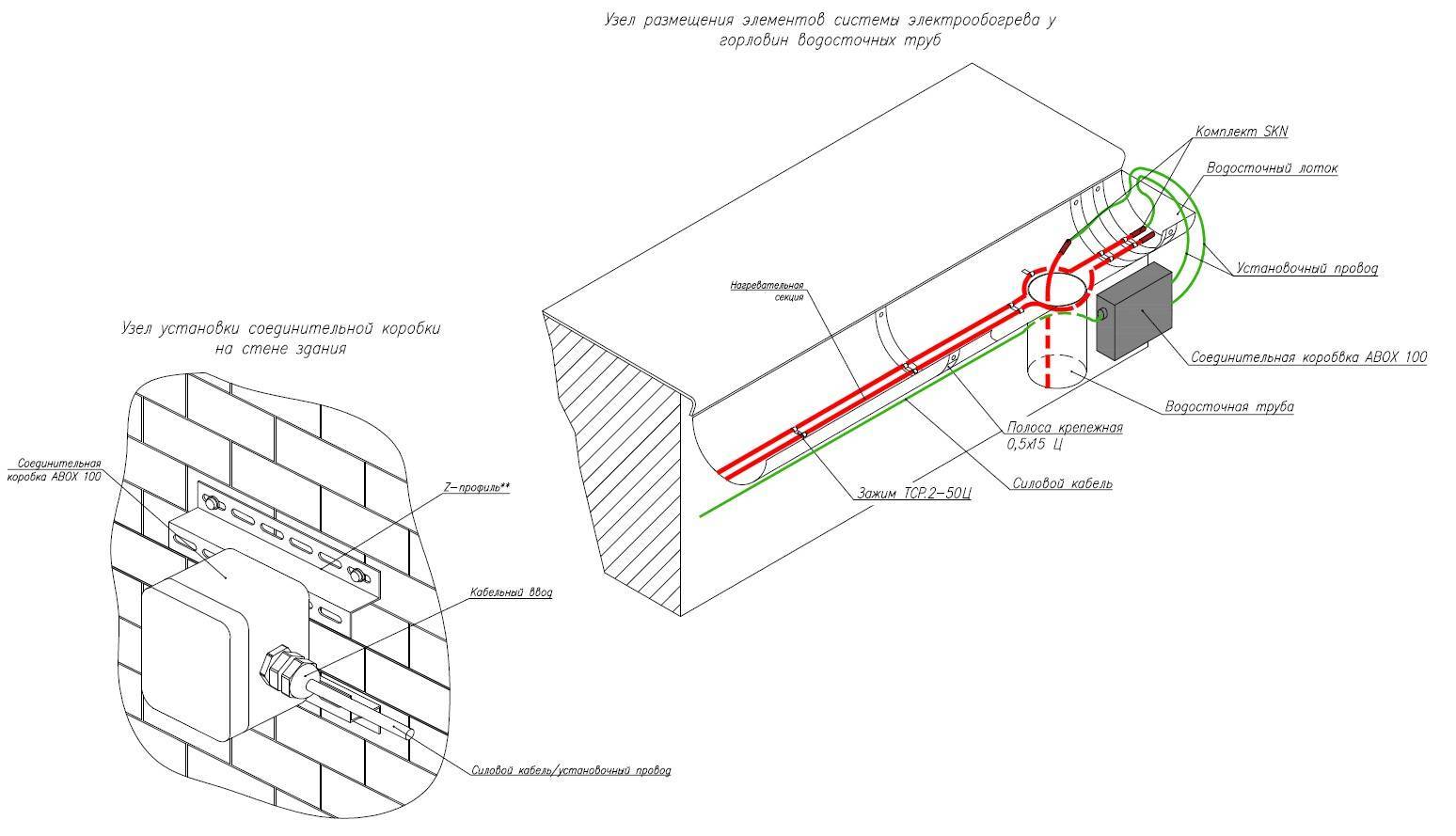

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

2.2. Клеевое крепление зажимов типа «клипса»

В случаях когда механическое крепление на крыше невозможно, необходимо использовать зажимы типа «клипса», закрепленные специально подобранным клеем (мастикой).

• Зажимы-клипсы используются для гарантированной фиксации нагревательного кабеля системы «антилед» на крыше. Это многоцелевое крепление может быть использовано с клеем на многих типах крыш и желобов.
• Производителями рекомендуется применять клей типа GE Grey RTV 167 для стандартных типов крыш.



Характеристики:

Состав: Кремний органическое соединение
с нейтральным устранением дефектов.
Цвет: Серый.
Время установки: 20 минут.
Время фиксации: 48 часов.

• На металлической крыше с постоянным швом используйте по четыре зажима для каждого шва (рис. 2.2). На плоской крыше используйте один зажим на каждые 1,5-3 метра длины нагревательного кабеля (рис. 2.3).
• Внимательно прочтите инструкцию по применению клея и следуйте всем ее указаниям в отношении подготовки поверхностей для нанесения клея.
• После определения мест крепления нагревательного кабеля закрепите зажимы с помощью клея.
• Дайте клею высохнуть. Нагревательный кабель необходимо зафиксировать в зажимах. Используйте дополнительные зажимы везде, где нагревательный кабель может быть подвержен повреждениям.

Плоские крыши

Для такой крыши характерно прохождение водосточных труб в середине строение. При условии, если оно теплое, необходимости в полном их обогреве нет. Достаточно смонтировать нагревательный провод в виде змейки на пространстве в один квадратный метр вокруг водопроводной воронки и завести его внутрь ее до теплой зоны (примерная глубина – один метр).

Если необходимо организовать обогрев плоской крыши, чей периметр огражден парапетом, то к участкам, подлежащим обязательному обогреву можно отнести: площадку, площадью в один метр, перед водометом, водосточную трубу по всей ее длине, лоток либо дно водомета.

Когда водосточных труб нет, их вначале нужно установить, а после этого смонтировать систему кабельного обогрева.

1.1. Крыша с переменным швом. «Мягкая» кровля

Для обеспечения беспрепятственного стока талых вод необходимо проложить
кабель в водостоках, желобах, долинах – местах наибольшей вероятности
образования наледи и скопления снега.

• Нагревательный кабель укладывается по кровле на расстоянии 30 см выше
  границы внешней стены здания (см. рисунок 1.2).
• Нагревательный кабель укладывается “змейкой” по кровле, по кровле, как
  показано на рисунке 1.3.
• Необходимо убедиться, что нагревательный кабель уложен правильно и,
  соприкасается с нагревательным кабелем, обогревающим желоб. (см. рисунок 1.3).
  Это гарантирует, что на Вашей кровле талая вода будет иметь непрерывный путь
  от конька крыши до земли. Стыки нагревательных кабелей кровли и желоба
  необходимо зафиксировать стяжками (рисунок 1.3).
• Таблица 1.1 поможет Вам определить, какое количество нагревательного
  кабеля необходимо укладывать на крыше. Количество нагревательного кабеля для
  обогрева желобов и воронок рассчитываются отдельно.

Таблица 1.1. Определение длины нагревательного кабеля для удаления снега и
льда с крыши.

Нависающий скат крыши  (область образования наледи)	Шаг укладки кабеля	Высота укладки кабеля	Примерный расход кабеля на один шаг
0.0 см	60 см	30 см	1,1 м
30 см	60 см	60 см	1,6м
60 см	60 см	90 см	2,2м
90 см	60 см	120 см	2,8м

а. Расчет длины одного витка нагревательного кабеля:

б. Расчет количества шагов кабеля:

в. Расход общей требуемой длины нагревательного кабеля на крышу (без учёта
водостоков):

     L
= Iв*n

Чего не стоит делать при установке системы антилед?

Из-за кажущейся простоты монтажа системы неопытные работники совершают типичные ошибки. И обогрев кровли и водостоков работает некорректно, не работает вовсе либо становится причиной преждевременной гибели водосточной системы и кровли.

Мы собрали самые распространенные ошибки, которые совершают монтажники системы антиобледенения.

1. Не учтена специфика здания. Система была смонтирована «как у всех». В результате она оказалась неэффективной. На некоторых участках продолжает образовываться наледь.

Как правильно? Предварительно спроектировать систему обогрева водостоков и кровли.

2. Противоположный пример: кабель уложен там, где в нем нет необходимости. Для системы вреда от этого не будет. Но это бессмысленные траты, без которых можно обойтись.

Как правильно? Тщательно продумать систему до начала монтажа.

3. Использован кабель для теплых полов, а не для кровли. А он прослужит значительно меньше.

Как правильно? Использовать специальный кабель с защитой от ультрафиолета и погодных условий.

4. Кабель закреплен скобами с использованием саморезов. В результате герметичность кровли нарушается, образуется течь.

Как правильно? Использовать крепления без механического повреждения кровельных материалов.

5. Кабель закреплен пластиковым хомутом, не предназначенным для наружных работ. На солнце он быстро придет в негодность. Такое крепление прослужит не более года.

Как правильно? Использовать специальные крепления.

6. Кабель для обогрева труб водосточной системы не закреплен с помощью троса или оцинкованной цепи. При определенных обстоятельствах на нем начнет нарастать снег и лед, а под их весом рано или поздно кабель оборвется.

Как правильно? Обогрев желобов и водостоков делается с использованием троса или цепи.

7. Использован кабель мощностью менее 25 Вт/м. Такая система не будет справляться со своей задачей.

Наглядный пример, как работает кабель нагрева малой мощности (фото №13)

Как правильно? Подбирать систему анти-лед по мощности в соответствии с конструктивными характеристиками крыши и водостоков.

8. Датчик температур расположен под прямыми солнечными лучами или рядом с греющим кабелем. Он фиксирует недостоверную температуру, и вся система работает некорректно.

Как правильно? Все датчики должны располагаться в положенном месте. Детектор температур — в тени.

9. Нет водосточной системы. Устройство обогрева кровли все равно можно установить. Но снег и наледь будут таять, стекать с крыши по фасаду дома и замерзать, образовывая наледь на отделке. Когда она начнет таять, может отваливаться вместе с отделкой.

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Советы по эксплуатации системы таяния льда

Надёжную, долговечную работу системы антиобледенения гарантирует не только правильно выполненный монтаж, но и регулярное, своевременное обслуживание. Приводим несколько правил эксплуатации, которые способствуют безотказной работе оборудования:

1. В начале каждого сезона, а именно после того, как с деревьев опадут листья, кровлю и элементы водостоков очищают от мусора и грязи. Чтобы не повредить кабели и датчики, уборку выполняют мягкими щётками. В местах сильных загрязнений используют воду.
2. Систему включают в диапазоне температур наружного воздуха от -15 до +5 °C.
3. Один раз в три месяца делают осмотр и профилактические работы, которые включают подтяжку резьбовых соединений и восстановление повреждённой изоляции. Кроме этого, проверяют работоспособность устройства защитного отключения.
4. Для защиты кабелей от механических повреждений в местах возможного обрушения снега и наледи устанавливают заградительные сооружения.

В завершение хочется дать совет: не допускайте к работам по монтажу и обслуживанию контура случайных людей. Только квалифицированные работники, прошедшие специализированную подготовку, знают, как обращаться со столь деликатной и чувствительной системой.

Почему скапливается лед

Причины появления наледи относятся к внешним и внутренним факторам:

• Частые изменения температуры. Это приводит к тому, что слой снега, который уже лежал, мог подтаять, после температура упала, он замерз и его накрыл следующий.
• Несоблюдение угла ската крыши. Он должен рассчитываться в согласии с климатическими особенностями конкретной территории.
• Непрочищенные сливные каналы. В осенний период желоба могло засыпать листвой. Она забивает отверстия, что препятствует оттоку воды.
• Недостаточное утепление чердачного пространства.
• Наличие мансардного помещения. При использовании чердачного помещения как жилого выделяется пар, кроме того, это приводит к повышению температуры настила. От этого снег подтаивает, и вода замерзает на морозе.
• Нерегулярная очистка крыши .

Чем грозит обледенение водостоков

Система обогрева водостоков обычно монтируется совместно с обогревом некоторых участков кровли. Перед устройством такого типа стоят следующие задачи:

• Удаление сосулек и намерзших наплывов на кровле.
• Предотвращение прогнивания кровельного настила вследствие скопления влаги.
• Освобождение отверстий от заторов для прохождения жидкости.
• Предотвращение резких перепадов температуры, что может привести к повреждению некоторых материалов.
• Уменьшение веса налегающего слоя осадков, чтобы снизить нагрузку.
• Продление срока службы настила и всей стропильной системы .
• Автоматизация очистки крыши.

Монтируется обычно вместе с обогревом крыши

Что такое система борьбы с обледенением кровли

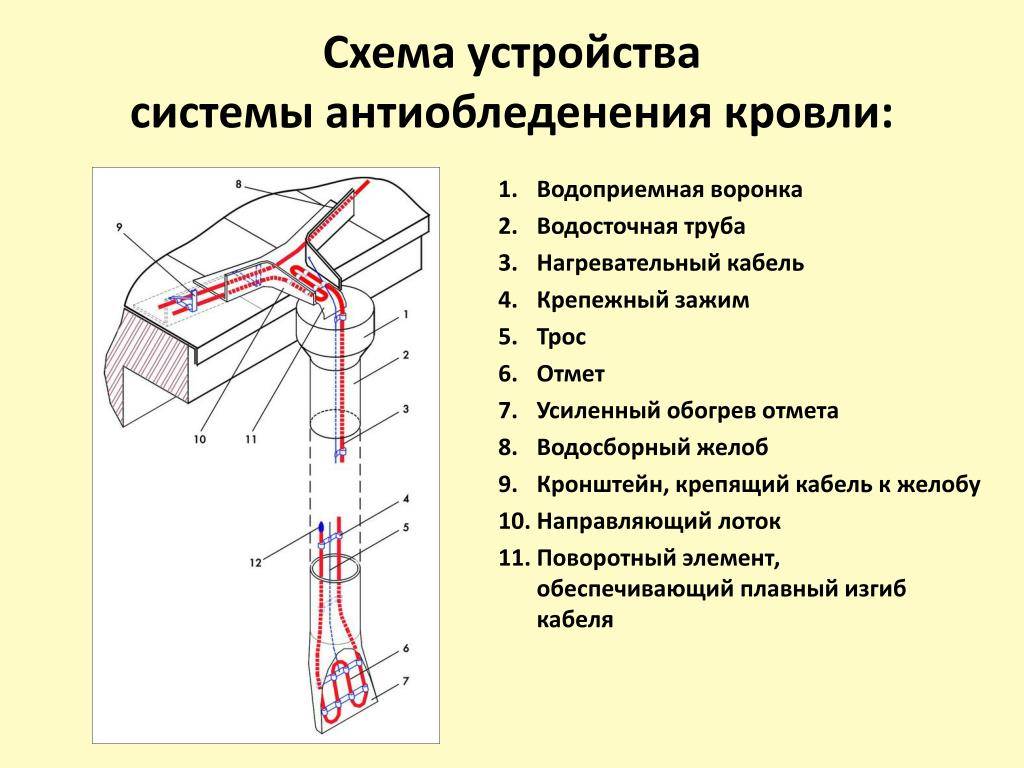

Современная антиобледенительная система представляет собой несколько десятков или даже сотен метров тепловыделяющего проводника, размещенного на особо опасных участках кровли и элементах водостока, где существует риск скопления и намерзания ледяных глыб.

Конструктивно антиобледенительный комплекс кровли состоит из нескольких основных элементов:

• Электрический нагревательный элемент в виде длинного провода, одножильного или двухжильного, с поверхности которого тепло передается к снежно-ледяным пробкам, наледям и сосулькам;
• Система защиты и управления нагревом. Использование электроэнергии бытовой электросети требует установки дополнительного оборудования УЗО, пакетников, автоматов защиты и регулировки уровня нагрева;
• Система подведения электроэнергии к месту установки нагревательных элементов, по сути, это обычный электрический кабель, помещенный в металлическую или пластиковую гофру.

Логика работы антиобледенительной системы кровли достаточно проста и наглядна. Проводной нагреватель размещается в критически важных местах, там, где образование наледи и глыб замороженного льда представляет угрозу целостности водосточной системы и, главное, элементам кровли. Например, за две недели ежедневного снегопада в 1-2 мм/сутки на свесах крыши скапливается лед в количестве до 30 кг на метр длины карниза, что может привести к срыву кровельного покрытия и разрушению силовых элементов кровли.

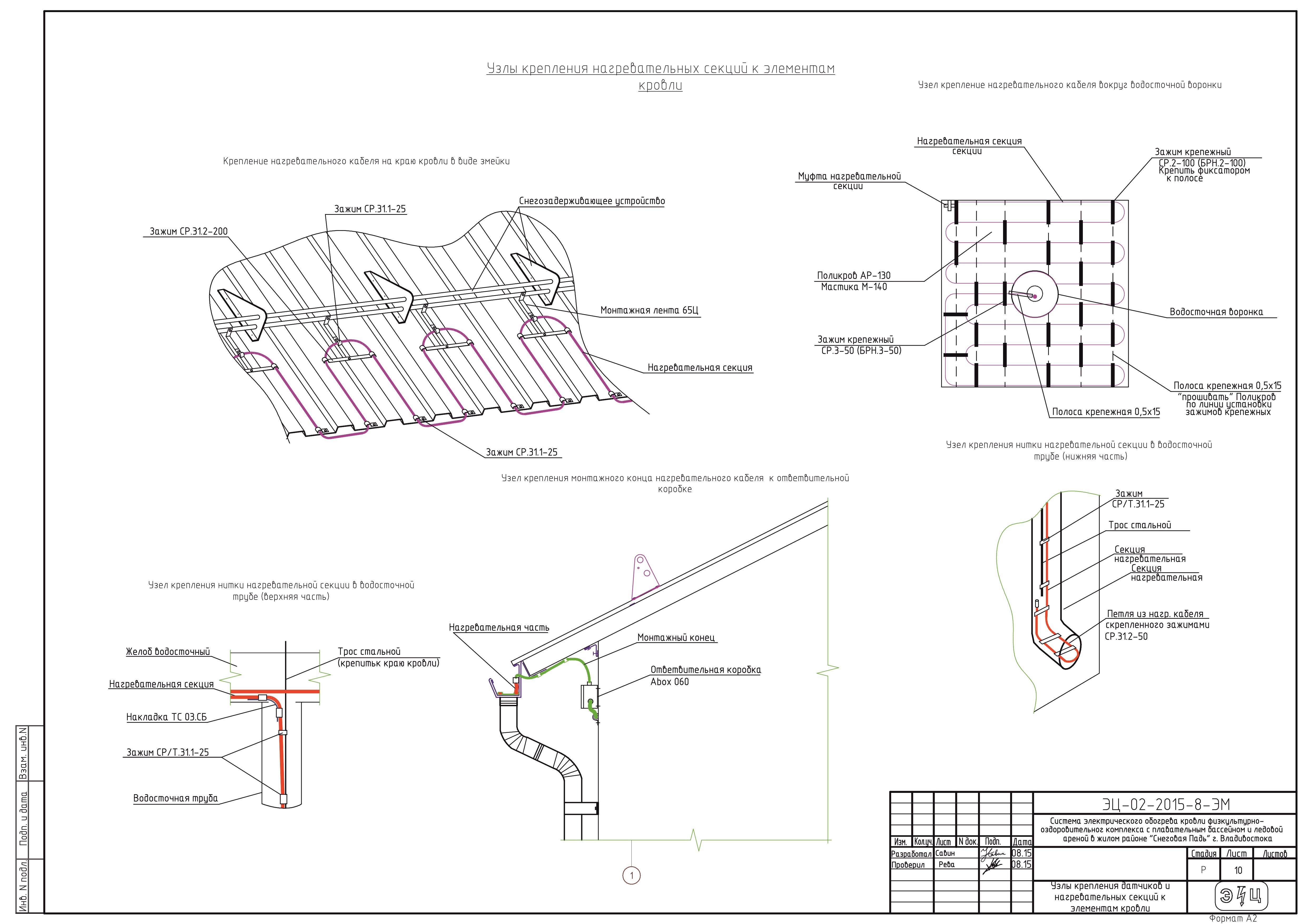

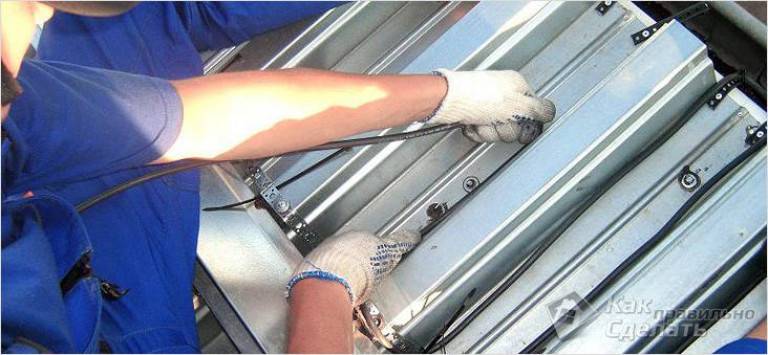

Крепление проводов

Чтобы зафиксировать обогревающие кабеля к кровле выпускают специализированные клипсы. Они являются универсальным средством для крепежа на металлической, мягкой, черепичной кровле, и кроме того, к водосточной системе. Устанавливаются гвоздями либо саморезами, а само место обрабатывается силиконовой жидкостью. На рельефной крыше фиксаторы монтируются напрямую на ребрах. На плоских – провода прикрепляют к сетке с использованием клипс, а после приклеивают к поверхности крыши.

На черепице фиксируют посредством перфорированной ленты.
На мягкой кровле прикрепляют кабеля вышеописанными клипсами, тем не менее специалисты советуют применять взамен них алюминиевые клейкие ленты.

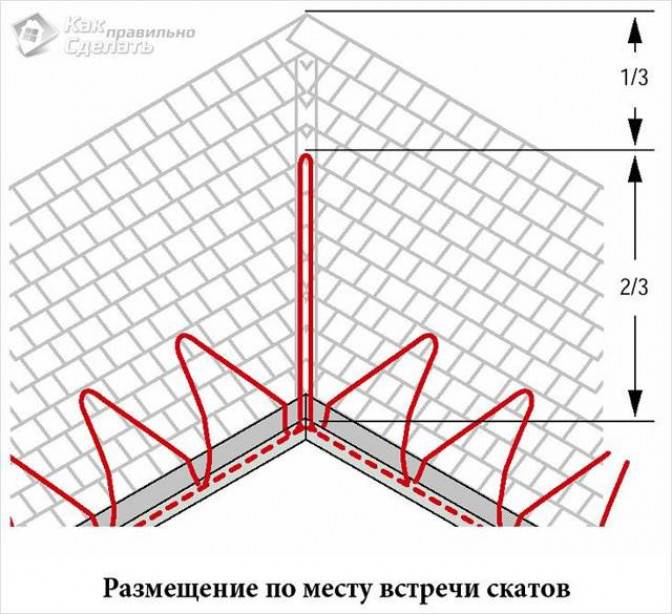

Во внутреннем угле, образующемся при соединении двух скатов кровли, цельность запрещено нарушать. В таком случае греющие провода элементарно клеят либо закрепляют на натянутых тросах.

Внутри водостоков необходимо выполнить подвеску проводов, используя для этого специальные комплекты с маркировкой SLT-D.

Достоинства системы электрического обогрева крыши:

• владелец будет экономить время и денежные средства на ремонтирование фасадов, крыши, водосточных систем;
• период эксплуатации кровли значительно увеличится;
• будет предотвращено намерзание сосулек, опасных для жизни домочадцев и прохожих;
• улучшиться экстерьер здания с точки зрения эстетики.

Обогрев крыши: принципы работы нагревательных систем на кровле

Антиобледенительные системы для размещения на кровле и водостоках распространились совсем недавно, и быстро стали очень востребованы. Благодаря подогреву нижней части крыши там перестали появляться лед и сосульки, а подогрев системы отведения воды снижает количество льда, разрушающего водоотливные желоба и трубы водоотлива.

Одно из основных заданий системы кровельного нагрева – обеспечение беспрепятственного протока воды каналами водостоков. Эксплуатация такой системы не зависит от объемов выпадающего снега, и почти не зависит от температуры воздуха. Она работает в диапазоне температур воздуха + 3 — -15 градусов. В умеренных широтах, при температурах более низких, чем в вышеуказанном диапазоне, снег идет достаточно редко, и, поэтому практически отсутствуют условия для формирования наледи. Но на рынке имеется комплектующие для системы антиобледенения повышенной мощности, работающие и во время сильных морозов.

При проектировании установки системы обогрева кровли, кроме особенностей конструкции, необходимо учесть факторы, которые оказывают влияние на ее эффективность:

1. преобладающее направление ветра и его сила;
2. расположение относительно сторон света скатных поверхностей;
3. уровень прогрева солнцем некоторых кровельных поверхностей.

Обогрев крыши — основные компоненты системы обогрева:

• нагревающий кабель и его монтажные крепления;
• провода питания и распределения питания, включающие контрольный и силовой кабели, а также распределительные узлы;
• блок, управляющий всей системой, включающий датчики контроля и измерений влаги и температуры.

Основной компонент всей системы антиобледенения – нагревающий кабель, обеспечивающий эффективную работу всей системы.

Схема антиобледенительной системы

Кабель для обогрева крыши бывают 3 видов: саморегулирующийся, резисторный, зональный.

Также эти кабеля бывают экранируемыми и не экранируемыми.

Еще одним элементом этой системы является блок управления, автоматически включающий и выключающий систему при достижении определенных настраиваемых параметров.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.
