Конструкция и правила обустройства артезианской скважины на воду

Что такое артезианская скважина и в чем ее преимущества?

Какая скважина является артезианской? Так называется скважина, пробуренная для того, чтобы обеспечить доступ к артезианским водам. Обычно подземные водные массы находятся под гидравлическим давлением, так как размещены между водоупорными слоями земли на глубине от 30 до 250 метров. Это обеспечивает хорошую водоотдачу на протяжении полусотни и более лет. Среди плюсов и минусов артезианских скважин есть несколько важных преимуществ: 1. Чистота воды. В отличие от обычных колодцев, в артезианскую скважину водные массы поступают из глубины. Толстый слой грунта защищает подземные воды от продуктов жизнедеятельности людей, разных видов бактерий. 2. Постоянный уровень воды в артезианской скважине. Паводки, засухи и другие природные явления не оказывают влияния на уровень и объем водных масс.


3. Количество воды. В артезианской скважине водных масс намного больше, чем в самом глубоком колодце. Дело в том, что в колодцы поступает вода, которая просачивается через грунты с поверхности почвы. Поэтому, в засуху количество воды в колодцах может значительно уменьшаться. Артезианские скважины питаются межпластовыми водами и не зависят от осадков. Кроме того, количество межпластовых водных масс огромное, что позволяет обеспечивать водой даже самый большой загородный дом на долгие годы. 4. Ценовая доступность. Бурение скважин под артезианскую воду можно выполнить самостоятельно, благодаря чему можно намного удешевить все работы. Для многих это очень существенная экономия. К минусам артезианской скважины можно отнести наличие в глубинных водах растворенных химических веществ. Многие вещества совершенно безопасны, но их большая концентрация может оказать вред для здоровья людей, животных, растений, которые будут поливать водой из скважины. Вот поэтому, чтобы исключить подобную ситуацию, после бурения обязательно нужно провести анализ воды из артезианской скважины и предпринять соответствующие меры – вмонтировать в водопровод фильтр с нужными картриджами.

Бурение Артезианских скважин для юридических лиц и ИП

В связи с вышеупомянутой «регуляторной гильотиной», выдача лицензий для разведки и добычи подземных вод юридическим лицам и ИП с 2020 г. стала упрощаться. На настоящее время возможно получение Совмещенной лицензии на разведку и добычу подземных вод.

На 2021 год примерный пакет документов, требуемых от юридических лиц и ИП для получения лицензии на Артезианскую скважину в Московской области состоит из:

  • Запрос на предоставление государственной услуги;
  • Копия документа, удостоверяющего личность заявителя или его представителя (с предъявлением оригинала);
  • Документ, подтверждающий полномочия представителя действовать от имени заявителя;
  • Копии учредительных документов юридического лица;
  • Выписка из Единого государственного реестра индивидуальных предпринимателей;
  • Схема расположения участка недр с указанием географических координат угловых точек;
  • Данные о технических и технологических возможностях заявителя, а также других организаций, привлекаемых им в качестве подрядчиков;
  • Данные о финансовых возможностях заявителя, необходимых для выполнения работ, связанных с намечаемым пользованием недрами;
  • Информация о предыдущей деятельности заявителя, связанной с пользованием недрами, в том числе информация о выполнении условий пользования недрами по ранее выданным лицензиям (если таковые выдавались);
  • Предложения по условиям пользования недрами, включая предложения по проведению геологического изучения участка недр с указанием видов, объемов, сроков проведения работ;
  • Целевое назначение использования подземных вод;
  • Обоснованная потребность в подземных водах с учетом перспективы развития;
  • Требования к качеству подземных вод и режиму эксплуатации водозаборных сооружений;
  • Паспорт (при его наличии) и характеристику режима эксплуатации водозаборного сооружения;
  • Наличие имеющейся или проектируемой наблюдательной сети скважин, ее характеристику, сведения о методах наблюдений за подземными водами;
  • Информация по проведенной государственной экспертизе подсчета запасов, характерные литолого-структурные разрезы;
  • Санитарно-эпидемиологическое заключение о соответствии водного объекта санитарным правилам и условиям безопасного для здоровья населения использования водного объекта;
  • Предложения заявителя по условиям пользования недрами, включая предложения по проведению геологического изучения участка недр с указанием видов, объемов, сроков проведения работ, ожидаемых результатов геологического изучения, в том числе по приросту запасов полезных ископаемых;
  • Выписка (сведения) из Единого государственного реестра юридических лиц (для юридических лиц);
  • Информация об отсутствии у заявителя просроченной задолженности по уплате налогов и сборов;
  • Сведения, подтверждающие факт уплаты государственной пошлины.

В зависимости от дебита скважины (до 500 м3/сутки или больше 500 м3/сутки), а также района, выдачей лицензий на добычу подземных вод занимаются соответствующие подразделения Министерства природных ресурсов и экологии Российской Федерации / Роснедр.

Подразделения Роснедр, выдающие лицензии на скважины на воду
Объём добычи
До 500 м3/суткиСвыше 500 м3/сутки
Московская областьМинистерство экологии и природопользования Московской областиДепартамент по недропользованию по Центральному федеральному округу
г. Москва (новая Москва)Департамент природопользования и охраны окружающей среды г. МосквыДепартамент по недропользованию по Центральному федеральному округу

Для бурения артезианских скважин не требуется разрешение на строительство (см. ответ Минэкономразвития на письмо Росреестра от 12.03.2015 № 14-исх/03337-ГЕ/15), также не требуется внесения скважины, как объекта недвижимости в Росреестр, это обусловлено тем, что во исполнение N 247-ФЗ, лицензирование скважин на воду делает прозрачными эти процедуры в порядке межведомственного взаимодействия.

Характеристики труб промышленных артезианских скважин

Параметры труб промышленных артезианских скважин
Колоннаобсадная/рабочаяГОСТ/ТУДиаметр (мм)Толщина стенки (мм)
Стальная(электросварная прямошовная)Ст3сп или эквивалентпо договорнности с заказчиком возможно использование низколегированной 13ХФА и аналоговГОСТ 10705-802195,5
В соответствии с проектной документацией
*Для всех типов промышленных скважин обязательно цементирование (тампонирование) обсадной колонны

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

https://youtube.com/watch?v=Z0nB49FdgB8

Требования к месту бурения

  • Расстояние до источников загрязнения (выгребных ям, свалок, кладбища, скотоводческих ферм и т.д.) должно быть не менее тридцати метров;
  • Местоположение скважины должно находиться выше источников загрязнения;
  • Периметр участка, на территории которого будет находиться скважина, должен быть не менее 3 на 8 метров;
  • Бурение должно производиться на расстоянии 3-5 метров от строительных объектов, не ближе, иначе может быть произойти нарушение водонепроницаемого покрытия вокруг здания (отмостки) или ослабление фундамента;
  • Расстояние от линий электропередач и других коммуникаций до точки бурения должно быть не менее 15 метров;
  • К месту бурения необходимо обеспечить подъездные пути для специальной буровой техники;
  • На участке, где планируются буровые работы, не должно быть деревьев с большими корнями.

Устройство глубинной артезианской скважины

Схема устройства артезианской скважины.

Такой источник воды представляет собой буровое углубление, которое пролегает сквозь почвенно-грунтовые слои из известняка. Поскольку не все местности содержат известняковые отложения, артезианские скважины принято разделять на первостепенные, второстепенные и третьестепенные. Углубление под такую скважину может достигать 200 м, при этом от глубины зависит уровень чистоты добываемой воды.

По завершении выкапывания углубления нужно определить метод обустройства будущего источника водоснабжения. Существует 4 метода конструкции артезианских скважин:

  • простейший (классический);
  • с двойной обсадной трубой;
  • кондукторный;
  • телескопический.

Подготовительные работы перед бурением скважины

Первый этап подготовки – проведение геодезической разведки. Ее осуществляют несколькими способами:

  • оценивают рельеф местности, близость природных водоемов;
  • опрашивают соседей и старожил;
  • пользуются справочной литературой;
  • пытаются определить место бурения методом биолокации;
  • приглашают специалистов по геодезии.

Последний вариант – лучший, если предполагается пробурить мощную скважину, которая прослужит не один десяток лет.

Ученый, который цитируется за его изысканное исследование по гидравлике и который достойно поддерживает честь имени, иллюстрированного таким количеством инженеров, М. де Калиньи, объяснил этот факт внезапным обрушением вещества Которые вытекают из воды, подающей скважину Гренеля, или из разряда газа, собранного около нижнего отверстия этой скважины, и который войдет в трубку. Одна или другая из этих двух причин привела бы к пониманию, из-за внезапного падения восходящего водяного столба. Таким образом, медная трубка больше не будет прижиматься изнутри наружу, а грязевая вода, которая ее окружает, должна затем сгладить ее сразу.

Разведывательное бурение – эффективный способ определения глубины будущей скважины

Следующий шаг – получение разрешительной документации, если глубина бурения превышает 30 м. Однако первый водоупорный слой редко залегает глубже. Но расслабляться не стоит: скважине понадобится документ – паспорт, в котором указывают все параметры источника.

Это объяснение очень правдоподобно, и мы не понимаем, что это не было указано в учете сессий Академии. Разумеется, эта тишина не может быть обусловлена ​​противостоянием этой точки зрения и взглядом вечного секретаря. Другие объяснения того же явления были даны, но все они имеют свою слабую сторону, и мы передадим их молча.

Из объяснения, представленного М. де Калиньи, было указание на средства, которые необходимо использовать для предотвращения дальнейшего сплющивания внутренней трубки, которая должна была быть заменена той, которая только что была извлечена. Нужно было дать этой трубке толщину, пропорциональную давлению, которое могло бы еще раз деформировать ее. Старая медная трубка могла сопротивляться только 10 атмосфер; Новый может нести семьдесят; вместо меди, будет использоваться избитое железо.

Если гидротехническое сооружение пробурили самостоятельно, получение паспорта невозможно и при эксплуатационных проблемах возникнут дополнительные трудности. Чтобы этого избежать, а также точно выяснить место бурения, глубину и потенциальную мощность источника, рекомендуется воспользоваться помощью специалистов по устройству и запуску гидротехнических сооружений.

Профессионалы выполнят полный комплекс работ, поделятся рекомендациями по эффективной эксплуатации. Источник прослужит долго и будет исправно снабжать водой, на какой бы глубине ни находился водоносный слой.

Какую трубу выбрать для скважины?

Я советую использовать цельнотянутую стальную трубу с толщиной стенки 4,5 мм как обсадную, и трубу из пищевого полиэтилена с толщиной стенки от 6 мм как фильтровую колонну.

Я могу выделить несколько основных критериев выбора трубы для обсадной колонны:

Глубина залегания водоносного горизонта и тип грунтов

чем глубже скважина, тем выше вероятность подвижки грунта, перепадов давления на стенки трубы, а, соответственно, и на соединения

Метод обустройства

здесь я имею в виду использование кондуктора (труба в трубе), переходные диаметры как страховка на случай добуривания

  • Тип насосного оборудования, диаметр насоса
  • Желаемая производительность гидротехнического сооружения

Обсадные трубы из разных материалов.

Опираясь на личный опыт, я вас могу уверить, что в большинстве буровых компаний вам не предложат выгодного для вас решения, а сделают так, как проще и дешевле им.

Лично я рекомендую вам проверенное временем решение – комбинацию из обсадной и фильтровой колонны. Для обсадной колонны я советую использовать стальную бесшовную цельнотянутую трубу на сварных соединениях с толщиной стенки от 4,5 мм, или с резьбовым конусным соединением при условии толщины стенки трубы не менее 6 мм. Фильтровая колонна – пищевой ПЭТ.


как происходит ПРОЦЕСС БУРЕНИЯ СКВАЖИНЫ

https://youtube.com/watch?v=GX9uuqvdo_A

Технические характеристики

Артезианская скважина по словарному обозначению считается глубоким отверстием в почве, из которого под мощным напором вырывается водяной поток. Под обозначением подразумеваются источники природного происхождения. Искусственные скважины обычно очень глубокие. В этих земляных слоях вода подвергается давлению. Поэтому, когда слои вскрываются, источник легко поднимается наружу.

Глубина артезианской скважины наибольшая в сравнении с прочими вариантами обустройства индивидуальных систем водоснабжения.

Каждый тип характеризуется показателями, которые можно объединить следующим образом:

  • глубина бурения;
  • объем источника;
  • эксплуатационные сроки;
  • санитарное состояние источника.

С глубиной бурения скважины напрямую связана стоимость работ. Сам показатель связан с региональными особенностями почв. Возможность устройства забивной или песчаной скважины есть не во всех районах. Там, где водоносные слои глубоко, можно соорудить только артезианский колодец.

Конструкция скважин различается и по производительности. За этот показатель принято считать объем воды, который выкачивается из устройства за определенный временной период

Базовые характеристики эксплуатационных особенностей скважин различны, но наибольший показатель у артезианского источника.Санитарное состояние воды из скважины важно изучить на минимальных сроках эксплуатации. Начальные исследования позволят определить качество автоматики в системах очистки воды. В песчаных и забивных скважинах они обычно сложные многоступенчатые

В песчаных и забивных скважинах они обычно сложные многоступенчатые.

Эти показатели часто зависят от региональных характеристик почв. Иногда и в артезианских скважинах воды перенасыщены химическими элементами. Например, излишнее количество железа приводит к бурому цвету воды и излишнему осадку. При наличии марганца вода приобретает неприятный запах. Если в скважине избыток калия и магния, вода становится жесткой. В любом случае даже минимальная автоматика в системах очистки спасет от замутнения и органических примесей. Неочищенные бактерии имеют свойства осаждаться в организме человека и вызывать различные заболевания.

В некоторых регионах глубина артезианской скважины может составить более 100 метров. Чтобы достигнуть нужных показателей глубины, выполняется правильная обсадка трубами. Для исключения попадания загрязненной воды с поверхностных пластов работы выполняются трубами разных диаметров.

Конструкционные особенности включают 4 варианта обустройства:

  1. стандартная конструкция в одну трубу;
  2. закрепленная конструкция обсадной трубой;
  3. дополнение для углубления, называемое кондуктором;
  4. телескопическая артезианская скважина.

Обычная технология предполагает, что труба малого диаметра вставляется в широкую трубу. Но иногда трубы меньшего диаметра устанавливают на первых глубинах, заканчивается скважина более широкими трубами. Диаметры труб нужно уменьшать при проходе каждых 70 метров. Такие скважины называют телескопическими. Их производительность является максимальной среди прочих известных видов. При правильной организации и эксплуатации объем скважин может обеспечить несколько частных домов. Но стоит иметь в виду, что скважины глубиной более 80 метров требуют документального оформления. Как сделать лицензию на артезианскую скважину, разберем далее.

Последовательность работ по бурению

  1. Рыхление породы.
  2. Забор шлама из скважины.
  3. Ввод обсадных труб.
  4. Монтаж оборудования для откачки воды.

Дальнейшее обустройство

Готовая система водоснабжения из артезианской скважины

После бурения скважины нужно провести ещё ряд обязательных работ:

  • Монтаж кессона из пластика, бетона или стали.
  • Встраивание глубинного насоса.
  • Установку и наладку электропроводки и оборудования.
  • Установку автоматического блока и гидроаккумулятора.
  • Прокладывание труб к точкам водозабора.
  • Оформление внешнего вида скважины. Тут есть полный простор для фантазии, можно задекорировать её под красивый колодец или беседку.

Процедура узаконивания

Легализировать пользование в том случае, если оборудование уже установлено можно. Для этого вам придется пройти процедуру подачи документов, получения лицензии и паспорта в общем порядке. Единственной загвоздкой может стать несоответствие требований и норм реальной ситуации.

В таком случае хозяевам необходимо будет приводить участок в соответствие с санитарными строительными и техническими требованиями. В случаях, когда это сделать невозможно, контролирующий орган может не только наложить штраф, но и демонтировать оборудование с последующей его конфискацией.

Способы получать питьевую воду

В зависимости от особенностей геологии региона, плотности населения, удаленности от цивилизации и прочих факторов, различают несколько основных способов получать воду из недр земли:

  • Неглубокая скважина (как правило до 30 м). Вода добывается из песчаных водоносных горизонтов.
  • Артезианская скважина. Известняковые водоносные горизонты, глубиной от 50 м.

Неглубокая скважина

Её глубина нечасто превышает 30 м. Добывать воду неглубокого залегания достаточно просто. Вам не понадобится проходить разрешительную процедуру, а стоимость бурения достаточно низкая. На первый взгляд может показаться, что получать воду на небольших глубинах выгодно с любой точки зрения, но это не совсем так. Целый ряд недостатков может изрядно подпортить вам быт и усложнить ведение хозяйства.

Песчаные горизонты сильно подвержены внешним факторам, что ставит под сомнение целесообразность бурения на небольшие глубины. Добывая воду на глубине до 30 м, высока вероятность попадания в воду отходов близлежащих промышленных предприятий, что в лучшем случае может испортить вкус воды. Не стоит забывать о климатическом и погодном факторе. Засушливый сезон вполне может способствовать истощению водоносного горизонта.

Артезианская скважина

При глубине от нескольких десятков до сотен метров, вода добывается из известняковых горизонтов. Глубина залегания известняка достаточно большая и начинается в среднем на уровне 50 м. Это усложняет техническую сторону вопроса. Выполнить бурение будет сложнее, дольше и дороже. Данные факторы часто отпугивают хозяев частных участков.

Высокая цена, необходимость получения лицензии и сложность процедуры кажутся непосильной задачей. Однако познакомившись с вопросом ближе, все становится не так страшно. Выгода от пользования артезианской скважины в разы превосходит аргументы против её бурения.

Преимущества

Сравнивая особенности добычи воды из песчаных и известняковых горизонтов, получим основные и неоспоримые преимущества последних:

  • высокая производительность — в связи с насыщенными и богатыми на воду известняковыми слоями, водой можно обеспечить целые коттеджные поселки;
  • вода глубокого залегания всегда будет кристально чистой и иметь отменный вкус;
  • полная независимость от засушливых сезонов – известняковые горизонты имеют свою геологическую природу, которая не подвержена влиянию погоды и особенностей климата;
  • отсутствие негативного влияния экологии и техногенных факторов – глубина залегания позволяет избегать попадания в воду последствий деятельности человека.

Сохраните статью в соцсети:

21 апреля 2017

Разновидности конструкций

Существует несколько вариантов конструкций артезианских источников. Их выбор зависит от:

  • геологии участка;
  • диаметра насоса;
  • необходимого для использования количества воды.

В зависимости от этого скважины могут иметь несколько вариантов обустройства.

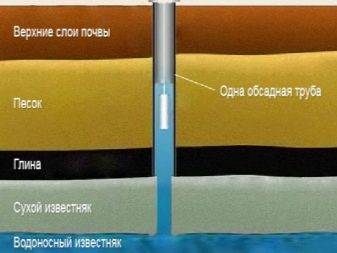

Классический тип

Здесь допускается монтаж одной обсадной трубы, которая одновременно исполняет роль эксплуатационной (водопроводной) трубы. Конструкция допускает эксплуатацию источника при условии достаточного давления в пласте и известковом составе водоупорного слоя. При этом известняк не должен содержать глиняных или песчаных прослоек. Именно поэтому, классическую конструкцию еще называют скважиной на известняк.

  • Глубина ствола может колебаться в диапазоне 55-260 м.
  • Вода поступает идеальной чистоты.
  • Оптимальный диаметр обсадной колонны – 133 и 159 мм.

С двойной обсадной трубой

Подобная конструкция применяется при наличии в известняке глины или песка. Основная металлическая, она же обсадная, труба опускается до известняка, перекрывая попадание примесей в жидкость. Вторую трубу (эксплуатационную колонну) меньшего диаметра с перфорацией и насосом, опускают ниже уровня поступления жидкости в систему.

  • Диаметр обсадной трубы — 133 мм или 159 мм.
  • Диаметр внутренней эксплуатационной колонны – 117 мм или 133 мм.

Конструкция с кондуктором

Представляет собой усложненный классический вариант. Применение обосновано в случае прохождения скважинного ствола через плывуны и другие опасные участки в верхней части грунта.

Кондуктор – это прочный цилиндр (труба) с диаметром, значительно превышающим размер обсадной трубы. Он обеспечивает защиту ствола в опасной зоне. При использовании кессонов для обустройства нередко кондуктор выполняется, как продолжение стенок кессона.

Телескопическая конструкция

По своей сути, она представляет собой многослойную обсадку скважины. Необходимость в такой конструкции возникает при наличии опасных участков на разной глубине.

Обустраивается скважина следующим образом:

  1. вначале, на глубину до нижнего уровня наиболее заглубленного опасного участка опускается металлическая труба наибольшего размера;
  2. затем, внутри первой трубы, до известкового слоя, монтируется основная обсадная, металлическая труба;
  3. после чего внутри основной колонны производится монтаж эксплуатационной трубы из ПЭНД или нПВХ.

Выбор типа скважины при вскрытии артезианского пласта зависит от конкретных условий и состояния грунта. Он производится на основании данных геологических изысканий

Важно учесть, что недостаточная защита ствола шахты от плывунов и подвижек пластов приводит к разрушению обсадной колонны и выходу гидросооружения из строя

Особенности монтажа кессона своими руками

При самостоятельном обустройстве скважины на воду необходимо разбираться с основными этапами проведения монтажных работ по установке кессона. В принципе работа не очень отличается от других подобных мероприятий единственно нужно учитывать небольшие нюансы, которые обусловлены материалом изготовления устройства. При этом основные этапы установки металлического изделия состоят из определённой последовательности.

  1. Обустройство котлована, которое состоит из копки ямы определённых размеров, которые должны быть на 200–300 мм шире корпуса кессона. По глубине котлован должен быть таким, чтобы общая конструкция возвышалась над поверхностью земли минимум на 150 мм. Это позволит не допустить затопления резервуара в случае весеннего паводка или ливневых дождей.
  2. Установка гильзы на обсадной трубе. Для этого обустраивается отверстие на дне резервуара. Традиционно оно проделывается по центру или с небольшим смещением, если это обусловлено особенностями конструкции. К отверстию приваривается гильза по длине, составляющая 100–150 мм. По диаметру она должна быть немного шире наружной части обсадной трубы. Важным требованием является лёгкость одевания гильзы на трубу.
  3. На следующем этапе устанавливаются ниппели для пропускания водонапорной трубы, которые монтируются при помощи сварочного аппарата на корпусе кессона.
  4. Непосредственный монтаж кессона. Для этого обрезается обсадная труба немного выше уровня грунта. Резервуар устанавливается на брусьях над горловиной скважины таким образом, чтобы гильза совместилась с обсадной трубой. Проверяется точность совпадения отдельных элементов и резервуар спускается вниз по обсадной трубе путём удаления подложенных брусьев. Ёмкость должна монтироваться строго в вертикальном положении, после чего к её днищу приваривается труба, герметизирующая кессон. Затем сквозь ниппели пропускается водонапорный трубопровод.

Устройство водяной скважены

Хочется уточнить, что обустройство питьевой скважины на воду своими руками может проводиться и без кессона, но тогда гарантировать бесперебойность подачи воды в загородном доме в зимний период не удастся. Поэтому на этом этапе лучше не экономить, чтобы не остаться без водоснабжения в самый неподходящий момент.
