Как сделать котёл на дровах своими руками

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Разновидности отопительных котлов на дровах

Отдать предпочтение определённому виду твердотопливного котла довольно сложно, так как на прилавках магазинов представлен широчайший ассортимент готовых изделий

Если речь идёт о самодельном отопительном устройстве, то важно чтобы изделие соответствовало отапливаемому помещению. При этом стандартный дровяной котёл, изготовленный своими руками – это не что иное, как специальная топочная камера, в которую выполняется закладка топлива

Если говорить о пиролизном котле, то он оснащён двумя камерами. Поэтому его самостоятельное изготовление значительно затрудняется, так как невозможно точно соблюсти все пропорции конструктивно сложного устройства. Такой агрегат оснащается основной топкой для закладки дров и второстепенной камерой, где происходит дожиг, и удержание тепла на протяжении длительного периода времени. Но как уже упоминалось топливо для пиролизного котла не должно содержать более 20% влажности, в противном случае эффективность устройства резко снижается.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Особенности

Сегодня отопительные котлы обладают достаточной мощностью для обогрева помещений различного назначения. Они экономичны. Время их беспрерывной работы составляет практически весь отопительный сезон.

Эти приборы могут работать на дровах, угле, пеллетах (древесных отходах, спрессованных и переработанных в гранулы), брикетах, торфе, дровяном газе.

Типы котлов

В зависимости от вида твердого топлива они подразделяются на следующие типы:

• дровяные (отапливаются не только дровами, но и пеллетами);
• универсальные (для работы используют разные виды топлива и их сочетания);
• газогенераторные котлы (у них повышенный КПД, работают на дровах и древесном газе).

Модели последнего вида более удобны в применении, так как внутри них не скапливается сажа, а золы остается минимум.

Различают модели котлов длительного горения, зависимые от носителя электроэнергии и независимые.

Такое оборудование для отопления работает по принципу верхнего горения (очаг горит сверху вниз). Камеру сгорания, расположенную в верху конструкции, заполняют топливом. Вентилятор нагнетает воздух по воздуховоду, и тепло, выделяющееся при сгорании, отправляется в теплообменник. Объем камеры сгорания – около 500 дм3, поэтому такое отопительное устройство может без перерыва работать несколько дней.

Достоинства

Конструкции длительного горения – отопительные приборы, пользующиеся большой популярностью среди населения. Объясняется это множеством их достоинств: это не только использование топлива различных видов, но и долгое время их горения, а также простота и экологическая безопасность их применения.

Котел такого типа в его современной вариации – это конструкция, оснащенная автоматикой, вентилятором для увеличения давления в системе. При малом количестве потребляемого топлива такие приборы могут поддерживать температуру в помещениях большого размера.

Большой минус конструкции – высокая стоимость, более 1000 у. е.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

• Стальные трубы;
• Прут с сечением в 20 мм;
• Профильные трубы;
• Центробежный вентилятор;
• Различные гайки и болты;
• Лист из стали;
• Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

• Как правильно и точно выбрать место для топки самодельного котла;
• Как наиболее верно рассчитать рабочие параметры теплообменника;
• Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Порядок проверки и запуска прибора

Самодельный котел запускает только при заполнении системы водой, осмотра проводки и соединений. При наличии принудительной циркуляции для равномерного прогревания теплоносителя устанавливается насос. В системах с естественной циркуляцией на участке выхода на обратку делают небольшой уклон. Пережатые или порванные кабели электролинии заменяют или повторно изолируют, чтобы ТЭН не вышел из строя. Для защиты от колебаний напряжения монтируют УЗО.

Отопительный агрегат очищают от пыли и грязи, а затем окрашивают жаростойким средством. Перед нанесением краски требуется отшлифовать и загрунтовать поверхность. Покрытие наносится в 2 слоя.

Воду подают в коммуникации так, чтобы не было пробок воздуха. Для контроля завоздушивания пользуются краниками на радиаторах. Далее включают котел в сеть, ожидают прогрева. Температуру воды проверяют мультиметром.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками

Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

• Высокая экологичность.
• Высокий показатель КПД;
• Доступное топливо и низкая стоимость котла;
• Безопасность котла;
• Простые условия эксплуатации;
• Автономность установки.

Переносной самодельный котел

Твердотопливный котёл из бочки: вертикальный вариант

Вертикальный стальной котёл отопления может понадобиться в случае размещения его в ограниченном пространстве. Последовательность его изготовления выглядит следующим образом:

1. Внутри металлической бочки, посередине, вваривается металлический круг (толщина 5 мм), который будет разделять устройство на две части: топку и ёмкость с водой. При этом в заслонке проделывается отверстие, к которому приваривается труба, идущая от топки вверх.
2. Верх бочки заваривается железным кругом с отверстиями для прикрепления дымохода.
3. На дно бочки для устойчивости котла привариваются ножки.
4. Монтаж трубы для холодной воды в верхней части бочки – сразу около разделяющей заслонки. На крышке бочки приварить трубу для выхода горячей воды. После этого проверить конструкцию на наличие подтёков.
5. В нижней части бочки вырезать отверстия для дверок топки и зольника.
6. Установить камеру топки, зольник и решётку колосников.
7. Позаботиться о теплоизоляции корпуса.
8. Подсоединить агрегат к топливной системе дома, осуществить первый запуск.

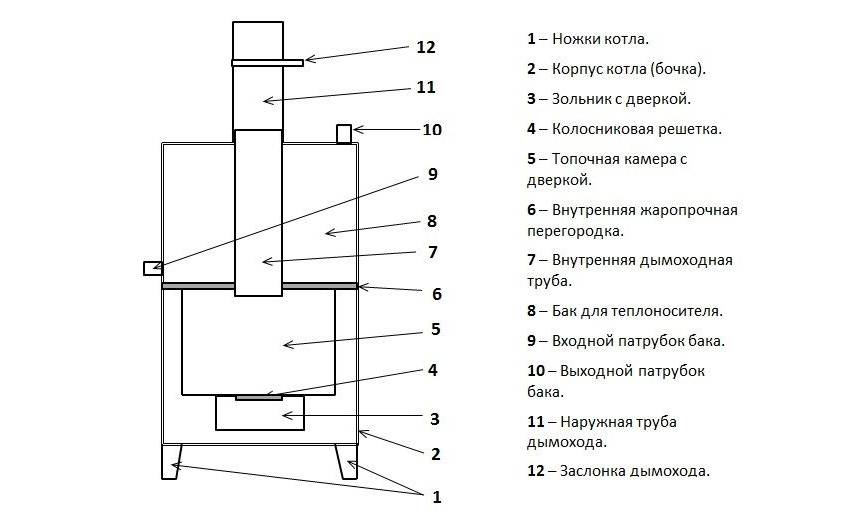

Схема твёрдотопливного котла из бочки: вертикальный вариант

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Как установить котел на дровах

Приступаем к установке

Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Необходимые материалы и инструменты

Для изготовления топки используется сталь:

1. жаропрочная, легированная молибденом и хромом. Примеры: марки 12Х1МФ, 12ХМ. Эти материалы стоят дорого и требуют от сварщика некоторого опыта;
2. низкоуглеродистая. Лучше всего — Сталь 20, также подходят Сталь 10 и Ст3. С этими материалами работать проще, но они менее долговечны.

Понадобится такой прокат:

• 4-5-миллиметровый лист: изготовление топочной зоны;
• лист толщиной 3 мм: оболочка;
• уголок 50х4 мм: колосниковая решетка;
• труба Ду50: жаротрубный теплообменник (пронизывает емкость с водой) и сгоны для соединения оборудования с контуром отопительной системы;
• труба Ду150: дымоотводящий патрубок;
• профильная труба сечением 60х40 мм: воздуховод;
• полоса 20х3 мм: фланец, кронштейны и пр.

Также нужны материалы:

• рулонная каменная вата толщиной 2 см (плотность — 100 кг/куб. м);
• базальтовый или каолиновый картон (можно заменить устаревшим асбестовым);
• асбестовый шнур;
• металлические панели толщиной 0,3-0,5 мм с цветным порошковым или полимерным покрытием: наружная обшивка котла;
• ручки и навесы для дверок.

Вместо каменной ваты можно применить стеклянную — в современном исполнении эти материалы по свойствам идентичны. Но надежнее будет именно базальтовая вата, поскольку она выдерживает более высокие температуры — 600-700С против 450С у стекловаты.

Набор инструментов:

• аппарат электросварочный, рассчитанный на сварочный ток от 200 А (используются электроды МР-3С или АНО-21);
• болгарка с рабочей частью диаметром 125 мм (используются отрезные и шлифовальные круги по металлу);
• дрель с набором сверл по металлу;
• обычные слесарные и измерительные инструменты: рулетка, молоток, металлическая щетка, плоскогубцы, маркер.

Также для изготовления котла потребуется комплект автоматики с такими компонентами:

• контроллер (блок управления);
• вентилятор;
• термодатчик.

Пример: система компании KG Elektronik (Польша). Для данного котла требуются блок управления SP-05 и вентилятор DP-02.

Не рекомендуется применять автоматику китайского производства — ввиду низкой надежности. Следует быть внимательным, поскольку китайские производители внешне копируют устройства европейских, к примеру, той же KG Elektronik.

Лучшие пиролизные твердотопливные котлы

Оригинальная система твердотопливного котла этого типа имеет двухкамерную конструкцию. В первой камере при недостатке воздуха сгорает топливо, выделяя пиролизный газ. Во второй камере сгорает пиролизный газ, этот процесс можно регулировать, что позволяет экономить горючее. Двухступенчатое сжигание позволяет полностью твердому топливу прогорать, это увеличивает КПД. Оборудование более комфортно в работе, но требует использования сухих дров и зависит от электричества. Команда ВыборЭксперта.ру проанализировала 9 моделей и выбрала 3 пиролизных котла, которые отличаются высокой эффективностью, надежностью и не требуют сложного обслуживания.

Везувий Эльбрус-10

Простая и надежная конструкция, рассчитанная на отопление небольшого дома или дачи, площадью до 100 кв.м. Работает на дровах и угле, предусмотрена установка ТЭНа, мощностью 6 кВт. Рекомендуемое давление в системе – до 3 атмосфер. Конструкция теплообменника упрощает доступ при чистке. КПД достигает 80%, приближаясь к показателям котлов на дизельном топливе.

Корпус изготовлен из конструкционной стали, герметичные дверцы выполнены из чугуна. Терморегулятор, ТЭН и система отопления могут подключаться с любой стороны корпуса. Оборудование предназначено для работы в системах с естественной и принудительной циркуляцией.

Достоинства:

• Точная регулировка мощности помогает создать комфортный микроклимат;
• Эффективная базальтовая теплоизоляция;
• Компактная конструкция;
• На одной закладке дров горит 8 часов;
• Простое обслуживание.

Недостатки:

Небольшой объем камеры, которая рассчитана на дрова 38 см.

Модель отличается простой конструкцией, которая позволяет обойтись без установки дымососа, работающего от электричества. Энергонезависимый пиролизный котел – экономичное решение для загородного дома и дачи в удаленном от цивилизации поселке.

Буржуй-К Стандарт-20

Высокая мощность и КПД 85% позволяют использовать оборудования для системы отопления дома площадью 200-220 кв.м. Теплообменник изготовлен из жаропрочной стали. Объемная камера позволяет использовать дрова, длиной до 55 см. Работает на всех видах твердого топлива. Максимальная температура теплоносителя – 95 градусов, давление в системе может достигать 4,5 атмосфер.

Модель укомплектована терморегулятором, патрубком для подключения дымохода с заслонкой. Механическое управление делает систему энергонезависимой. Встроенные термометр и манометр упрощают контроль над основными рабочими параметрами.

Достоинства:

• Время горения на одной закладке дров до 12 часов;
• Низкий процент вредных выбросов в атмосферу;
• Максимальное прогорание топлива;
• Высокая скорость нагрева помещения;
• Гарантия производителя 30 месяцев.

Недостатки:

Не предусмотрена возможность подключения ТЭНа.

Atmos DC 32 S

Мощная модель, предназначенная для обогрева здания, площадью 250-350 кв.м. При создании применяется жаропрочная сталь, толщиной от 3 до 8 мм. Для увеличения теплоотдачи в камере используются керамические блоки. Мощность автоматически регулируется с помощью электромеханической заслонки. Регулятор выполняет функцию защиты от перегрева. Регулирующий термостат управляет вентилятором, который нагнетает воздух и поддерживает заданную температуру. Может работать при выключенном вентиляторе, при этом мощность падает до 70%.

Модель можно оснастить фирменной системой электронной регулировки, которая учитывает температуру воздуха в помещении и на улице. Микроконтроллер управляет вентиляторов и другим оборудованием, позволяя экономить топливо и увеличивать время горения на одной закладке.

Достоинства:

• КПД до 90%;
• Вместительная камера;
• Максимальная длина поленьев 53 см;
• Беспыльный сбор золы;
• Контур охлаждения защищает от перегрева;
• Автоматическое выключение при догорании топлива.

Недостатки:

Высокая цена.

Обзор твердотопливных котлов

Решение сделать самодельный котел ставит задачу ознакомиться с различными вариантами устройств и выбрать наиболее подходящий. Учитывать нужно не только мощность и возможный показать кпд котла, но и свои силы. Без особых строительных навыков следует остановиться на самом простом, при наличии опыта в изготовительном деле можно замахнуться на модели посложнее, или же усовершенствовать простые варианты для большего удобства и полезности.

Составить свою картину разнообразия вариантов котлов очень важно. Отзывы о покупных моделях часто указывают на их неэффективность

Надо понимать, что обычно маленький КПД связан не с характеристиками устройства, а с неправильным монтажом и топлением.

Классические дровяные котлы

Классический, или же стандартный вариант, устроен просто. Он состоит из таких частей, как:

Топка. Иными словами – часть, в которую попадают дрова.

• Зольник. Там остается зола, а также именно эта часть служит для подачи воздуха, необходимого для горения.
• Дымоход. Эта часть требуется для отвода газов. Важным фактором является его диаметр. При неправильном подборе диаметра КПД значительно понижается.
• Теплообменник. В классическом котле это область между корпусом внешним и внутренним. Теплообменник заполняется водой, данная вода связана с водой в отопительной системе.

Отопитель с верхним горением

Такие отопители устроены по принципу классических, но у них отсутствует зольник. Вместо него присутствует своеобразный газоотвод, который помогает помогает конвентировать не только энергию горения, но и энергию образуемых газов. Обычно в газоотводе имеется вентилятор. Таким образом, на теплообменник воздействуют две разные энергии, обеспечивая большее время работы и повышение КПД. По-другому данный вид котлов называют пиролизным.

Пиролизные модели

Принцип работы котла длительного горения заключается на выделении тепла не из энергии от горения дров, а из газа, который образуется при их тлении. Это довольно удобно и обеспечивает обогревом на больший временной период.

От классической модели такие имеют ряд отличий, например:

1. Имеется возможность регулировать мощность. Здесь есть возможность ускорять и замедлять поток поступаемого воздуха, что влияет на мощность. В классических же на мощность влияет лишь объем камеры сгорания дров
2. Возможен низкотемпературный режим работы. Это значительно уменьшает износ системы.

1. Топливо сгорает почти полностью. Благодаря особенностям устройства и принципа работы в пиролизном котле уменьшается загрязнение дымохода, дрова сгорают целиком.

Двухкамерный

Шахтный теплогенератор

Шахтный агрегат работает дольше стандартного пиролизного. Связано это с тем, что обычно он объемнее и массивнее. Работают шахтные котлы как по обычному принципу, так и по пиролизному.

В их устройстве две камеры – одна для теплообменника, а вторая топливная. При работе по обычному принципу горения топливную камеру обычно называют шахтой. Именно отсюда и идет название. Между камерами есть задвижки, в устройстве также имеются трубы для газоотвода и поступления воздуха.

Такой теплогенератор отлично подойдет тем, кто не любит часто подкладывать топливо. Одной максимальной закладки дров хватит на 30-часовой отопительный процесс, а одной закладки угля – на 5 суток.

Безусловно, когда речь идет о том, как сделать отопительный котел, следует понимать, что для изготовления такой конструкции понадобятся определенные навыки и опыт работы с инструментами.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.
