Обустройство скважины на воду своими руками: монтаж кессона и установка оборудования

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

  • требуемый суточный объем потребления;
  • место расположение скважины или колодца;
  • точка входа трассы в здание;
  • количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

  1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
  2. Установить кессон.
  3. Проложить трубопровод к фундаменту здания.
  4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

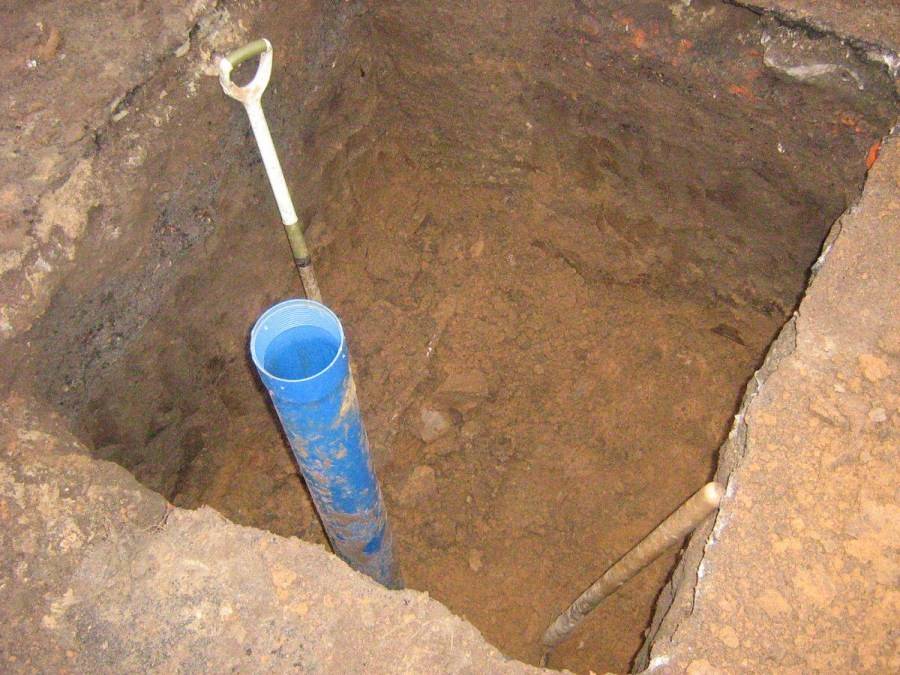

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

  1. Глубина колодца.
  2. Динамический и статический уровни.
  3. Диаметр выработки.
  4. . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
  5. Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

  1. На обсадную трубу установить фильтр грубой очистки.
  2. Всасывающий патрубок насоса снабжают .
  3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
  4. Заземляют устройство.
  5. Подключают магистраль и электропитание.
  6. В рабочую камеру механизма заливают воду.
  7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

Металлический вариант

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

Пластиковый вариант

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Выбор и установка насоса

Чтобы после бурения правильно обустроить скважину на воду, выбирают тип электронасоса с необходимыми характеристиками, от его параметров зависит выбор кессонного колодца или адаптера при обустройстве источника водоснабжения. Все электронасосы по способам расположения относительно скважины делят на две большие группы, отличающиеся друг от друга своими параметрами.

Поверхностные

Поверхностные центробежные насосы с КПД около 50% чаще других типов используют для подачи воды, у большинства моделей глубина всасывания не превышает 8 м, поэтому их размещают рядом со скважиной или на небольшом удалении от нее.

При большом расстоянии между насосом и источником каждый метр водяного столба по вертикали переводят в 7 м по горизонтали при диаметре труб 1 дюйм с учетом гидравлических потерь в арматуре, отводах, тройниках. Таким образом, поверхностный насос можно размещать не только в кессоне, но и доме, если водный уровень близок к поверхности почвы, к примеру, при зеркале (статическом уровне) в 5 м электронасос можно установить в подвале коттеджа на 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используют в бытовом водоснабжении, обычно их эксплуатируют в составе станций, где на один каркас ставят электронасос, гидравлический аккумулятор, напорное реле и манометр, соединяя их через фитинги и гибкую подводку.

Поверхностные бытовые насосные станции способны прокачивать воду объемом до 5 м3/ч при максимуме напора около 50 м, что делает их пригодными для снабжения водой дома с семьей из пяти человек.

Центробежный поверхностный насос – внутреннее устройство

Погружные

Большая группа глубинных насосов работает по центробежной схеме, такие агрегаты обладают наивысшим КПД среди всех видов, доходящим до 65% у высокотехнологичных дорогих моделей Grundfos. По параметрам погружные насосы значительно превосходят наружные, объем прокачиваемой жидкости в бытовых моделях доходит до 20 м3/ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосного оборудования встречаются другие виды погружных электронасосов с иным принципом действия, их список состоит из следующих типов:

Вибрационные

Популярные бытовые модели электромагнитного принципа действия, всасывающие воду за счет обратного и поступательного движения встроенного поршня, присоединенного к якорю электромагнитной катушки. Максимальный объем подачи вибрационных помп не превышает 1,5 м3/ ч, напор доходит до 80 м при КПД около 35%.

Средняя цена вибрационных помп лежит в районе 1400 руб., в быту их не используют для постоянного водоснабжения из-за низких технических характеристик, применяя в основном для полива, дренажных работ, прокачки скважин, заполнения бассейнов и резервуаров водой, других хозяйственных целей. Вибрационные помпы могут откачивать сильно мутную и грязную воду без повреждения электрической части и корпуса (поэтому их используют для прокачки скважин), но резиновые поршень и клапан обратного хода истираются частицами песка и через некоторое время могут потребовать замены.

Центробежный и вибрационный погружные электронасосы – внутреннее устройство

Шнековые

Агрегаты такого принципа действия часто называют винтовыми, по принципу действия они напоминают бытовую мясорубку, в которой жидкость перемещается за счет вращения спирального шнека. Винтовые модели не столь популярны на рынке, их преимуществом является возможность работы с вязкими и мутными средами. КПД шнековых агрегатов не превышает 50%, подача до 15 м3/ч, напор доходит до 100 м.

Вихревые

В подобного типа электронасосах вода всасывается лопастями рабочего колеса через отверстие сбоку корпуса и выталкивается крыльчаткой через боковой патрубок в той же плоскости. Расстояние между лопастями и стенками рабочей камеры для снижения гидравлических потерь минимально, поэтому вихревые модели работают только с чистой водой из артезианских скважин. КПД таких устройств также невысок (около 50%), бытовые агрегаты имеют средние технические параметры с наивысшими подачей в 5 м3/ч и напором 100 м.

Винтовой и вихревой насосы — конструкция

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Утепление

Если не сделать качественное утепление кессона для скважины и выходящих из него труб то может произойти замерзание воды, а вода при замерзании расширяется и в результате разрушит трубы. При обустройстве кессона скважины под воду пол как правило находится ниже уровня промерзания грунта это делается для того чтобы вода в скважине и в шланге не замерзала зимой. Водопровод от кессона к дому нужно укладывать в траншею глубиной ниже уровня промерзания грунта в данной местности точно так же делается обустройство скважины без кессона только необходимо будет сделать утепление скважины без кессона. Утеплить кессон для скважины от промерзания лучше всего полимерными, органическими и минеральными термо материалами которые не подвержены гниению.
Железный кессон для скважины обладают хорошей теплопроводностью поэтому его нужно обязательно утеплить. Так как метал подвержен коррозии то между утеплителем и металлической стеной должен быть вентиляционный зазор. Чтобы сделать такой зазор делается обвязка кессона металлической сеткой на которую и будет крепится утеплитель.
Кессоны для скважины из пластика обычно предусмотрительно оборудованы полочками для утеплителя. Если вы приобрели пластиковый кессон для скважины без специальных полочек то в таком случае его обматывают минеральными рулонными утеплителем который фиксируют проволокой.

Пластмассовый кессон для колодца необходимо утеплить

Кессон из бетонных колец имеет толщину колец около 15 см, а этого вполне достаточно чтобы при умеренном климате не делать теплоизоляцию. В холодных климатических условиях необходимо такой бетонный кессон для скважины утеплять снаружи. Крышки кессонов также сверху покрывают утеплителем и закрывают его гидроизоляцией, а потом каким-нибудь прочным материалом например листом фанеры или железа.

Цель обустройства.

После подготовки ямы под скважину проводят работы по обустройству водного источника. Ее оснащают специальным оборудованием для подачи воды в дом.

Для решения каких задач облагораживают скважину:

1.поддержание чистоты внутри источника. В него не должны проникать пыль, осадки после дождей, талый снег.

2.обеспечение защиты источника с оборудованием внутри от замерзания.

3.чтобы подключить оборудование для работы, проводить обслуживание скважины.

Все оборудование для работы устанавливают внутри либо снаружи источника, лишь погружной насос требуется устанавливать с внутренней стороны. Если оборудование будет находиться вне скважины, то рядом с ней строят помещение для размещения техники.

Подведение к скважине водопроводной трубы, подключение к электричеству, чтобы работал насос, проводят на этапе обустройства конструкции.

Выбор насоса для подъема воды из скважины

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.

Где создавать скважину и какие инструменты потребуются?

Место зависит от цели создания скважины, если она необходима для полива, тогда можно разместить ее вдали от строений. А в случае необходимости формирования водоснабжения для жилого дома, теплицы, летней кухни необходимо бурить рядом со зданием.

Руководствуйтесь соображениями рациональности:

  • Если планируется водопровод, тогда скважина создается как можно ближе к необходимому строению;
  • Она не должна создать трудности для перемещения по территории и свободному проходу различного транспорта;
  • Необходимо убедится, что расстояние от канализации до скважины составляет более 20 метров;
  • Если место выбрано следует подготовить его для будущей работы — очистить и выровнять поверхность почвы.
  • Если вы решили осуществлять бурение скважины собственными усилиями необходимо обзавестись необходимыми инструментами. Для этого потребуется не малый список приспособлений:
  • Если скважина создается на песчаном либо слегка глинистом грунте необходима буровая ложка;
  • Для суглинистых либо глинистых типов почвы подойдет змеевик — бур отлично, зарекомендовавший себя в работе с небольшим количеством гравия;
  • Долота помогут в случае выбора ударной версии бурения;
  • Если почва переполнена сыпучим песком, тогда применяется желонка, поскольку она облегчит извлечение грунта, если применяется ударный вид бурения.

Выбор бура зависит от типа почвы на вашем участке, но в любом случае будет использоваться шнек на основе коленей постепенно увеличивающих его длину. Чтобы не тратить средства можно использовать рыбацкую версию бура с некоторыми модификациями. Для этого применяются резцы тщательно обработанные болгаркой на основе напильников — они привариваются к буру.

Дополнительные коленья можно сформировать трубами, обладающими диаметром в 25 мм. Можете ознакомиться с фото скважин своими руками созданные различными способами. Кроме этого, придется подготовить лопату, шланг, бочку и тележку. И, главное, не забудьте о насосе, поскольку вода не пойдет сама с необходимым напором.

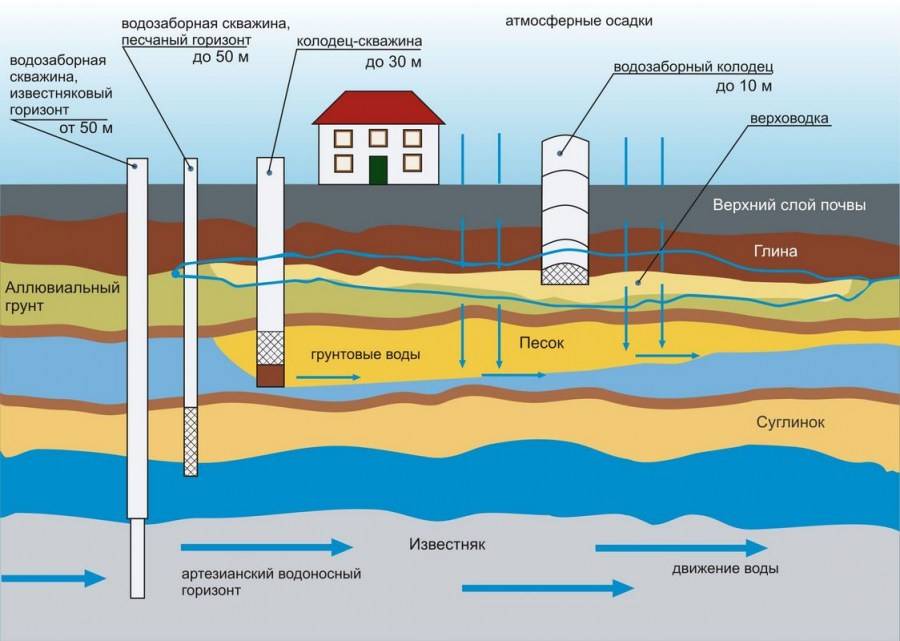

Разновидности скважин

Мелко трубчатый колодец или (Абиссинская)

Простейшая скважина

Такая скважина имеет глубину от 8 до 13 м. Главное отличие её от колодца состоит в том, что в воду не попадают верхние слои грунтовых вод, посторонние загрязняющие примеси.

Скважина на песок

Схематическое изображение

  • Эта скважина имеет конструкцию в виде трубы, заглубленной шнековым способом на 20 – 30 метров в почву.
  • Конец трубы имеет множество отверстий, окутан нержавеющей сеткой. Конечный участок трубы с отверстиями (фильтрационная зона) погружают в песок, состоящий из крупной фракции и галечный примеси.
  • Дебит такой скважины с легкостью покрывает расход воды на дачном участке или небольшой усадьбе с двумя – тремя местами забора воды.
  • Такие конструкции могут служить до 5 лет, если их использовать периодически, при регулярной эксплуатации до 10 – 15 лет.
  • Заиленную скважину промывают, пробуривают рядом новую шахту.

Артезианская

Схематическое изображение

Если на соседних делянках есть скважины такого типа, значит, в вашей местности водоносный горизонт может быть расположен в известняковом слое. С целью обнаружения глубины залегания воды заказывают экспериментальную скважину. Зачастую делают это в складчину, так как бурение артезианских скважин требует значительных финансовых затрат.

С помощью такой скважины можно добыть воду, которая залегает на глубине до 200 м. Она способна обеспечить не один загородный или дачный дом. Прослужит артезианская скважина как минимум 50 лет.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Преимущества скважины с кессоном

Одним из этапов строительства индивидуальной водопроводной сети является обустройство кессона. Если водой пользуются сезонно, то без изготовления такой конструкции не обойтись. Компоновка позволяет отказаться от строительства дополнительного помещения или расположения элементов насосной станции в подвале дома.

Оборудованный приямок упрощает обслуживание и замену оборудования. Подключение подающей трубы к водопроводу проводят через тройник со сливным клапаном для осушения системы при проведении ремонта или подготовке к зиме. В кессоне можно сделать разводку трубопроводов при необходимости подачи воды к другим потребителям.

Схема устройства кессона.

Конструкция приямка предполагает полную герметичность для предотвращения попадания в источник талых и грунтовых вод. В кессоне располагают пускорегулирующую аппаратуру насоса. Это дает возможность проводить замеры сопротивления изоляции, отключать и включать насосный агрегат при проверке или замене. Для крепления насоса, подсоединения подающей трубы и герметизации обсадной колонны устанавливают скважинный оголовок.

Для комфортного проведения работ приямок оборудуют осветительными приборами. В большинстве случаев устанавливают съемную лестницу либо крепят скобы. Кессон имеет 2 камеры, которые закрываются крышками. Верхняя (малая) служит тамбуром для утепления основного приямка. В нижней находится оборудование и устье скважины.

Схема водоснабжения из скважины

Необходимым вариантом водоснабжения необходимо задаться в самом начале реализации проекта. От конкретной схемы будет зависеть набор необходимого оборудования, а также состав и качество подаваемой воды. Существуют различные варианты водоснабжения.

Самым простым типом для дачи является абиссинская скважина, с глубиной залегания вод до 15 метров. Вода в такой скважине может подаваться по узкой трубе.

Система подачи

Промежуточный тип, это скважины с залеганием поднимаемой воды до 50 метров, хорошо подходит для частных домохозяйств. Их основной недостаток малый срок службы из-за слабой теплоизоляции.

И самым сложным, как с точки зрения работ, так и с точки зрения обустройства является вариант артезианской скважины, глубины от 50 до 200 метров. Она хорошо защищена от морозов и других воздействий. Но бурение подобной скважины не из дешёвых, а также ещё существует проблема самоизлива таких скважин, то есть вода идёт наверх без насоса. Это накладывает определённые условия на обустройство. Есть два пути:

  • Установить кессон;
  • Оборудовать оголовок краном, из которого постоянно будет идти вода.

Кессонная схема
Схема с краном

Установка кессона привлекательна так как это устанавливает замкнутый цикл подачи воды. Источник надёжно защищён резервуаром от грязи и погодных условий. Для частных домовладений можно использовать цилиндрические резервуары диаметром до 100 см и высотой до двух метров. Положительными сторонами современных кессонов являются:

  • Экономия свободных площадей в доме;
  • Отсутствие глобальных работ по теплоизоляции;
  • Защита от коррозии;
  • Пластиковый литой корпус.

Общий вид
Установка кессона

Вариант с краном часто используется для полива. Для защиты скважины от замерзания нужно отвести самоизливной поток, по уклону, от скважины. Вода из такого родника на выходе не будет замерзать, так как её температура +3 — +5 градусов. Закрытие воды в подобной скважине невозможно, это приведёт к тому, что оголовок разрушится и вода хлынет на участок. При обустройстве подобного типа нужно грамотно подойти к планированию и хорошо ознакомиться с теорией.

Отток воды

Монтаж насосного оборудования

Для глубокой скважины нужен глубинный водяной насос. Мощность насоса рассчитывается, исходя из суточного потребления воды жильцами и глубины шахты для воды. Устанавливать такой насос просто – к проушинам на корпусе привязывают трос или шнур, опускают оборудование в воду, но не на самое дно, а не доводя до дна один метр, чтобы не захватывался ил.

Монтаж погружного насоса сопровождается соблюдением некоторых обязательных условий, а именно:

  1. Подключают насос трехжильным кабелем сечением не менее 2,5 мм2, который помещают в трубу ПНД для защиты от воды. Если по длине кабеля есть соединения, их лучше делать не скруткой или пайкой, а разборными, и помещать в отдельный герметичный корпус;
  2. После включения насоса забор первой воды нужно слить в грунт, так как она будет грязной. То есть, первый раз откачать скважину нужно полностью, но направлять поток воды нужно не в магистраль, а просто на участок, например, полить сад или огород;
  3. Кроме того, первую откачку рекомендуется делать не тем насосом, который будет постоянно работать в скважине, а другим, более дешевым, так как грязь может быстро вывести из строя все уплотнения и прокладки в агрегате. Постоянный агрегат опускают в скважину только тогда, когда вода пойдет чистой, без примесей;
  4. Насос обязательно нужно снабдить фильтром грубой очистки, который монтируется на всасывании. Фильтр тонкой очистки устанавливается уже на выходе магистрали, перед входом трассы в дом;
  5. Если насос держится на тросе, то трос выбирают из нержавейки или с защитным синтетическим покрытием. Если используется шнур – он тоже должен быть синтетическим и армированным.

После опускания насоса в шахту отверстие скважины накрывают оголовком, к оголовку крепят конец троса или шнура.

Работа гидроаккумулятора и система управления

Гидроаккумулятор – это накопительный бак, который создает напор в системе водоснабжения:

  1. Насос подает воду в резервуар, пока он не заполнится;
  2. Из аккумулятора вода идет в дом или по ответвлениям на участок;
  3. После критического отбора воды насос автоматически включается на заполнение емкости.

Предельные объемы накопительного резервуара –от 10 литров до одной тонны. Все зависит от количества воды, расходуемого потребителем. Кроме того, обустройство аккумулятора – это и оборудование системы защиты, которая монтируется в последнюю очередь.

АСУП (автоматическая система управления приборами) включает и отключает насос в зависимости от режима его работы и уровня воды в гидроаккумуляторе, оборудована защитой от перепадов давления и напряжения, от скачков уровня воды в обсадной. Все пуско-наладочные работы, связанные с установкой и проверкой оборудования, должны проводиться на опытном насосе, чтобы впоследствии обеспечить работу скважины правильно.

Финишные работы:

  1. Лестница для входа в кессон;
  2. Установка АСУП не в колодце, а в доме. Тогда в яму не придется опускаться часто;
  3. Врезка манометров между гидроаккумулятором и насосом. Приборы рекомендуется подключить к АСУП, и тогда их показания можно будет считывать в доме;
  4. Оборудование коллектора для дополнительной разводки воды по участку и хозяйственным постройкам. Коллектор собирается и устанавливается на магистрали до гидроаккумулятора;
  5. Вместо кессона можно выложить стенки котлована кирпичом, получится теплое подземное помещение для насосной станции с обеспечительным оборудованием. Это – самое дорогое, но и самое удобное решение в плане эксплуатации скважины, экономии места в доме, и в плане обслуживания оборудования.

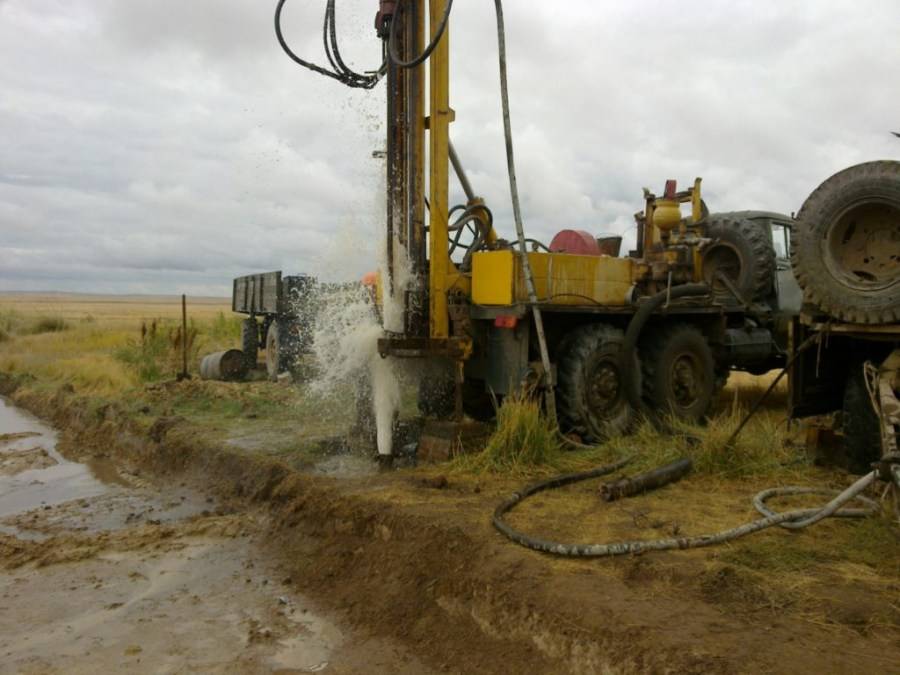

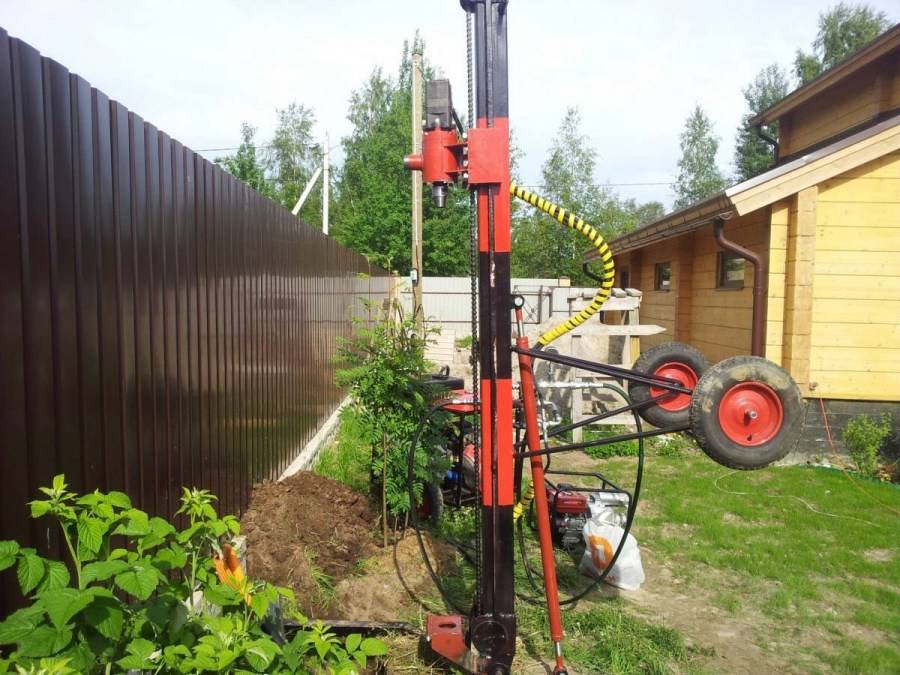

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

  1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
  2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
  3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

https://youtube.com/watch?v=ZPsnaMMWaek

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Устройство водопровода из источника под домом

Организовать скважину под зданием вполне реально, однако возникают сложности, связанные с большими габаритами буровой техники. В этом случае придется использовать малогабаритную мобильную установку (МГБУ). У этого устройства конструкция разборная, можно частями проносить внутрь дома.

Устройство скважины под домом

Существует другой вариант, как завести воду в частный дом проще и дешевле. Он подходит для еще не построенных зданий. Скважина бурится заранее, на этапе сооружения фундаментного основания. Для этого варианта подойдет обычная буровая установка.

Такой способ дешевле, к тому же не понадобится:

  • строить кессон;
  • рыть траншею;
  • прокладывать трубопроводы;
  • делать их изоляцию.

Удешевляется строительство скважины благодаря тому, что источник воды будет располагаться в теплом месте – подвале здания. Экономия может составить до 30 тысяч рублей. Правда есть значимый минус – насосное оборудование и гидроаккумулятор могут не поместиться в подвальном помещении.

Выводы и полезное видео по теме

Из вышесказанного несложно сделать вывод о том, что все работы по обустройству и дальнейшей эксплуатации скважины не представляют проблемы. Не обязательно быть инженером или иметь опыт в данной сфере. Все рекомендации описаны достаточно подробно, и чтобы иметь их под рукой всегда, нужно сохранить страницу в закладках браузера. А видео будет наглядным руководством.

Правильно подобрав тип оборудования и защитного сооружения, можно обеспечить семью чистой питьевой водой, не затратив при этом деньги на оплату услуг специализированной компании. Но если процедура покажется сложной, специалистов придется нанять. Зато это гарантия того, что система будет работоспособной многие годы с первого дня ввода системы в эксплуатацию.
