Бурение скважины в колодце: когда стоит делать модернизацию и в каком колодце

Установка насосного оборудования

Как правильно обустроить скважину, используя надежный насос погружного типа? Процесс монтажа проводится с соблюдением следующих правил:

  1. Дно и стенки гидросооружения тщательно очищают от мусора, воду прокачивают до полного избавления от сторонних примесей.
  2. Монтаж оборудования производят так, чтобы расстояние между корпусом и дном сооружения составляло не менее 100 см, при этом насос полностью находился в воде.
  3. Параллельно монтируют водонапорную трубу и питающий насосный кабель.
  4. В конце выполняют установку клапана обратного типа и устройства пусковой защиты.
  5. Готовую систему проверяют на герметичность и работоспособность.
  6. Чтобы зафиксировать насос на конструкции оголовка, применяют трос из металлического сплава в защитной оплетке, устойчивой к коррозии.

Технологический процесс

Можно ли в колодце пробурить скважину – понятно. Рассмотрим – как это сделать. Но перед этим нужно определиться – в каком именно резервуаре допустимо проведение работ. Регламентов и задокументированных рекомендаций не существует, поэтому каждый случай проектируется отдельно.

Здесь должны быть следующие моменты:

  1. Состояние колодезных стенок. Новая конструкция не должна вызывать разрушение колец или сруба. Чтобы это предупредить, проводится обследование и устранение дефектов, заполнение щелей. Деревянный канал усиливается дополнительной обвязкой.
  2. Соосность колец. Если имеются отклонения, то они указывают на неустойчивость песчаной подушки. Здесь колодец для скважины будет не лучшим решением, так как после пробивания новый водный поток может смыть кольцо. Это приведет в результате к разрушению стенок и трубы, что к ним прикреплена.


Пример с возможным нарушением соосности колодезных колец Источник yandex.net Монтажные работы предполагают усиление обсадной кладки и устанавливаемого кондуктора. Для этого в прочные стенки колодца вмуровываются анкерные болты по 4 осям. К ним закрепляются стальные профильные стойки, которые выравниваются по вертикальному уровню. Опорные планки в свою очередь связываются стержнями с целью окантовки на двух-трех уровнях (получается квадратное сечение). То же делается с верхними торцами.

С кондуктором выполняются следующие действия:

  • намечается точка под скважину;
  • вокруг нее забиваются вертикальные уголки;
  • планки свариваются между собой по периметру;
  • конструкция жестко закрепляется с обвязкой колец.

В колодце под скважину далее забивается труба, которая выступает в роли кондуктора. Ее торец должен быть на уровне крайних кромок колодезного каркаса. После окончания бурения шахту, как правило, засыпают. Так канал будет защищен от воздействия грунтовых и сточных вод, абразивного воздействия со стороны твердых частиц в почве.


Засыпка колодезного дна со скважинной шахтой Источник odstroy.ru

Где вода чище – в колодце или в скважине?

Кроме количества воды, которое может дать каждый из видов водозабора, а также трудоемкости строительства, следует учитывать и санитарные факторы – чистоту подземных вод на разных горизонтах и возможность попадания в нее вредоносных бактерий.В целом, любой водозабор должен иметь зоны санитарной охраны (ЗСО), обеспечивающие предотвращение попадания в воду различных болезнетворных микроорганизмов. Зоны санитарной охраны имеют три пояса. Наиболее строгие требования предъявляются к I поясу, располагающемуся непосредственно вокруг источника воды. В действующих нормах и правилах ширина первого пояса устанавливается не менее 30-50 м. В этом поясе не допускается ведение какой-либо деятельности не связанной с добычей воды. В определенных случаях расстояние допускается уменьшать до 15 метров, если рядом нет септиков, компостных ям, свалок отходов и других источников загрязнения.

Размер II и III поясов охраны устанавливается расчетным путем по специальной методике, учитывающей гидрогеологические условия на участке строительства – скорость движения грунтовых вод, их направление, глубину залегания, дебит, напорность или безнапорность, строение грунтов на участке и множество других факторов.При этом следует понимать, что в колодце зеркало воды полностью открыто, что называется “всем ветрам” и любая зараза, находящаяся поблизости, может легко попасть в шахту – с дождевыми водами, с животными, обитающими на участке (жучки, червячки, мыши, кроты, насекомые), с проливами воды, стекающими обратно в колодец.В водозаборной скважине это полностью исключено – все соединения полностью герметизированы, а забор воды производится из слоев перекрытых водоупором, через который не проходит вода, попадающая в грунт с верховодкой.

Кроме того, вода из скважины в виду большей глубины залегания водоносного пласта, как правило, весьма чистая – чтобы проникнуть в него, вода совершает долгий путь, просачиваясь через толщу спрессованного грунта и очищаясь при этом от любых загрязнений.

Поэтому, вода из скважины всегда будет гораздо чище, чем вода из колодца.Но этот недостаток нельзя назвать решающим, так как воду в любом случае следует кипятить и тут уже не будет никакой разницы, откуда она была получена.

Стоимость бурения скважины в колодце

Поскольку при таком методе бурения скважин на воду к минимуму сводится цикл подготовительных работ (геологоразведка, изучение среза грунта), а также уже есть шахта глубиной до 5-10-ти метров, трудоемкость работ существенно ниже.

При расчете сметы затрат на бурение скважины в колодце, специалистами обычно учитываются:

  • залегание водоносного слоя и глубина скважины;
  • проблемность геологического среза на объекте;
  • конструктивная сложность скважины;
  • необходимость использования тяжелого бурового и грузоподъемного оборудования;
  • количество привлекаемых специалистов;
  • стоимости используемых материалов.

Кроме того, имеет значение удаленность вашего объекта от Москвы (доставка бурового оборудования и материалов).

Позвоните нам или оставьте заявку на бурение на сайте компании. Мы созвонимся с вами, обсудим условия сотрудничества и требуемый объем работ, после чего наши специалисты:

  • на месте проведут необходимые замеры, расчеты и составление плана работ;
  • доставят необходимое оборудование и материалы;
  • пробурят скважину и выполнят ее пуско-наладку (обустройство);
  • оформят гарантию на эксплуатацию.

С юридическими лицами компания «АкваГеоКомплекс» сотрудничает на основе заключенного договора с 50%-ной предоплатой услуг. Для физических лиц оплата наших услуг – после завершения работ и сдачи скважины в эксплуатацию.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

  1. Изготовление приямка, установка адаптера или кессона.
  2. Создание проекта и прокладывание трубопровода.
  3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

Выбор и установка насоса

Чтобы после бурения правильно обустроить скважину на воду, выбирают тип электронасоса с необходимыми характеристиками, от его параметров зависит выбор кессонного колодца или адаптера при обустройстве источника водоснабжения. Все электронасосы по способам расположения относительно скважины делят на две большие группы, отличающиеся друг от друга своими параметрами.

Поверхностные

Поверхностные центробежные насосы с КПД около 50% чаще других типов используют для подачи воды, у большинства моделей глубина всасывания не превышает 8 м, поэтому их размещают рядом со скважиной или на небольшом удалении от нее.

При большом расстоянии между насосом и источником каждый метр водяного столба по вертикали переводят в 7 м по горизонтали при диаметре труб 1 дюйм с учетом гидравлических потерь в арматуре, отводах, тройниках. Таким образом, поверхностный насос можно размещать не только в кессоне, но и доме, если водный уровень близок к поверхности почвы, к примеру, при зеркале (статическом уровне) в 5 м электронасос можно установить в подвале коттеджа на 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используют в бытовом водоснабжении, обычно их эксплуатируют в составе станций, где на один каркас ставят электронасос, гидравлический аккумулятор, напорное реле и манометр, соединяя их через фитинги и гибкую подводку.

Поверхностные бытовые насосные станции способны прокачивать воду объемом до 5 м3/ч при максимуме напора около 50 м, что делает их пригодными для снабжения водой дома с семьей из пяти человек.

Центробежный поверхностный насос – внутреннее устройство

Погружные

Большая группа глубинных насосов работает по центробежной схеме, такие агрегаты обладают наивысшим КПД среди всех видов, доходящим до 65% у высокотехнологичных дорогих моделей Grundfos. По параметрам погружные насосы значительно превосходят наружные, объем прокачиваемой жидкости в бытовых моделях доходит до 20 м3/ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосного оборудования встречаются другие виды погружных электронасосов с иным принципом действия, их список состоит из следующих типов:

Вибрационные

Популярные бытовые модели электромагнитного принципа действия, всасывающие воду за счет обратного и поступательного движения встроенного поршня, присоединенного к якорю электромагнитной катушки. Максимальный объем подачи вибрационных помп не превышает 1,5 м3/ ч, напор доходит до 80 м при КПД около 35%.

Средняя цена вибрационных помп лежит в районе 1400 руб., в быту их не используют для постоянного водоснабжения из-за низких технических характеристик, применяя в основном для полива, дренажных работ, прокачки скважин, заполнения бассейнов и резервуаров водой, других хозяйственных целей. Вибрационные помпы могут откачивать сильно мутную и грязную воду без повреждения электрической части и корпуса (поэтому их используют для прокачки скважин), но резиновые поршень и клапан обратного хода истираются частицами песка и через некоторое время могут потребовать замены.

Центробежный и вибрационный погружные электронасосы – внутреннее устройство

Шнековые

Агрегаты такого принципа действия часто называют винтовыми, по принципу действия они напоминают бытовую мясорубку, в которой жидкость перемещается за счет вращения спирального шнека. Винтовые модели не столь популярны на рынке, их преимуществом является возможность работы с вязкими и мутными средами. КПД шнековых агрегатов не превышает 50%, подача до 15 м3/ч, напор доходит до 100 м.

Вихревые

В подобного типа электронасосах вода всасывается лопастями рабочего колеса через отверстие сбоку корпуса и выталкивается крыльчаткой через боковой патрубок в той же плоскости. Расстояние между лопастями и стенками рабочей камеры для снижения гидравлических потерь минимально, поэтому вихревые модели работают только с чистой водой из артезианских скважин. КПД таких устройств также невысок (около 50%), бытовые агрегаты имеют средние технические параметры с наивысшими подачей в 5 м3/ч и напором 100 м.

Винтовой и вихревой насосы — конструкция

Как обустроить автономную систему водоснабжения

Перед тем, как провести воду в дом из скважины нужно подсчитать её суточный расход. По этим данным подбираем насосное оборудование, сечение трубопроводов и схему.

Ознакомимся с пошаговым выполнением работ:

  1. пробиваем скважину на выбранном участке;
  2. устанавливаем кессон или делаем его самостоятельно из кирпича или бетона;
  3. проводим монтаж насосной станции и фильтров (если это необходимо);
  4. прокладываем трубопровод между скважиной и домом;
  5. делаем внутреннюю разводку.

После устройства скважины устанавливаем и утепляем кессон. Эту конструкцию необходимо защитить гидроизоляционными материалами от попадания влаги.

В случае устройства кессона из кирпича делаем фундамент. Такие же операции проводятся при изготовлении конструкции из бетона, смесь заливают в предварительно устроенную опалубку из деревянных щитов.

В верхней части кессона предусматривают герметический люк. Для предотвращения попадания мусора и грунтовых вод внутрь колодца этот элемент должен возвышаться на 30-40 сантиметров над поверхностью почвы.

В большинстве случаев насосное оборудование вместе с гидроаккумулятором устанавливают в кессоне. При таком размещении основных механизмов уменьшаются затраты на транспортировку жидкости.

Многие владельцы недвижимости размещают насосную станцию в кладовке, под лестницей или в погребе, здесь главное провести правильный монтаж оборудования и обеспечить к нему беспрепятственный доступ.

Особое внимание необходимо обратить на прокладку трубопроводов. Магистрали должны находиться в почве ниже глубины её промерзания. Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя

Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя.

По разработанной схеме проводим разметку участка и выкапываем траншею нужной глубины, затем укладываем трубы.

Для устройства водопровода подойдут изделия из металлопластика или сшитого полиэтилена диаметром 32 миллиметра.

Для предотвращения замерзания магистраль утепляют специальными материалами. Если почвенные условия не позволяют вырыть траншею достаточной длины, тогда рядом с трубопроводами укладывают греющий кабель.

Нагревательный элемент включают в зимний период времени. В траншеи можно уложить и провод для подключения насосной станции, его сечение не должно быть меньшим от 2,5мм2.

Внутреннюю разводку осуществляют по заранее разработанной схеме.

Здесь необходимо предусмотреть запорную арматуру для аварийного перекрытия жидкости, а также дополнительные элементы тройники для подключения пользователей к центральной магистрали.

В этом видео показывается, как обустроить скважину и ввод водопровода в дом:

С чего начинать?

Колодец лучше всего делать осенью. В эту пору грунтовые воды опускаются максимально низко, что сделает рытье колодца более легким и позволит определить оптимальную глубину строения.

Рытье котлована выполняется вручную. Подготовьте для этого следующие приспособления:

  • лопату;
  • ведра;
  • насос;
  • осветительные приборы;
  • дополнительные приспособления для облегчения прохождения грунта. К примеру, в случае с очень твердыми почвами может потребоваться отбойник. Ориентируйтесь на особенности ситуации.

    Колодезные кольца

Предварительно купите нужное количество бетонных колец для обустройства стенок колодезного ствола. Наиболее удобны и просты в монтаже кольца со специальными фасками для стыковки, однако они стоят несколько дороже своих упрощенных аналогов.

Адаптер

Такой тип колодца для скважины по сравнению с приямком относится к конструкциям, которые монтируют непосредственно на обсадную колонну источника:

  1. Его обычно делают пластиковым или стальным. Предпочтительнее второй вариант, поскольку он способен обеспечить лучшую герметичность.
  2. Корпус монтируют так, чтобы труба водопровода располагалась ниже, чем уровень грунта.

Главное преимущество обустройства адаптера заключается в доступной стоимости. Но применять данный вариант допустимо только, если для водозабора задействуют одну обсадную колонну. Его строят при условии установки скважинного насоса на трубе, поскольку подвесные системы создают иначе

Важно правильно сделать выбор насоса для колодца, чтобы позже не пришлось менять оборудование

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Расходы на колодец

Наверняка, перед тем как собирать информацию вы задавались вопросом – что дешевле, колодец или скважина? Если верить интернету, стоимость колодца варьируется в пределах 200 – 350 евро. Наивный дачник готовит эту сумму и замирает в сладком предвкушении. Однако, выставленный счет порой шокирует. Суть подвоха?

Цена «под ключ» подразумевает материалы, доставку, систему фильтрации, герметизацию швов после монтажа прописанного в договоре определенного количества колец. Монтаж сверхштатных составляющих оплачивается отдельно (материалы плюс работа). Глубокий колодец выкопать технически сложнее, соответственно стоимость восьмого кольца будет на 8 – 15 евро выше стоимости седьмого, девятого уже на 15-30, далее в геометрической прогрессии.

Заранее рассчитать требуемое количество колец невозможно, вопреки любым заверениям. Колебания в обе стороны на 1-2 единицы считаются нормой, жаль эту информацию практически нереально получить в открытом доступе.

Добавочные обязательные расходы:

  • выезд гидрогеолога, для определения места будущего колодца (от 60 евро),
  • пробное бурение (иногда включено в общую стоимость),
  • домик с замком и цепью (от 120 евро),
  • насос (можно приобрести самостоятельно) – 8-40 евро,
  • утепление, если планируется всесезонное использование.

Калькулируйте.

*Примечание – здесь и далее расценки на скважины или колодцы по СПБ и Ленобласти.

«Соседство» выгребной ямы с источником воды, ближе, чем на 10 метров недопустимо! Помните, канализация есть не только у вас, на ближних участках ей тоже вряд ли пренебрегают.

  • Существенный и малоприятный момент – гарантийные обязательства даются на целостность конструкции и швов. Отсутствие воды в колодце – не гарантийный случай.
  • И последнее неудобство – где его возводить, решаете не вы, гидрогеолог.
  • Срок службы колодца без ремонта- 5-6 лет.
  • При принятии решения: колодец или скважина, не последнюю роль играет наличие электричества.
  • Колодец является 100% автономным, энергонезависимым источником водоснабжения.

К его очевидным плюсам можно отнести:

  • Традиционность, успешное многовековое использование.
  • Возможность самостоятельного сооружения, обслуживания, ремонта.

Время для изготовления скважины

Работы рекомендуется выполнять в августе-сентябре. В этот период водоносные пласты содержат наименьшее количество ресурса. При выполнении работ в зимнее время воду замораживают. Для этого в колодец вводят скважинный насос, который крепится к трубе-кондуктору и подает холодные воздушные потоки. Жидкость замерзает через 3-7 дней.

Технология бурения не отличается от таковой в летнее время. Высота кондуктора должна достигать уровня земли. Трубу нужно заглублять ниже слоя песчаников. При необходимости высоту кондуктора увеличивают, накручивая муфты. После завершения работ свободное пространство засыпают, что защищает скважину от попадания сточных вод.

Скважина внутри колодца

Такой способ добычи воды не всегда помогает экономить средства. Выгоднее пробурить скважину рядом. Мощность профессионального оборудования позволяет выполнить работы в короткие сроки.

Поэтому большинство специализированных компаний предпочитает обустраивать источники воды на ровных участках. Глубину шахты отсчитывают от уровня земли. Такой вариант выгоден и для заказчика. Обустраиваемая на новом месте скважина удобна в обслуживании и эксплуатации.

За углубление уже имеющихся на участке колодцев берутся частные бригады, использующие маломощные буровые установки. В таком случае требуется усиление стенок шахты, строительство придающих жесткость каркасов, закрепление обсадных колец и труб. За счет существующей шахты можно снизить стоимость бурения.

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

С помощью такого нехитрого оборудования можно построить скважину самостоятельно

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

Бурение скважины шнековой установкой

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Далее мы будем говорить именно о роторном способе бурения.

Вычисление размеров под кессон.

Размеры скважины с кессоном определяют в зависимости от места расположения конструкции. Установка в доме требует размера 80 х 80, чтобы было удобно человеку спуститься внутрь для работ.

Внимание! Размеры стоит рассчитывать так, чтобы монтажник мог работать внутри устройства. Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны

Чем свободнее конструкция, тем удобней

Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны. Чем свободнее конструкция, тем удобней.

Типовые колодцы из бетона выпускают размерами в девяносто, сто пятьдесят, двести сантиметров в диаметре. Минимальным размером считается девяносто сантиметров, средний размер составляет сто пятьдесят сантиметров.

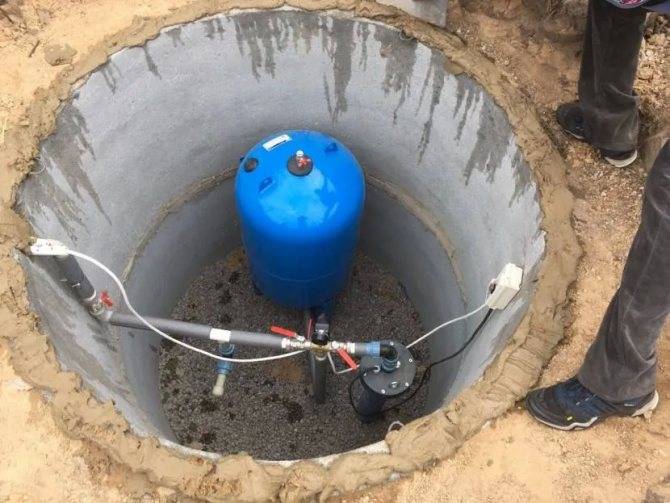

В колодце диаметров в два метра легко расположить насосную станцию, гидроаккумулятор объемом в двести литров.

Кессон имеет высоту с человеческий рост, либо двум бетонным кольцам.

Если район, где устанавливают кессон, имеет суровые зимы, значит, дно конструкции следует опустить минимум на пятнадцать сантиметров глубже уровня промерзания почвы.

Верхняя часть требует тщательной теплоизоляции, лучше ее проводить с внешней стороны. Материал должен быть устойчив к воздействию влаги, отличным вариантом станет утепление с помощью экструдированного пенополистирола.
