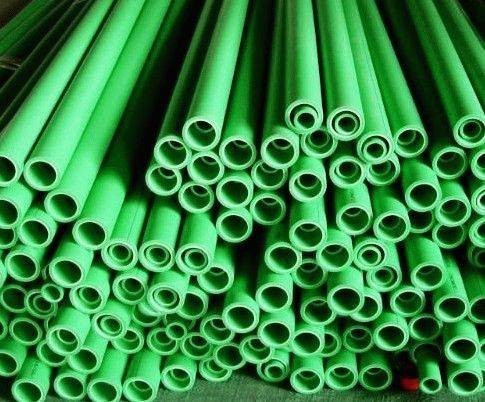

Полипропиленовые трубы для отопления: технические характеристики и преимущества

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное — это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы). В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе

Следовательно, выбирать мы можем только из двух вариантов:

  • купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
  • либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны; при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще; чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно; при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы. Да и работать с тонкой трубой намного легче и проще, чем с толстой

Да и работать с тонкой трубой намного легче и проще, чем с толстой.

Фитинги для труб (муфты)

Фитинги для полипропиленовых труб чаще называют муфтами. Муфты бывают разборными и неразборными.
По своему опыту рекомендую использовать неразборные, меньше составных частей – выше надежность.

Рекомендуется использовать муфты и трубы одного производителя, однако это необязательное условие.
Так как наружные диаметры всех труб фиксированно стандартные, муфты других производителей подойдут
без проблем. Однако стоит помнить, что производитель снимает с себя всю ответственность за
протечки труб, если использовались комплектующие других фирм
.

Немаловажным моментом в выборе муфт является соответствие допустимых давлений с трубами. Если применяется
труба PN25, то и муфта должна иметь соответствующее обозначение. Очень часто, продавцы в специализированных
сантехнических магазинах не указывают на этот факт и продают к трубе PN25 муфты PN20.

Стоит добавить, что фитинги лучше стараться брать качественные, от мировых брэндов. Дело в том, что в
хорошем фитинге, в месте соединения металла с полипропиленом стоит уплотнительное кольцо. Увидеть это колечко
возможно только распилив муфту по вдоль.

Что дает данное кольцо? Не так часто, однако случается, при некачественной муфте, между железом и пластиком
продавливает воду. Протечкой это не назовешь, обычно выдавливает несколько капель в десять-двадцать минут и
через несколько часов течь забивается. Но бывает течь не останавливается и на следующий день, поэтому узел
приходится менять. А учитывая, что место пайки одноразовое, замена может принести немало хлопот. В общем не
экономьте на муфтах и фитингах!

Смотрите видео о комбинированных фитингах из полипропилена:

Комбинированные муфты для полипропиленовых труб

Почему полипропилен? В чем особенности этого материала?

С появлением полимеров тепловая отрасль получила целый ряд неоспоримых преимуществ. Технологии, используемые сегодня на производстве, позволили изготавливать в больших количествах новые расходные материалы. За счет высокой технологичности удалось добиться низкой себестоимости готовой продукции. Получаемый в результате физико-химический термопластических реакций полимер обладает уникальными физическими свойствами, дешев и долговечен. стали одним из последних «ноу-хау», которое с успехом нашло свое применение в области отопительной техники.

*Сегодня применять подобный материал становится модным. Подкупает технические характеристики и технологичность полипропилена. С помощью полипропиленовой продукции, расходных компонентов и комплектующих, можно оборудовать практически любую водяную систему отопления, как по сложности конфигурации, так и по протяженности. С металлическими трубами такого себе позволить уже точно не удастся.

Основные преимущества заложены в самом материале. Полипропилен или как принято его называть  — термопласт, вещество, которое меняет свою пластичность в результате изменения температуры окружающей среды. При высоких температурах, до 140С – полипропилен становится мягким и пластичным, при температуре уже в 175С термопласт начинает плавиться, утрачивая свою структуру. Соответственно, при температурах до 120С материал способен сохранять свои основные физические характеристики и свойства.

Зная о таких физических свойствах полипропилена, невольно возникает вопрос. Можно ли использовать вещество для изготовления трубопроводов систем отопления? Для водяного отопления, где котловая вода максимум может достигать 95С, применение такого материала является идеальным вариантом.

Единственным моментом, на который следует обращать внимание – это коэффициент теплового расширения. При длительном контакте с горячей водой, циркулирующей по магистралям, полипропилен может менять свою привычную форму

Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб. Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции.

Отопление можно оборудовать только с использованием специальных полипропиленовых изделий, в основе которых лежит армирующий слой.

Полипропиленовые трубы для отопления обладают следующими преимуществами:

  • многослойная структура обеспечивает успешное взаимодействие с высокими температурами;
  • простой и легкий монтаж, безотходное производство;
  • небольшой вес;
  • нет необходимости красить готовый трубопровод;
  • экологическая и технологическая безопасность;
  • наличие невысокого гидравлического сопротивления;
  • отсутствие в трубопроводах засоров и соляных наслоений;
  • диэлектрические свойства материала;
  • длительные сроки эксплуатации.

Не стоит забывать, что в отличие от цанговых и муфтовых соединений на металлических конструкциях, полипропиленовые магистрали соединяются воедино посредством диффузной сварки. Соединения, таким образом, получаются прочными, устойчивыми и герметичными. Использовать полипропиленовые трубы можно в любом помещении для холодного и горячего водоснабжения, для оборудования теплых водяных полов и магистралей радиаторного обогрева.

Каких диаметров производятся полипропиленовые трубные материалы

При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры  каждого вида трубных изделий, используемых для монтажа.

На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:

16, 20,25, 32 и 40 мм,

которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:

10,6; 13,2; 16,6; 21,2; 26,6 мм.

Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:

Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий

Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

  • труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
  • величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
  • для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
  • полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование  дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
  • изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов  доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
50391,5 дюйма (40мм)5050
40351,5 дюйма (40мм)5050
30301,25 дюйма (32мм), дюйм с четвертью)4040
20251 дюйм (25мм)3232
15211 дюйм (25мм)3232
12193/4 дюйма (20мм)2525
10173/4 дюйма (20мм)2525
8163/4 дюйма (20мм)2525
6141/2 дюйма (15мм)2020
5121/2 дюйма (15мм)2020
4111/2 дюйма (15мм)2020
3103/8 дюйма (10мм)1616
283/8 дюйма (10мм)1616
163/8 дюйма (10мм)1616
Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
50552 дюйма (50мм)6363
40482 дюйма (50мм)6363
30432 дюйма (50мм), либо 1,5 дюйма (40мм)6363
20351,5 дюйма (40мм)5050
15301,25 дюйма (32мм)4040
12271,25 дюйма (32мм)4040
10251 дюйм (25мм)3232
8221 дюйм (25мм)3232
6193/4 дюйма (20мм)2525
5173/4 дюйма (20мм)2525
4161/2 дюйма (15мм)2020
3131/2 дюйма (15мм)2020
2111/2 дюйма (15мм)1616
181/2 дюйма (15мм)1616
Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
30482 дюйма (50мм)6363
20391,5 дюйма (40мм)5050
15341,5 дюйма (40мм)5050
12301,25 дюйма (32мм), (дюйм с четвертью)4040
10281,25 дюйма (32мм), (дюйм с четвертью)4040
8251 дюйм (25мм)3232
6213/4 дюйма (20мм)2525
5193/4 дюйма (20мм)2525
4173/4 дюйма (20мм)2525
3153/4 дюйма (20мм))2525
2121/2 дюйма (15мм)2020
1101/2 дюйма (15мм)2020

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Виды полипропиленовых труб и их назначение

На сегодняшний день предлагается огромный ассортимент данной продукции

Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:

  • армированный;
  • цельный.

Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:

  • сооружения канализации;
  • транспортировки токсических веществ;
  • проведения водоснабжения в здании;
  • монтажа вентиляционной системы.

Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.

Типы полипропиленовых труб

Подбирая такие изделия для своей системы, необходимо знать, что они имеют отличия в давлении и в температуре. По этим критериям выделяют несколько видов:

  1. Самый экономный вариант рассчитан для эксплуатации в системе отопления, где рабочее давление не превышает 10 атмосфер. Маркировка такого типа имеет обозначение ПН-10. Как правило, данное изделие устанавливают в те системы, где планируется подача холодной воды. Толщина стен в данном случае равняется 2,5-2,8 мм.
  2. ПН-16. Как видно из цифры, данный вид изделий может выдерживать нагрузку в 16 атмосфер и температуру в 80 градусов. В этих моделях стены имеют толщину в 3 мм.
  3. Трубы маркировки ПН-20 квалифицируются, как толстостенные изделия, так как имеют показатель толщины стенок 4 мм. Рабочая температура может достигать 85 градусов и 20 атмосфер.

Трубы для прокладки отопления

Такие моменты должны учитываться при закупке материала, иначе при использовании обыкновенных полипропиленовых изделий будет наблюдаться расширение. К тому же сразу стоит заметить, что специалисты рекомендуют для систем отопления использовать именно армированные изделия. Во-первых, это надежней, а во-вторых, сам монтаж потребует несколько меньшее количество компенсационных петель.

Размеры пластиковых труб для систем отопления: как выбрать правильно

От правильности выбора диаметра зависит, насколько успешно будет функционировать система. При расчете сечения труб необходимо учитывать:

  • схему разводки;
  • скорость движения теплоносителя;
  • диаметры напорного и обратного патрубков котла;
  • расчетное понижение температуры жидкости в батареях;
  • величину коэффициента сопротивления.

Однако при сложной схеме разводки, особенно когда кроме радиаторов планируется еще и теплый пол, стандартные методики расчета не подходят. Тогда для определения диаметра труб придется обратиться к специалисту или проконсультироваться с соседями, у которых работает аналогичная система. Если планируется установка отопления с принудительной циркуляцией воды, предпочтительнее выбирать варианты с меньшим сечением. Это позволит облегчить монтаж, снизить объем нагреваемой воды. Однако увлекаться минимизацией диаметра не стоит, так как это вызовет снижение теплоотдачи из-за повышения скорости воды и появление шумов. Оптимальная величина скорости варьируется в пределах от 0,2 до 1,5 м/с.

Для самостоятельного определения диаметра пластиковых труб следует исходить из того, что для обогрева 1 м² помещения высотой до 3 м требуется 100 Вт тепловой энергии. Значит, для комнаты с одной или двумя батареями в 20 м² нужно 2 кВт плюс 20 % запаса, в итоге 2,4 кВт. В таблице указано, что для передачи такой мощности подходят трубы диаметром 8 и 10 мм. Результат получается приблизительным, однако он поможет определиться с величиной затрат на приобретение труб.

Классификация ППР труб

Производство полипропиленовых труб осуществляется по ГОСТам, которые строго регламентируют параметры продукции. Наружный диаметр может варьироваться в диапазоне от 1 до 120 мм, различается и толщина стенки.

Для устройства бытовых коммуникаций обычно используются трубы не более 50 мм, но важно учитывать не только размеры. Значение имеют также рабочее давление и состав материала

Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем.

По составу

Полипропилен, используемый в производстве труб, в зависимости от химического состава придает готовому изделию определенные свойства. По маркировке производителя можно определить предназначение трубы:

  • PPH – гомополимер с наполнителями, повышающими ударопрочность. Трубы из него используются для устройства водоотведения и холодного водоснабжения, а также вентиляции. С теплоносителями РРН-трубы несовместимы, так как повышение температуры вызывает значительную деформацию;
  • PPR (то же, что и PPRC) – рандомсополимер, наиболее популярная разновидность. За счет кристаллической структуры на молекулярном уровне материал отличается высокой прочностью, устойчивостью к температурным перепадам и воздействию агрессивных веществ. Трубы из PPR имеют размерный ряд от 16 до 110 мм, используются для прокладки систем горячего и холодного водоснабжения, отопительных трубопроводов;
  • PPB – блоксополимер, имеющий особую молекулярную структуру. Трубы из него используются преимущественно для напольного отопления и коммуникаций холодного водоснабжения;
  • PPs – устойчивый к высоким температурным значениям поливинилсульфат, из которого изготавливают термостойкие, выдерживающие нагрев до 95⁰С, трубы. Предназначены для систем отопления и монтажа трубопроводов с горячей водой.

По рабочему давлению

Еще один важный параметр, определяющий предназначение полипропиленовых труб – способность выдерживать давление. На изделиях обозначается латинскими буквами PN и цифрами, имеет несколько разновидностей:

  • PN10 – труба с такой маркировкой рассчитана на номинальное давление около 10 атмосфер (или 1 МПа). Используется только при температурах носителя не выше 20⁰С, то есть для устройства систем холодного водоснабжения;
  • PN16 – рабочее давление не должно превышать 16 атмосфер, а температура подаваемой воды — 60⁰С. Такие характеристики оптимальны для коммуникаций, подводящих как холодную, так и горячую воду;
  • PN20 – так обозначается номинальное давление в 2Мпа (или 20 атмосфер) на стенку трубы толщиной от 16 мм. Продукция с такой маркировкой чаще всего используется при устройстве коммуникаций водоснабжения. Максимальная температура носителя не должна превышать 80⁰С;
  • PN25 – трубы, маркированные таким образом, рассчитаны на номинальное давление около 25 атмосфер и выдерживают температуру до 95⁰С. Изделие армировано слоем алюминия, повышающим прочность. Применяется в системах отопления, а также горячего водоснабжения.
