Обвязка котла отопления полипропиленом - некоторые простейшие схемы

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
Поддержание давления в системе на требуемом уровне (расширительный бак).
Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

Генератор тепла – котел.
Мембранный (расширительный) бак – экспансомат.
Регулятор давления.
Трубная магистраль.
Запорная арматура (краны, клапана).
Фильтр грубой очистки – «грязевик».
Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Обвязка котла отопления своими руками инструкции с фото

Котлы отопления – современное и надежное средство, которое обеспечит достойное решение всех вопросов, связанных с получением и поддержанием комфортных условий проживания в вашем доме. Видов таких изделий великое множество, каждое из которых имеет свои положительные технические характеристики и недостатки. Результат выбора в данном случае зависит только от индивидуальных особенностей системы отопления дома и ваших личных пожеланий. Но, несмотря на богатый ассортимент котлов и различные характеристики большого количества наименований, для всех изделий существует одна общая проблема, связанная с вопросом их обвязки.

Стоит отметить, что термин обвязка котлов подразумевает процесс его подключение к общей системе отопления дома. Грамотно выполненные действия исключат возможность перегрева котла, значительно сэкономят потребление энергоресурсов, а также упростят процесс управления отопительным агрегатом.

Самостоятельный процесс установки значительно сэкономит семейный бюджет, часть которого пришлось бы отдать для осуществления оплаты услуг сотрудников специализированных компаний. Кроме всего прочего, выполняя самостоятельную обвязку, можно предусмотреть индивидуальные особенности своей системы и регулировать многие вопросы, по ходу их возникновения. Обвязка котла отопления своими руками производиться довольно легко. Данный процесс не требует особой квалификации, достаточно лишь детально изучить тонкости процесса и тщательно ознакомиться с инструкцией, которая зачастую прилагается ко многим приобретаемым изделиям.

Действие системы отопления основано на циркуляции теплой воды по всем ее контурам. В связи с этим в зависимости от условий циркуляции обвязка бывает: принудительная; естественная; классическая коллекторная; разводка с использованием первичных и вторичных колец.

При использовании естественной системы, вода двигается по трубам отопления самотеком без использования дополнительных устройств. В плане эстетических свойств, из-за большого диаметра используемых труб, данная система значительно уступает своим аналогам. Но в вопросах бесперебойности действия такой способ поддержания тепла не имеет себе равных, даже в условиях отсутствия электроэнергии. Конструкция данной системы довольно проста и не отличается наличием технологических устройств.

В схему обвязки входят:

сам котел; радиаторы; соединительные трубы.

Остальные отопительные системы имеют более сложную конструкцию, а их установка требует применения большего количества усилий.

Первый шаг заключается в установке коллектора. Здесь главной проблемой является подключение обратной и подающей линии. Обычно все опознавательные маркеры располагаются прямо на данном устройстве.

Далее необходимо присоединить специальную трубку, соединяющую котел с коллектором. Остальные технические отверстия, в случае отсутствия других устройств, можно заглушить. Специальный смесительный клапан – дополнительное изделие, установка которого на разъем коллектора позволит контролировать температурный режим всего процесса отопления.

Следующим этапом является присоединение таких элементов как циркуляционный насос и блок температурного контроля. Насос устанавливается исключительно на обратку. В зависимости от вида контура, насос подключается к коллектору (в случае когда контур радиаторный), либо после подключения блока (в случае когда сам насос радиаторного типа). Все действия необходимо производить с учетом обеспечения технических условий котла и с соблюдением мер безопасности.

Обвязка котла отопления своими руками позволит достичь самых комфортных условий и создать благоприятную атмосферу во всех помещениях.

Если у вас поломался котел, в интернет магазине hermann.com.ua можно выбрать запчасти для котлов в наличии и под заказ.

Обвязка с принудительной транспортировкой теплоносителя

Схема обвязки твердотопливного котла: что и какНельзя не сказать о недостатках:

сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
необходимость регулярного дорогостоящего обслуживания;
нужна балансировка устройств;
потребуется обвязка насоса отопления;
дороговизна элементов и услуг профессиональных установщиков;
монтаж и ремонт силами специалистов, что требует значительного финансирования.

Обвязка системы отопления в частном доме, детальное видео:

Простые формулы – для квартиры

Жители многоэтажных домов могут использовать достаточно простые способы расчетов, которые совершенно не подходят для частного дома. Самый простой расчет радиаторов отопления не блещет высокой точностью, однако он подойдет для квартир со стандартными потолками не выше 2.6 м. Учтите, что для каждой комнаты проводится отдельный расчет количества секций.

За основу берется утверждение, что на отопление квадратного метра комнаты нужно 100 Вт тепловой мощности радиатора. Соответственно, для того, чтобы вычислить количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Так, для комнаты площадью 25 м2 необходимо приобрести секции с совокупной мощностью 2500 Вт или 2,5 кВт. Производители всегда указывают теплоотдачу секций на упаковке, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16,6 секций

Также следует учесть возможные потери тепла в зависимости от расположения комнаты. Например, если это помещение, расположенное на углу здания, то тепловую мощность батарей можно смело увеличивать на 20 % (17 *1,2 = 20,4 секций), такое же количество секций понадобится и для комнаты с балконом. Учтите, что если вы намерены запрятать радиаторы в нишу или скрыть их за красивым экраном, то вы автоматически теряете до 20 % тепловой мощности, которую придется компенсировать количеством секций.

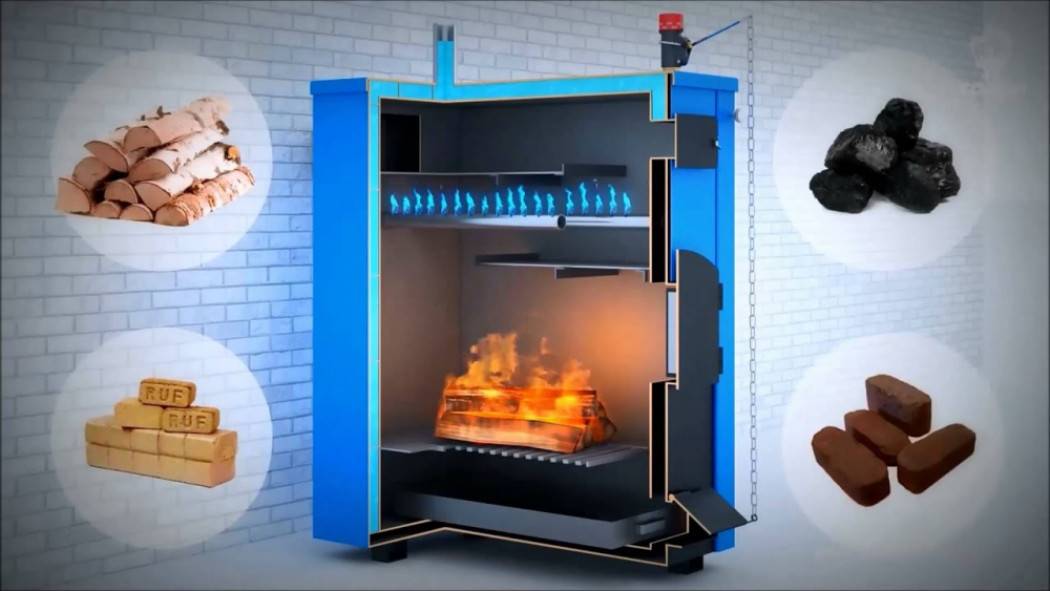

Особенности работы твердотопливного котла

Как и любое другое оборудование, данный вид нагревателя имеет свои плюсы и минусы.

Положительные стороны:

Не требуют подключения к сети электроснабжения, то есть считаются автономными системами.
Доступная цена оборудования.

Принимая во внимание низкую стоимость топлива, использование данного вида котлов считается экономически обоснованным. К минусам можно отнести следующие:

К минусам можно отнести следующие:

Требуется противопожарная защита прилегающих к агрегату поверхностей.
Управление процессом горения довольно сложное.
Отсутствие автоматической подачи топлива, хотя при желании этот вопрос можно решить.
Желательно обеспечение низкой влажности в помещении, где хранится твердое топливо.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Что такое обвязка котла полипропиленом

Обвязка – соединение в единый функциональный комплекс теплотехнического оборудования, систем оборудования и ГВС, обеспечивающего передачу горячей воды к приборам отопления и водоразборным точкам. Грамотно выполненная схема позволяет равномерно распределить тепловые потоки для потребителей и обеспечить надежность работы всего оборудования, предохраняя его от перегрева и возможности создания аварийной ситуации. Перед выполнением монтажа теплового и насосного оборудования выполняют их расчет, только в этом случае схема будет работать правильно и эффективно, с рабочими параметрами и КПД.

Нужно понимать, что готовых типовых вариантов отопительных сетей не существует, эффективным может быть только индивидуальный проект. Тем не менее, для его выполнения применяют определенный стандартный набор типового оборудования. Огромным преимуществом использования полипропиленовых трубопроводов (PPR) является безграничные возможности создания контуров любой сложности. Хотя специалисты не должны злоупотреблять этим, поскольку, сложность затрудняет монтажные работы и, в конечном, счете, сокращает КПД теплосиловой установки.

Обвязка газового котла

Для выполнения обвязки котла полипропиленом можно использовать, как сварочную технологию, так и применение фитингов. Второй вариант менее популярный, так как даже при небольших «гидроударах» в точках установки, могут возникнуть утечки. И хотя PPR могут без проблем выдерживать теплоноситель отопления с Т до 95 С, существуют температурные ограничения, которые учитывают когда обвязываем котел.

Подключение газового топлива к котлоагрегату выполняют жестким, СНИиП требует применение только стальных трубопроводов с использованием паронитовой прокладки через стальной сгон или «американку».

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Труба PN 10

Что такое обвязка котла и из чего она состоит?

Обвязка – это совокупность теплотехнического оборудования, обеспечивающего транспортировку нагретой воды до радиаторов и безотказную работу самого нагревателя. С одной стороны она помогает равномерно распределять тепло по помещениям дома, а с другой – повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.

В устройстве обвязки котельного оборудования есть определенные нюансы, связанные с различными типами водонагревателей.

Также под обвязкой нагревательного аппарата подразумевается расчет параметров всех элементов внутридомовой теплосети и их монтаж. Отопительная система должна работать не только надежно, но и правильно. Большое количество дополнительных устройств и сложная разводка могут серьезно снизить ее эффективность. Все надо делать грамотно.

Оптимальных и готовых для всех без исключения строений вариантов отопительных систем попросту не существует. Чтобы достичь максимальной отдачи от конкретного котла, приходится для каждого дома готовить проект внутренней теплосети индивидуально. Но есть определенный набор стандартных правил и перечень типового оборудования.

В зависимости от типа используемого топлива, квадратуры дома, модели нагревателя и его месторасположения обвязка полипропиленом делается по различным схемам. Но во всех них присутствуют:

Котел (одноконтурный или двухконтурный).
Расширительный бак. Гидравлический с мембраной или обычная емкость в зависимости от типа отопительной системы.
Полипропиленовые трубы и фитинги.
Батареи (чугунные, стальные, алюминиевые, биметаллические).
Байпасы (участки трубопровода, позволяющие отключать отдельные приборы от контура). Рекомендованы для всех типов сетей, но не всегда применяются в простых проточных схемах.

Согласно принципу движения теплоносителя отопительные контуры делятся на системы с естественной (гравитационной) и насосной (принудительной) циркуляцией.

В отопительной сети принудительного типа перечисленный выше набор дополняют:

Кран Маевского.
Циркуляционный насос.

В схеме с подачей теплоносителя к каждому прибору по предназначенным именно ему магистралям подачи и обратки обязательно включен коллектор — устройство распределения. В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости либо пара встраиваются приборы контроля:

Манометр.
Термостат.
Гидравлическая стрелка, если есть необходимость в выравнивании давления.

В систему с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления ставится расширительный бачок с мембраной. А в гравитационном ее аналоге достаточно будет обычного открытого бака без всяких вставок внутри.

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычную емкость с ввернутой или с вваренной в него парой труб. Одна из них — труба подачи, вторая — сигнальная, повествующая о заполнении емкости расширившейся при нагреве водой. В более сложном варианте бака вворачиваются уже четыре трубы.

При увеличении объема теплоносителя выше положенной нормы избыток просто отводится через сигнальную трубу. В дальнейшем теплоноситель точно так же будет расширяться и принимать прежний объем, но переливов в сигнальный патрубок уже не будет. Воздух по аналогии отводится самопроизвольно, потому в установки кранов Маевского нет необходимости.

Циркуляционные насосы в контурах, основанных на естественном принципе движения теплоносителя, не применяются. В такой системе вода движется под воздействием гравитации. Ей дополнительные нагнетатели давления не требуются. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой – снижает качество обогрева дальних комнат в доме (до крайних из них теплоноситель доходит уже остывшим).

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Простые формулы – для квартиры

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

монтаж распределительных гребенок;
монтаж соответствующих насосных контуров для каждого потребителя;
установка предохранительного оборудования;
установка расширительного бака;
монтаж запорной арматуры;
соединение котла с подающим и обратным контурами;
заполнение контуров теплоносителем;
опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

выполнить установку котла;
подключить соответствующую горелку (если используется комбинированная модель котла);
установить бункер для пеллет;
подключить шнек для подачи топлива;
подключить пульт автоматического управления котлом.

После этого следует выполнить:

Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
Установку датчика термоклапана, если это предусмотрено конструкцией модели;
Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

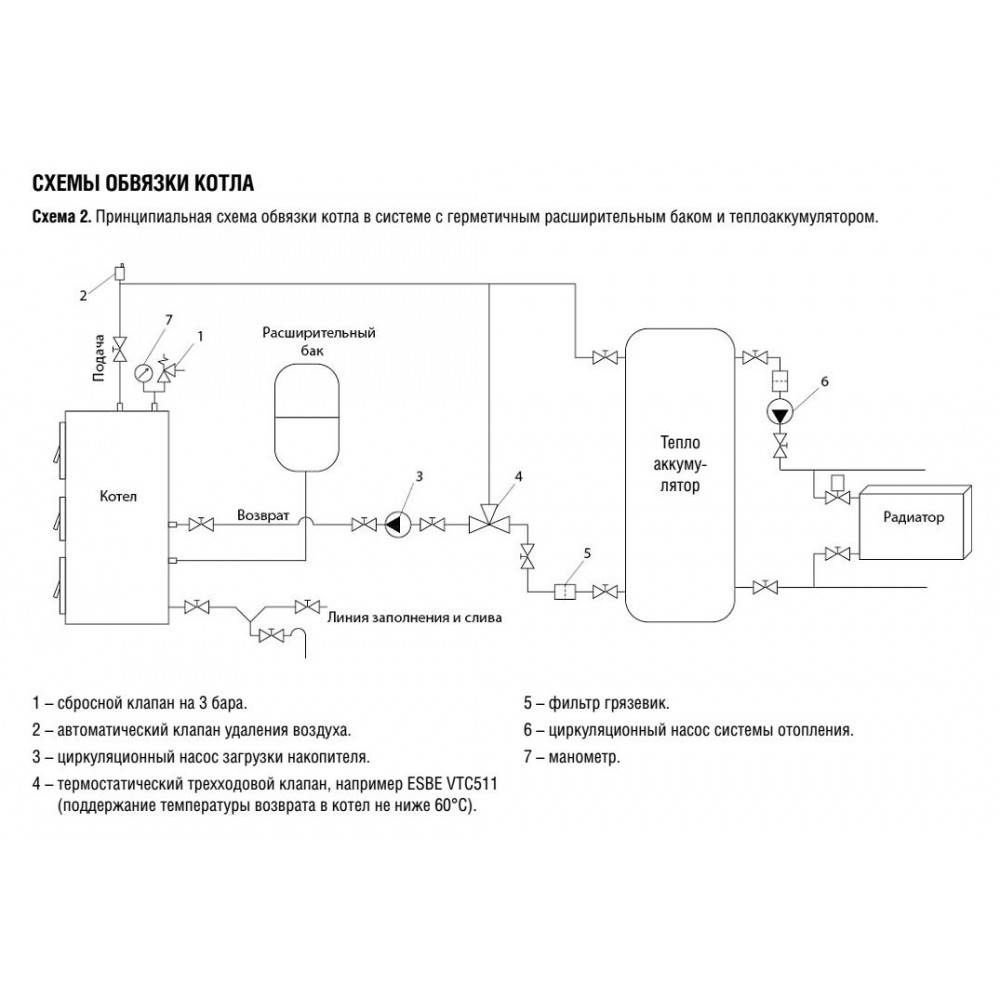

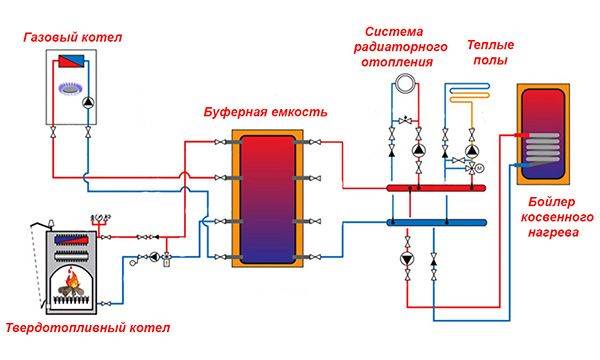

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Обвязка котла отопления полипропиленом — простейшие схемы + личный пример

Распространённые ошибки во время обвязки газового котла
