Печь для гаража своими руками: самодельные печки и схемы их изготовления

Какие требования необходимо иметь в виду для обеспечения качественного отопления

Специалисты настаивают, что абсолютно любая по размеру печка, выстроенная своими руками, в гараже из кирпича, должна соответствовать определенным требованиям.

Только тогда можно быть довольным результатами работы:

Кирпичная печь для гаража своими руками непременно должна быть безопасной.
Добиться этого можно придерживаясь всех норм безопасного возведения пользования таким агрегатом

Не стоит экономить чрезмерно при совершении закупки материалов, их качество выступит гарантией нормального функционирования печи;

Чтобы пользоваться конструкцией было комфортно, она должна иметь такие размеры, которые бы подходили конкретному гаражу.
Чрезмерно большая печка будет перегревать помещение, а маленькая – не сможет справиться с его подогревом;

Перед началом работ важно определиться с актуальной формой печи.
Наиболее простой вариант – это прямоугольник. На нем стоит остановить свой выбор, если опыта строительных работ немного.

Печь для гаража на дровах: лучшие варианты в зависимости от вида материала

Достаточно часто в качестве топлива для гаража используются дрова. Это наиболее доступный вариант для большинства российских регионов. При этом, сами печи могут изготавливаться из разных материалов.

Для хранения дров придётся отвести место в гаражеФОТО: a.d-cd.net

Стальные и чугунные печи для гаража

Среди стальных конструкций самым простым вариантом является обычная буржуйка. Для её изготовления может использоваться листовая сталь либо подручные средства. В зависимости от этого, отопительную конструкцию делают круглой либо квадратной. Минимальная толщина стальных листов должна быть 5 мм. Если используется готовый цилиндр, его поперечные размеры должны быть не меньше 300 мм.

В состав классических устройств входит ряд обязательных элементовФОТО: avatars.mds.yandex.net

В состав классической буржуйки входят:

• корпус с решёткой;
• зольник;
• дверца, через которую производится закладка дров;
• дымоход. Его конфигурация выбирается произвольно в зависимости от свободного пространства. Выполняется вертикальным либо боковым. Для изготовления дымохода может использоваться труба с поперечным сечением 120 мм.

Монтаж стальной печи производят на предварительно подготовленное и упрочнённое основание. Стены гаража защищают огнестойкими материалами для предотвращения возможного возгорания, так как конструкция во время эксплуатации разогревается до высокой температуры.

Печь может иметь разную формуФОТО: a.d-cd.net

Из подручных средств для изготовления стальной печи для гаража нередко используется старый газовый баллон. Как изготовить подобную конструкцию своими руками, смотрите в следующем видео:

Watch this video on YouTube

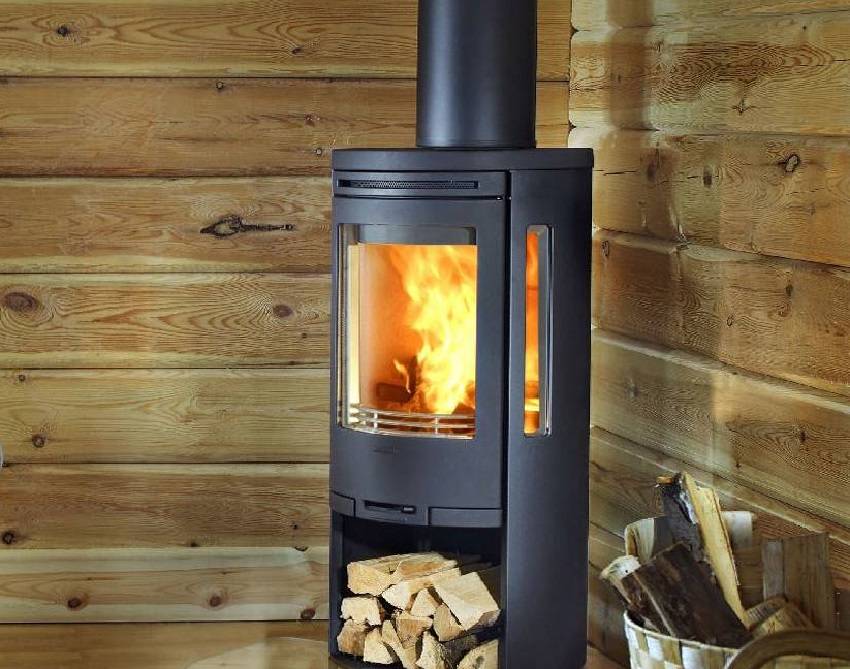

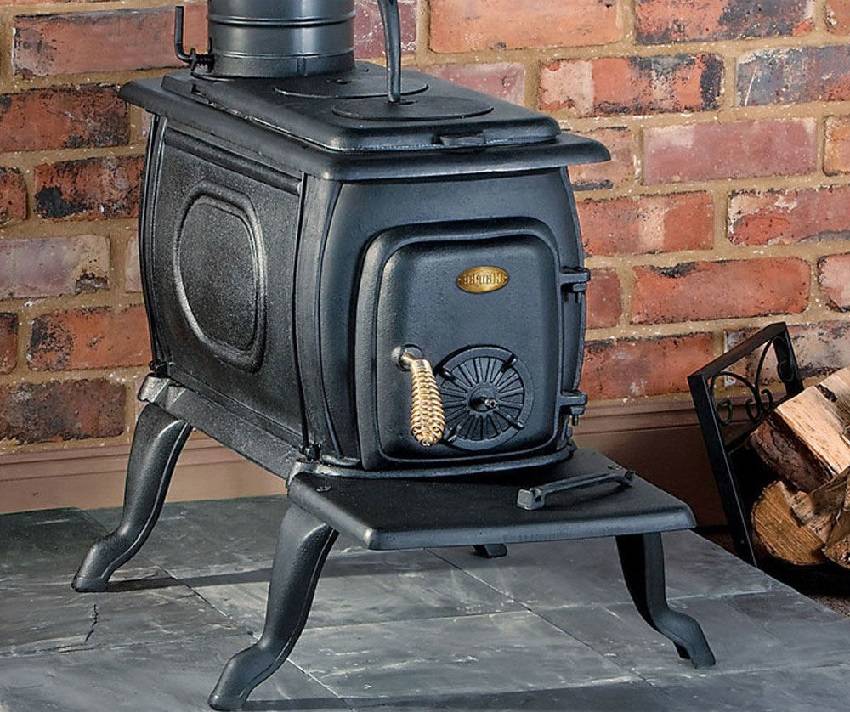

Кроме стальных печей, достаточно часто используются их чугунные аналоги. Такие отопительные приборы имеют более длительный срок службы и обходятся несколько дороже.

Чугунные модели длительного горения весьма востребованыФОТО: koffkindom.ru

Кирпичные и каменные печи для гаража

Кирпичные печи нельзя отнести к категории самых простых. Такие конструкции изготавливают размером 2 на 2,5 кирпича. Этого достаточно для обогрева небольшой площади. Основной особенностью подобных печей является медленный прогрев и последующее медленное остывание. Для разогрева требуется минимум час-полтора. Это делает невыгодным их использование при кратковременном пользовании гаражом.

Для обустройства кирпичной печи надо минимум материалаФОТО: a.d-cd.net

Для изготовления дровяной кирпичной печи используется шамотный и огнеупорный кирпич. В состав кладочного раствора вводится некоторое количество огнеупорной глины и шамотный порошок. Топку располагают на уровне второго-четвёртого ряда. Суммарное количество рядов не должно превышать девять. Обязательно обустраивается дымоход с выходом на крышу. Кирпичная печь должна монтироваться на укреплённое основание.

Печь для гаража делают небольшого размераФОТО: doska.ioКладку печи в гараже можно выполнить своими рукамиФОТО: kladempech.ru

Каменная печь для гаража по своему устройству аналогична кирпичной.

Комбинированные печи для гаража

Нередко в гаражах устанавливаются комбинированные печи. Такие конструкции выкладываются из кирпича, а топка делается из металла. Они позволяют не только обогреть гараж, но и получить некоторое количество горячей воды. Возможны и другие варианты. Предлагаем посмотреть видео, чтобы с ними познакомиться:

Watch this video on YouTube

Преимущества и недостатки гаражной печи

Прежде чем заняться установкой устройств для отоплений гаражей, надо ознакомиться с плюсами и минусами гаражных печей. К основным достоинствам использования отопительного оборудования относят следующее:

• Возможность использования различных материалов. Для протапливания печки пользуются опилками, торфом, щепками, колотыми дровами и углем.
• Небольшой размер. Гаражное оборудование для обогрева помещения небольшое, и поэтому оно не занимает много места.
• Минимальные финансовые расходы. Для установки и применения гаражной печи не придется тратить много денег, так как все расходные материалы дешевые.
• Простота монтажа. Благодаря тому, что у печи компактная конструкция, для ее установки не нужно сооружать дополнительный фундамент.

Как и большинство отопительного оборудования, печки для гаражей имеют определенные недостатки, к которым относят:

• Необходимость монтажа качественной вентиляционной системы. При использовании буржуек для отопления в помещении придется улучшить систему вентиляции, чтобы полученное тепло лучше аккумулировалось.
• Большая растрата топлива. Это считается главным недостатком, так как для постоянной поддержки высокой температуры расходуется много топлива.

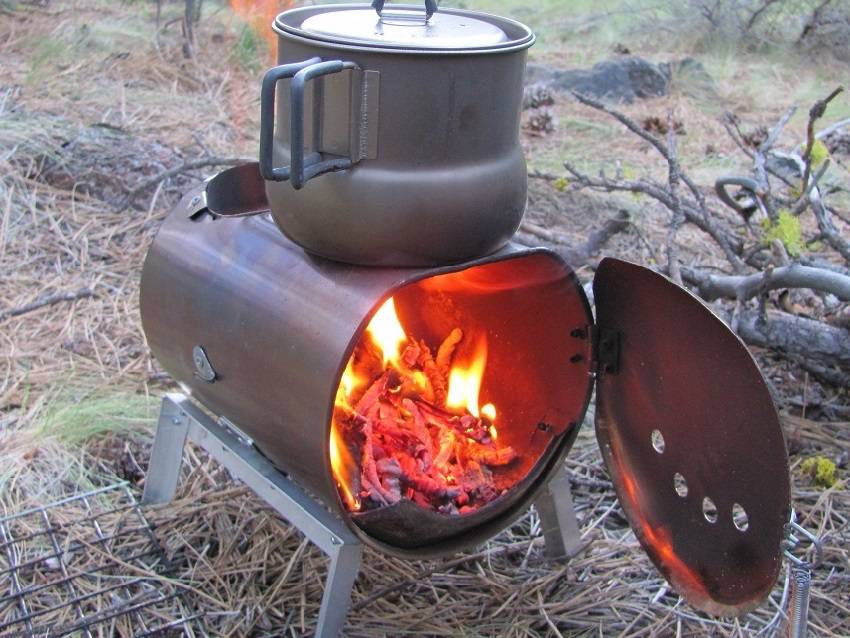

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

О кирпичных гаражных печах

Второй вывод из вышеизложенного – кирпичная печь для обогрева гаража подходит плохо:

• Теплоотдача кирпичных печей около 0,5 кВт с 1 кв. м их поверхности. Если подсчитать, какого размера печка нужна в гараж, то выйдет, что стоять там будет только она, а машину придется оставить снаружи.
• Кирпичной печи для долгой жизни тоже нужен комфорт: ровный микроклимат в помещении и влажность в пределах санитарных норм. В гараже глиняный кладочный раствор скоро раскиснет и печь «поплывет»: глиняный раствор не схватывается, как цемент, но высыхает, а необожженная глина гигроскопична.
• Конвекция от кирпичной печи довольно вялая. Ни о какой теплой шапке не может быть и речи; нагретый воздух отойдет к стенам и остынет, опускаясь вдоль них, прежде чем хоть что-то обогреет.
• Кирпичная печь долго, 1-1,5 часа, прогревается. Частнику придется протапливать ее загодя (а если в гараж понадобилось зайти внезапно?), а в производственном гараже производительности труда в начале смены не жди. Да и потом, скорее всего, тоже. Доплачивать кому-либо за обязанности истопника – лишний расход, без которого можно обойтись, если печь прогревается быстро.

Тем не менее, кирпич для полноценного обогрева гаража нужен. Как дополнительный теплоаккумулятор, о чем будет сказано далее.

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

1. Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
2. Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
3. Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
4. Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
5. Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Изготовление кирпичной печи

Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.

При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.

Порядок эксплуатации печи

• Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
• Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
• Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
• Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

• Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
• Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
• Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!

Идея №5 – Автомобильная электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт от бортовой сети автомобиля, которое можно использовать для обогрева салона собственного авто. Для сборки Вам нужны будут следующие материалы:

• корпус от старого блока питания от компьютера;
• нихромовая проволока;
• остатки от напольной керамической плитки;
• крепежные детали: болты, уголки, пластины.

Самому сделать электрический обогреватель для машины не так уж и сложно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:

Недостаток такого обогревателя – повышенная опасность возгорания в машине, т.к. нихромовая проволока практически не защищена. Помимо этого нужно правильно рассчитать мощность устройства, чтобы не вывести из строя проводку автомобиля. В этом вам поможет закон Ома.

Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, простой электрический прибор можно запросто изготовить из различных подручных материалов, было бы желание. Если Вам понравились мастер-классы, поделитесь записью с друзьями, чтобы и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!

Будет интересно прочитать:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Чертежи печи.

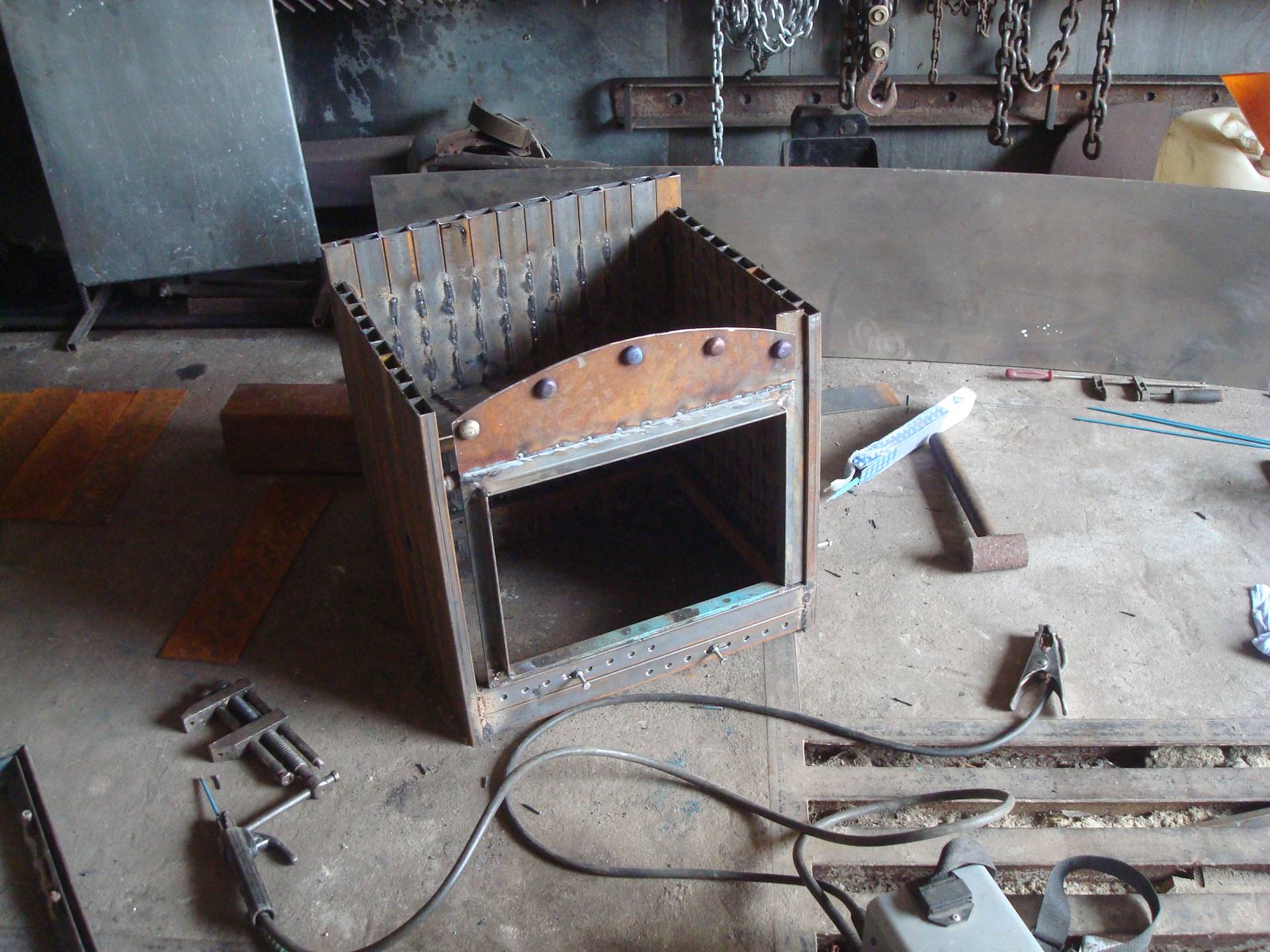

Фото изготовления буржуйки.

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

На стенках топки дополнительно наварены листы металла.

<?php related_posts(); ?>

Из профильной трубы сделаны ножки, печь установлена в гараже.

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

Колосники сварены из того что было под рукой.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

Какой должна быть печь в гараже: требования к мощности устройства

Проект большинства гаражей не предусматривает установку системы отопления. При этом низкие температуры в зимнее время не только создают дискомфорт для автовладельцев, но и нежелательны для транспортных средств. Как показывает практика, использование традиционных переносных электроотопительных приборов является малоэффективным и выливается в круглую копейку в виде счетов за электроэнергию. Решить проблему довольно просто – нужно соорудить печь в гараже своими руками, выбрав оптимальный вариант.

Печь, выполненная под старину, будет отлично смотреться в любом гараже

В основе проблемы отопления гаража лежат два момента:

• отсутствие эффективной теплоизоляции;
• закон квадрата-куба, подразумевающий соотношение размеров поверхности тела к его объему.

Упомянутый закон отражается в виде теплопотерь. Для обогревания одного кубометра помещения с маленькой площадью требуется значительно больше тепла, чем при отоплении просторного сооружения. Например, для обогревания двухэтажного дома достаточно устройства мощностью 10 кВт, а для гаража стандартных размеров потребуется прибор с производительностью тепла в 2,5 кВт.

Чтобы в гараже поддерживать температуру 16°С, можно установить агрегат мощностью 2 кВт, а для температурного режима 8°С, предусмотренного для хранения автомобиля, достаточно агрегата мощностью 1,2 кВт. Соответственно, чтобы прогреть всю площадь, потребуется значительно больше тепловой энергии, поэтому лучше осуществлять обогрев не всего помещения, а так называемого рабочего места.

Как сделать печь в гараже: максимальная эффективность размещения и система утепления

Воздух, прогретый отопительной печью для гаража, должен сосредотачиваться в центре помещения, распространяясь вокруг таким образом, чтобы между стенками и потолком образовывалась небольшая прослойка прохладного воздуха. Таким образом, транспортное средство и его владелец будут пребывать в зоне комфортной температуры, а расход тепла значительно уменьшится. Так называемая тепловая шапка образуется за счет естественной конвекции: сильный поток теплого воздуха поднимается вверх, где сталкивается с холодным плотным слоем.

Внешний вид печи для гаража не столь важен как ее энергоэффективность, но красивый дизайн не будет лишним

Благодаря физическому процессу конвекции, который заключается в распространении потоков теплого воздуха, обеспечивается эффективное отопление практически всего гаража. Получить такой результат можно даже с помощью самодельной печи для гаража с небольшой мощностью.

Важную роль в процессе обогрева и сохранности тепла играет система утепления. Одна из хитростей, которой пользуются строители гаражных кооперативов, – плотное расположение соседних сооружений, что позволяет максимально сохранить тепло. В индивидуальных постройках можно использовать для наружного утепления различные доступные материалы, например, ДВП.

Утепление металлического гаража внутри может быть проблематичным, так как в месте соприкосновения материалов появляется точка росы, где скапливается конденсат. В результате это может привести к быстрому износу как основного материала, так и утеплителя. Поэтому нужно выдерживать воздушную подушку между основной и дополнительной стенкой в 30-50 мм, отступая от пола приблизительно на 60 мм.

Печь для гаража из трубы является наиболее дешевым вариантом
