Однотрубная система водяного отопления с принудительной и естественной циркуляцией. Схемы однотрубной системы отопления в частном доме

Однотрубное отопление с нижней разводкой делаем систему сами

Однотрубное обустройство отопительной системы означает отсутствие разделения трубопровода для теплоносителя на подающую линию и обратку: жидкость из котла передвигается по одному кольцу, после чего возвращается назад в теплоагрегат. Когда создаются однотрубные системы отопления с нижней разводкой, радиаторы располагаются последовательно, как это показано на фото. Жидкий теплоноситель поступает в них поочередно: сначала — в первую батарею, затем во вторую, потом в третью и т.д. В результате температура носителя тепла понижается постепенно и в самом последнем приборе он холоднее, чем на начальном этапе.

В двухтрубной системе в отличие от однотрубной конструкции, имеется как подающий, так и обратный трубопровод, которые между собой соединяются отопительными приборами аналогично перемычкам. При этом поступающий в каждую батарею теплоноситель имеет одинаковую температуру.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
не придется покупать трубы разного диаметра;
нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Особенности двухтрубной схемы подключения

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы.
К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом.
Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб — свести их количество к минимуму.
С естественной циркуляцией Схема с естественной циркуляцией Теплоноситель нагревается в котле, расширяется и становится легче, поднимается в самую верхнюю точку. Комфорт в доме и приемлемый микроклимат можно задать как с однотрубной, так и с двухтрубной разводкой, но в первом случае придется постоянно контролировать процесс самостоятельно, но с двухтрубной существует больше возможностей автоматизировать процесс. Полипропилен Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. При поломке одного или даже нескольких радиаторов система может продолжать свою работу.
Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения. Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Котел отопления; 2. Кроме того, подключение труб для воздушных линий — это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов. Системы относятся к двухконтурной категории, согласно которой котел устанавливается на центральном участке сети и делит его на два примерно равных по длине контура Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен.

Обратка укладывается с наклоном только уже от дальнего радиатора вниз к котлу, способствуя циркуляции. В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Двухтрубная система отопления более сложна в монтаже, зато она обладает множеством неоспоримых достоинств — именно об этом и пойдет разговор в нашем обзоре. Далее воздух попадает в расширительный бак, откуда и удаляется. Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.
Как подключить котел отопления схема поключения

Эффективность системы с одной трубой

Разрабатывая проект монтажа однотрубной системы отопления, необходимо учесть немало факторов:

Имеется ли постоянное электроснабжение.
Возможность выделения отдельной комнаты (котельной) под оборудование.
Сколько в доме этажей.
Особенности конструкции и уровень эстетичности будущей системы.

Каждая отдельная ситуация характеризуется своей спецификой расположения оборудования и способов его коммутации. Помещения небольшой площади (к примеру, дачный домик), практичнее всего оснастить простой самотечной схемой с последовательной коммутацией радиаторов непосредственно в магистральную трубу. Используя 2-3 батареи, можно обойтись без значительного количества запорной арматуры: в этом случае можно попросту слить воду из системы при необходимости.

Если здание имеет большую площадь, требуется применение сложной отопительной системы с рядом ответвлений. В такой ситуации наилучшим вариантом будет принудительная схема отопления типа «Ленинградка». Для нее характерно использование диагональной коммутации теплоотдающих приборов и наличие регулируемых байпасов.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

Тепло равномерно распределяется по всему строению.
Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
Отрегулировать работу сети с двухтрубной разводкой намного проще.
Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Принцип действия однотрубной отопительной системы

Однотрубное отопление работает по принципу циркуляции теплового носителя от одного радиатора к другому. После последней батареи охлажденный теплоноситель подается в нагревательное оборудование и цикл повторяется. Иными словами, контур состоит из одной единственной трубы, к которой подключены подающие и отводящие патрубки всех радиаторов. Эта труба закольцована на нагревательном оборудовании.

Разница между однотрубной и двухтрубной разводкой

Одноконтурная система отопления отличается от двухтрубной разводки тем, что все радиаторы к трубопроводу подключаются последовательно. То есть в каждый последующий прибор поступает теплоноситель с меньшей температурой. Из-за этого помещение и дом в целом прогревается неравномерно. Чтобы выровнять теплоотдачу всех радиаторов, в каждом последующем приборе увеличивают количество секций.

При двухтрубной разводке все батареи подключаются параллельно. Прокладывается два трубопровода – один с подачей теплоносителя, а другой – с обраткой. Подающий патрубок каждого радиатора подключается к подаче, а отводящий – к трубе с обраткой. Благодаря этому во все приборы поступает теплоноситель с приблизительно одинаковой температурой, что обеспечивает равномерный прогрев дома.

Плюсы и минусы однотрубного контура

Одноконтурное отопление имеет следующие преимущества:

Главное преимущество – низкая материалоемкость системы. Для ее устройства требуется на 30-40 процентов меньше труб, чем для организации двухтрубной разводки.
Масштабы монтажных работ намного уменьшаются.
Поскольку схема довольно простая, с работой можно справиться своими силами.
Не используется сложное регулировочное оборудование и механические узлы.
Система может долгие годы работать без вмешательства пользователя. Нужно только правильно смонтировать ее и настроить.
Идеально подходит для небольшого одноэтажного дома.

Главный недостаток в том, что все радиаторы прогреваются неравномерно. Чтобы компенсировать это, в каждом последующем приборе постепенно увеличивают количество секций. Однако в этом случае экономия на трубах сводится на нет, потому что секции стоят дороже.

Если используется однотрубная система отопления с нижней разводкой, схема прокладки сети создает определенные трудности при соблюдении необходимого уклона обратного трубопровода. Еще один минус в том, что схема однотрубного отопления не позволяет подключать системы теплых полов.

Как выбрать радиаторы

Весь ассортимент радиаторов сводится к 4 видам:

Чугунные (современные) – обычные и декоративные. Долго прогреваются и долго отдают тепло. Долговечны. Тяжелые, достаточно дорогие, монтаж производится только вдвоем. Декоративные импортного производства заоблачно дорогие. В частном доме применение таких радиаторов обосновано только при использовании красивых декоративных моделей. Так называемая «вечность» чугуна вдребезги разбивается о недолговечность межсекционных прокладок – может статься, что через десяток лет радиаторы придется перебирать,
Алюминиевые. Быстро прогреваются и быстро отдают тепло,
Биметаллические – на прочные стальные трубы нанизаны элементы из алюминия. Самый лучший вариант радиаторов, недостатков практически нет, но это дорогой вариант,
Стальные тонкостенные радиаторы. Самые дешевые и распространенные. Подвержены коррозии, плохо устойчивы к высокому давлению в многоэтажках.

Радиаторы еще делятся по конструкции на секционные, панельные и регистры. Панельные радиаторы рассчитаны на давление до 0,6 МПа. Плюс панельных радиаторов – то, что в комплект входит крепеж, пробки, кран Маевского, а к секционному радиатору все эти детали придется покупать отдельно. Регистры стальные батареи из металлических труб без радиаторов.

Устройство громоздкое, требует большого количество теплоносителя, не слишком эффективное. Декоративные качества трубчатых регистров не позволяют устанавливать их в домах и квартирах.

Практически выбор радиаторов в частном доме зависит от Ваших финансовых возможностей и визуальных предпочтений. Самые дешевые стальные радиаторы свободно простоят лет 15-20 и больше, затем в случае протечки – можно заменить или просто выбросить одну секцию и перепаять трубы и пользоваться радиаторами дальше.

В многоквартирных домах нельзя устанавливать панельные радиаторы и не стоит устанавливать тонкостенные стальные радиаторы – только если уверены, что они выдержат давление до 16 атмосфер (это максимум, рабочее давление в многоэтажках не поднимается выше 1,0 МПа=10 атмосфер).

Как рассчитать количество секций радиаторов и фитингов?

Традиционный совет – 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном, 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают необходимое количество тепла, полученную мощность увеличивают на 20 % (умножают на 1,2) и получают необходимую мощность отопительного агрегата. Делят мощность на мощность одной секции радиатора и получают количество секций. Если вы живете на севере Российской Федерации, стоит увеличить количество секций и мощность котла еще процентов на 20.

Но эти расчеты верны при температуре входящего теплоносителя 90°С, отходящего 70°С. В реальности такие температуры не существуют ни в частных домах, ни в многоквартирных. Максимальная температура теплоносителя в трубопроводе подачи обычно не превышает 60-70°С. Для нормальной теплоотдачи необходимо увеличить число секций в полтора раза. Кроме того, из-за особенностей однотрубной системы и учета понижения температуры в каждом последующем радиаторе увеличивают количество секций на 10 %.

Более точный способ – расчет теплопотерь через стены, окна, крышу, пол в зависимости от материалов стен, утепления, типа окон. Метод более точный, но трудоемкий, применяется в основном проектантами.

Элементы обвязки

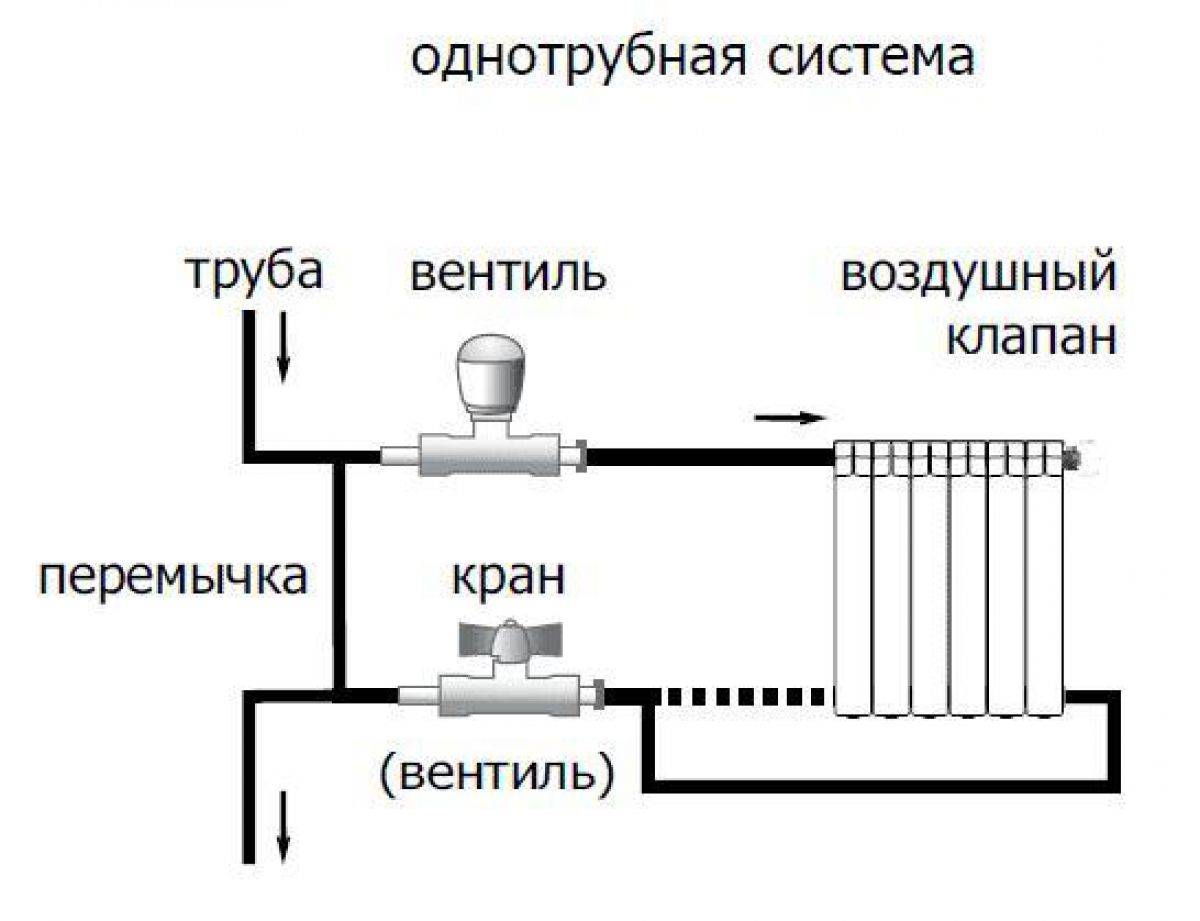

Однотрубное подключение радиаторов отопления не требует их обязательной балансировки; однако возможность отключения отдельных приборов и регулировки их теплоотдачи лучше предусмотреть.

Оптимальный набор запорно-регулирующей арматуры таков:

на обратной подводке монтируется шаровый вентиль;
подающая подводка снабжается дросселем или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
если радиатор расположен выше розлива, в одной из его верхних пробок устанавливается воздушник — кран Маевского.

Кран Маевского позволит стравить воздух после сброса контура.

Применение

Однотрубные отопительные конструкции целесообразно размещать в постройках высотой в 1-2 этажа и размером площади до 150 кв. м.

Такой подход позволит сохранить эстетичный вид помещения, благодаря меньшему количеству труб, а также сэкономить на закупке необходимых материалов и комплектующих.

Для помещений с малой площадью большую эффективность показывают стандартные системы самотечного типа. Этот вариант предусматривает прямое подсоединение батарей к магистральному трубопроводу.

Размещение 2-3 радиаторов не нуждается в монтаже большого числа запорных элементов. Проще провести слив жидкости из самой системы, если это потребуется.

Отопительные схемы в крупногабаритных зданиях имеют сложное строение с различными разветвлениями и комплектующими элементами. Здесь оптимальным решением станет установка трубопровода с принудительным перемещением теплоносителя, диагональной врезкой батарей и регуляторами в виде байпасов.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Основные виды

Несмотря на то что конструкционные особенности однотрубной системы не отличаются особой сложностью, можно отметить некоторое количество ее видов. В домах частного типа возможно использование систем двух основных видов:

Последовательная (нерегулируемая). Особенность ее в том, что теплоноситель по порядку поступает в каждый из элементов конструкции. Такой вариант является простым и недорогим. Но возможность регулировки теплоносителя здесь полностью отсутствует, именно поэтому наиболее удаленные от котла радиаторы имеют самую низкую температуру. Такие системы последовательного типа применяются в основном для обогрева небольших помещений.
Регулируемая. В этом случае производится параллельное соединение элементов. Здесь предоставляется возможность регулировки теплоносителя. Это происходит благодаря наличию в систему запорной арматуры. Такой вариант способен отопить помещение с немалой площадью.

Также существует разновидность однотрубных систем отопления в зависимости от способа циркуляции теплоносителя:

Естественная обеспечивает движение теплоносителя в системе благодаря гравитационным силам. Используется только в маленьких помещениях, где магистраль имеет небольшие размеры. В целях повышения КПД после котлоагрегата сразу же устанавливается специальный коллектор, который работает на разгон теплоносителя. Данное устройство представляет собой высокую ровную трубу, в которой теплоноситель развивает скорость и проходит полный замкнутый круг гораздо быстрее, что способствует уменьшению тепловых потерь. Для установки такого усилителя понадобятся достаточно высокие потолки (больше 2 м). Данная система пользуется немалой популярностью, поскольку она полностью независима от подачи электроэнергии.
Принудительная, которая перемещает теплоноситель за счет установленного специального насоса. По сравнению с первым видом является более продуктивной. Такая система устанавливается в случае наличия нескольких отопительных контуров. Часто в них монтируется несколько циркуляционных насосов.
Комбинированная выполняется по такому же принципу, как отопительная система с естественной циркуляцией теплоносителя, но также в области байпаса устанавливается специальный насос, который повышает производительность конструкции. Такой вариант отопления обустраивается в случае частых перебоев электроэнергии.

Преимущества однотрубной системы

Если помещение позволяет, к однотрубной системе отопления стоит присмотреться, ведь она способствует более быстрому прогреву помещения, и энергия, затрачиваемая на прогрев, не пропадает в никуда. Это, конечно очень незначительная экономия, несущественная разница, тем не менее для заботливого хозяина она имеет значение. Вода движется по кругу быстрее и лучше нагревает за счет этого радиаторы, создавая уютную атмосферу.

Еще одно преимущество данного вида – отсутствие лишних труб, которые визуально отягощают стены. Едва уловимая разница производит приятное впечатление. Трубы, пусть и из неброского пластика, всегда ассоциируются с промышленностью, а не с домашним теплом и уютом.

Помимо того, что помещение с таким отоплением хорошо выглядит, при установке данного вида экономятся материалы, сокращаются расходы на установку. Это все нюансы, которые, как говорится, погоды не делают, тем не менее мелочи – это всегда приятно, и они улучшают настроение, их стоит учитывать.
