Оголовок для скважины своими руками

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

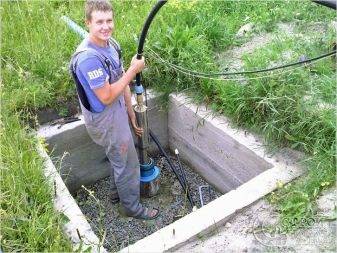

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Установка

Теперь стоит остановиться на том, как осуществить монтаж оголовка для скважины своими руками. В контексте того, что конструкция оголовка крайне проста, установить его можно также без особых проблем. Но все же существуют определенные правила, которые следует соблюдать в процессе осуществления монтажных работ.

Порядок работ будет выглядеть следующим образом:

  • подготовка края обсадной трубы;
  • фланец надевается на трубку таким образом, чтобы бортик смотрел вниз;
  • установка уплотнительного кольца;
  • закрепление троса насоса;
  • в соответствующий вход пропускается электрокабель;

  • к штуцеру присоединяется часть водопадающей трубы или шланг, а второй конец трубы прикрепляется к насосу;
  • насос опускается в скважину;
  • теперь следует закрыть крышку под действием массы погружного насоса;
  • фланец и крышка соединяются болтами, которые затягивают равномерно.

Подготовка края обсадной трубы стартует с того, что ее край обрезается четко по горизонтали. Это дает возможность поместить оголовок в плоскости, перпендикулярной обсадной колонне. Когда труба была обрезана на нужном уровне, ее край необходимо тщательно отполировать. Можно воспользоваться обычной болгаркой с соответствующим набором насадок.

Многие хотят получить воду из скважины чуть ли не сразу. По этой причине некоторые владельцы сразу же опускают насос, откладывая монтаж оголовка. Так делать не следует. Сначала надевается фланец и уплотнительное кольцо, после чего насос можно опускать в скважину. Иначе, чтобы установить оголовок, придется его доставать, после чего опускать заново. Это тоже не лучшее решение, ведь увеличивается риск повреждения колонны и оборудования. Да и трудоемкость самой процедуры слишком велика.

Теперь следует закрепить трос на насосе. Сделать это можно при помощи специальных карабинов. Длина троса должна полностью соответствовать глубине погружения оборудования. Не нужно опускать насос до того момента, пока все остальные элементы не будут расположены в соответствующих разъемах крышки оголовка. На отверстии для электрокабеля существует специальный зажим, который следует ослабить для того, чтобы кабель мог беспрепятственно скользить. Если же провод пережат или неправильно расположен, то он может поломаться.

Теперь нижний конец шланга крепится к погружному насосу, после чего нужно закрепить водопадающую трубу или шланг на оголовке

Когда насос будет опускаться в скважину, то трос следует отпускать постепенно и осторожно. Когда оборудование будет спущено на необходимую глубину, крышку следует закрыть, чтобы вес насоса прижал ее к фланцу

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции. Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив.

Если этого эффекта достичь не удалось, значит, необходимо искать причину. Возможно, необходимо немного изменить положение крышки. Соединительные шурупы необходимо затягивать максимально равномерно, чтобы не было какого-либо перекоса в одну из сторон. Нет большой необходимости пытаться прилагать большие усилия.

Если болты затянуты не слишком сильно, то оголовок можно будет просто демонтировать с трубы, их установка просто теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, то его установку лучше всего будет осуществлять вдвоем, чтобы аккуратно опустить насос в скважину и установить крышку на место. Когда крышка будет установлена и зафиксирована, почти всегда можно будет наблюдать провисание электрического кабеля. По этой причине провод необходимо выбирать так, чтобы он не провисал, но и не был натянут слишком сильно. Теперь к штуцеру можно подсоединять водопроводную трубу. Затем, обычно включается насос, что позволяет оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

  • Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
  • Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
  • Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
  • Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Рис. 2 Оголовок в разрезе на обсадной трубе

  • Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
  • Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
  • Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Виды обсадных труб и правила их использования

Определяющими критериями выбора обсадных труб является длина скважинного ствола, расчетное давление грунта. Исходя из этого можно установить пластиковые, металлические или асбестоцементные конструкции. Каждый вид имеет свои преимущества, недостатки и требования к монтажу, эксплуатации.

Пластиковые трубы для скважин

Изготавливаются из полипропилена, ПВХ или ПНД. Должны соответствовать ГОСТ 2248-001-84300500-2009. Они не разрушаются под воздействием влаги, но пластиковый корпус менее устойчив к механическим повреждениям, чем металлический. Можно сформировать скважинный ствол полностью из полимерного водопроводного трубопровода, но только при правильном выборе модели.

Как подобрать хорошую пластиковую трубу для скважины:

  • Расчетное давление в нижней части ствола не должно превышать 16 атм. Альтернатива – через каждые 10-15 метров скважины ставить обратные клапана для нормализации давления.
  • Для ПНД диаметры от 90 см, толщина стенки – от 7 см.
  • Из полипропилена используется редко из-за дороговизны. Для жесткости конструкции необходимо применять модели PN25 или выше.
  • Способ соединения – резьбовое муфтовое (безмуфтовое) или сварное. Последнее для скважины применяется редко.

При низких температурах полимер теряет пластичность, что может привести к его повреждению из-за внешнего давления. Это же усложняет обслуживание системы при отрицательных температурах. Не рекомендуется установка в регионах со средней температурой зимой -10°С.

Порядок монтажа

  1. Труба и кабели продеваются в оголовок для водопроводной скважины до подсоединения насоса и монтажа электропроводов к сети;
  2. На подготовительном этапе – до монтажа – проверяют качество поверхности устья скважины. Под оголовок для скважины своими руками готовят посадочное место на торце обсадной трубы;
  3. Верхнюю часть трубы очищают от грязи, ржавчины, отложений;
  4. Проверяют перпендикулярность плоскости среза к оси трубы. При необходимости фланец подрезают, добиваясь нужной характеристики;
  5. Торец обрабатывают напильником: снимают заусенцы, скругляют грани стенок трубы. Если работу сделать аккуратно, уплотнитель оголовника скважины прослужит дольше;
  6. Металл покрывают антикоррозионными составами, окрашивают;
  7. Выполняют на насосе все необходимые подключения и соединения;
  8. Кабели, водовод, трос скрепляют монтажными скобами с интервалом 2,5±0,5 м;
  9. Трос, водовод, сигнальные и силовые провода продевают сквозь отверстия в заглушке оголовка для скважины;
  10. Фиксируют трос в карабине, а карабин – в крышке;
  11. Фланец надевают на трубу, сверху помещают кольцо;
  12. Погружают насосное оборудование в ствол, надевают крышку оголовника для скважины, подтягивают к ней фланец, центрируют детали относительно друг друга, закручивают болты, разжимая резиновую баранку;
  13. Накручивают цанговую гайку, фиксируя трубу.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

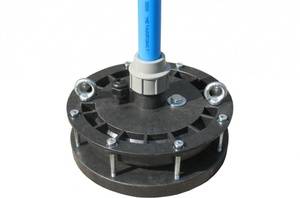

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

МатериалПреимуществаНедостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

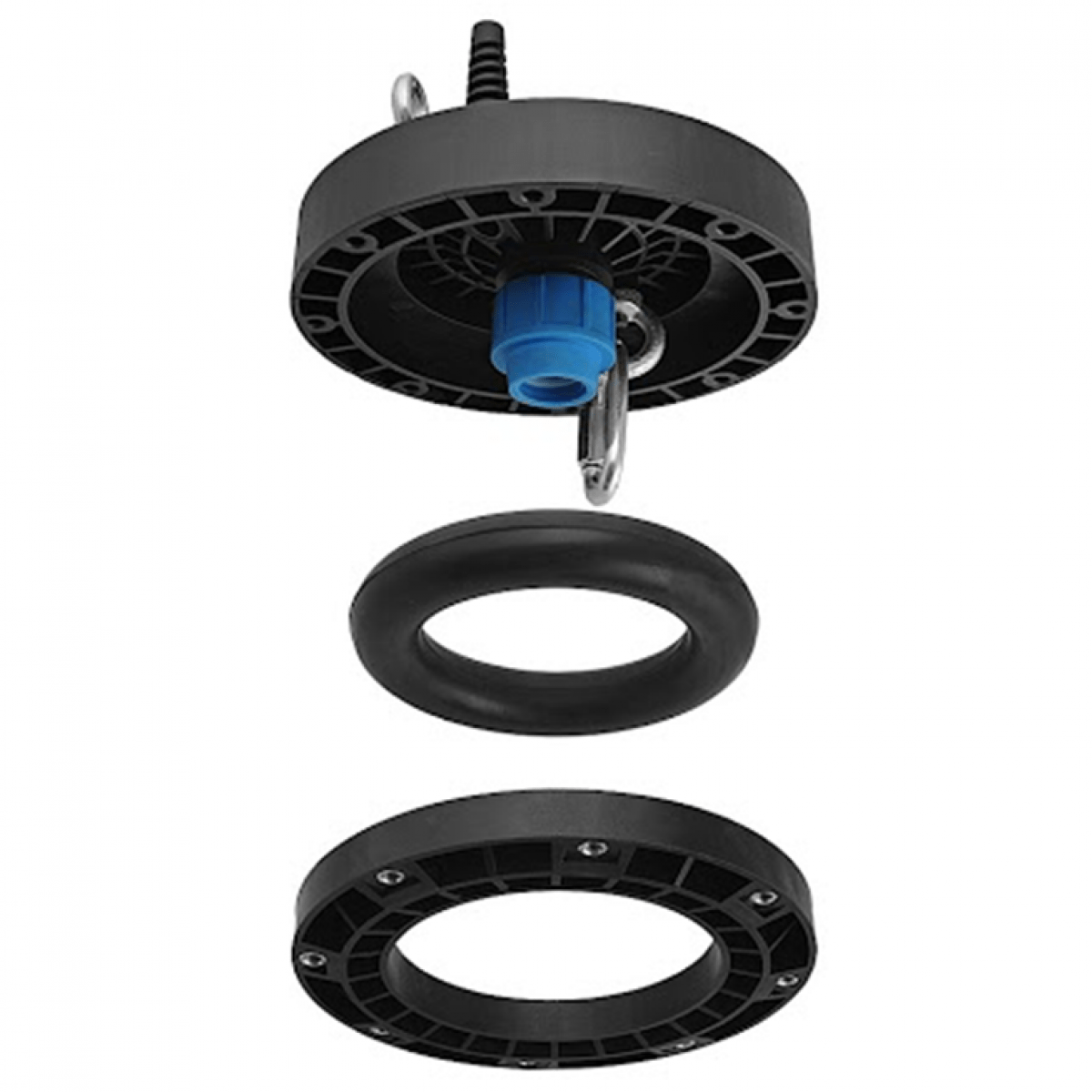

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Порядок монтажа оголовка скважины

  1. Край обсадной колонны должен быть ровно обрезан и обработан от заусенцев и неровностей.
  2. Для внешней поверхности трубы нужно сделать тщательную зачистку, грунтовку и обработку антикоррозийной краской.
  3. Нижний фланец надевается на трубу и по возможности приваривается к ней.
  4. На обсадную колонну натягивается круглая резиновая прокладка.
  5. Водяной насос опускается на металлическом тросе в трубу, а затем конец этого троса закрепляется на карабине, который имеется на внутренней стороне оголовка скважины.
  6. Через ввод для кабеля продевается электропровод, подсоединяемый к водяному насосу, а через центральное отверстие – шланг для воды.
  7. Поверх среза помещается сам оголовок и закрепляется с фланцем при помощи длинных болтов и гаек с шайбами.

Крепление фланца оголовка болтам и гайками с шайбами

Следует заметить, что нижний фланец в случае его закрепления на обсадную трубу с помощью сварки должен быть установлен с таким расчетом, чтобы при стягивании крепежных болтов происходило сжатие резинового кольца. Именно за счет него произойдет герметизация.

Советы

Сразу следует определиться, из какого материала нужен оголовок, ведь каждый имеет свои преимущества и недостатки. Например, чугун обладает большим весом и высокой прочностью. У него также максимальный ресурс. В то же время цена таких изделий будет не слишком доступной. Если говорить о стали, то такие модели имеют среднюю цену и высокую прочность. Но они нуждаются в дополнительной защите от воздействия коррозии. Полимерные варианты доступны каждому, но их прочность является крайне низкой.

Важными факторами, по которым можно подобрать оголовки для скважины, являются следующие:

  • вес насоса. Для тяжелых моделей лучше всего будет использовать чугунные решения. А прочности поливинилхлоридных модификаций будет достаточно для того, чтобы выдержать вес вибрационных бытовых насосов;
  • материал, из которого изготовлена обсадная колонна. Оголовок из стали для скважины может закрепляться к колонне, сделанной из аналогичного материала, при помощи сварки, что позволяет обеспечить неразъемное соединение. Если речь идет о полимерных изделиях, то они могут фиксироваться на ПВХ колоннах с помощью сварки.

Кроме того, перед приобретением оборудования на разрезе скважины следует увидеть нагрузки, которые должен воспринимать оголовок от массы насосного оборудования. Речь идет о следующих параметрах:

  • глубина скважины – с ее увеличением будет увеличиваться и масса шлангов, электрокабеля, труб, закрепительных тросов. По этой причине, если рассматривать артезианские скважины, то применение полимерных изделий в этом случае недопустимо;
  • диаметр колонны – производители делают различные изделия, учитывая модельный ряд погружных насосов, по диаметру которых идет подбор размера обсадной трубы.

Данные советы будут крайне важными при подборе оголовков для различных категорий скважин. В целом же процесс выбора и последующей установки оголовка для скважины нельзя назвать слишком сложным. Перед приобретением той или иной модели необходимо знать критерии, которые будут важны для качественного функционирования оголовка и скважины.

В следующем видео вас ждет обзор герметичного оголовка для скважины.

Формируем герметичный оголовок для скважины из подручных средств

Понять, как соорудить оголовок для скважины своими руками, несложно. Потребуется лишь заготовить лист стали, толщина которого 10 миллиметров. Его можно заменить листовым дюралюминием, толщина которого 10-15 миллиметров. Купить штуцер, рым-болты 3 штуки, заготовить все необходимые метизы, резиновый уплотнитель 5-8 миллиметров толщиной и карабин.

Работы проводятся в такой последовательности:

  1. Для того, чтобы сделать крышку и фланец из листа дюралюминия или стали, нужно вырезать две заготовки на 10 см шире обсадной трубы по наружному диаметру.
  2. В первой заготовке потребуется вырезать отверстие – оно нужно для фланца и должно быть больше обсадной трубы по наружному диаметру на 10 мм.
  3. Торец обсадной зачищаем от заусенцев. Также нужно соблюдать еще одно условие – срез должен быть расположен перпендикулярно вертикальной оси.
  4. При помощи сварки фланец крепится к обсадной таким образом, чтобы срез трубы оказался выше фланца на 1-2 мм.
  5. По центру крышки сверлим отверстие для крепления штуцера, рядом с ним – еще одно. 10-15 мм, чтобы можно было завести сетевой кабель. В крышке сверлится отверстие, в которое будет вставляться рым-болт изнутри.
  6. Оставляем расстояние от края крышки и фланца равное 5 миллиметрам, сверлим несколько отверстий. Именно через них детали соединяются с помощью болтов.
  7. Теперь требуется отступить на 30-40 миллиметров от торца и на крышке в разных ее сторонах высверлить отверстия, которые потребуются, чтобы установить рым-болты. Их после потребуется приварить к крышке снаружи или изнутри.
  8. Вся сборка покрывается антикоррозийным раствором и красится.

Все готово – можно устанавливать конструкцию на обсадную трубу. Как фабричный, так и самодельный оголовок устанавливаются по одной схеме.

Соблюдайте приведенную последовательность операций:

  1. Торец трубы должен быть перпендикулярным оси и зачищен шлифовальной бумагой или напильником. Если основа сделана из стали, то лучше его приварить, и всю конструкцию обработать снаружи антикоррозийным раствором.
  2. ПВХ оголовок крепится обжимом или самодельным хомутом. Уплотнительное кольцо и фланец следует одеть на трубу заранее.
  3. Водопроводная труба и сетевой провод подсоединяются к насосу. Сечение провода рассчитывается, исходя из мощности насоса. Оболочка провода или кабеля должна быть водостойкой, и сделана из пищевого пластика, силикона или резины. И сетевой провод, и водоотвод крепятся хомутами по всей длине погружения, расстояние между хомутами – 2-3 метра. Стальной или капроновый трос необходимо завести за крепежное ушко на насосе, и закрепить хомутом.
  4. Второй торец трубы можно присоединить к штуцеру или пропустить в отверстие с резиновым уплотнителем – этот момент зависит от реальной схемы оголовка. Все места вводов следует надежно загерметизировать.
  5. Оставшийся конец троса закрепляется через рым-болт к карабину. На торец фланца укладывается уплотнитель.
  6. Теперь можно конструкцию опускать в трубу. Предпоследняя операция – крышка совмещается с фланцем и обжимается болтами.
  7. Далее нужно подсоединить патрубок, и можно проверять конструкцию на герметичность.

Скважинные оголовки: их виды и функции

Скважинный оголовок — это своего рода крышка, которая служит перекрытием обсадной трубы. К оголовку прикрепляется трос, на котором будет висеть водный насос. Через оголовок обычно пропускается электрокабель и трубопровод.

Оголовок классической конструкции состоит из: защитной крышки, карабина и резинового кольца, а также приспособления для крепежа, фланца (выполнен из пластика/металла).

Многие ошибочно полагают, что оголовок является на таким уж и важным элементом водопроводной системы, а вместо него вполне себе подойдет обычная пленка, на которую можно поставить в качестве груза любую ненужную в хозяйстве емкость. На деле это мнение абсолютно неверно, ведь в случае подъема грунтовых вод пленка не сможет стать препятствием на их пути. Как результат – повреждение системы водоснабжения, забитой грязью, мусором и пр.

  • герметичная изоляция устья дачной скважины от растаявшего снега в весенний период;
  • защита водопроводной системы от попадания посторонних предметов и грунтовых вод, поднимающихся на поверхность земли;
  • защита от потенциально возможной кражи оборудования или отдельных комплектующих водопроводной системы из колодца;

Схема оголовка

  • предотвращение промерзания колодезной части установки в холодный период года;
  • защита питьевой водопроводной воды от грязи и иных загрязнителей;
  • повышение надежности крепления насоса;
  • упрощение эксплуатации водопроводной системы.

Скважинные оголовки не имеют принципиальных отличий в своей конструкции, они лишь могут быть изготовлены из различных материалов: стали, чугуна, алюминия или пластика. Конструкции, изготовленные из металла, пользуются большей популярностью, нежели пластиковые, поскольку имеют значительный срок службы. Пластиковые же чаще применяются при создании малозаглубленных скважин. В качестве единственного преимущества пластикового оголовка можно назвать лишь его невысокую цену.

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

  • В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
  • Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
  • Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
  • Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
  • Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
  • При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
  • При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.


Назначение затвора

Приоритеты обустройства системы водоснабжения — качество и непрерывность. Именно их и призвано обеспечить небольшое, но многофункциональное устройство сверху скважины. Задачи, решаемые герметичной крышкой:

  • предотвращение источника от попадания талых и грунтовых потоков жидкости при подтоплении устья;
  • защита питьевой воды от проникновения внутрь трубы мелких животных, грязи и посторонних предметов;
  • снижение риска замерзания ствола скважины в зимнее время;
  • надёжное удержание насоса, подвешенного на тросе, который закреплён в оголовке;
  • герметичный пропуск водовода и электрического кабеля сквозь крышку;
  • обеспечение сохранности оборудования при посягательстве злоумышленника на хищение;
  • упрощение эксплуатации и технического обслуживания скважины.

Как выбрать фильтр?

Вода из скважины требует обязательной фильтрации. Мера необходима для защиты скважин и компрессорно-насосного оборудования от песка, существенного продления срока их эксплуатации, очистки воды от крупных взвешенных примесей. Грамотно подобранный скважинный фильтр может значительно повысить дебит скважины, ее пропускную способность.


Фильтры от песка: сетчатый, щелевой с проволочной обмоткой, гравийный.

Условно фильтры можно разделить по месту расположения:

  • Внутри скважины (скважинный). Задерживает твердые примеси.
  • На поверхности. Очищает воду от мелких примесей.

По конструкции и материалу изготовления выделяют:

  • С круглой перфорацией. Изготавливают из металлической или пластиковой трубы с множественными отверстиями. Они долговечны, просты в установке и доступны по стоимости. Необходимо правильно подобрать размер отверстий и сечение трубы. Эта конструкция устанавливается в основном на малопроизводительных скважинах с небольшим напором.
  • Щелевые. Также представляет собой трубу с перфорацией в виде щелевых отверстий разной толщины расположенных поперек или вдоль корпуса. Щели этих приспособлений значительно превосходят по площади отверстия предыдущих фильтров, обеспечивая высокий пропускной потенциал. Хорошо подходят для скважин, пробуренных на песок. Могут дополняться сетчатой конструкцией.
  • Проволочные. Делают из проволоки специального профиля намотанной на каркас с определенным шагом. Основой может служить щелевая конструкция. Проволока должна быть из нержавеющей стаи или прочного синтетического материала. Отличается особой прочностью. Следует учитывать, что такая конструкция создает сопротивление потоку и значительно снижает производительность насосного оборудования.
  • Гравийные. Наиболее просты в изготовлении. Скважина бурится немного большего размера. Гравий предварительно отбирается по размеру фракций и засыпается в ствол. Находящийся на дне гравий хорошо очищает воду, осаждая ил и песок. Считается неплохим вариантом для песчаных скважин.

Выбор скважинного фильтра во многом зависит от водоносного горизонта, в котором расположена скважина. Чтобы оптимально подобрать его конструкцию необходимо взять грунт из скважины и просеять его через сетки с разными ячейками.

Особенности

Песчаная скважина представляет собой вертикальный ствол, достигающий первого или второго водоносного горизонта, расположенного в рыхлых породах.

  • В первом случае глубина проходки может составлять до 40 м, на так называемый мелкий песок.
  • Во втором случае, в силу геологических особенностей, ее величина может достигать 40-90 м – бурение на глубокий песок или песчаник.

Сравнительная характеристика скважин:

на песокна песчаник
Производительность:≤1 м3/ч≤2 м3/ч
Объем воды:нестабильныйстабильный
Запас:зависит от сезонных колебанийне зависит от сезонных колебаний
Химический состав:подвержен техногенному и антропогенному загрязнениюсоответствует питьевым нормам
Область применения:подходит для хозяйственных и бытовых нуждвода пригодна для питьевых нужд без дополнительной очистки
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
