Оголовок на колодец: виды, обзор материалов

Как сделать оголовок для колодца своими руками?

Разобравшись со стилистикой можно приступать к сооружению оголовка. Причем своими руками у вас, скорее всего, получится лишь самый простейший вариант – стилизация под «деревенский домик». Этот проект предполагает очерчивание верхнего кольца деревянным «срубом» и монтаж поверх этой конструкции двускатной «крыши». При этом в качестве средства водозабора к такому колодцу подойдет и классический ворот, и более экзотичное коромысло (журавель).

Причем само строительство ведется поэтапно по следующему плану:

Оголовок колодца из сруба

Первый этап строительства – глиняная «линза». То есть вам придется окопать колодец траншеей, углубившись в землю на 50 сантиметров, и отступив от внешнего кольца 80-10 сантиметров. После утилизации грунта все пространство траншеи заполняется влажной глиной, набрасываемой на внешние стены кольца и далее в траншею. Финальный этап этого мероприятия – заливка бетонного кольца, закрывающего глиняную линзу от воды. Его льют в опалубку, заглубленную или поднятую над нулевым уровнем. Причем отлив должен клониться, по направлению от стены колодца к гарнцам опалубки.
Второй этап – стены сруба. Их укладывают вокруг колодца, прямо на отлив. Причем ширина сруба должна быть на 30-40 сантиметров больше внешнего диаметра кольца шахты. Угловые сопряжения брусьев обустраивают в чашу или в лапу. Если у вас нет опыта рубки угловых сопряжений, то лучше купите готовый сруб – он обойдется дешевле испорченного материала.
Третий этап – установка ворота. К внутренней стороне сруба, между его границами и внешней стеной кольца, крепят стойки. Их можно зафиксировать на болты или шпильки или попросту вбить в землю. В стойках высверливают отверстие под вал ворота. После чего стойки соединяют с верхним венцом (брусом) сруба наклонными распорками. Далее в первую стойку вставляют ворот с коротким валом, центрируют его по уровню и, сквозь отверстие во второй стойке, вбивают в торец ворота второй вал-рукоять.
Четвертый этап – крыша колодца. Она монтируется на стропильных балках. Причем конек – верхняя, горизонтальная балка – следует расположить перпендикулярно оси вращения ворота. Стропила крепятся к верхней части сруба на укосины. Сборка силового каркаса крыши ведется на саморезы или шпильки. В качестве кровельного материала можно использовать и обычный шифер, или гибкую (как вариант – металлическую) черепицу.

Сборка шахты из пластиковых элементов

Полимерные колодцы являются новшеством на рынке дачных гидротехнических сооружений и пока не стали достаточно распространенными, хотя имеют весь необходимый для этого набор положительных свойств:

конечная стоимость сопоставимая с колодцами для воды, сооружаемыми из бетонных колец;
на порядок меньшая масса конструктивных элементов, имеющих при этом большую длину (1500 мм);
высокая герметичность сборки, достигаемая за счет резьбового соединения элементов и превосходящая даже показатель, который имеют колодцы железобетонные, за счет полной водонепроницаемости стенок;
допустимое рабочее давление на внешние и внутренние стенки – 50 кПа;
эксплуатационная температура от -70 до +500С;
срок использования свыше 50 лет.

Полимерные колодцы Альтернативой пластиковым гофрированным трубам, со способностью к восприятию внешних нагрузок сопоставимой с той, которую имеют бетонные колодцы, может стать полимерпесчаная композиция, применяемая для изготовления колец высотой 200 мм и с толщиной стенок – 45 мм. Диаметр водяного колодца из таких деталей может быть только 970 или 1060 мм, так как выпускаемые элементы имеют исключительно такие размеры. Схема сборки колодца из песчанополимерных колец подразумевает фиксацию звеньев при помощи специальных замков, обеспечивающих жесткость конструкции.

Как выбрать время копки колодца

Определиться сов временем колодезной копки – важная задача, и ее правильное решение позволяет:

Избежать появления лишних трат.
Уберегать себя от выполнения работ впустую.
Выполнять все качественно и быстро.
Иметь на участке отличный водный источник.

Опытные бригады рекомендуют выкапывать водозабор при окончании лета или в начале осени. Такой период имеет множество достоинств и практически не имеет недостатков. Когда лучше копать колодец? При бурении скважины наткнуться на отличный водоносный пласт намного легче (при условии, что лето сухое и теплое). При этом в пробуренную шахту жидкость должна просочиться прекрасно и постоянно. Благодаря этому даже при применении огромных объемов влаги ее количество в скважине не будет уменьшаться. Не рекомендовано выкапывать колодцы после обильного дождя или во время паводка. При этом даже грунты песчаного типа станут перенасыщенными водой, а это сигнализирует об окончании процесса выкапывания. В период засухи такой источник быстро пересохнет, потому что лишен прекрасной водоносной жилы. Именно из-за этого не требуется заниматься указанным делом при насыщенности грунта влагой.

Выкапывать колодезную шахту – трудоемкое и ответственное мероприятие, которое важно проводить в определенный период года. Из-за этого человек не станут трудиться «впустую», а полученный результат станет радовать всех владельцев дома не один десяток лет. Естественно, что готовое сооружение время от времени требуется подвергать очищению, что будет положительно сказываться на качестве воды!

Естественно, что готовое сооружение время от времени требуется подвергать очищению, что будет положительно сказываться на качестве воды!

Металлический ворот

Подъемник над колодцем, сделанный из металла, отличается надежностью и прочностью. Готовые модели колодезного ворота из этого материала предлагаются в различных вариантах:

Тонкая труба с барабаном для цепи, закрепленным посередине. На концах конструкции приварены колеса с рукоятками для вращения. Модель позволяет использовать крутило колодца с любой удобной стороны.
Металлический барабан надевается на стальную ось, закрепленную на двух подшипниках. С правой стороны приваривается колесо с ручкой. Конструкция включает металлические стойки для крепления. Стальной барабан для цепи имеет толщину стенок 5 мм.

Модели металлических подъемников

Изготовить металлическую конструкцию не составит труда мастерам, привыкшим работать со сварочным аппаратом. Для нее потребуется:

диск от автомобильного колеса;
металлическая труба подходящего диаметра;
2 подшипника;
крепежные кольца с отверстиями.

Монтаж подъемного устройства проходит следующим образом:

Металлическая труба, служащая вращательной осью, с одной стороны изгибается 2 раза под углом 90. Этот будет ручка ворота.
На трубе отмечается середина и места установки подшипников и монтажных колец. Опорный узел со стороны ручки надевается на трубу и фиксируется на отметке.
Автомобильный диск надевается на конструкцию и приваривается в отмеченном месте.
К диску крепится цепь, с помощью которой выполняется подъем воды из колодца.
Второй опорный узел из кольца и подшипника приваривается по соответствующей отметке.
Конструкция устанавливается на опоры и через отверстия в кольцах фиксируется болтами.

Другой вариант барабана для колодца делают из отрезка металлической трубы, диаметром около 200 мм. С двух торцов к ней приваривают диски с отверстиями под трубу меньшего сечения, которая используется для вращения. Тонкая труба с правой стороны изгибается для формирования ручки, а с левой оставляется отрезок в 5 см для опоры. Конструкцию красят водостойким составом, прикрепляют цепь для подъема ведра и устанавливают на металлические опоры.

Крутило из металлической трубы

Колодезный ворот служит основным или дополнительным подъемным механизмом. Его изготовление возможно из дешевых подручных материалов. Оптимальный вариант для оформления источника– одновременное изготовление ворота и колодезного домика.

Устройство и порядок монтажа конструкции

Оголовок скважины используется для защиты водоема от сточных вод, насекомых и мусора.

Перед использованием данного изделия стоит познакомиться с его структурой. Оголовок имеет в своем составе крышку, карабин, крепежные детали, фланцевую конструкцию и кольцо-уплотнитель. Крышка оборудуется специальными болтами.

Установка производится без сварочных работ. Конструкция монтируется с применением болтов. При их затягивании сжимаются все элементы: фланец, кольцо и крышка. При этом обеспечивается герметичность.

Оголовок предназначен для решения множества задач:

Скважина оснащается системой защиты и герметичностью.
Увеличивается дебет колодца.
Уменьшается возникновение льда и промерзания в холодный период.
К данному устройству легко крепится провода и насос.
Применяется для защиты от порчи или кражи.
Помогает перейти на более маленький диаметр трубы.
Способствует повышению производительности маленьких скважин.
Предотвращает загрязнение источника.
Выполняет декоративную функцию.

Оголовки выполняются из пластмассы или пластика. К изделиям из пластмасс подвешивается оборудование, которое весит не более 200 кг. Устройства из стали выдерживают вес до 500 кг.

Схема конструкции типового оголовка

Для монтажа приобретаются материалы и специальные инструменты:

оголовок;
строительная болгарка;
краски с антикоррозийным эффектом;
ключи;
солидол.

Монтаж заключается в правильном зажимании уплотнительного элемента между фланцевой частью и крышкой. Детали крепежа крепко затягиваются. Перед работой обрезается обсадная труба. Затем ее края зачищаются.

Коротко о главном

Скважинный оголовок – это крышка или заглушка обсадной трубы подземного водоисточника. Монтаж устройства выполняется для предотвращения попадания в источник мусора, уменьшения теплопотерь, более удобного монтажа дополнительного оборудования, предотвращения кражи насоса.

Производители изготавливают оголовники из металла и полимера. В конструкции устройств обычно присутствует нижний фланец, стягивающие болты, верхняя крышка, уплотнительное кольцо, отверстие для кабеля и ПНД трубы.

Монтаж оголовка на обсадную трубу выполняется под 90°. Сначала на нее надевается фланец и уплотнительное резиновое кольцо. Потом в источник опускается электронасос, предварительно соединенный с ПНД трубой и питающим проводам. Эти элементы выводятся через верхнюю часть оголовника. В завершение она соединяется с фланцем путем закручивания болтов.

Защиту от замерзания воды обеспечивают путем дополнительной изоляции оголовка. Для этого строят теплоизолированный короб над скважиной или монтируют нагревательный кабель. При наличии кессона утепляют его стены и люк.

Оценок 0

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке

Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

Сборка шахты из бетонных колец

Наиболее практичным с точки зрения времени обустройства и удобства эксплуатации является колодец из бетонных колец, которые могут иметь в поперечнике от 800 до 1500 мм, а в высоту от 300 до 900 мм. Устройство колодца, собранного из бетонных колец, предусматривает тщательную герметизацию стыков конструктивных элементов при помощи специальных гидроизолирующих смесей, путем заполнения и обмазывания с обеих сторон. Если глубина колодца не превышает 6 метров, то практикуется использование бетонных труб, имеющих диаметр 600 – 700 мм и длину 3 – 4 метра.

Жесткость устройства колодца для воды, собранного из бетонных труб достигается за счет обустройства наружной дощатой опалубки, защищающей конструкцию от сдвигающих воздействий слоев грунта, или приваркой к наружным закладным пластинам металлических отрезков арматуры или другого профиля.

Каркас домика для колодца своими руками

Собираем нижнюю часть каркаса и далее переходим к стойкам и стропилам. Есть несколько вариантов сборки нижнего пояса, рассмотрим их подробнее.

Варианты сборки нижнего пояса

Важно сделать так, чтобы нижний пояс выступал за границу кольца наружу на 2-3 см., так будет удобнее делать облицовку. Переходим к стойкам и стропилам. Выпиливаем и собираем стойки и стропила, примеры конструкций хорошо показаны на иллюстрациях, можно выбрать любой или придумать свой на их основе

Выпиливаем и собираем стойки и стропила, примеры конструкций хорошо показаны на иллюстрациях, можно выбрать любой или придумать свой на их основе

Важно соблюдать размеры и места примыкания оформлять как можно тщательнее и ровнее. Обязательно проверяем ровность конструкции уровнем и/или рейкой, чтобы её форма была как можно более идеальной, а то потом у вас может получиться кривой домик. Для крепления применяем саморезы и металлические пластины и уголки

На нижний пояс можно установить раскосы, которые придадут прочность конструкции, так, как показано на втором фото

Для крепления применяем саморезы и металлические пластины и уголки. На нижний пояс можно установить раскосы, которые придадут прочность конструкции, так, как показано на втором фото

На этапе конструирования каркаса важно не забыть предусмотреть место для дверки, через которую будем забирать воду и осматривать колодец

Собрав и установив конструкцию на колодец, начинаем обшивку, и отделку.

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

Ознакомиться с его техпаспортом и инструкцией по установке.
Проследить, чтобы труба была прямой.
Проверить длину силового кабеля и троса.
Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

объем выкачанной воды за единицу времени;
давление, которое создается в водопроводе при работе;
потребление тока устройством.

Особенности правильного выбора

Производители предлагают множество моделей оголовков, начиная традиционным и заканчивая современным вариантом.

Если рассмотреть стандартную крышку, то она будет выделяться сложным монтажом при устранении насосного оборудования.
Здесь не обойтись без откручивания болтов, иначе не снять крышку с обсадной трубы.
Также перед выполнением таких работ, систему отключают от электрокабеля, отсоединяя от трубы.
Поэтому для выполнения таких действий, нужно достаточное количество времени, ведь монтаж включает в себя осмотр оборудования. И если необходимо, и ремонт насоса.

Что же касается современных аналогов крышек, то они выполнены более удобным вариантом для потребителей. Оголовки имеют съемную центральную часть, не соединяющуюся болтами. А прикрепляемую клеммной коробкой. Благодаря ей электрокабель можно быстро и безопасно отключить от системы.

Верх для колодца без обшивки

Схема верха колодца. Один из простейших вариантов. В данном случае нужно следовать простой и понятной инструкции: сделать деревянную крышку с дверцей, на которую ставятся пара стоек. На этих стойках будет закреплена крыша колодца. В качестве кровельного материала отлично подойдет небольшой лист металлопрофиля. В данном случае можно значительно сэкономить не только время на строительство, но и денежные средства. Верх колодца будет отлично защищен от попадания нежелательного мусора и осадков.

Чтобы предотвратить расхождение строил, их необходимо скрепить ригелем с отступом в 300 мм от верхней точки.

Если вы хотите сделать колодец на своем участке максимально похожим на русский народный, можете построить домик, отделав не только кровлю, но и весь колодезный сруб. Готовая конструкция в завершении покрывается лаком по дереву.

Если есть желание, вы можете сделать на своем участке настоящий сказочный домик, украсив верх колодца изразцами, превратив его в нечто похожее на домик маленьких сказочных человечков — гномиков. Либо же вы можете окунуться в другую сказку, создав, к примеру, подобие лубяной избушки или пряничный домик. В общем, вариантов действительно много, и ваш полет фантазии почти ничем не ограничен.

Как сделать оголовок для скважины своими руками

Чтобы самостоятельно изготовить оголовок на скважину, нужно запастись:

листом металла (10 мм сталь);
6-8 болтов;
толстой проволокой или рым-болтами;
толстой резиной или несколькими слоями тонкой;
дрелью или сверлильным станком.

Чтобы вырезать идеально ровный круг лучше использовать не болгарку, а токарный станок. Он же поможет разметить оси отверстий.

Оголовок, изготовленный своими руками

Ход работы:

Из листа металла вырезается фланец (металлическое кольцо). Он будет одеваться на трубу, поэтому диаметр внутреннего отверстия должен быть чуть-чуть больше, чем скважина.
Такого же размера, что и фланец, вырезается верхняя крышка (металлический блин).
Две детали складываются вместе, зажимаются тисами или струбцинами, в них сверлятся отверстия.
В крышке высверливаются два отверстия: под кабель и под штуцер для напорной трубы. Приваривается штуцер.
Если насос тяжёлый, можно сверху приварить петлю из толстой проволоки (чтобы удобнее было поднимать). Если же оборудование бытовое, лёгкое – это совсем не обязательно.
С внутренней стороны крышки приваривается крепление насоса (это может быть рым-болт, петля из проволоки или крючок).
Из резины вырезается точно по размеру фланца кольцо.
Измеряется глубина скважины. Подбирается длина тросика (насос – в метре от дна).
Крепятся все детали: трос, напорная труба, провод.
Через каждые 1,5 м. трос, трубу и провод стянуть изолентой, или пластиковыми хомутами.
Резиновый уплотнитель располагается между фланцем и крышкой. Всё одевается на трубу.
Три детали вместе равномерно стягиваются болтами.

Держаться такая конструкция будет за счёт того, что резиновая пластина увеличится в размере, а вниз будет тянуть вес насоса.

Выбор материала для оголовка колодца

Современный подход позволяет сделать конструкцию колодца невидимой, расположив все узлы в кессоне под землёй, но такой выгодный элемент ландшафта нельзя упускать тому, кто любит украшать участок.

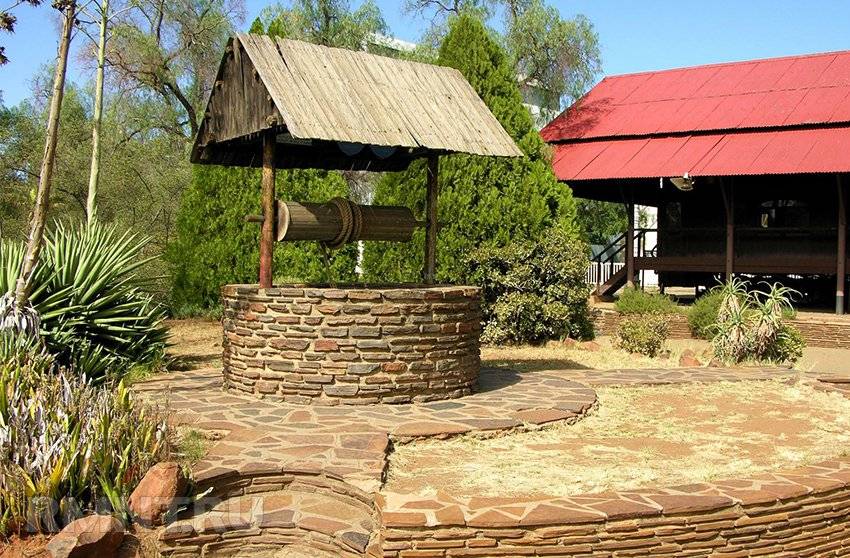

Камень. Смотрится солидно и мощно. В свою очередь, каменные оголовки можно подразделить на два вида:

Каменные. Выложены «с нуля» вокруг колодца.

Имитация. Верхнее кольцо служит основой для декоративной облицовки.

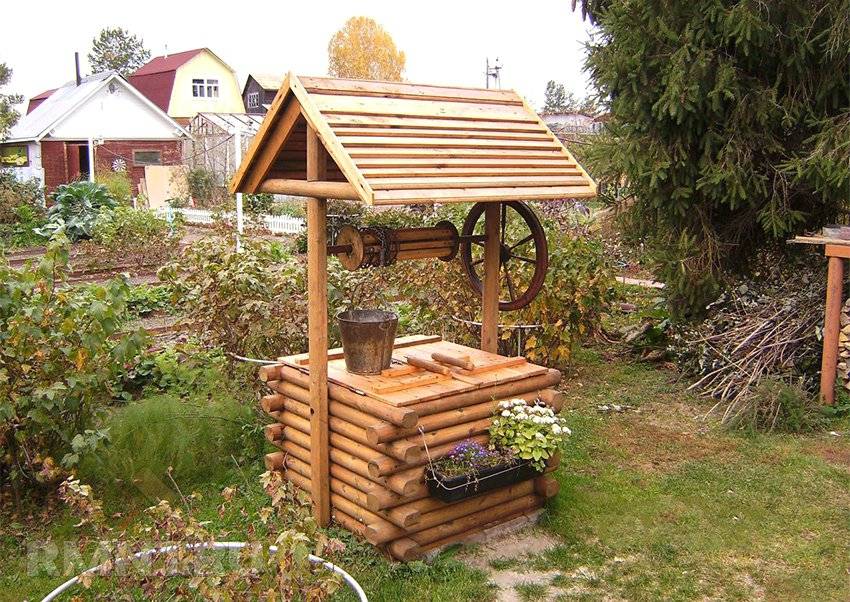

Дерево. Прекрасно смотрится на фоне рубленого деревянного дома. Подразделяются на:

Бревенчатые (брусовые). Созданы тем же способом, что и стены дома.

Обшитые. На основу закреплён каркас, на который нашиты панели, блокхаус, сайдинг или доска.

Каким бы ни был материал отделки оголовка, существует ряд требований, которые предъявляются к этой разновидности водозаборных сооружений:

Надёжные стенки. Отделка должна быть крепкой, в идеале по верхнему контуру запустить армопояс или стяжку основы и отделки в виде столешницы или опорной площадки. Она защитит отделку от воды и позволит ставить ведро.

Крышка. Позволит предотвратить несчастные случаи с детьми и животными и сохранит чистоту воды от мусора. В ней следует расположить отверстие или люк для шланга.

Утепление. В районах со среднезимней температурой ниже -18 °С придётся делать утепление, либо подбирать теплоизолирующий материал. При мягких зимах (выше -18 °С) утепление не потребуется.

Грузоподъёмный механизм (для ведра с водой). Обычно это рама и вороток. Их необходимо предусматривать в конструкции с самого начала.

Далее мы рассмотрим нюансы и особенности всех традиционных видов строительства и отделки надземной части колодца.

Оголовок для колодца своими руками
