Оголовок для скважины своими руками - устройство и порядок монтажа

Функции оголовка

Для того, чтобы его правильно установить и тем более сделать самому, нужно ясно понимать, что данный механизм делает вообще, какова его функция.

Итак:

Он должен быть полностью герметичный. Основная функция, это не допустить попадания посторонних предметов в систему

Поэтому даже если вы делаете самодельный, уделите этому особое внимание;
Происходит увеличение дебета скважины в целом;
Служит надежной защитой от проникновения талых вод и пыли;
Защищает от промерзания скважину в холодное время года;
С его помощью делается крепление проводки и на нег подвешивают насос;
Служит преградой для кражи оборудования;
Используется в качестве переходника при переходе трубы в другой диаметр.

Последовательность установки оголовка на скважину

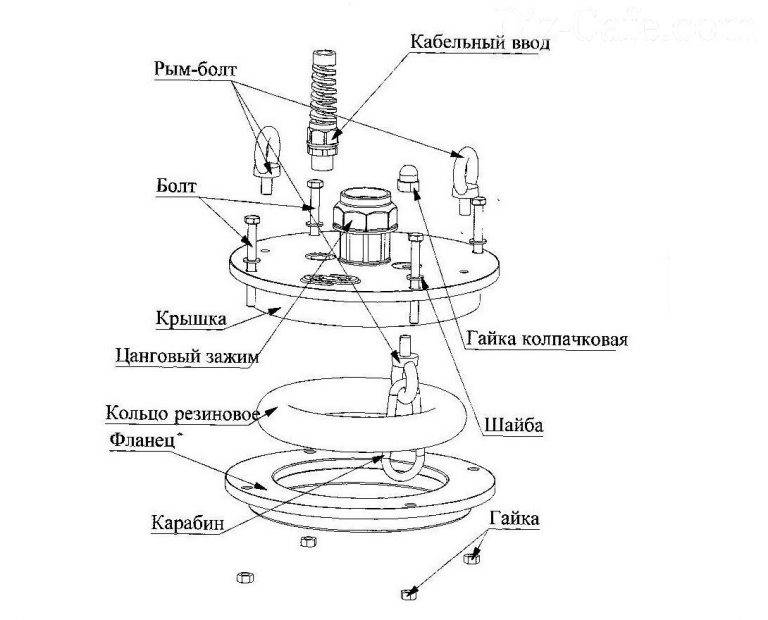

состоит из следующих элементов:

металлический или пластиковый фланец;
прочная специальная крышка;
уплотнительное резиновое кольцо;
крепёжные элементы;
карабин для крепления троса погружного насоса.

Для улучшения использования оголовка с наружной стороны крышки обычно наваривается 2 рым-болта, такой же крепёжный элемент фиксируется и с внутренней стороны заглушки. Установка крышки на скважину должна выполняться только при помощи специальных крепёжных элементов, которые обязательно очень плотно затягиваются. Благодаря этому можно избежать использования сварочного аппарата. При этом резиновый уплотнитель должен зажиматься между фланцевым изделием и крышкой.

Для качественной фиксации насосного оборудования, нужно поднять крышку за прикреплённые снаружи рым-болты. Для этого подойдёт любое доступное подъёмное устройство, которое найдётся у домовладельца. Фиксация троса выполняется посредством специального карабина. При этом для самостоятельного монтажа оголовка на скважину существует определённая последовательность несложных манипуляций.

Выполняется обрезка обсадной трубы в перпендикулярном направлении.
С образованного среза устраняются все заусенцы и неровности.
Качественно зачищается внешняя поверхность обсадного патрубка.
Очищенная и обезжиренная поверхность вскрывается краской противостоящей образованию коррозии.
К погружному насосу подсоединяется напорная труба из пластика.
К насосу подсоединяется электрический кабель и трос необходимой длины, которые стягиваются с помощью специальных хомутов.
Незадействованный конец троса пропускается через рым-болт, который располагается с нижней части оголовка и прикрепляется к специальному карабину.
Через крышку пропускается труба подачи воды из скважины и кабель.
Фланец и уплотнительное изделие надеваются на край обсадной трубы.
Погружное насосное оборудование опускается в скважину.
Крышка монтируется на своё место.
Уплотнительная резинка и фланец поднимаются на уровень крышки.
Крышка и фланец стягиваются с помощью крепежа.

Благодаря специальному «секретному» устройству болтов скважина будет защищена не только от проникновения посторонних предметов, но и от кражи насосного оборудования и его составных частей злоумышленниками.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

доступная цена, малый вес;
стойкость к возникновению коррозии;
устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

устойчивость к перепадам температур;
повышенный срок эксплуатации;
высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.

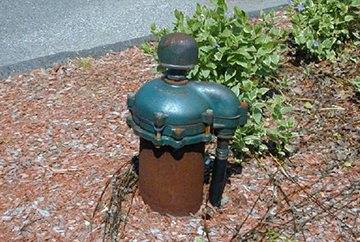

Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

ОС – оголовок скважинный;
152 –диаметр обсадной трубы в мм;
32 – диаметр переходника для подсоединения водозаборной трубы;
П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.
Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Компоненты оголовка

Приобретение оголовка не составит труда, т. к. в специализированных магазинах можно найти приспособления различного калибра

Первым на что необходимо обращать внимание при выборе оголовка – диаметр обсадной трубы. Он не должен быть узким или широким

Материалом для изготовления оголовка может служить пластик, сталь или чугун. Они одинакового хорошо выполняют свое предназначение, но выдерживают различную нагрузку. На пластиковый можно навесить около 200 кг, чугунный рассчитан на вес больше 500 кг, а стальной выдерживает именно столько. По прочности выигрывают металлические изделия. Если скважина на песок и не превышает 50 м, тогда можно свободно остановить свой выбор на пластиковом или стальном варианте.

Когда речь идет об артезианской скважине, где глубина минимум в два раза больше, тогда потребуется изделие, которое способно выдержать значительный вес трубы, кабеля и насоса. В некоторых случаях этот вес превышает 300 кг. При этом стоит помнить, что он статический и постоянный. Для таких ситуаций отличным будет чугунный оголовок. Выбрав несколько понравившихся вариантом, можно сверить технические данные, которые указаны в паспорте и остановить свой выбор на одном из них.

Оголовок, как правило, состоит из двух частей. Нижняя фиксируется на обсадную трубу скважины, а верхняя является крышкой, которая прочно прикручивается к телу. В последнем элементе содержатся специальные отверстия, через которые можно осуществлять прокладку различных коммуникационных проводников. Между крышкой и телом помещается прокладка, которая способствует герметичности. В комплекте с некоторыми изделиями поставляются герметичные вводы для кабеля, специальные болты для крепления и переходные штуцера. Крышка может быть оборудована откидными болтами. Они представляют собой кольцо резьбой. Такой болт может выполнять функцию фиксатора крышки, а также удерживать трос, на котором подвешен насос. Последний находится с внутренней стороны крышки.

Два болта могут быть смонтированы поверх оголовка для демонтажа крышки. В некоторых случаях задачу приходится выполнять с помощью лебедки, т. к. вес конструкции с трубой и насосом слишком большой для одного человека. Ввод для кабеля представляет собой резиновый уплотнитель, который исключает перегибание кабеля. Если скважина находится не рядом с домом, тогда есть смысл подумать о защите конструкции. Для этой цели могут применяться замки или болты с особым механизмом откручивания. Для продолжительной службы во влажной среде металлические компоненты могут быть выполнены из нержавеющей стали или покрыты слоем пластика, который блокирует попадание влаги к металлу.

Для простоты идентификации на изделие наносится маркировка, по которой можно судить о характеристиках. Например, можно встретить такое обозначение ОС-160/40. Первые буквы как раз и говорят о названии предмета – «оголовок скважинный». Цифра 160, которая стоит первой указывает на диаметр обсадной трубы скважины, для которого предназначено изделие. Может стоять одна или диапазон цифр, последний указывает на универсальность прибора. Вторая цифра информирует о том, какая труба от насоса может быть совмещена с оголовком. Если в конце маркировки стоит буква «П», то она информирует о материале изготовления. В данном случае это пластик, если буква отсутствует, то это означает, что изделие выполнено из металла. Цена на хороший оголовок находится в пределах от 5 тыс. рублей. Если кто-то заявляет цену ниже, то есть смысл задуматься о качестве оголовка.

Плюсы и недостатки самодельного оголовка

Простейшая самодельная крышка на скважину представляет собой кусок полиэтилена, закрывающий скважину сверху и примотанный проволокой или веревкой к обсадной трубе. Полиэтиленом укутывают оголовок дачники по окончании дачного сезона, после того, как убраны насосы и шланги. Такое примитивное устройство плохо защищает даже от непогоды и с большой долей вероятности, перед использованием, скважину придется промывать.

К плюсам данного метода относится его крайне низкая стоимость. Это единственный плюс.

К недостаткам импровизированной крышки относится ее не герметичность. Правильная крышка должна обеспечивать надежное и плотное закрытие оголовка обсадной кессонной трубы, полностью исключая попадание грунтовых вод, песка и мусора.

Металлические оголовки привариваются или крепко присверливаются к обсадной трубе, потому случайные шалости и засорение скважин из озорства исключаются.

Герметичная крышка тем более необходима при проведении работ по утеплению водозабора на зиму. Устройство приямка, засыпка утеплителя, проведение подземных водных коммуникаций, все это невозможно себе представить без грамотно организованной защиты чистоты скважины.

Самостоятельный монтаж оголовков

Общая схема правильной установки оголовка в кессоне

Установка оголовка на скважину предполагает выполнение всех работ в определенной последовательности. Инструкция в таблице позволит вам разобраться в основных моментах и не пропустить важные операции:

Иллюстрация	Этап установки
	Начало установки. На обрезанный край обсадной трубы надеваем фланец. Уплотняем соединение с помощью резинового кольца, с усилием натягивая его на обсадную трубу.

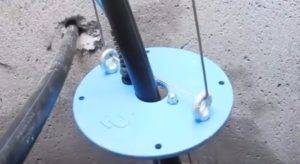

	Подготовка крышки. Через отверстия в крышке пропускаем шланг для подачи воды и кабель питания. Трос с подвешенным насосом вначале пропускаем через кольца на крышке, а затем, когда будет полностью отмерена длина, фиксируем на карабине.
	Фиксация шланга. Устанавливаем крышку на горловину обсадной трубы, после чего надеваем на шланг фитинг. Сгоняем фитинг к отверстию в крышке и фиксируем его, плотно прижимая прокладку.
	Фиксация питающего кабеля. На кабель питания надеваем уплотнительный элемент, который вставляем в отверстие крышки.
	Закрепление крышки. В крепёжные отверстия вставляем болты. Равномерно затягиваем их, герметизируя узел.

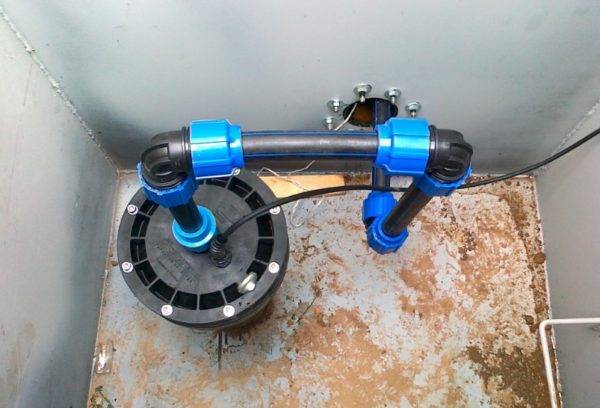

Смонтированная конструкция внутри кессона

Назначение устройства

Говоря простым языком, оголовок является крышкой для скважины. При помощи его защищают верхнюю часть обсадной трубы от воздействия различных негативных факторов извне.

Конечно, можно и не приобретать оголовок, заместив его емкостью, которой укрывают скважину сверху. Бывает и так, что трубу оборачивают полиэтиленовой пленкой. Но этих приспособлений все же недостаточно для долгосрочной службы, так как они не защитят устройство от различных насекомых или в случае весеннего паводка. Еще оголовок понадобится для удобства монтажа насоса, кабеля и прочих приборов. Поэтому не нужно недооценивать необходимость этого механизма.

Преимущества установки:

предотвращение загрязнения воды;герметичность верхней части скважины (защита от залива ненужной жидкости);фиксирование водопровода или погружного насоса;исключение попадания в шахту различных мелких вещей;предотвращение хищения оборудования скважины или насоса.

По этим причинам стоит установить оголовок. Более того, использование всей конструкции будет проходить значительно легче с наличием этого полезного устройства.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Когда нужен оголовок для скважины

А нужен ли оголовок вообще? Многие просто накрывают трубу плёнкой, пластиковой бутылкой или куском резины.

На самом деле такой подход непрофессионален и служит только до поры до времени.

Оголовок нужен скважине так же, как компьютеру антивирусная программа: без неё, может быть и можно, но каждый понимает, что с ней лучше.

Например, талые и паводковые воды – серьёзная угроза качеству питьевой воды, они не должны затекать в скважину! Можно было бы обезопасить водопровод, сделав высокую трубу, но если вода идёт в дом, зимой она перемёрзнет. Поэтому скважины наоборот делают в приямках и небольших бетонных колодцах ниже уровня промерзания. Защитить такую скважину можно только наглухо закрыв её.

Оголовок выполняет следующие функции:

Главное – это защитная. Пыль, осадки, грязь, талые воды, насекомые, мыши и прочее, могут попасть в питьевую воду, а она должна быть идеально чистой.
Эстетическая. Скважина с оголовком выглядит завершённой и аккуратной.
Упрощает крепление насосного оборудования. Всё продумано, герметично, делается быстро и просто без применения сварки.
Увеличение дебита скважины (дебит – это количество воды, которое может дать скважина за час).

Когда насос откачал часть воды, создалось пустое пространство. Оно чем-то должно заполниться и, как правило, заполняется воздухом, а вода вновь поступает из водоносного слоя медленно. Если же установлен герметичный оголовок, возникает разряжённость, которая способствует «вытягиванию» подземных вод.

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

Ознакомиться с его техпаспортом и инструкцией по установке.
Проследить, чтобы труба была прямой.
Проверить длину силового кабеля и троса.
Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

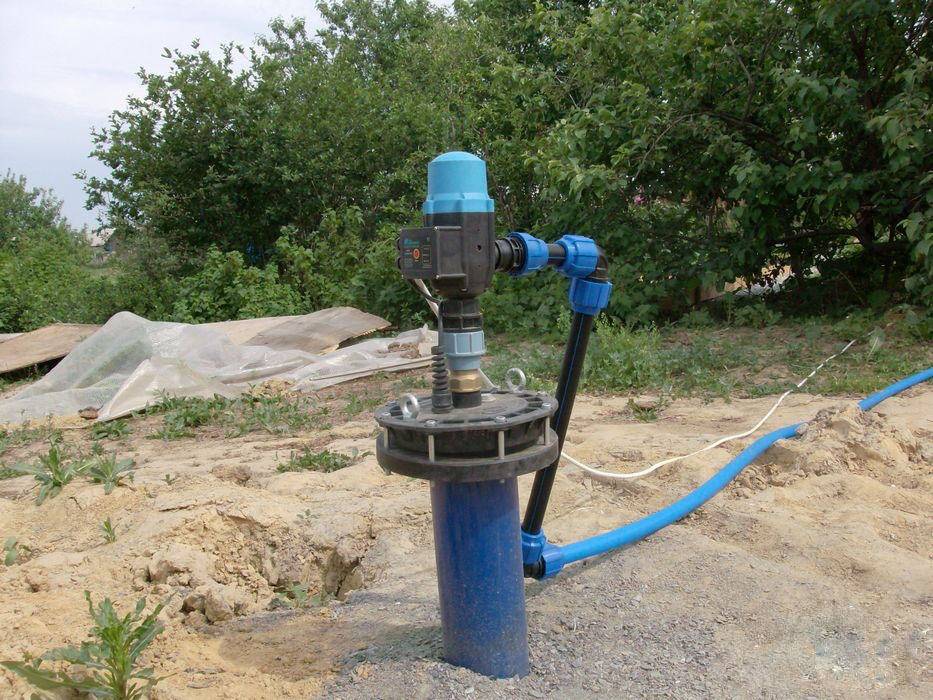

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

объем выкачанной воды за единицу времени;
давление, которое создается в водопроводе при работе;
потребление тока устройством.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.
