Дренаж участка на глинистых почвах своими руками: разновидности

Поверхностный линейный дренаж

Избыток влаги на участке загородного дома может стать причиной множества проблем. Постоянная грязь, разрушающийся фундамент, затопленный подвал и болезнь культурных растений – все это результат повышенной влажности. Сделанный по всем правилам дренаж участка поможет избавиться от лишней воды и обезопасить постройки от разрушения.

Разновидности дренажных систем

  • Поверхностная — предназначена для отвода воды появившейся после дождей или таяния снега.
  • Глубинная – устраивается на участках с высоким уровнем глубинных вод.

Поверхностная система дренажа в основном устраивается на глинистых почвах и подразделяется на линейную и точечную. Линейная представляет собой систему канав и лотков, расположенных с небольшим уклоном к месту сбора воды. Для придания эстетичного вида дренажной системе, лотки закрываются декоративными решетками. В точечной системе дренажа сбор воды происходит водосборниками, расположенными в местах наибольшего скопления влаги –под стеком водосточных труб, низких местах участка, возле водопровода, находящегося на улице. Водосборники соединяются между собой трубами, по которым вода отводится в дренажный колодец.

Устройство глубинного дренажа

  • Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
  • По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.

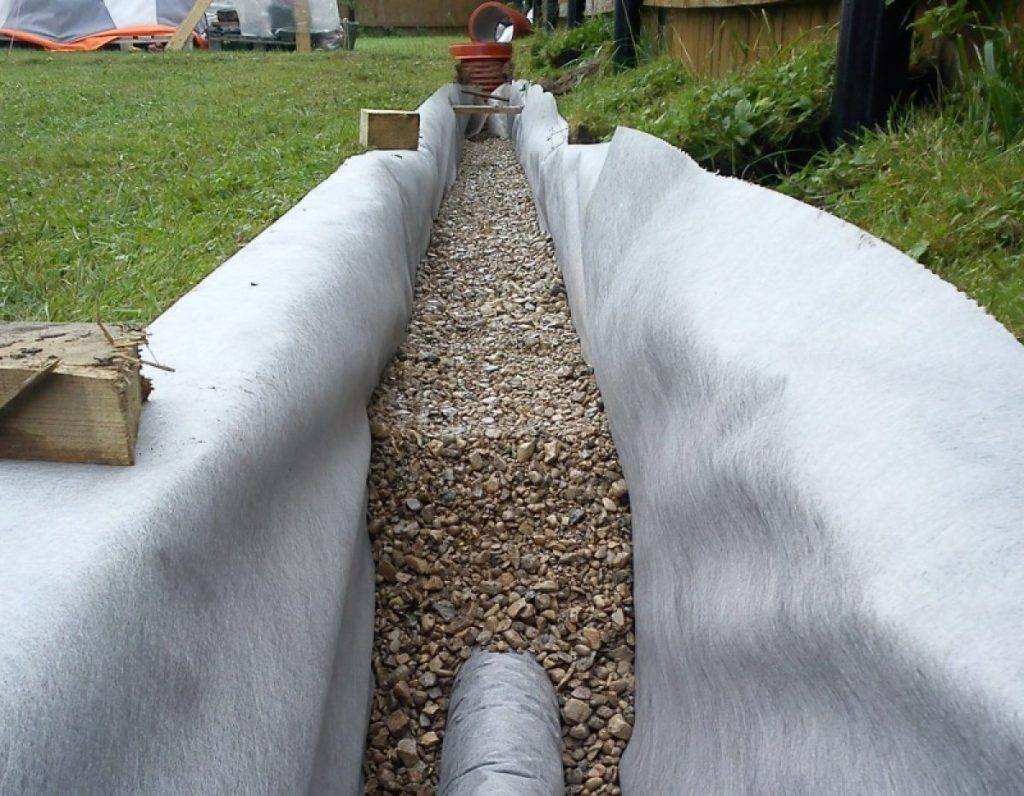

  • На дно траншеи по всей длине уложить геотекстильную ленту.
  • Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
  • Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
  • Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
  • По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.
  • Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
  • Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
  • Оставшееся пространство засыпать грунтом, находящемся на участке.

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками. Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Поверхностный линейный дренаж Поверхностный линейный дренаж Избыток влаги на участке загородного дома может стать причиной множества проблем. Постоянная грязь, разрушающийся фундамент, затопленный подвал и болезнь культурных

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

  • лотки;
  • пескоуловители;
  • трубы;
  • геотекстиль;
  • колодцы;
  • расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

  • оцинкованная сталь;
  • чугун;
  • пластик;
  • бетон;
  • полимербетон;
  • железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

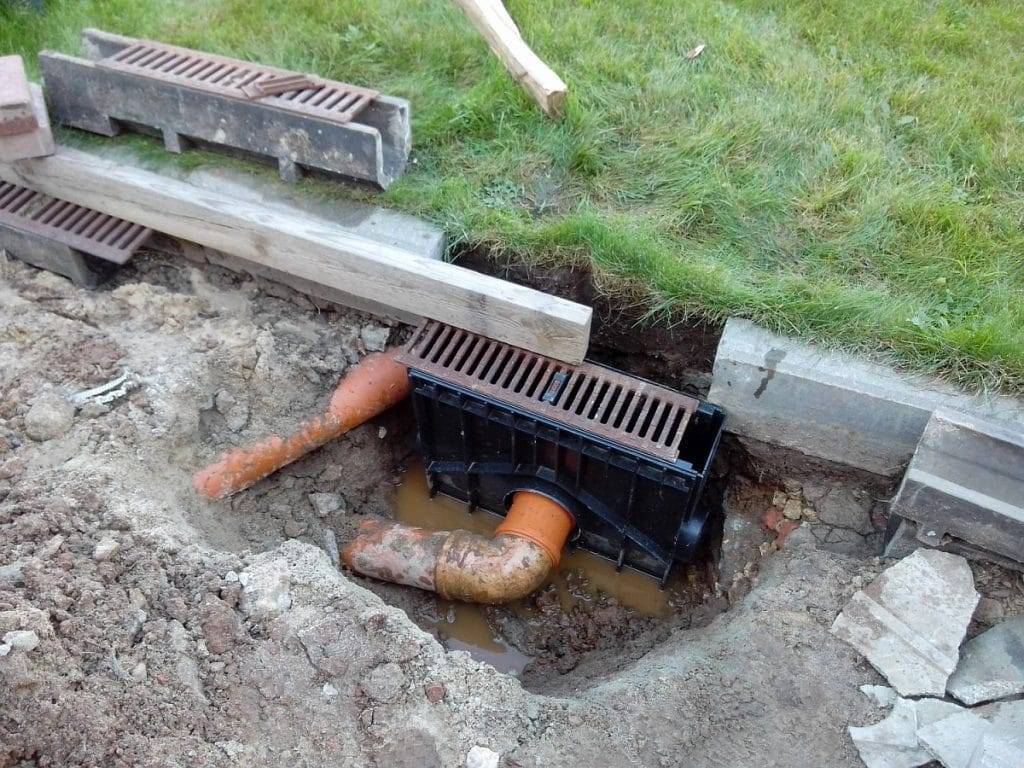

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

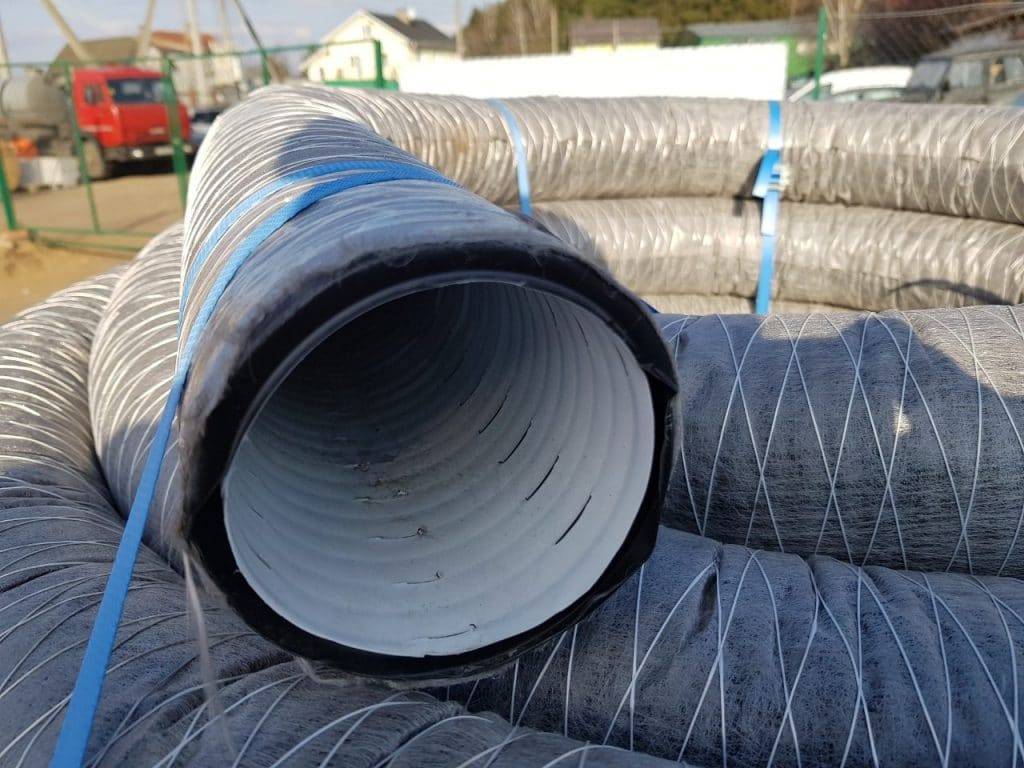

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

  • асбоцементные;
  • керамические;
  • полимерные (высокого и низкого давления);
  • пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

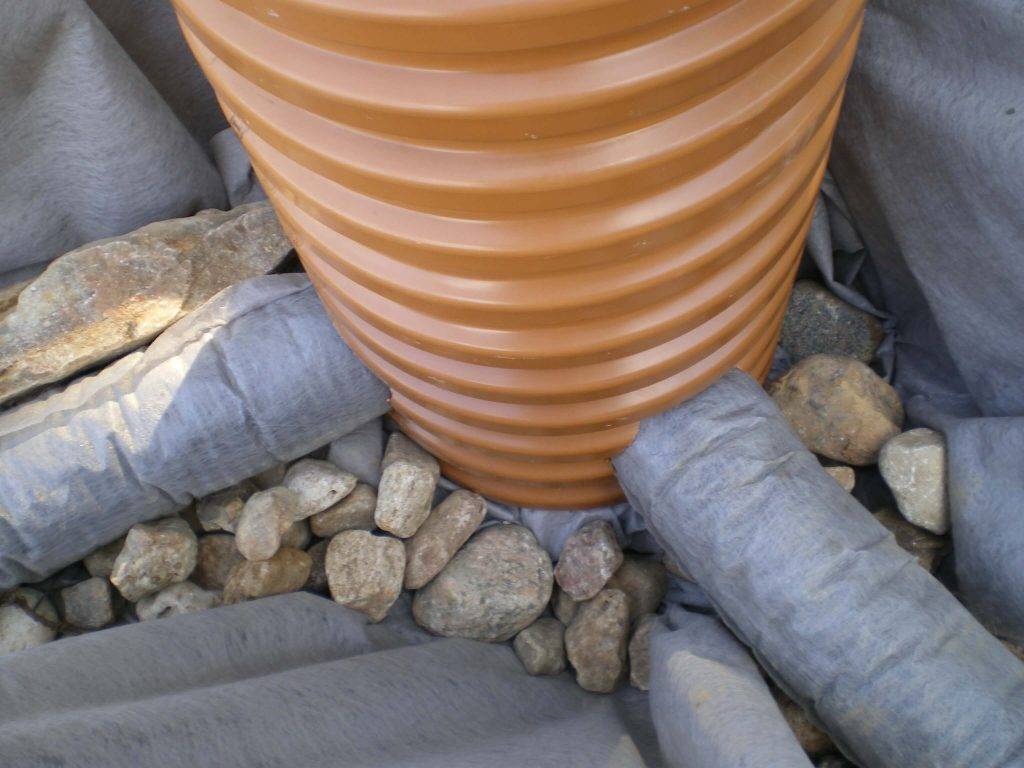

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

  • бетонные;
  • пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

  • поворотная – на месте поворота трубы;
  • поглотительные – подземные без наружной части;
  • водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Классификация по конструкции

И поверхностный, и подземный дренаж могут иметь различное конструктивное исполнение. Поверхностные бывают такого вида:

  1. Линейные;
  2. Точечные.

В большинстве современных домов устанавливаются линейные дренажи, они максимально эффективны в работе. В них дрены помогают уводить паводковые воды от фундамента, деревьев, подсобных помещений посредством земляных каналов. Эти каналы могут уходить в септик или выводить излишнюю жидкость просто за пределы участка.

Фото — поверхностный

Точечные или местные более просты в создании. Они располагаются только в низинных точках участка, благодаря чему не требуют больших затрат средств и сил для обустройства. Представляют собой не привычные дренажи, а скорее отдельно установленные колодцы, которые могут быть открытого и закрытого типа. Помимо этого многие специалисты рекомендуют создавать искусственные углубления вдоль подпорных стенок, наружных канализаций и водопроводов и т. д.

Виды подземных систем:

  1. Вертикальные;
  2. Горизонтальные;
  3. Комбинированные.

Вертикальные считаются самыми сложными из всех описанных видов. Они представляют собой сложную конструкцию, в которой в качестве ливневых дренов установлены вертикальные шахты. Из них вода попадает в магистраль, откуда выводится в септик.

Фото — схема вертикального

Горизонтальный дренаж – это простая система, подобная поверхностной, но установленная на более высокой глубине. Он может быть засыпным, закрытым дорожками или оборудованным специальными трубами с отверстиями. Все эти типы часто применяются для создания естественного осушения земли.

Фото — комбинированный

Видео: Как сделать дренаж почвы на даче https://www.youtube.com/watch?v=rgEwEd4AtHU

Изучение участка

Любой дизайнер, архитектор или просто опытный строитель не будет сомневаться, что именно следует сделать сразу при освоении нового участка. Раньше всего требуется провести дренаж, если он, действительно, необходим. А потребность в таких мероприятиях возникает практически в любом случае. Но дренаж на дачном участке или на загородном объекте под застройку подразумевает неизбежно очень крупные земляные работы. Потому для экономии средств и для сохранения сформированных ландшафтов в целости такие работы проводят в самом начале и только после тщательного исследования.

Нет на всем земном шаре двух одинаковых в плане насыщенности водой и рельефа территорий. Судить о своей земле по владениям, расположенным даже совсем рядом — опрометчиво. Предварительное изучение как сухой внешне, так и болотистой местности включает непременно топографическую съемку пространства.

Крайне важно определение слоев грунта, их минеральной природы, величины фракций, глубины и чередования. Вскрыть необходимые сведения помогает разведывательное бурение

Только профессионалы смогут разобраться, где именно бурить, сколько скважин пробивать и на какую глубину. Планирование дренажного поля немыслимо и без скрупулезного анализа физико-химических свойств почвы. Определение этих параметров (для образцов с разных глубин) производится в специализированной лаборатории, имеющей сертификат на такие проверки.

Огромное значение имеют подземные воды и выраженность их сезонных, многолетних колебаний. В распоряжении специалистов — не только данные геологоразведки на конкретной территории, но и установленные за многие десятилетия эмпирические закономерности, анализ водоносных горизонтов в различных местностях.

Но, кроме механической нагрузки и простого промокания, грунтовая вода может воздействовать на конструкции, на растительные культуры и иначе. В процессе исследования проверяется химическая, микробиологическая безопасность почвенных вод. Давно известно, что они взаимосвязаны между собой и с надземными водами на больших расстояниях, вовлечены во всемирную циркуляцию.

Потому точная проверка нередко обнаруживает «сюрпризы», пришедшие издалека. Если не учесть кислотно-щелочного баланса, наличия газов и микроорганизмов, можно столкнуться с неприятными последствиями уже через несколько лет.

Что самое плохое, исправить положение дел намного дороже и тяжелее, чем своевременно отказаться от ошибочных решений, или избрать обходной путь.

Поводом для тревоги и для усиленного дренажа могут быть такие растения на участке, как:

  • рогоз и похожий на него камыш;
  • конский щавель;

  • болиголов;
  • наперстянка;
  • крапива.

О том же свидетельствует и наличие яркой травянистой зелени на фоне многодневной засухи. А также беспокоиться надо, если в вечерние часы постоянно обнаруживается туман, если дождевые воды застаиваются. Но геологоразведка обязательна в любом случае — даже когда обнаружена плесень в фундаменте, когда участок зарастает мхом и лишайниками, а почва пропитана сыростью. И даже — при расположении участка в затапливаемой низине.

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

  • Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
  • Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
  • Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
  • Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.
