Как крепить бойлер на стены из разных материалов

Как повесить бойлер на деревянную стену. Как закрепить водонагреватель на деревянной стене

Установка водонагревателя

Покупка бойлера значительно облегчает жизнь домочадцев, делает ее более комфортной. Грамотное крепление водонагревателя к стене положительно скажется на сроке службы техники. Качество работы напрямую зависит от того, какая поверхность будет основой для установки. Только прочный материал способен выдержать требуемую нагрузку. В остальных случаях понадобятся дополнительные крепежи. Немаловажен тип нагревательного элемента.

Виды водонагревателей

Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:

  • электрические – нагрев происходит при помощи подключения к электросети;
  • газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
  • с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.

Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей

Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака

Требования к держателям водонагревателя

Каждый производитель заботится о том, чтобы в комплекте шел крепеж для бойлера. Чаще всего используются крюки из стали длинной 80 – 120 мм, диаметром не менее 10 мм с пластмассовыми дюбелями. Стоит заметить, что бойлеры, которые крепятся на стену, имеют специальные проушины, способствующие правильной фиксации. Бывают ситуации, когда крепежей в наборе нет. Тогда их приходится покупать на рынке и подбирать так, чтобы диаметр был такой же, какой имеет пластина с проушинами. На отштукатуренной стене можно применить десяти миллиметровые винты с пластмассовой частью не более 8 мм.

Монтаж водонагревателя на различные стены

Чтобы осуществить качественное крепление бойлера к стене, нужно уточнить, из какого материала она сделана. Казалось бы, незначительный нюанс, но он существенно влияет на дальнейшую эксплуатацию агрегата. Тем более, что нередки случаи обрушения стен из-за тяжести висящего бойлера. Если объем бака составляет 100 литров, крепеж водонагревателя осуществляется только на бетонное основание, способное выдержать подобные нагрузки.

Как только подготовительные работы будут выполнены, можно начинать монтаж нагревателя своими руками:

  1. Нужно помнить о том, что расстояние между баком и потолком должно быть не менее 20 см, поэтому на основании сразу ставится соответствующая метка.
  2. После измеряется длина от монтажной планки, которая находится на задней стороне аппарата, до его верха.
  3. От отметки вниз откладывается полученное расстояние и проводится горизонтальная линия при помощи строительного уровня. Таким образом, отмечается высота, на которой будет крепиться бойлер.
  4. Далее требуется найти точку, от которой потребуется отмерить расстояние до держателей. При установке водонагревателя в нише точка будет располагаться между стенами по центру. Когда монтаж происходит в комнате, то водонагреватель крепится в выбранном месте с учетом расстояния, требуемого для крепежных отверстий.
  5. От центральной точки в каждую сторону откладывается половина измеренного расстояния между держателями.
  6. Основание просверливается перфоратором. Глубина отверстия напрямую зависит от длины крепежного элемента. Чтобы прикрепить водонагреватель к стене из кирпича, лучше использовать пластиковые дюбеля с крючками. Они забиваются в подготовленные отверстия молотком, после чего вкручиваются крючки.

Как это работает

Электрические водонагреватели накопительного типа устроены достаточно просто. Обычно такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент – мощный ТЭН. Поскольку прибор предназначен для хранения горячей воды, его в обязательном порядке утепляют.

Внутри встроены две трубы: по одной из них производится забор холодной воды из водопроводной системы, по второй на контур ГВС подается подогретый до определенной температуры поток. Для регулирования работы прибора используется блок автоматического управления.

Основная особенность накопительного водонагревателя заключается в том, что он готовит к употреблению и содержит в себе запас горячей воды Водонагреватели накопительной разновидности обрабатывают объем воды, заданный объемом бака, и поддерживают ее температуру Питающиеся от электрической сети накопительные водонагреватели греют воду до 55 — 85° и держат нагрев на достигнутом уровне. Эти действия нуждаются в небольшом количестве электроэнергии Электрический бойлер даже емкостью в 150 л потребляет не более 1,5 кВт электроэнергии Водонагреватели накопительного принципа действия выпускают в вертикальном, горизонтальном, напольном и настенном исполнении Кроме электрических моделей производятся бойлеры, подключаемые к газовым, твердотопливным и жидкотопливным котлам Обе разновидности представляют собой два установленных друг в дружку бака. В электрических агрегатах между баками проложен утеплитель, в подключенных к котлам бойлерах через это пространство проходит нагретый котлом теплоноситель По мере расхода воды из внутреннего бака системы производится ее пополнение из сети холодного водоснабжения и постепенный нагрев до заданных параметров температуры

Этот комплекс устройств контролирует забор воды, температуру ее нагрева воды, включает и отключает ТЭН по мере необходимости. Также блок управления снабжен модулем автоматического отключения электропитания на случай, если внутри емкости отсутствует вода.

Недопустимо включать нагреватель, если ТЭН не покрыт водой, такая ситуация приведет к скорой поломке прибора.

А о том, как выбрать накопительный водонагреватель и не прогадать с выбором, можно прочесть в этой статье.

Эта схема наглядно демонстрирует принцип работы накопительного водонагревателя, а также общий порядок его подключения к системе водопровода в квартире

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Подготовительные работы перед установкой

Подключение электронагревателя самостоятельно вполне осуществимо, и не нужно обладать какими-либо особыми навыками. Процедура даст вам возможность сэкономить семейный бюджет при проведении ее самостоятельно.

Чтобы обеспечить правильное и безопасное подключение прибора, необходимо знать, как правильно установить водонагреватель накопительный.

При этом нужно соблюдать все требования, которые предъявляются к технике безопасности. Они применимы для всех мероприятий, связанных с проведением работ с электрическими устройствами.

Следует учесть эксплуатационные условия электрического оборудования и следовать всем инструкциями производителя, которые изложены в прилагаемой технической документации к прибору.

Приступая непосредственно к установке водонагревателя накопительного типа своими руками, следует:

  • место для монтажа выбрать так, чтобы прибор не мешал и одновременно к нему можно было беспрепятственно подойти, то есть решить, на какой высоте вешать накопительный водонагреватель;
  • выбрать оптимально подходящую стенку, чтобы зафиксировать бойлер. Необходимо учесть тот факт, что накопительный водонагреватель тяжелый сам по себе даже без учета воды, которая будет в нем греться, в связи с чем для правильной установки и подключения водонагревающего прибора нужно рассчитать нагрузку на применяемую стенку. Для этого прибегают к формуле: емкость бака умножается в два раза;
  • проверить проводку, убедиться, что в ней нет неисправностей и она пригодна к эксплуатации. Если есть необходимость, ее можно заменить (может даже частично);
  • осмотреть состояние и определить неисправности водопровода. Также следует подвести все необходимые коммуникационные системы к месту установки нагревателя. В том случае, когда трубы слишком изношены, самым правильным решением будет их замена частично либо полностью, прежде чем подключать водонагреватель накопительный. Местом для установки водонагревателя может быть туалет, кухня или ванная комната;
  • проверить целостность и полноту комплектации купленного прибора, прежде чем подключать его в систему.

Также советуем подготовить весь необходимый инструмент, который может понадобиться для проведения работ, и расходные материалы:

  1. перфоратор и набор сверл с насадками к нему, подобный инструмент имеется у большинства домашних мастеров;
  2. гаечные ключи необходимых размеров и в нужном количестве;
  3. ключи: трубный, разводной;
  4. измерительная рулетка;
  5. отвертки под применяемую фурнитуру;
  6. фум-лента, фитинги;
  7. плоскогубцы;
  8. труба металлопластиковая необходимого вам диаметра и длины, с этими параметрами стоит определиться заранее;
  9. запорные краны для корректного и безопасного подключения водонагревателя;
  10. тройники – несколько штук.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Особенности конструкции

Конструкция любого водонагревателя обязательно включает в себя крепления. Они варьируются в зависимости от того, куда устанавливается бойлер – на стену или на пол.

С напольным устройством все относительно просто. А вот монтаж к стене осуществляется при помощи стальных крепежных элементов на задней стороне корпуса бака для нагрева воды. В этом случае понадобятся дюбеля, размеры которых должны соответствовать креплениям на бойлере. Кстати, существуют устройства, требующие снятия задней панели. Дюбеля крепятся строительным пистолетом. Если такового нет, то нужно просверлить дыры под шурупы для крепежа с помощью перфоратора или дрели.

Обычно крепления – стальные крючки – входят в комплект вместе с водонагревателем. Детали стоит использовать лишь в том случае, если они качественные. Их диаметр должен превышать один сантиметр.

  • Косвенного нагрева. Особенность заключается в отсутствии ТЭНов, нагрев жидкости возможен от внешних источников. Конструкция может быть и настенной, и напольной.
  • Газовый накопительный. Жидкость находится в специальной емкости, греется за счет того, что сгорает газ. Рекомендуется доверить установку специалистам.
  • Электрический накопительный. Нагрев жидкости обеспечивают ТЭНы внизу бака, температура воды регулируется за счет термостата. Наиболее популярен в связи с простотой монтажа, подключения и эксплуатации.

Начнём с того, что нет ничего сложного в проведении процессов подключения водонагревателя

Просто есть определённые нюансы, на которые необходимо обратить внимание

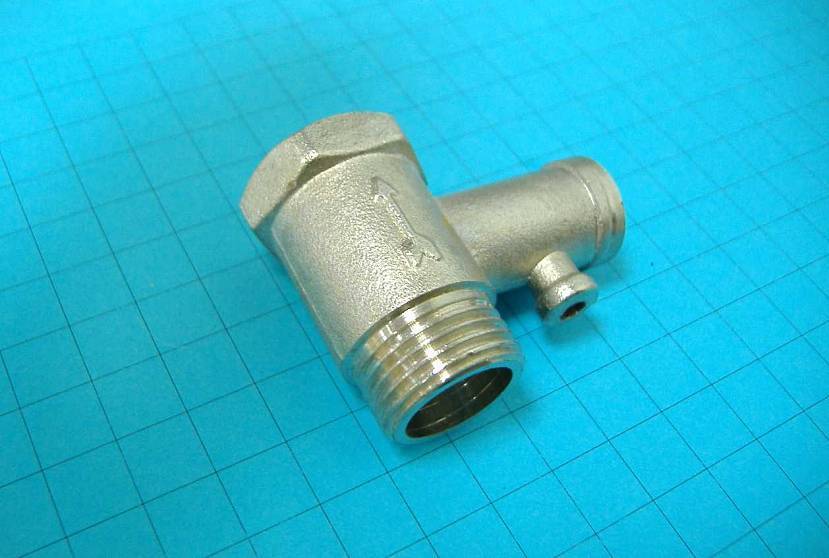

Во-первых, для подключения прибора к водопроводу, надо установить обратный клапан с диаметром, равным диаметру водопроводной трубы. Обычно этот элемент приходит в комплектации бойлера, но не всегда. Клапан – важный элемент, который обеспечит безопасную эксплуатацию водонагревательного прибора.

Сам клапан накручивают на бойлер

Обратите внимание, что на корпусе этого элемента нанесена стрелка. Она показывает направление движения воды. То есть от трубы к водонагревателю

То есть от трубы к водонагревателю.

Обратный клапан необходим для сдерживания воды, расположенной в баке, которая расширяется в процессе нагрева. То есть образуется избыточное давление, которое даст противоток воде из водопровода. Многие могут отметить, что в самом бойлере установлен термостат, который следит за температурой воды. Но именно он часто и не срабатывает, отрабатывая свой эксплуатационный ресурс.

То есть внутри бака нагрев воды происходит в этом случае бесконтрольно. Вода закипает, расширяется, образуются воздушные карманы, увеличивается давление внутри прибора. Именно с помощью обратного клапана и происходит сброс давления.

Итак, следующая процедура в процессе подсоединения бойлера к воде – это установка гибких шлангов, которые соединяют прибор с водопроводной сетью, и самого водонагревателя с краном или смесителем.

Теперь, что касается подключения к электричеству. Оптимальный вариант – формирование отдельного участка, соединяющего водонагреватель и распределительный щит. В последнем обязательно устанавливается отдельный автомат и УЗО. То есть сам электрический шлейф надо планировать ещё на стадии проектирования дома или его ремонта. Что касается розетки, то она должна быть влагозащищённой.

Крепление бойлера к стене

Прежде чем подключить накопительный бак к водопроводной системе, ему нужно обеспечить высококачественное крепление. Монтаж осуществляется так:

  • необходимо на стене обозначить точки, где будут расположены крепежные элементы. Метки должны соответствовать габаритным размерам нагревательного прибора и совпадать с местами крепления самого прибора;
  • следует при помощи перфоратора проделать отверстия нужного диаметра для дюбелей (в зависимости от конструктивных решений бака количество дюбелей может составлять два либо четыре);
  • поставить пластиковые дюбеля в отверстия, затем забить либо вкрутить крючки в них.

В процессе разметки необходимо учесть, что для надевания бойлера на подготовленные крепления водонагреватель необходимо слегка приподнять в соответствии с высотой крючка. В завершение бак навешивается на крюки.

Крепление должно быть надежным и выдерживать вес, который может быть до двух раз больше массы самого прибора. Установку бойлера целесообразнее всего производить на несущую стену. Размеры анкеров лучше применять следующие: до 10 мм в диаметре и порядка 100 мм в длину. Установка двух таких крепежей даст возможность выдержать нагрузку весом до трехсот килограмм.

Цены на бойлеры

Проблема возникает, если стены собраны из гипсокартона. Существует такой способ, как повесить водонагреватель на гипсокартон. Главный нюанс в том, что нужно крепление разместить на профиле или каркасе. Лучше сделать деревянные закладные, к которым впоследствии прикрепится кронштейн.

Если вес бака слишком велик, тогда нужно сделать полочку, которая будет служить главным несущим элементом.

Ответ на вопрос, как повесить водонагреватель в каркасном доме, схож с креплением к гипсокартону. В деревянной стене делаются специальные закладные ригели, на которые и устанавливаются крепления. При решении вопроса, как повесить водонагреватель на деревянную стену, позаботьтесь о пожаробезопасности, сделав изоляцию.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

  • снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
  • возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
  • нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
  • происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

  • верховодка – на этом месте лучше всего выкопать водоем;
  • на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
  • на глубине от 0,5 м до 1 м – таволга, канареечник, ;
  • от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
  • от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

  • при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
  • глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
  • если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
  • оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Особенности крепления водонагревателя бойлера на стену

При покупке накопительного бойлера у хозяина возникает две проблемы: как подсоединить и как закрепить к стене. Чаще второе действие сопровождается большим количеством вопросов. Это связано с материалом стены. Надежное крепление водонагревателя можно обеспечить только на твердом и прочном основании. Стены из мягкого материала требуют установки дополнительных крепежей.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Бетон

Для вкручивания анкера в бетон можно использовать даже пластиковый дюбель, вбитый внутрь просверленного отверстия. Удержит тяжелый бак, заполненный водой, шпилька с цангой. На стену из рыхлого бетона лучше закрепить щит.

Необходимые для работы инструменты

Быстро дюбелями на бетонной стене закрепить бойлер поможет строительный пистолет. Во всех других случаях потребуются следующие инструменты:

  • ударная электродрель или перфоратор с функцией сверления;
  • молоток;
  • болгарка с отрезным диском по металлу в случае изготовления рамки или стоек;
  • уровень, карандаш, рулетка;
  • гаечные ключи, пассатижи.

Из материалов понадобятся крепежные элементы, подходящие к материалу стены. Для самодельной конструкции готовят длинные шпильки с гайками и широкими шайбами, листовой металл толщиной 4 мм, профильную трубу.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

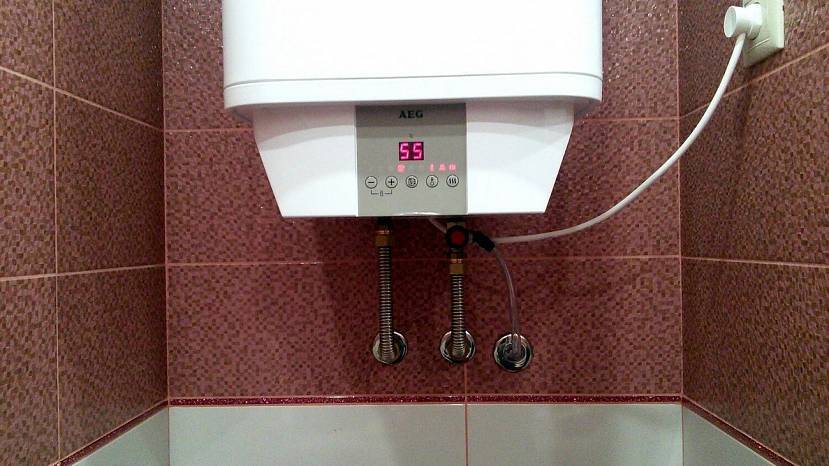

Подводка холодной и горячей воды к водонагревателю

Подводка воды к водонагревателю

Здесь все просто, главное не перепутать где вход холодной, а где выход горячей воды. Как правило, место подключения холодной воды на баке отмечается синим цветом, а горячей, соответственно – красным.

Чтобы совсем не запутаться, начать нужно с какого-либо одного подключения, например, с подачи холодной воды. На патрубок, выходящий с водонагревательного бака, наматываем паклю, смазываем ее силиконом или унипаком, после чего накручиваем тройник. На тройник с боковой стороны устанавливаем кран – это будет аварийный слив водонагревателя (предназначенное производителем сливное отверстие слишком мало, и чтобы слить через него бак понадобится не один час).

Теперь на нижнюю часть тройника монтируется сбросной клапан – это защита от избыточного давления и перегрева воды. Установить его нужно стрелкой вверх – одновременно, этот клапан не дает холодной воде вытекать из бойлера в случае исчезновения ее в центральном водопроводе. Ну и, конечно же, отсекающий кран, устанавливаемый в самом низу конструкции.

Это все, что нужно сделать на этом этапе. Дальше устанавливается резьбовой переходник и при помощи трубы подключается к квартирному водопроводу.

Теперь горячая вода. Здесь кроме отсекающего крана больше ничего не нужно. Сразу после него через резьбовой переходник бак подключается к горячему трубопроводу квартирной разводки.

Установка водонагревателя

Проточные водонагреватели Термекс, благодаря своим размерам, можно устанавливать над раковиной, что существенно сэкономит место в помещении. Нагрев воды происходит в колбе из металла.

Ввиду использования мощных нагревателей, для проточного бойлера стоит сделать отдельный автомат.

Таким образом, общая проводка в доме, квартире всегда будет исправной и не зависеть от включения агрегата.

Схема установки водонагревателя может быть временной или стационарной. В первом случае водопровод с холодной водой соединяется с тройником, после чего совмещается с водонагревателем.

Тройники должны быть врезаны отдельно под холодную и горячую воду. За тройниками устанавливаются запорные краны.

Входной патрубок проточного бойлера нужно соединить с водопроводной трубой с холодной водой.

Выходной патрубок соединяется с краном, через который подается уже нагретая вода.

Герметичность системы проверяется в обязательном порядке при временном, стационарном подключении.

Для этого нужно включить одновременно кран с горячей водой на душе, в ванной, на кухне. Если нет протечек, то можно включать электричество.

Накопительные водонагреватели Термекс не предъявляют к проводке таких требований, как проточные.

Установка и подключение требует использование схемы, при которой подача воды может осуществляться одновременно в кран, душ.

Установка такого вида бойлера своими руками несложная, если есть необходимые инструменты. На стену наносится разметка, где будет располагаться водонагреватель.

После крепления бака на стене нужно будет подключить воду, установить предохранительный клапан.

При соединении водопровода стоит следить, чтобы клапан был закрытый. После того, как пройдет монтаж всей системы, проводится проверка работы водонагревателя Термекс.

При проверке все соединения частей трубопровода должны быть герметичные, а из крана должна пойти прогретая вода.

Чтобы посмотреть наглядно, какова схема установки нагревателя воды Термекс своими руками, можно посмотреть видео в нашей статье.

Выдержит ли тонкая стена бойлер ?

#1 Выдержит ли тонкая стена бойлер ?

Сообщение » 02 июн 2009, 22:21

Сообщение » 02 июн 2009, 22:23

Сообщение » 02 июн 2009, 22:58

Сообщение » 02 июн 2009, 23:01

Сообщение » 02 июн 2009, 23:13

Выдержит и не такую нагрузку, тем более что на четырёх опорах !

Добавлено спустя 1 минуту 24 секунды:

Балтика писал(а):

Так это короб, за ним капитальная стена, гайки не закрутишь!

Сообщение » 02 июн 2009, 23:17

Сообщение » 02 июн 2009, 23:18

Сообщение » 03 июн 2009, 13:33

Макс писал(а):

Если так , то ладно, ну у нас таких нет . Кстати — тогда длинным сверлом и до капиталки — там какое расстояние ? потом уже крепить соответственно. Была вроде тема то ли про раковину, толи еще про что-то ( не помню)

Сообщение » 03 июн 2009, 20:16

Сообщение » 03 июн 2009, 20:17

Сообщение » 03 июн 2009, 22:19

Сообщение » 03 июн 2009, 22:49

Сообщение » 03 июн 2009, 23:13

Алёша,Алёшенька,сынок писал(а):

Алёшенька, держит. гудно! Но береженного бог бережёт, я всегда капитально делаю. Анкера, шпильки, если сомнения какие. сварю из ст. уголков кронштейны.

Сообщение » 04 июн 2009, 01:05

Сообщение » 04 июн 2009, 22:29

А я планировал подстраховаться: под потолок в противоположные стены вогнать уголок, а с него опустить приваренные две полосы по обе стороны бойлера, но к передней стороне бойлера ближе. И перпендикулярно к этим полоскам прикрепить перемычку (тоже полоса) почти под бойлер. А в это «почти» — плотную резиновую полосу. Всю конструкцию белой эмалью покрасить. Уважаемые специалисты, по Вашим советам 4:3 в пользу, что всё обойдётся без подстраховки. Приму решение, исполню, обязательно отпишусь.

Добавлено спустя 5 минут 47 секунд:

Некорректно выразился. Полосы планировал приварить к уголку, а «по обе стороны бойлера» опустить.

Типы бойлеров

Самыми популярными разновидностями являются бойлеры, работающие от электричества и на газе. Конечно, существуют также твердотопливные и жидкотопливные варианты, но используются они, в основном, в частных домах, и устанавливаются на пол. К тому же, по эффективности они явно проигрывают.

Те хозяева, которым важна экономия, обычно выбирают газовые водонагреватели. Голубое топливо обладает низкой стоимостью и высокой доступностью, что делает его использование весьма привлекательным. Правда, есть и некоторые проблемы, связанные с использованием таким приборов:

  • строгие требования техники безопасности. Как известно, газ взрывоопасен. Его утечка может привести к трагедии, поэтому подключение подобного оборудования должно выполняться специалистами, имеющими лицензию на проведение подобных работ. Кроме того, желательно установить в помещении анализатор состава воздуха, который будет подавать сигналы в случае перенасыщенности помещения газом,
  • необходимость обустройства дымохода. Продукты сгорания, образующиеся во время работы прибора, необходимо выводить на улицу. Для этого сквозь стену при установке оборудования прокладывается труба, одним концом подключенная к бойлеру, а вторым выходящая наружу.

Все это требует довольно много сил, поэтому зачастую хозяева делают выбор в пользу электрического водонагревателя. Он, конечно, требует гораздо больше затрат на оплату потребляемых ресурсов, поскольку электроэнергия поставляется по довольно высоким тарифам. Зато такое оборудование гораздо безопаснее (конечно, при соблюдении всех требований — наличии заземления и т. д.), да и устанавливается в разы проще. Не нужно ни обустраивать дымоход, ни привлекать специалистов, все можно сделать самостоятельно. Именно поэтому разбирать способы монтажа водонагревателя на различные стены будем на примере электрического бойлера.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
