Особенности подключения дренажного колодца к дренажной системе

Как сделать колодец из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Бетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

После установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше. Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца выкапывается траншея для труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Отверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Виды дренажных колодцев

Дренажными называют несколько видов колодцев, входящих в системы отвода воды. Они отличаются друг от друга по форме, размерам, месту расположения, функциям.

Водоприемный

Если рядом с участком нет централизованной канализации, оврага, водоема, другого объекта для отведения грунтовых вод, то обустраивают накопительный колодец (водоприемный, коллекторный). Дрены монтируют с уклоном, чтобы стоки в него со всех сторон попадали самотеком.

Собранную воду можно использовать в хозяйственных целях, например для полива огорода. В шахте допускается устанавливать дренажный насос для принудительного откачивания.

Смотровой

Проверить уровень заполнения осушительной системы, состояние трубопровода и при необходимости прочистить его можно через специальный смотровой колодец. Другие названия — инспекционный, ревизионный. К его нижней части подводят с двух противоположных сторон через патрубки 2 трубы.

Сооружение диаметром до 460 мм предназначено для промывки дренажа. В смотровые колодцы диаметром от 900 мм может спускаться человек. Их оснащают лестницей. Внутри можно установить насосную станцию. Дополнительная функция ревизионного сооружения — вентиляция водостоков.

Поворотный

Разновидность инспекционного колодца — поворотный. Его устанавливают на изгибе дренажной трубы или в точке пересечения нескольких (более 2) дрен. Функция — изменение направления движения потока воды и его размера, регулирование давления. Патрубки, как и у простых смотровых сооружений, находятся в нижней части шахты.

Поворотный инспекционный колодец.

Поглотительный

Поглотительный (фильтрующий) колодец предназначен не только для сбора, но и для очистки воды. Помимо цилиндрической, он может иметь форму конуса. Вместо дна у него фильтр толщиной около 300 мм из щебня или гравия крупной фракции, битого кирпича. Дренажные трубы подводят к верхней части шахты. Глубина таких сооружений — от 2 м.

Вода из поглотительного колодца просачивается в грунт, а не отводится. Поэтому фильтрующие сооружения устраивают на почвах, имеющих высокую поглотительную способность — песчаных и супесчаных. Нельзя делать их на участках с высоким уровнем грунтовых вод или с глинистой почвой

Важное условие — максимально допустимый суточный объем стоков 1 м³

Для локальных очистных сооружений

Для глубокой очистки бытовых или промышленных стоков от отдельного жилого здания или предприятия обустраивают локальные очистные сооружения (ЛОС). Они могут отводить очищенную воду в централизованную канализацию или являются автономными системами.

Главная часть ЛОС — септик. Для обеспечения более тщательной очистки осветленных им стоков после него в автономной канализации ставят поглотительный дренажный колодец.

Самодельный колодец

Так как разговор коснулся пластиковых дренажных колодцев, то стоит остановиться на самодельных конструкциях, которые можно сделать из обычных канализационных труб. Для этого надо выбрать трубу необходимого диаметра и отрезать кусок нужной длины, которая будет соответствовать глубине установки колодца. Дополнительно придется приобрести две пластиковые заглушки соответствующего диаметра. Одна будет установлена в качестве днища, вторая будет использоваться как крышка.

Чтобы собрать и установить такой колодец, необходимо в первую очередь определиться с направлением вхождения труб канализационной системы в резервуар

Особое внимание высоте вхождения. Именно этот размер придется нанести на подготовленную трубу и сделать в ней отверстие диаметром, соответствующим диаметру дренажной трубы, входящей в колодец

Самодельный колодец из пластиковой канализационной трубы

После чего устанавливается днище, которое герметизируют силиконовым герметиком или битумной мастикой. Производится опускание самодельного колодца в подготовленный котлован. В отверстие или отверстия вставляются трубы дренажа

Есть один в этом деле момент, на который надо обратить внимание. Вроде бы система дренажа не должна быть герметичной, потому что любое отверстие, щель или зазор в стыковом соединении – это места, через которые подпочвенная вода будет проникать в саму дренажную систему

Но всегда есть вероятность, что через эти неплотности в систему ( и в колодец в том числе) будут проникать частички грунта. А закончится все это заиливанием.

Поэтому предлагается два варианта, как избежать этой проблемы.

1. Можно просто все стыки обработать силиконовым герметиком или битумной мастикой. То есть, сделать систему герметичной.
2. Можно с обратной стороны колодца, в месте, откуда в него входит труба, заложить геотекстилем. Этот нетканый материал хорошо пропускает воду, но не пропускает даже самые мелкие частицы грунта.

Как ставить систему дренажа на участке?

Строительство дренажного колодца на участке включает несколько этапов:

1. разработка проекта сооружения, состоящего из выбора места, необходимого вида и расчета нужного количества;
2. подготовительные работы;
3. монтаж конструкции.

В зависимости от материала изготовления колодцев, технологии их установки имеют различия. Порядок обустройства пластиковых колодцев:

1. подготовительные работы, включающие прокладку водоотводящих труб в траншеях;
2. углубление участков будущего расположения колодцев на 40 см ниже уровня прохождения трубопроводных элементов;
3. создание утрамбованного слоя песка и щебня;
4. подготовка бетонного раствора и заливка дна ямы;
5. укладка геотекстиля после затвердевания цементной основы (примерно через два дня);
6. установка емкости колодца на основание и присоединение к отводам труб;
7. монтаж дополнительные элементы при необходимости – лестниц, насосов;
8. герметизация мест присоединения при помощи специальных составов;
9. сооружение люка в верхней части колодца;
10. обсыпка конструкции со всех сторон щебнем и грунтом.

Поэтапность установки железобетонных колодцев:

1. монтаж бетонных колей один над другим в подготовленном котловане;
2. герметизация всех щелей битумом после установки колец;
3. сооружение траншеи для отводящих труб, согласно разработанной проектной схеме;
4. создание отверстий для труб в бетонных кольцах с помощью специального оборудования;
5. проводка труб, присоединение их к колодцу и обработка герметиками стыковых участков;
6. устройство верхнего перекрытия с люком;
7. засыпка щебнем колодца со всех сторон на высоту около 50 см, а затем – до самого верха – глиной с тщательной утрамбовкой.

Для поглотительных сооружений вместо дна сооружают фильтрующую систему.

Для того, чтобы дренажная система эффективно работала на участке при ее обустройстве необходимо учитывать такие факторы, как:

• влажность и вид почвы;
• глубину залегания и интенсивность грунтовых вод;
• тип и размер используемых труб;
• общую геометрию участка и расположение строений на нем.

Для правильного расчета и подбора оптимального варианта устройства дренажной системы для каждого конкретного случая лучше всего обратиться за помощью к профессионалам, чтобы исключить возможные ошибки и дополнительные расходы.

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Монтаж дренажного полимерного колодца

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Для устройства дренажного колодца из бетонных колец рекомендуется использовать изделия с замком

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

• с дном;
• сквозные;
• с люком и крышкой.

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

1. Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
2. Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

Конструкция и предназначение

Изучим подробнее дренажный колодец: что это такое и какие функции он выполняет?

Данное сооружение представляет собой заглубленный в почву резервуар определенного размера. Состоит колодец из шахты, верхнего люка и днища. У сооружений поглотительного типа днища отсутствуют. Колодец позволяет накапливать излишнюю влагу, поступающую в него из трубопроводов, контролировать степень загрязнения дренажных труб, отслеживать степень наполнения дренажа водой.

Дренажный колодец на участке является наиболее важным элементом, без которого система дренажа очень быстро утратила бы свою функциональность, заилилась и перестала выполнять свое предназначение.

Применение дренажных колодцев в водоотводной системе дома

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

1. Пластик (ПВХ, ПЭ);
2. Чугун;
3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;

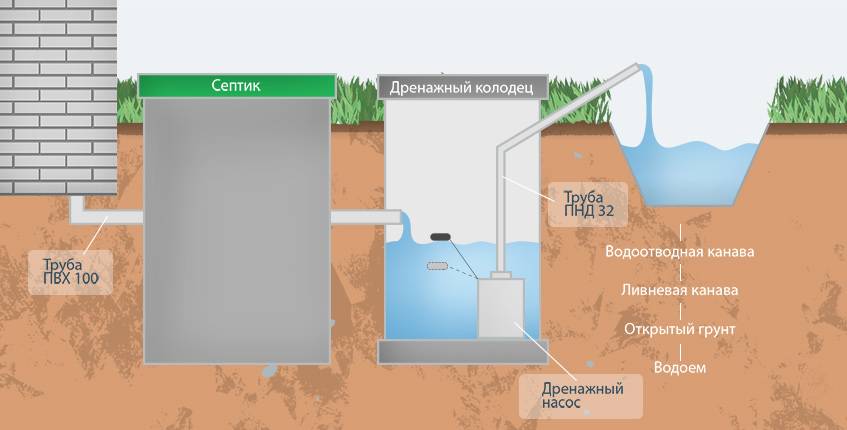

Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

Важно: Устанавливать колодцы подобного типа необходимо ниже всех дренажных трубопроводов, обеспечивая беспрепятственный сток воды к ним. 1. Выкапывается котлован под будущий резервуар

Выкапывается котлован под будущий резервуар

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

Совет: Внутрь колодца желательно сразу же поместить дренажный насос. посредством которого будет производиться откачка воды. Также можно использовать погружной насос, который будет опускаться в колодец вручную, по мере необходимости, либо насос поверхностного типа.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

• снижение уровня грунтовых вод и их давления на стены и фундамент дома;
• предотвращение затопления подвальных пространств;
• осушение территории, прилегающей к строению;
• уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

• открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
• закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

• гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
• люк или крышка (обычно с муфтой и уплотнительным кольцом);
• заглушка на дне (для некоторых видов);
• врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
• насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Особенности проектирования

Эффективность работы системы дренажа водоотведения на участке неразрывно связана с особенностями проекта

При выборе или самостоятельном создании проекта, особое внимание следует уделить следующим параметрам:

• глубине укладки водоотводящих труб;
• минимальной дистанции между траншеями, предназначенными для прокладки труб;
• уклону дренажных каналов;
• рельефу участка, на котором будет производиться монтаж системы дренирования;
• глубине залегания водоносных пластов;
• физико-техническим свойствам используемых специальных материалов.

Методика монтажа дренажной системы выбирается с учетом геологических свойств почвы в месте проведения работ. Максимальная дистанция между обустроенными дренажными каналами не должна быть более 11 м для глинистых грунтов. Если работы ведутся на песчаных и супесчаных почвах, эта дистанция может быть увеличена до 22-25 м. В общем случае расстояние между каналами неразрывно связано с глубиной дренажной траншеи.

Важно! Целесообразно заблаговременно выбрать место слива дренажных вод. Для этих целей может использоваться ближайший овраг или водоем, если таковой имеется в непосредственной близости от участка

Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м. Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм.

Пропускная способность трубы обусловлена его диаметром. Чем меньше диаметр трубы, тем больший уклон потребуется для увеличения пропускных характеристик. Кроме того, дренажная труба малого диаметра больше подвержена засорению.

Для монтажа любого вида дренажной системы водоотведения потребуются следующие инструменты и стройматериалы:

• гравий;
• щебень или галька (желательно разных фракций);
• песок;
• кокосовое волокно;
• комплект перфорированных труб;
• комплект дренажных колодцев;
• лопата.

Виды дренажных колодцев

Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:

1. Смотровой (инспекционный) колодец. Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.

Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб, в угловых точках, а также на поворотах трубопроводов.

На фото поворотный инспекционный колодец из пластика

2. Коллекторный (накопительный) колодец. Устанавливается, когда почва на участке глинистая, не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.

Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.

Устройство дренажного колодца с насосом

3. Поглотительный (фильтрующий) колодец. Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.

Поглотительный колодец для дренажа обычно имеет глубину более 2 метров. На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.

Колодцы поглотительного типа часто устраиваются в качестве последней ступени очистки стоков после септика

Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах, имеющих высокую поглотительную способность.

Фирмы, выпускающие пластиковые колодцы для дренажа, и примерные цены

Компаний, предоставляющих на российский рынок пластиковые резервуары для дренажной системы, достаточно много. И эта цифра постоянно растет. Однако на рынке лидируют 2 фирмы, пользующиеся наибольшей популярностью у потребителей.

«Полипластик»

Это один из лидеров среди российских производителей изделий из пластика. Компания выпускает весь спектр колодцев, применяемых в дренажных системах. В ассортименте есть сварные емкости. Их лотковые варианты можно применять для установки на поворотах, пересечении трубопроводов и для ревизии системы. Безлотковые изделия можно использовать как накопительные резервуары.

Компания выпускает перепадные емкости, дождеприемные колодцы, а также сборные различного диаметра. Стоимость шахты сварного колодца составляет около 1700 рублей за метр для резервуара диаметром в 40 см, лоток такого размера стоит от 2300 рублей, а телескопическая горловина от 6000 рублей.

Отзыв: Приобрел продукцию «Полиплатик» для ревизии дренажной системы. В сборе проблем нет никаких, в процессе эксплуатации тоже. Доволен

Единственный минус – в процессе выбора не мог найти цену, что важно для мониторинга продукции. Wavin. Wavin

Wavin

Эта европейская компания, являющаяся лидером в сфере производства пластиковых изделий для канализации, в том числе для дренажных систем, выпускает сборные колодцы диаметром в 315, 425, а также более объемные модели Wavin Tegra 600 и 1000. Все они состоят из гофрированной шахты, телескопической горловины, люка и лотка с патрубками.

Цена за шахту диаметром в 425 мм колеблется от 7000 до 21000 рублей в зависимости от длины. Лоток такого типа может обойтись минимум в 5000 рублей.

Отзыв: Колодец фирмы Вавин служит уже более 5 лет. Качеством очень довольны, перепады температур резервуар выдержал без проблем. Правда, цены кусаются.

Монтаж бетонного колодца

В основе установки бетонных колец лежит устройство дренажного колодца. То есть, предварительно решается вопрос, какой колодец будет сооружаться: фильтрационный или накопительный. Все дело в том, что заводы железобетонных изделий сегодня предлагают готовые днища для колодцев двух видов: глухие и перфорированные. Первые используются для сооружения накопительных резервуаров, вторые для фильтрационных.

Монтаж бетонных колец

• Выкапывается котлован на 10 см диаметром больше, чем приобретенные железобетонные кольца.
• Дно котлована выравнивается и засыпается песком толщиною 10 см. Песчаный слой утрамбовывается и выравнивается по горизонту.
• Устанавливается готовое днище.
• Сверху укладываются бетонные кольца.
• Обязательно между всеми элементами сборной конструкции делается герметизации с помощью пеньки или смоченной в герметике или битумной мастике веревки.
• Стыки изнутри обязательно замазываются грунтовкой Бетоноконтакт.

Днище колодца можно сделать и своими руками. По сути, это толстая (7-10 см) стяжка из бетонного раствора. Чтобы усилить ее, можно уложить армирующий каркас из металлической сетки или решетки, изготовленной из арматуры. Армокаркас должен располагаться внутри стяжки, поэтому его перед заливкой бетона укладывают на небольшие подставки. К примеру, это могут быть кусочки кирпича, любого металлического профиля, даже отрезки досок.

Поверхность стяжки выравнивают горизонтально по уровню. В таком виде днище оставляют на две-три недели. После чего можно переходить к монтажу бетонных колец. Перед установкой надо место посадки обработать герметизирующим составом.

Окончательный результат

Выводы и полезное видео по теме

Видео #1. Технология врезки в пластиковый корпус трубопровода с помощью муфты:

Видео #2. Обзор дренажных колодцев разных производителей:

Видео #3. Пошаговый монтаж колодезной конструкции из пластика:

Колодец из пластика, предназначенный для использования в системе дренажа, – это практичное, долговечное и удобное в монтаже изделие. Для его установки не придется привлекать строительную технику.

Разнообразие сборных и типоразмеров моноблочных конструкций дает возможность устраивать любые по сложности дренажные системы. Следует только правильно подбирать их модель в соответствие с функциональным предназначением.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же вы можете или рассказать о собственном опыте в установке пластиковых колодцев. Поделитесь интересными фактами и фотоснимками по теме статьи.
