Система отопления «Ленинградка»

Схема ленинградки

Как и любая однотрубная система отопления «Ленинградка» может иметь вертикальную или горизонтальную схему разводки, с верхней либо нижней разводкой. Поэтому определяться с выбором конкретной схемы необходимо ещё на стадии ее проектирования.

Важно знать, что данную систему можно использовать только в одноэтажном или двухэтажном частном доме. Для многоэтажных домов следует выбирать двухтрубную схему

Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель.

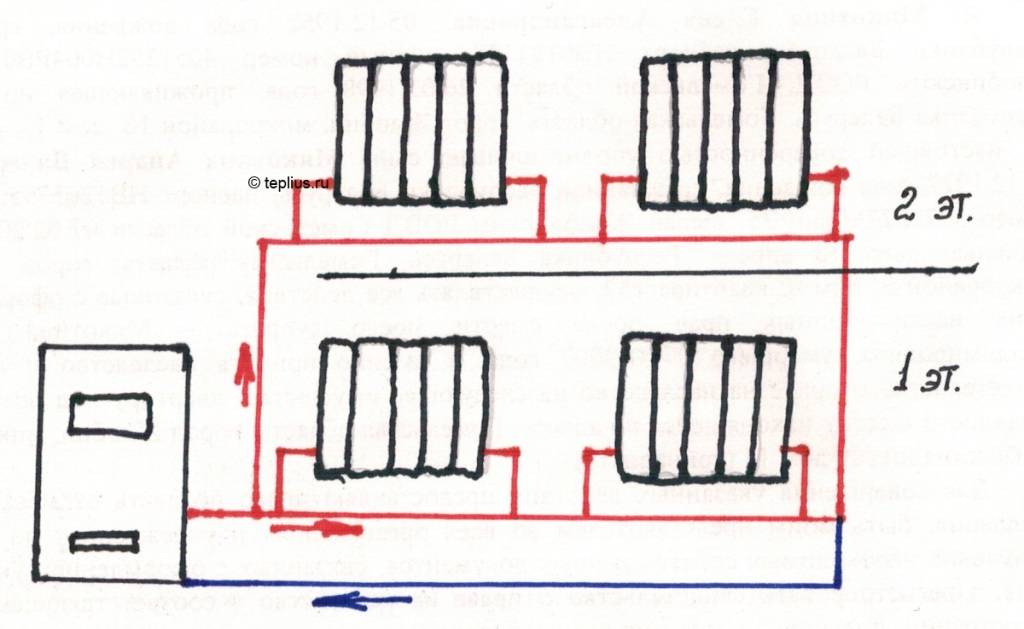

Схема «ленинградской» системы отопления

От котла теплоноситель попадает в подающую трубу, которая проходит по всем комнатам, после чего возвращается обратно в котел. Иными словами, «ленинградская» схема представляет собой замкнутый контур, по которому теплоноситель проходит полный цикл.

Радиаторы устанавливаются в каждой комнате и подсоединяются к подающей трубе. Количество радиаторов будет зависеть от размеров комнаты.

Система «Ленинградка»  может работать как с принудительной циркуляцией теплоносителя, так и с естественной. Принудительная циркуляция предполагает установку и использование циркуляционного насоса. При естественной циркуляции можно использовать схему без насоса.

Кроме того, современные требования, предъявляемые к системам обогрева, предполагают использование различной запорной арматуры и установку контролирующих приборов.

Конечно, все это приводит к удорожанию «ленинградской» системы, но без них эффективность работы системы резко снижается.

Благодаря установке современных узлов и приборов, можно получить следующие преимущества:

• регулирование температуры в каждой отдельной комнате;
• повышение или снижение температуры отдельно взятого радиатора без ущерба для других;
• возможность отключения отдельного радиатора для его ремонта или замены (при этом остальные радиаторы будут работать в обычном режиме).

Видео

Из этого познавательного ролика вы узнаете, как работает однотрубная система отопления «Ленинградка» в многоквартирном доме

Почему важно устанавливать байпас во время замены старых радиаторов на новые.
https://www.youtube.com/watch?v=ZFlhL44UGKI

Автоматическое регулирование параметров отопительной системы

Сервопривод – это автоматический механизм, который обеспечивает заданные параметры теплоносителя, подавая управляющий сигнал на смеситель. Работает сервопривод для отопления следующим образом. С комнатного термостата или других датчиков, которые фиксируют температуру пола, теплоносителя или воздуха в помещении, сигнал подается на сервопривод, который устанавливает заслонку смесителя (трехходового или четырехходового) в положение соответствующее установленным на датчиках температурам.

Регулировка температуры пола, например, происходит перемещением заслонки смесителя. Это перемещение шунтирует контур теплого пола и часть теплоносителя перенаправляет в «обратку». Таким образом, температура пола уменьшается и при достижении минимально допустимой снова включается сервопривод, но на этот раз он прикрывает заслонку, в контур попадает больше теплоносителя и температура увеличивается до заданной температуры на датчике. Цикл периодически повторяется.

Прокладываем трубы своими руками

Перед выполнением работ необходимо составить подробный проект отопительной системы. На данном этапе следует выбрать одну из двух описанных ранее схем: вертикальную или горизонтальную. Руководствоваться следует своими предпочтениями и особенностями помещений.

Затем необходимо выбрать наиболее подходящий тип теплоносителя: антифриз или воду. Первый, разбавив с водой, лучше применять при вертикальной развязке, чтобы он не замерзал на чердаке в холодную пору. Второй можно смело заливать в магистраль с горизонтальной развязкой.

Приступаем к работе

Вначале необходимо определить, каким будет отопительный котел для системы отопления ленинградка и где его лучше расположить. Чаще всего устанавливают газовый напольный отопительный аппарат, который размещают в подвальном помещении. Необходимо побеспокоиться о безопасности, надежно защитив поверхности вокруг и обложив пол листовым железом.

Затем придется подумать о дымоходе. Его тип и конструкционные особенности будут зависеть от разновидности выбранного котла

Очень важно, чтоб он обеспечивал достаточный уровень тяги и при этом не пропускал дым внутрь, удаляя наружу

Следует приступить к подключению главной магистральной трубы, у которой самый большой диаметр. Специалисты рекомендуют выбирать один из следующих вариантов:

1. Металлопластик (26 мм и более)
2. Оцинковка (22 мм и более)
3. Сталь (22 мм и более)

Можно воспользоваться полипропиленовыми трубами. Однако у них значительно выше теплообмен с окружающей средой, поэтому они не пригодны в системах с 3-мя и более радиаторами. Разводящие ветви выполняются из труб меньшего диаметра.

Над отопительным котлом необходимо надежно зафиксировать расширительный бак. Его высота должна быть не менее 3 м от отопительного прибора.

Далее прокрадывается труба по всему дому и параллельно ней врезается каждый из радиаторов отопления. Нужно стараться выполнять как можно меньше изгибов при прокладке магистрали. Размещать батареи рекомендуется под оконными проемами.

Замкнуться система отопления ленинградка должна именно на котле. В конце рекомендуется расположить фильтрующий элемент, который будет удалять из теплоносителя различные примеси. Также предусматривается узел, через который система будет заполняться водой или опорожняться.

Несмотря на простоту Ленинградки, никто не запрещает вносить в нее некоторые модификации, упрощающие эксплуатацию и обслуживание. Установив краны перед каждым отопительным прибором и терморегуляторы, можно достигнуть следующих преимуществ:

• Отопление будет управляемым, позволяя устанавливать такую комнатную температуру, при этом каждая батарея будет регулироваться отдельно
• Появляется возможность отапливать только жилые комнаты и перекрывать циркуляцию теплоносителя по радиаторам в нежилых помещениях

Особенности Ленинградки с вертикальной обвязкой

Остановившись на вертикальной схеме, необходимо выбрать метод циркуляции теплоносителя:

• Принудительная
• Естественная

Принудительная циркуляция более распространенная, так как она не зависит от характеристик используемой трубы. Теплоноситель поднимается наверх посредством установленного насоса.

Если циркуляция жидкости естественная, диаметр труб нужно будет увеличить. Рекомендуется использовать изделия, у которых внутреннее сечение более 25 мм. Что касается материала изготовления, стоит отказаться от стальных труб, чтоб уменьшить внутреннее сопротивление.

Подводим итоги

Безусловно, система отопления ленинградка будет популярна многочисленные следующие годы. Она проста и максимально эффективна, легко возводится, эксплуатируется и ремонтируется в случае поломок. Однако чувствуя неуверенность в своих усилиях, рекомендуется обратиться за помощью к специалистам.

Варианты исполнения

В зависимости от ориентации магистрали «ленинградка» бывает:

• вертикальной;
• горизонтальной.

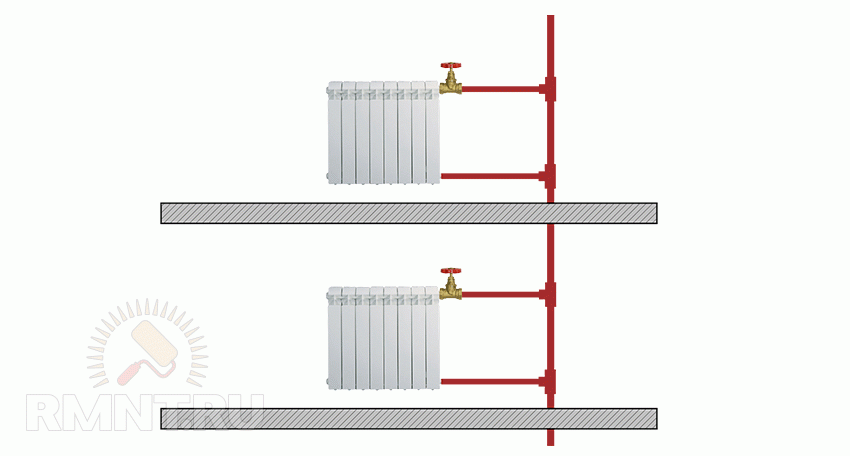

Вертикальная

Применяется для многоэтажных зданий. Каждый контур подставляет собой вертикальный стояк, проходящий от чердака до подвала по всем этажам. Радиаторы подсоединяются боковым включением параллельно магистрали и последовательно на каждом этаже.

Эффективная высота «ленинградки» вертикального типа — до 30 метров. При превышении этого порога нарушается распределение теплоносителя. Использовать такое подключение для частного дома нецелесообразно.

Горизонтальная

Оптимальный вариант для автономной системы отопления частного дома с одним или двумя этажами. Магистраль обходит здание по контуру и замыкается на котел. Радиаторы устанавливаются с нижним или диагональным подключением, при этом верхняя точка ориентирована к горячему концу магистрали, а нижняя — к холодному. Радиаторы снабжаются краном Маевского для спуска воздуха.

Циркуляция теплоносителя может быть:

• естественной;
• принудительной.

В первом случае трубы распределяются по контуру с обязательным уклоном 1–2 градуса. Горячий вывод от котла располагается в верхней точке системы, холодный — в нижней. Для повышения циркуляции участок магистрали от котла к первому радиатору или точке включения открытого расширительного бака укладывается с уклоном вверх, а далее равномерно вниз, замыкая контур.

• котел (горячий вывод);
• расширительный бак открытого типа (верхняя точка системы);
• контур отопления;
• патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
• шаровой вентиль;
• котел (холодный ввод).

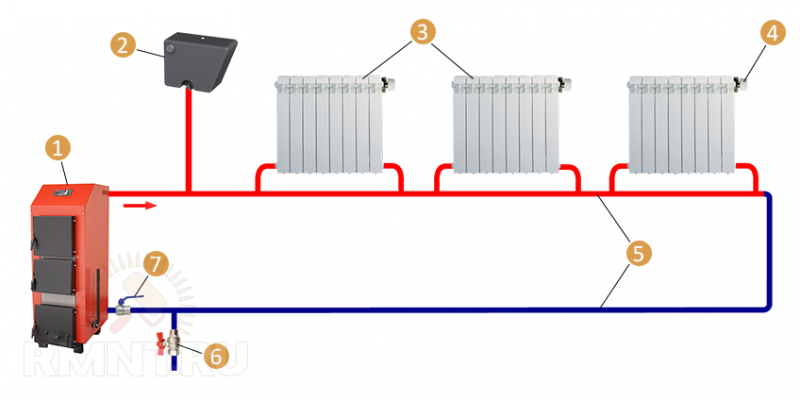

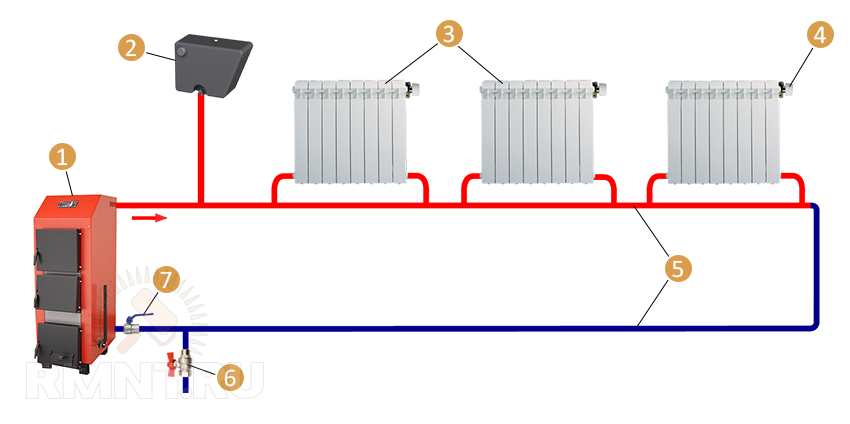

1 — котел отопления; 2 — расширительный бак открытого типа; 3 — радиаторы с нижним подключением; 4 — кран Маевского; 5 — контур отопления; 6 — вентиль для слива и наполнения системы; 7 — шаровый венитиль

Нет необходимости для одноэтажного дома делать верхнюю и нижнюю разводку магистрали, достаточно нижней разводки с наклоном. Теплоноситель циркулирует в основном по контуру общей трубы и котла. В радиаторы горячий теплоноситель поступает за счет перепада давления, вызванного перепадом температуры воды.

Расширительный бак обеспечивает требуемое давление теплоносителя в системе. Емкость открытого типа устанавливается под потолком или на чердачном помещении. Бак мембранного типа для закрытой системы отопления устанавливается на обратке после соединения параллельных контуров, но до котла и насоса.

Принудительная циркуляция предпочтительней. Нет необходимости соблюдать уклон, можно выполнить скрытый монтаж магистральной трубы. Расширительный бак мембранного типа позволяет точно задавать давление в системе.

• котел (горячий вывод);
• пятивыводной штуцер для подключения манометра, воздухоотводчика и взрывного клапана;
• контур отопления;
• патрубок с шаровым вентилем для слива и наполнения системы (нижняя точка системы);
• расширительный бак;
• насос;
• шаровой вентиль;
• котел (холодный ввод).

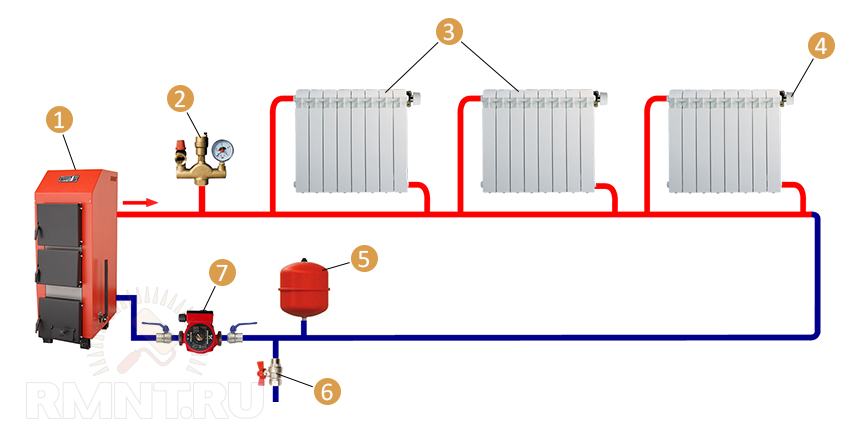

1 — котел отопления; 2 — группа безопасности; 3 — радиаторы с диагональным подключением; 4 — кран Маевского; 5 — расширительный бак мембранного типа; 6 — вентиль для слива и наполнения системы; 7 — насос

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Монтажные работы

Инструкция:

1. Выполняется установка бака.
2. По периметру помещения осуществляется прокладка трубопровода. Начинать нужно строго от котла. На нем же замыкается весь контур.
3. Когда магистраль проложена, на незначительном расстоянии от источника подогрева носителя тепла требуется осуществить врезку для вертикальной трубы. Процедура осуществляется технологическим способом.
4. На вышине данной зоны проводится установка расширительного бака.
5. Радиаторы и магистраль соединяются. Нижнее подключения (горизонтальное) должно быть с патрубками снизу.
6. Далее в батарею требуется врезать трубу входа и выхода. Высота – разная. Подключения при этом будет горизонтальным.

Монтаж байпасов

При заключительных работах необходимо будет снабдить установку приборами, которые будут осуществлять контроль. Также монтируются краны и байпасы. Это обеспечивает стабильность и корректность работы установки.

Если применяется вертикальный метод, возникает нужда в подключении циркуляционного насоса. Это будет «подушкой безопасности» в случае внезапного отключения света.

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

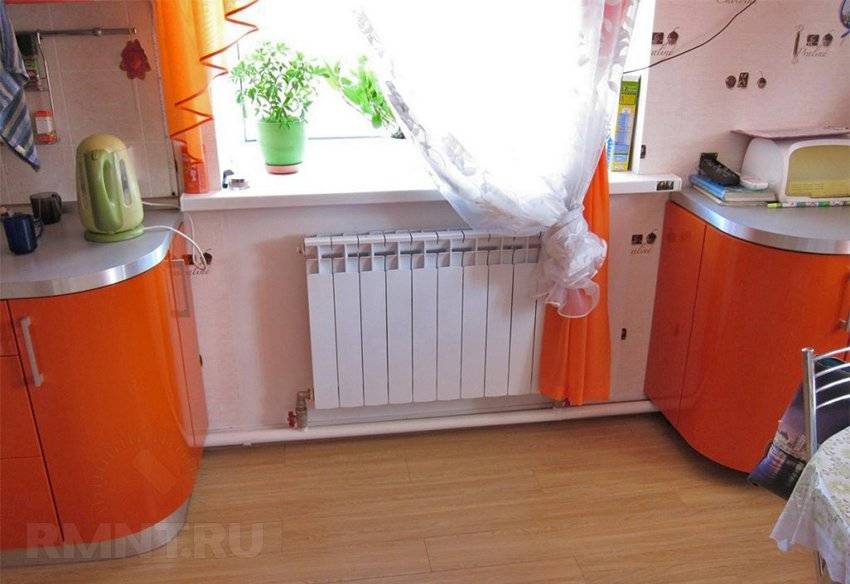

• поверх финишного напольного покрытия, вдоль стен. Такой метод монтажа достаточно прост. Для лучшей циркуляции подающие трубы и обратку монтируют с небольшим уклоном;
• внутри полости пола. Такой метод скрытого монтажа подразумевает использование рулонных изолирующих материалов для предотвращения теплопотерь.

Прокладка труб отопления в полу

Важно! Уклон труб желательно соблюдать при любой схеме подключения (вертикальная/горизонтальная). Даже если система оснащена насосом, при отключении электроэнергии теплоноситель продолжит циркулировать по трубам

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Обратите внимание! Систему отопления Ленинградка можно подключать сразу к двум котлам. Также в систему вертикального типа легко подключить «теплый водяной пол» и полотенцесушители

Горизонтальный вариант не допускает монтажа этих элементов. В зданиях с двумя и более этажами (вертикальная Ленинградка либо горизонтальная длиной более 30 метров) обязательна установка насоса.

Ленинградка с теплым полом

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
• трубопровод;
• секции отопительных батарей;
• бочок расширительный;
• тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

Байпас служит для бесперебойной работы системы отопления

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Характеристики Ленинградки

При выборе установки необходимо обратить внимание на то, что она отличается способом циркуляции теплоносителя:

• Вода сильно движется. Ленинградка с насосом увеличивает циркуляцию, но при этом потребляет электроэнергию.
• Вода движется под действием силы тяжести. Процесс происходит благодаря физическим законам. Цикличность обеспечивается разницей температуры и силы тяжести.

По техническим характеристикам Ленинградка без помпы уступает форсированной по скорости движения теплоносителя и скорости нагрева.

Для улучшения свойств оборудования его дополняют различными приспособлениями:

• Шаровые краны – благодаря им можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Клапаны используются для регулирования циркуляции воды.

Перечисленные дополнения позволяют обновить даже ранее установленную систему.

Преимущества и недостатки

Преимущества использования включают:

• Экономичность – стоимость элементов невысока, установку можно произвести самостоятельно. Электричество экономится во время работы.
• Наличие: Детали для сборки доступны в любом строительном магазине.
• Система отопления частного дома на Ленинградке легко ремонтируется в случае поломки.

К недостаткам можно отнести:

• Особенности установки. Для выравнивания теплопередачи необходимо добавить дополнительные секции к каждому радиатору, расположенному вдали от котла.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании внешней сети используются трубы большого сечения, оборудование выглядит некрасиво.

Как правильно смонтировать?

Установка Ленинградки своими руками вполне осуществима, для этого выберите 1 из способов:

1. Горизонтально. Обязательным условием является укладка напольного покрытия в конструкции или поверх нее, выбирать необходимо еще на этапе проектирования.

Электросеть устанавливается на склоне, чтобы обеспечить свободную циркуляцию воды. Все радиаторы необходимо размещать на одном уровне.

2. Вертикальный применяется при использовании оборудования принудительного типа. Достоинством этого метода является быстрый нагрев теплоносителя даже при установке труб с небольшим сечением. Работа происходит благодаря установке циркуляционного насоса. Если вы хотите обойтись без него, вам следует купить трубы большого диаметра и разместить их на склоне. Система вертикального водяного отопления Ленинградка монтируется с байпасами, что позволяет ремонтировать отдельные элементы оборудования, не выключая его. Длина не должна превышать 30 м.

Особенности монтажа системы отопления в Ленинградке сводятся к следующей последовательности работ:

• Установите котел и подключите его к общей линии. Трубопровод должен проходить по всему периметру объекта.
• Расширительный бачок просто необходим. Для его соединения нарезается вертикальная труба. Он должен располагаться возле котла отопления. Бак устанавливается поверх всех остальных элементов.
• Радиаторы прерваны в электросети. Они оснащены перепускными и шаровыми кранами.
• Оборудование закрыто на отопительный котел.

Видеообзор системы распределения тепла Ленинградки поможет разобраться в порядке работ и соблюдать их последовательность.

«Несколько лет назад мы переехали жить за город. Мы установили однотрубную систему отопления в двухэтажном доме, похожем на Ленинградку. Для нормальной циркуляции подключил оборудование к помпе. Напора хватает для обогрева 2-го этажа, там не холодно. Все комнаты хорошо отапливаются. Легко монтируется, не нужны дорогие материалы».

Григорий Астапов, Москва.

«Когда я выбрал разминку, я изучил много информации. По отзывам, Ленинградка нам подошла по экономии материалов. Были выбраны биметаллические радиаторы. Работает без проблем, полностью справляется с отоплением двухэтажного дома, но оборудование необходимо периодически чистить. Через 3 года наши радиаторы перестали работать на полную мощность. Получается, что мусор забивается на их периферии. После очистки работа возобновляется».

Олег Егоров, Санкт-Петербург.

«Теплоснабжение Ленинградки работает с нами несколько лет. В целом доволен, простота установки и обслуживания. Трубы полипропиленовые, диаметр 32 мм, котел работает на твердом топливе. В качестве теплоносителя используем антифриз, разбавленный водой. Оборудование идеально подходит для отопления дома площадью 120 м2».

Алексей Чижов, Екатеринбург.

Схемы разводки

Если решено использовать однотрубную систему отопления Ленинградка, то схемы разводки могут быть разными. Каждая технологическая схема разводки имеет свои преимущества и недостатки, а также особенности.

Вертикальная схема

Вертикальная разводка отопления Ленинградка в частном доме подходит для двухэтажных построек небольшой площади. Такие разводки бывают открытыми и закрытыми, а циркуляция теплового носителя бывает принудительной или гравитационной.

Реализовать вертикальную схему сложнее, потому что трубопроводы нужно прокладывать вдоль стен под потолком с соблюдением необходимого уклона. Нагретая жидкость попадает из котла в расширительный бак, а далее под давлением движется по трубам к отопительным приборам

Для правильной и эффективной работы всей системы важно установить котел ниже уровня батарей

Горизонтальная схема

В одноэтажных постройках и отдельных помещениях небольшой площади используется горизонтальная схема однотрубной системы отопления Ленинградка. Все радиаторы монтируются в одном уровне вдоль стен по периметру помещения.

Как правило, это схемы с принудительной циркуляцией, поэтому в контуре используется следующее оборудование:

• циркуляционный насос, установленный на обратном трубопроводе;
• нагревательный котел (агрегат подключают к системе подачи воды и канализации);
• расширительная емкость открытого типа с патрубком для слива воды при закипании и спуска воздуха;
• отопительные приборы с кранами Маевского;
• трубы для подачи нагретого теплоносителя и отведения остывшего;
• фильтры для очищения теплового носителя перед его поступлением в котел;
• краны для слива воды или антифриза из системы либо для ее заполнения.

При использовании расширительного бака закрытой разновидности кроме перечисленного оборудования понадобится воздухоотводчик, манометр и предохранительный клапан. Такие системы называют закрытыми.

Самотек и использование насоса

Отдельно рассмотрим системы отопления Ленинградка в частном доме от газового котла с принудительной и естественной циркуляцией теплоносителя. В первом случае для циркуляции жидкости используется насосное оборудование, а во втором – ток жидкости происходит самотеком за счет уклона труб и гравитации.

Сравнив эти две системы, можно сделать следующие выводы:

Чтобы тепловой носитель нормально циркулировал самотеком, важно правильно подобрать диаметр трубопровода, рассчитать угол наклона и его протяженность.
Контуры с естественной циркуляцией применяют только в одноэтажных домах с небольшой площадью.
В сетях с принудительным током можно применять трубопроводы меньшего сечения. Это позволяет сэкономить на разводке

Более того трубы меньшего сечения лучше смотрятся в интерьере.
В контурах с самотечной циркуляцией нагревательный котел устанавливается ниже уровня отопительных приборов, поэтому в доме должен быть подвал или цокольный этаж. А расширительный бак должен быть установлен в наивысшей точке контура, то есть на чердаке, который нужно хорошо утеплить, чтобы жидкость не замерзла. Разводки с принудительным током не имеют всех этих недостатков.
Если гравитационная система используется в двухэтажном доме, то на втором этаже радиаторы греются сильнее, поэтому для повышения теплоотдачи приборов на первом этаже в них устанавливают больше секций.
Самотечные системы не применяют в домах сезонного проживания и постройках с мансардами. В первом случае система будет замерзать, а во втором – просто нет места для установки расширительного бака.

Как убрать недостатки однотрубной системы отопления

Радиаторы Ленинградки с естественной циркуляцией расположены последовательно. Вода отдает значительную часть тепла в первом радиаторе. Так получается потому, что в этом месте наибольший перепад температуры жидкости и воздуха. Обеспечить равномерное распределение энергии между радиаторами можно тремя способами:

1. Увеличивать количество секций в каждом последующем по ходу движения жидкости радиаторе. Недостатки: рассчитать необходимое количество элементов на практике сложно. Температура теплоносителя зависит от температуры в котле, температуры воздуха в каждой комнате, разности температур на улице и в помещении, от теплопотерь в доме. Именно по этой причине простую «Ленинградку» используют для обогрева одной – двух комнат.
2. Изменить сечение труб, подающих воду в теплообменник. На практике этот способ не используют. Рассчитать эффект без специальных программ не получится. Невыгодно увеличивать ассортимент труб, используемых при установке элементов отопления.
3. Установить кран, регулирующий поток воды в обход радиатора (байпас). В радиатор подать воду через трубу с меньшим сечением. Этот шаг позволит регулировать подачу энергии в теплообменник. На практике способ позволяет использовать «Ленинградку» для отопления двухэтажного коттеджа площадью 200 кв. м. и больше, если есть подвальное помещение.

Рис. 5 Схема отопления с дополнительными кранами перед радиаторами.

На рис. 5 показаны краны, которые устанавливают в «Ленинградке». Перед радиатором и после ставят шаровые краны. Их используют при замене радиаторов. В основной магистрали стоит игольчатый кран под каждой батареей, как элемент байпаса. С помощью такой конструкции регулируют соотношение энергии между всеми радиаторами в системе.

Для автоматического поддержания заданной температуры дополнительно перед радиатором в конструкции с байпасом ставят кран-терморегулятор.
