Типовой проект комбинированного отопления дома

Мощность котла

  1. Как выполнить тепловой расчет отопительной системы при известных параметрах отапливаемого дома?

Потребность дома в тепле рассчитывается по формуле Q=V*Dt*k/860, в которой:

  • Q — мощность котла в киловаттах;
  • V — отапливаемый объем (в м3);
  • Dt — разница между уличной температурой и температурой в помещении;
  • k — коэффициент теплопотерь, связанный с качеством утепления дома.

Распределение температур самой холодной пятидневки по территории России.

Вот значения санитарных норм для жилых помещений:

Описание помещенияТемпература, С
Комната в середине дома, абсолютный минимум зимней температуры выше -31С18
Комната в середине дома, абсолютный минимум зимней температуры ниже -31С20
Угловая или торцевая комната, абсолютный минимум зимней температуры выше -31С20
Угловая или торцевая комната, абсолютный минимум зимней температуры ниже -31С22

Коэффициент утепления подбирается из следующего ряда:

Утепленный фасад, энергосберегающее остекление или тройные стеклопакеты — 0,6-0,9;

Наружное утепление фасада пенопластом.

  • Стены в 2 кирпича, окна с остеклением в две нитки — 1-1,9;
  • Стены толщиной в кирпич, окна с остеклением в одну нитку — 2-2,9;
  • Полное отсутствие утепления (холодный склад, ангар) — 3-4.

Давайте в качестве примера рассчитаем проект системы отопления для следующих условий:

  • Одноэтажный дом размером 6х8 метров с потолками высотой 3 метра расположен в Инкермане (температура самой холодной пятидневки — -11 С);
  • Толщина каменных стен — около 50 см;
  • Остекление окон — в одну нитку.

Я привел параметры вполне реального дома, стоящего прямо перед моими окнами.

Очевидно, что в небольшом по площади доме все комнаты будут угловыми или торцевыми. Поэтому внутреннюю температуру мы принимаем равной 20С.

Толщина стен и остекление окон дают коэффициент утепления 1,8 — 2,0.

Считаем: Q=6*8*3*(20 — -11)*2/860=10 КВт (с округлением до целого значения).

Наш выбор — 10-киловаттный котел.

Типовой проект 903-1-158 Котельная с 4 котлами КЕ-6,5-14С отопительно-производственная с централизованным горячим водоснабжением из котельной. Топливо каменные и бурые угли

ТИПОВОЙ ПРОЕКТ

903-1-158

КОТЕЛЬНАЯ С 4 КОТЛАМИ КЕ-6,5-14С ОТОПИТЕЛЬНО-ПРОИЗВОДСТВЕННАЯ С ЦЕНТРАЛИЗОВАННЫМ ГОРЯЧИМ ВОДОСНАБЖЕНИЕМ ИЗ КОТЕЛЬНОЙ.

ТОПЛИВО – КАМЕННЫЕ И БУРЫЕ УГЛИ

Альбом I.Архитектурно-строительные решения, конструкции железобетонные и металлические
Альбом II.Чертежи индустриальных строительных конструкций и изделий котельной (из ТП 903-1-153)
Альбом III.Сооружения топливоподачи (из ТП 903-1-153)
Альбом IV.Чертежи индустриальных строительных конструкций (из ТП 903-1-153)
Альбом V.Расположения оборудования котельной. Общекотельные соединительные трубопроводы
Альбом VI.Котлоагрегат (топливо – каменные угли)
Альбом VII.Котлоагрегат (топливо – бурые угли)
Альбом VIII.Водоподготовительная установка
Альбом IX.Склад реагентов (все части) (из ТП 903-1-153)
Альбом X.Силовое электрооборудование и электроосвещение котельной
Альбом XI.Щиты станций управления котельной, задание заводу-изготовителю
Альбом XII.Схемы управления электродвигателями котельной (из ТП 903-1-153)
Альбом XIII.Силовое электрооборудование и электроосвещение топливоподачи (из ТП 903-1-153)
Альбом XIV.Щиты станции управления топливоподачи, задание заводу-изготовителю (из ТП 903-1-153)
Альбом XV.Схемы функциональные и внешних проводок. Планы расположения. Блоки местных приборов (из ТП 903-1-153)
Альбом XVI.Общие виды
Альбом XVII.Схемы электрические принципиальные (из ТП 903-1-153)
Альбом XVIII.Отопление и вентиляция. Водопровод и канализация
Альбом XIX. Часть 1.Механизация топливоподачи и шлакоудаления. Сантехника (из ТП 903-1-153)
Альбом XIX. Часть 2.Механизация топливоподачи и шлакоудаления. Сантехника (из ТП 903-1-153)
Альбом XX.Тепломеханическая, санитарно-техническая части. Заказные спецификации на тепломеханическое и санитарно-техническое оборудование
Альбом XXI.Заказные спецификации. Механизация топливоподачи и шлакозолоудаления (все части) (из ТП 903-1-153)
Альбом XXII.Заказные спецификации на оборудование, изделия и материалы. Комплектная трансформаторная подстанция, силовое электрооборудование, электроосвещение
Альбом XXIII.Автоматизация, спецификация на приборы, изделия и материалы. Опросные листы (из ТП 903-1-153)
Альбом XXIV.Склад реагентов (все части) (из ТП 903-1-153)
Альбом XXV.Технико-экономическая часть
Альбом XXVI.Сводка затрат и сметы на строительные работы
Альбом XXVII. Часть 1.Сметы на тепломеханическую, электротехническую, санитарно-техническую части, автоматизацию котельной
Альбом XXVII. Часть 2.Сметы на тепломеханическую, электротехническую, санитарно-техническую части, автоматизацию котельной
Альбом XXVIII.Топливоподача (из ТП 903-1-153)
Альбом XXIX.Склад реагентов (из ТП 903-1-153)

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Формирование сметы: сколько стоит проект отопления дома и его осуществление

При проектировании отопления частного дома цена – один из решающих факторов для любого современного заказчика. Не уйти от нее. Всех, даже весьма состоятельных домовладельцев, волнует размер вложений.

Речь идет не о стоимости собственно услуги. На проектирование отопления стоимость в нашей компании всегда доступна. Немаловажную роль играет общий бюджет на исполнение проекта. Он оговаривается с заказчиком заранее.

  • Исходя из согласованного размера вложений, выявляется сложность планируемой схемы отопления.
  • Определяются также характеристики предполагающегося к использованию материала и оборудования.

Наши специалисты понимают «бюджетные» волнения хозяев домов в Подмосковье, а потому мы всегда стараемся предложить вариант оптимизации затрат. Иногда наши мастера сознательно посоветуют увеличить бюджет, чтобы не продешевить в будущем. Практичность – одна из наших целей

Если это важнее экономии, мы обратив ваше внимание на данный факт

  • Подробно составленная комплектация при проектировании отопления дома позволит приобрести только требуемое оборудование.
  • Это положительно отражается на финансовой составляющей проекта и не позволяет заполнять помещения качественными, но совсем ненужными в данный момент устройствами.

Вас интересует, сколько стоит проект на индивидуальное отопление? У нас есть базовые тарифы, однако все персонализировано. Это не удивительно: редко встречаются в Подмосковье одинаковые дома при одинаковых пожеланиях их владельцев к обустройству отопления. Разве что услугу проектирования заказывают сразу для всех строений в коттеджном поселке, где дома предназначены для типовой продажи.

Наши специалисты ответят на все ваши вопросы. Консультации бесплатно и в любом объеме. Мы ждем ваши обращения по телефону или в режиме онлайн.

Пример системы отопления с одно- и двухтрубной обвязкой радиаторов

На следующей схеме совмещены одно- и двухтрубная системы обвязки.

План дома со схемой системы отопления (совмещены одно- и двухтрубная система отопления)

Перед первым радиатором подача разделяется на два потока. И далее один из потоков, выйдя из первого радиатора, становится обраткой.

Все эти схемы приведены здесь в качестве примеров – чтобы, пользуясь ими, вам было проще спроектировать отопление своего дома. В примерах хорошо видно, что должен содержать проект системы отопления: план дома, окна, двери, размеры помещений, а также оконных и дверных проёмов, должно быть обозначено отопительное оборудование и трубопроводы. Такую работу нужно проделать, чтобы потом можно было провести расчёты системы отопления.

На что следует обратить особое внимание

Давно известно, что при условии хорошего взаимодействия с мастерами, с их стороны не будет нареканий в чрезмерном внимании к выполняемой ими работе. В проектной документации должна быть учтена возможность вносить корректировки в процессе осуществления монтажа и запуска системы.

После гидравлического расчета может оказаться, что сопротивление отопительной системы слишком большое. Можно, конечно, приобрести циркуляционный насос помощнее. Можно, как уже предлагалось в предыдущей статье, увеличить диаметры труб. Но есть ещё вариант: изменить способ подключения радиаторов. Поэтому я решил добавить эту статью, в которой рассмотрены примеры проектов систем отопления
одного и того же дома.

В предыдущих материалах я выполнил расчёты для двухтрубной системы отопления . Можно заменить её на однотрубную и выполнить все расчёты по новой…

Итак, как я уже сказал, ниже три примера проекта одного и того же дома, но в каждом примере радиаторы подключены по другой схеме. Все эти схемы разбирались уже, но, полагаю, освежить память будет полезно.

Установка печного отопления в доме

В качестве основного источника тепла можно использовать уже готовые печи или построить конструкцию из кирпича самостоятельно. При этом для проекта домов из бруса с печным отоплением можно использовать как первый, так и второй вариант. Наиболее трудоемким вариантом является постройка печи своими руками. Но при этом уже на стадии проекта по печному отоплению необходимо адаптировать конструкцию для конкретного дома. Выбирается оптимальная схема компоновки, ее расположение в помещении и материал изготовления.

Печь с варочной поверхностью

Основные особенности теплоснабжения с печью из кирпича являются:

  • Возможность установить теплообменник для организации водяного отопления;
  • Монтаж системы воздушных каналов, по которым будут проходить продукты сгорания перед тем, как удалиться через дымоход;
  • Установка варочной поверхности, духового шкафа, накопительной емкости для горячего водоснабжения. Эти компоненты позволят эффективно использовать всю тепловую энергию от печи.

Однако в отличие от проектов газового отопления частного дома необходимо заранее продумать место хранения топлива. Оно не должно находиться в одном помещении с печью.

Подготовительные работы по организации отопления

Фундамент для печи

Для практической реализации проекта системы теплоснабжения двухэтажного дома следует провести ряд предварительных мероприятий. Если планируется самостоятельное изготовление печи – обустраивается отдельный фундамент для нее.

Это связано с большой массой конструкции. Бетонный, а тем более дощатый пол не выдержит веса печи и произойдет ее перекос и оседание. Даже небольшой проект сельского дома с печным теплоснабжением должен учитывать этот факт. Лучше всего обустройство фундамента выполнять еще на стадии возведения здания.

Схема основания для печи во многом схожа со стандартным плиточным фундаментом. Но специалисты отмечают ряд особенностей, которые следует учитывать при составлении проекта домов из бруса с печным теплоснабжением:

  • Верхняя плоскость готового фундамента должна находиться ниже пола на 70 см;
  • Габариты основания больше размеров печи на 30-40 см;
  • Фундамент печи не должен быть связан с общедомовым.

После проведения этого этапа можно приступать к возведению печи. Предварительно в проекте дома с печным теплоснабжением указывается подробная порядовка.

Кладка печи отопления в доме

Порядовка печи с варочной поверхностью

После окончательного высыхания фундамента на его поверхность устанавливается теплоотражающий материал – алюминиевая фольга. Дополнительно можно монтировать слой утеплителя. Единственное ограничение при выборе материала – он не должен быть горюч.

В типовом проекте теплоснабжения двухэтажного дома особое внимание уделяется используемым материалам для возведения печи. В местах наибольшего термического воздействия применяется только огнеупорный шамотный кирпич. Все остальные компоненты конструкции можно выкладывать из обычного кирпича

Все остальные компоненты конструкции можно выкладывать из обычного кирпича.

Если нет опыта в реализации проекта по печному теплоснабжению – возведение конструкции лучше всего доверить профессионалам. Но при желании это можно сделать самостоятельно. Предварительно рекомендуется сделать несколько пробных кладок. Для строительства понадобится минимальный набор каменщика – кельма, мастерок, уровень, отвес. В проект домов с индивидуальным теплоснабжением следует включить дополнительные материалы:

  • Строительные леса. Могут понадобиться на окончательной стадии возведения, когда высота конструкции будет более 2-х метров;
  • Для установки дверцей и колосника применяется нихромовая проволока.

По завершении работы следует проверить уровень тяги. Для этого можно взять бумагу форматом А4 и приложить ее к вытяжке. Она должна «прилипнуть» к отверстию.

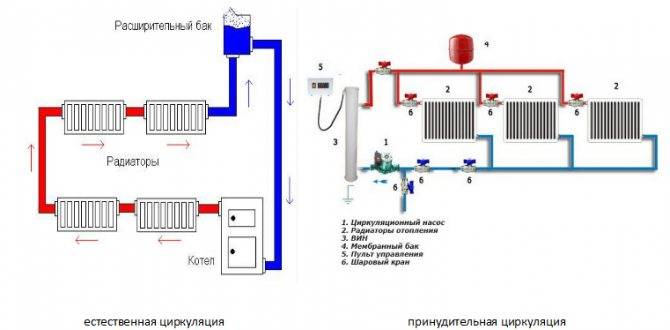

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

  • естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
  • принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
  • принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

Выбор котла

Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.

Газ

В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.

Твердое топливо

Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.

Жидкое топливо

Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.

Электричество

Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.

По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.

Что такое системы отопления

Даже обычная кирпичная печь в деревянном доме является элементарной системой отопления, так как возводится с целью обогрева и приготовления пищи, имеет нагревательный блок и дымоход. Современные системы отопления в частных и многоквартирных домах, иных видах зданий, намного сложнее и технологичнее, так как могут включать:

  • трубопроводы для подачи и отвода горячей воды, для естественной и насосной подачи теплоносителя;
  • терморегуляторы для поддержания определенной температуры;
  • отопительные приборы (конвекторы, обогреватели, бойлеры, котлы и т.д.);
  • иные устройства, приборы и оборудование.

Для повышения эффективности системы отопления может применяться электронное оборудование, контролирующее температуру в зданиях и помещениях. В объектах могут предусматриваться альтернативные источники получения энергии для подогрева (солнечные панели, инфракрасное оборудование и т.д.). выбрать оптимальное месторасположение всех элементов системы отопления должен проектировщик, с учетом вида теплоносителя, характеристик здания и помещений, требований строительных норм и правил.

В систему отопления могут входить автономные и централизованные сети, бойлерное оборудование здания

Нормативные документы

Система отопления является частью инженерных сетей и оборудования, проектируемого при строительстве, реконструкции и капитальном ремонте объекта. Подраздел «Отопление, вентиляция и кондиционирование, тепловые сети» прямо указан как обязательная часть раздела проекта в Постановлении Правительства РФ № 87. Для проектирования также применяются следующие нормативные акты и своды правила:

  • ГОСТ 21.602-2106, описывающие системы проектной документации и порядок ее подготовки для отопления ();
  • ГОСТ 22270-2018 на системы отопления, вентиляции и кондиционирования ();
  • СП 118.13330.2012 на общественные здания ();
  • СП 54.13330.2016 на многоквартирные дома ();
  • СП 56.13330.2011 на производственные здания ();
  • СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (актуализированный СНиП 41-01-2003) ().

Также проектировщик будет учитывать сведения из иных разделов проекта, нормативную базу для их разработки. В частности, для отражения в проекте мест прокладки труб и иного отопительного оборудования нужно знать архитектурные, конструкторские и иные решения на весь объект и его помещения.

Простым языком

Тепло и комфорт в жилых и нежилых зданиях являются основой жизнедеятельности человека, высокой эффективности труда и производства. Неправильное проектирование отопления может привести:

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

  • слить теплоноситель;
  • исправить недочет;
  • провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

  • возможность полностью спрятать все трубы в стены и в полы;
  • удобная настройка системы;
  • возможность создания дистанционной раздельной регулировки;
  • минимальное количество соединений – они сгруппированы в распределительных шкафах;
  • удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
  • почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

  • высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
  • трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Рассчитать стоимость проектирования ИТП за Вас

Тепловой качественный пункт: подбор надежного оборудования

После того как вы определились в мощности необходимых вам элементов, с учетом всех особенностей дома и неизбежных потерь тепла, мастера могут подобрать специальное оборудование и продумать схему, согласно которой все это будет обустраиваться. Проектирование ИТП и его стоимость зависит не только от конфигурации системы, но и от выбранных устройств и приборов, которые необходимы для его обустройства.

Используемое оборудование, предусматривает выполнение следующих функций:

  • точное распределение тепловой энергии;
  • регулирование режимов тепла, относительно погодных условий времени года;
  • подача потребителю носителя тепла;
  • обеспечение надежной защиты коммуникаций от ударов гидравлики;
  • компенсация потерь тепла;
  • сохранение напора снаружи здания;
  • для препятствия загрязнений очистка теплового носителя.

Для этого ИТП оборудовано всеми необходимыми элементами, позволяющими обеспечить точное выполнение всех этих функций.

Сложности и ограничения при проектировании отопления

Основной сложностью при проектировании системы отопления могут быть ограничения ГПЗУ и технических условий. В первом случае проектировщику предстоит учесть предельно допустимые параметры разрешенного строительства, наличие на участке зон особого землепользования. В техусловиях может содержаться ограничение по точкам подключения, максимальной тепловой нагрузке для конкретного объекта.

Устранить указанные сложности можно путем выбора новых решений по местам прокладки коммуникаций, использованию более современного оборудования. Если допустимую нагрузку нельзя увеличить, можно предусмотреть дополнительные меры теплоизоляции труб или стен. Эти и многие другие моменты обязательно предусмотрят специалисты ]Смарт Вэй. Обращайтесь к нам, чтобы избежать проблем при проектировании систем отопления!

Проектирование водоснабжения и теплоснабжения от

ООО «Апром МСК» оказывает следующие услуги:

  • Проектирование теплоснабжения.Составляем проект любой сложности. Выбираем наиболее эффективную схему прокладки труб. Разрабатываем систему, которая выдержит пиковые нагрузки и будет поддерживать необходимую вам температуру вне зависимости от погоды. Продумываем возможные аварийные ситуации и стремимся предотвратить их возникновение. Подготавливаем техническую документацию.
  • Проектирование водоснабжения. Подбираем оборудование и материалы для системы, рассчитываем водопотребление, продумываем схему разводки. Составляем чертежи, всю необходимую техническую документацию. Наша задача: обеспечить бесперебойную подачу воды надлежащего качества, правильно распределив параметры напора, определить диаметр трубопровода, предусмотреть экономный расход воды.
  • Проектирование узлов учета тепловой энергии. Экономьте ресурсы, отслеживая уровень потребляемой энергии! Для установки теплосчетчика нужен проект узла. Оформляем все необходимые документы, которые 100% пройдут согласование в управляющей компании. Ваши расходы на отопление сократятся на 30-70% после установки прибора учета. Подробно изучаем объект, проводим расчеты, подбираем необходимое оборудование, осуществляем монтаж и отладку узлов теплоучета.

Цены на проектирование отопления

Наименование работПоясненияЕд.изм.Стоимость
Проект системы отопления с тепловым расчетом (для дома до 100 м 2)

В проект входит:

  • теплотехнический расчет;
  • аксонометрическая схема;
комплект6000 руб.
Теплотехнический расчетРасчет тепловых потерь здания.за 1 м 2 площади здания20 руб.
(для дома до 300 м 2)

В проект входит:

  • теплотехнический расчет;
  • подбор оборудования и материалов для системы;
  • подбор радиаторов отопления по теплотехническому расчету;
  • схема разводки радиаторного отопления по этажам;
  • аксонометрическая схема;
  • спецификация необходимого оборудования и материалов.
за 1 м 2 площади здания60 руб.
Проектирование системы отопления(для дома свыше 300 м 2)

В проект входит:

  • теплотехнический расчет;
  • подбор оборудования и материалов для системы;
  • подбор радиаторов отопления по теплотехническому расчету;
  • схема разводки радиаторного отопления по этажам;
  • аксонометрическая схема;
  • спецификация необходимого оборудования и материалов.
за 1 м 2 площади здания55 руб.
Проектирование системы напольного отопления

В проект входит:

  • подбор оборудования и материалов для системы;
  • схема напольного отопления;
  • аксонометрическая схема;
  • спецификация необходимого оборудования и материалов.
за 1 м 2 площади здания45 руб.
(для домов до 300 м 2)

В проект входит:

  • теплотехнический расчет;
  • проект системы отопления;
за 1 м 2 площади здания120 руб.
Комплексный проект инженерных систем(для домов свыше 300 м 2)

В проект входит:

  • теплотехнический расчет;
  • проект системы отопления;
  • проект системы напольного отопления;
  • проектирование горячего и холодного водоснабжения;
  • проект внутренней канализации.
за 1 м 2 площади здания100 руб.

Пример 2. Проект системы отопления с подключением радиаторов по однотрубной схеме

На схеме ниже изображён тот же самый проект дома, но система отопления однотрубная.

В принципе, требования здесь те же самые (запорная арматура на каждом радиаторе, на подаче и на обратке).

Единственное отличие – труба идёт по всему периметру дома, а не отдельными контурами, как в примере с двухтрубной системой. Кроме того, нужно помнить, что при однотрубной системе под радиаторами должна ставиться труба меньшего диаметра (на схеме такие участки под радиаторами отмечены точками). Это нужно для равномерного нагрева радиаторов. Подробно о нюансах однотрубной системы отопления вы можете прочитать из отдельной статьи.

Отопление и теплоснабжение

В общих данных проекта отопления указываются расчетные температуры наружного и внутреннего воздуха, а также параметры теплоносителя для систем радиаторного отопления и систем теплых полов.

В данном проекте отопления указаны следующие параметры температур:

  • расчетная температура наружного воздуха для системы отопления t=−28 градусов;
  • расчетные температуры внутреннего воздуха приняты:
    • для жилых помещений — + 22 градуса;
    • для санузлов и ванных комнат — + 24 градуса.

Система отопления имеет следующие параметры теплоносителя:

  • для системы радиаторного отопления — +80/+60 градусов;
  • для системы теплых полов — +35/+30 градусов.

Современные технологии

Все более популярными становятся инновационные способы отопления:

Инфракрасные полы

Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.

Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.

Тепловые насосы

Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.

Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.

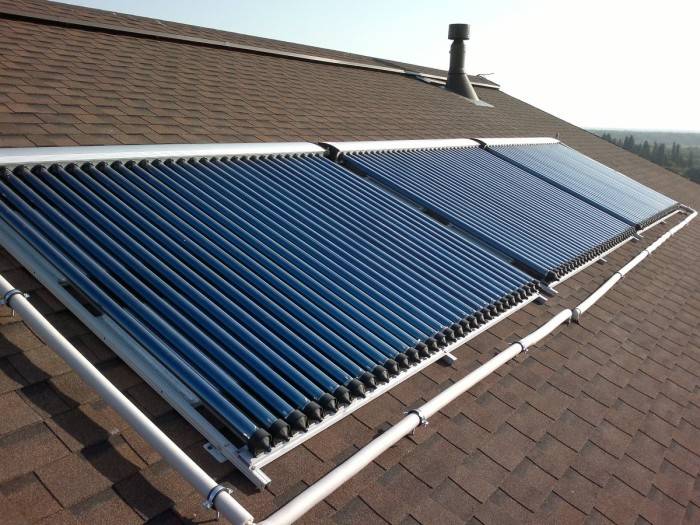

Солнечные коллекторы

Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.

Теплоносителем могут служить масло, вода или антифриз. Однако такое отопление зависит от количества солнечных дней в году и может устанавливаться только в определенной местности.

Пример 1. Проект системы отопления с подключением радиаторов по двухтрубной схеме

В котельной находится котёл (красный прямоугольник). Причём, сразу стоит оговориться: если котёл настенный, то устанавливать его в котельной не обязательно, устанавливать его допускается и в кухне, и в прихожей. Но при проектировании нужно помнить о вытяжной трубе.

Итак, возвращаемся к системе отопления.

Радиаторы, как и положено, под окнами; на схеме радиаторы фиолетовым цветом.

Чтобы не тянуть трубы по периметру всего дома, трубопровод спроектирован двумя петлями.

Подающая труба отмечена красным, обратка – синим. Чёрные точки на подаче и на обратке – это запорная арматура (радиаторные краны, термоголовки и т. п.). Запорную арматуру нужно ставить обязательно – на случай, если радиатор по какой-либо причине выйдет из строя, и его нужно будет отсоединить от системы для замены или ремонта без остановки всей системы.

Кроме запорных вентилей на каждом радиаторе, такие же вентили стоят на подаче для каждого крыла, сразу после котла.

Для чего здесь ставится запорная арматура? Как видно по схеме, длина петель системы не одинакова: «крыло», идущее от котла вверх (если смотреть по схеме), короче того, которое идёт вниз. А значит, сопротивление более короткого трубопровода будет меньше. Поэтому теплоноситель может больше идти по более короткому крылу, тогда более длинное «крыло» будет холоднее. За счёт кранов на подающей трубе мы сможем отрегулировать равномерность подачи теплоносителя.

Такие же краны ставятся и на обратке обеих петель – перед котлом.

Выводы

Система отопления позволяет поддерживать надлежащий температурный режим в здании и его помещениях. В систему входят трубопроводы, источники тепла, приборы учета, обогревательное оборудование, иные устройства. При проектировании строительства, реконструкции или капитального ремонта в проекте всегда предусматривается подраздел «Система отопления, вентиляция и кондиционирование». Также можно заказать рабочую документацию непосредственно для ремонта инженерных сетей.

Заказать проектирования на максимально выгодных условиях можно в ]Смарт Вэй. Обращайтесь, мы поможем оформить документацию на систему отопления даже по самым сложным объектам.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
