Строим щиток отопительный. Инструкция.В итоге, когда все работы были выполнены, получилась вот такая печь

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков Разделение по классификации Описания и разъяснения
Толщина стенок В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины.

Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.

Конструктивные особенности и принцип монтажа Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента.

Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными.

Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная.

Колпаковые разновидности также более безопасные и устойчивые к воспламенениям.

Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.

Конфигурация Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки.

Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки.

К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.

  • Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
  • Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
  • На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
  • В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

  • На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
  • На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
  • На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
  • Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
  • Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

  • 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
  • На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
  • На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
  • 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
  • На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
  • Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

  • канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
  • колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

  • кирпич красный керамический полнотелый – 309 шт.;
  • задвижка 130 х 130 мм – 3 шт.;
  • дверца для прочистки 130 х 140 мм – 3 шт.;
  • решетка вытяжная с клапаном 150 х 200 мм;
  • глина – 6 ведер;
  • песок – 4 ведра;
  • рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты

Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м2 , объемом 77 м3, с 1 окном и дверью

Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5)

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

Для определения самих габаритов печи соблюдают несколько пропорций:

  • исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
  • глубина топочного отсека определяется в пропорции 1 к 2.

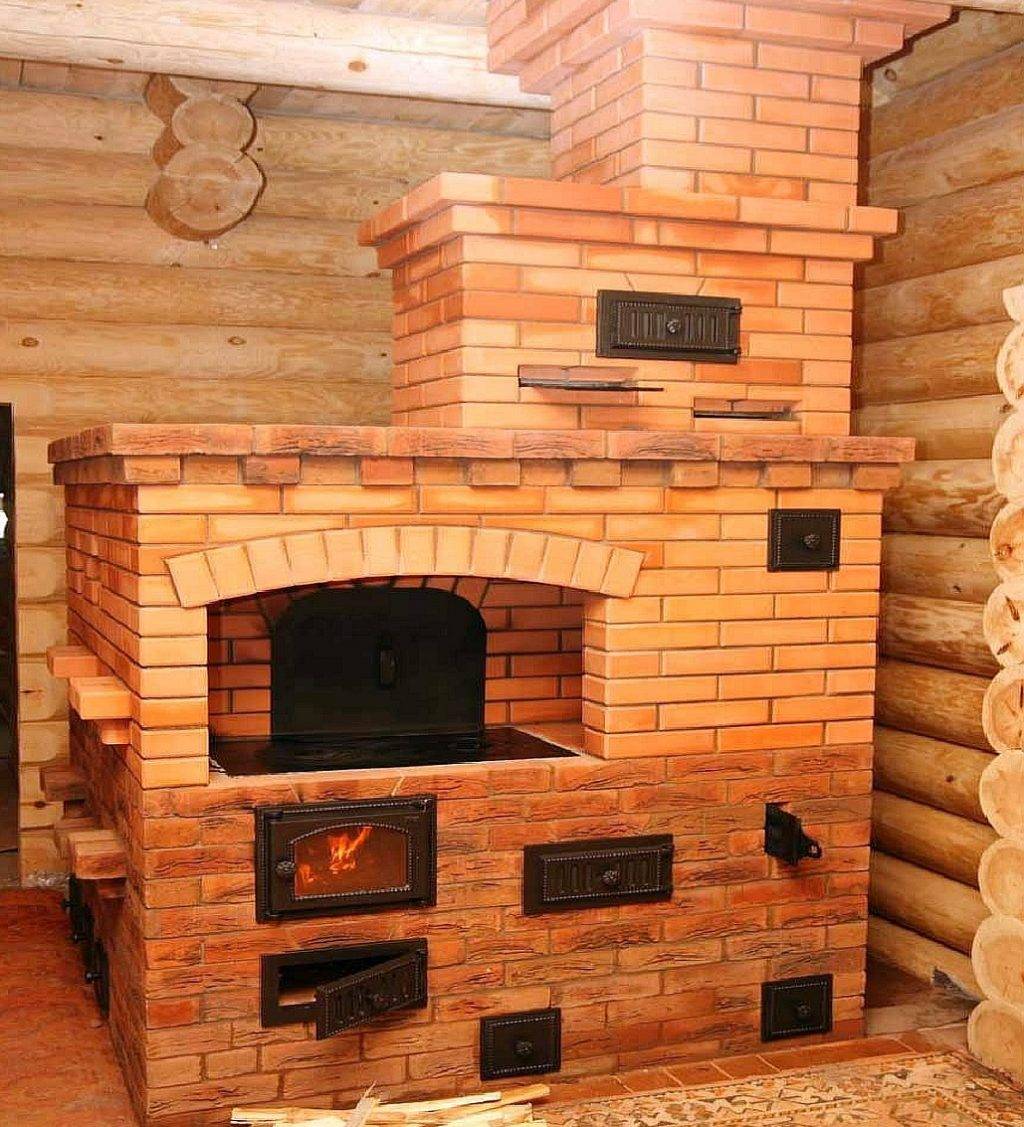

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

  1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
  2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
  3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
  4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
  5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
  6. При кладке 6-го ряда монтируеится водяной бак.
  7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
  8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
  9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
  10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
  11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
  12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
  13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
  14. При монтаже 17-го ряда монтируется задняя печная стенка.
  15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
  16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
  17. При кладке 20-го ряда свод горнила уплотняется песком.
  18. 21-й ряд предполагает перекрытие горнила.
  19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
  20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
  21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
  22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
  23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Строительство печи своими руками

Независимо от выбора типа конструкции печи, она должна отвечать требованиям пожарной безопасности

В связи с чем, большое внимание уделяется подготовительному этапу:

  • Разработка подробных чертежей.
  • Выбор места для установки печи.
  • Выбор материалов для строительства.
  • Подготовка инструмента.
  • Составление сметы предстоящих расходов.

Самый важный этап – это подготовка чертежей, так как именно от грамотно составленной схемы будет зависеть конечный успех. Сегодня можно приобрести уже готовый проект, а также просмотреть в интернете специальные видеокурсы, чтобы сделать все своими руками и тем самым сэкономить средства.

При выборе места установки очень большую роль играет площадь помещения и тип печи. В этом деле много тонкостей, поэтому опытные специалисты рекомендуют начинающим строителям печей создать уменьшенную копию конструкции, чтобы понять все нюансы кладки и исключить ошибки.

Выбор инструмента

При кладке печи потребуются не только строительные, но еще и измерительные, а также вспомогательные инструменты:

Материалы для кладки печи

  • Совковая лопата.
  • Расшивка для уплотнения раствора в швах кладки и придания им презентабельного вида. Это в том случае, если печь в дальнейшем не будет отделываться другими облицовочными материалами или штукатуриться.
  • Болгарка.
  • Металлическое сито с ячейками не более 2 мм.
  • Кельма.
  • Перфоратор с насадкой «миксер».
  • Молоток-кирка.
  • Рулетка.
  • Отвес.
  • Печная линейка.
  • Строительный уровень.
  • Ведра, швабры с тряпками и т.д.

Подготовка материала

Все печки – это кирпичные конструкции, поэтому в первую очередь следует подобрать качественный материал. Сегодня на рынке имеется 4 вида кирпича:

  • Ручной формовки.
  • Огнеупорный
  • Силикатный.
  • Керамический.

Кирпич и раствор

Облицовка выполняется керамическим кирпичом, желательно марки М-500, который выдерживает многократные циклы нагревания и охлаждения. Для кладки топочной камеры требуется только огнеупорный кирпич.

Кроме того, понадобится:

  • Песок – обязательно без примесей, поэтому его придется просеять.
  • Глина – от ее разновидности зависят пропорции. Рекомендуется использовать материал нормальной жирности.

Идеальный вариант – это когда фундамент был сформирован в процессе строительства дома. Самая популярная техника его возведения – это вырыть котлован и залить его бетоном согласно размерам будущей печки, после чего выложить основание из кирпича. Фундамент должен быть шире габаритов печи на 15 см с каждой стороны. Обязательное условие – гидроизоляция при помощи двух слоев рубероида, уложенных на бетонное основание.

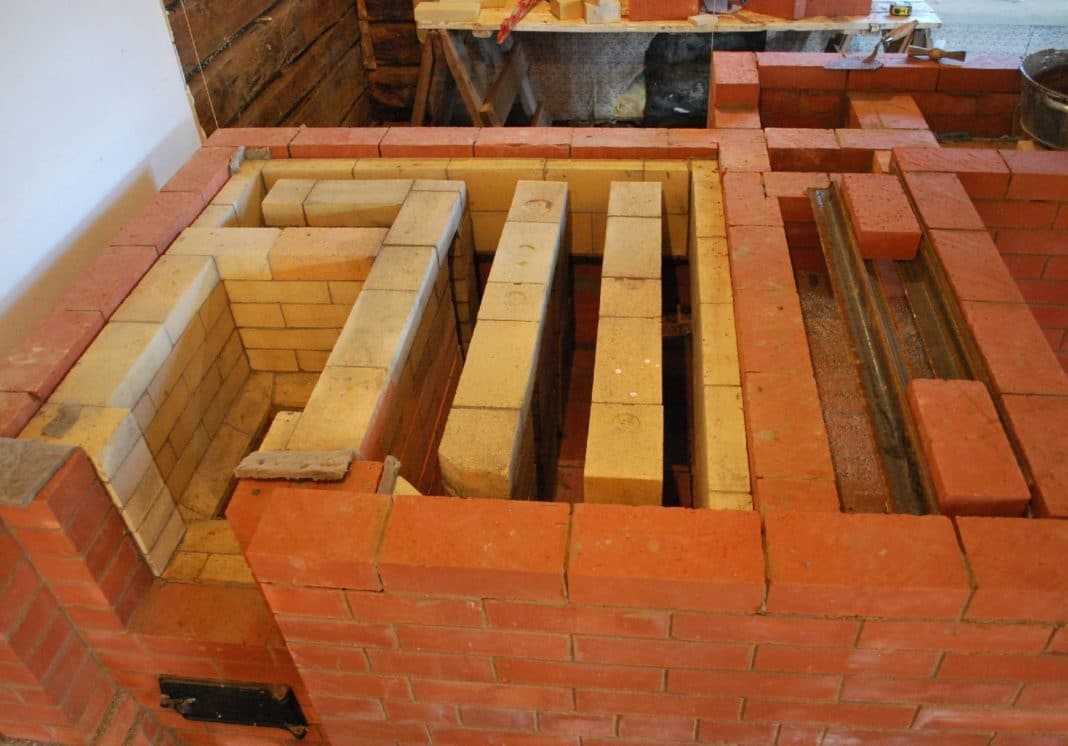

Процесс кладки

Приготовив раствор, можно начинать создавать печку своими руками, пользуясь при этом кельмой, но кому-то, возможно, удобнее работать шпателем или мастерком. Особенность процесса заключается в том, чтобы сделать швы между кирпичами меньшей толщины. Это сделает конструкцию прочнее и долговечнее, а также более теплоемкой.

Первый слой вашей будущей печки должен выкладываться с соблюдением всех рекомендаций и правил. Сначала выполняется кладка наружного слоя из кирпичей, а затем середина. Швы нужно тщательно заполнить раствором, чтобы не образовалось пустот.

Первые ряды строятся только из цельного кирпича, с обязательной перевязкой швов, ну а затем материал придется разрезать. Колотый кирпич рубленой стороной направляют вовнутрь кладки, особенно при создании дымовых каналов, чтобы не вызвать засорения дымохода.

Для наружной части трубы, в крайнем случае, можно использовать и силикатный кирпич, свойства которого позволяют выдерживать резкие температурные перепады и осадки. Но сам дымоход выполняется только из красного обожженного кирпича. Отверстие топки перекрывают специальной «замковой» выкладкой, используя металлический уголок.

Через 2-3 недели можно осуществить первую топку, созданной своими руками печки.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

  • Приобретение металлической печи, которая одновременно является камином.
  • Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.


Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Недостатки металлических варочных печей и как их исправить

  1. У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
  2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
  3. Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
  4. Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.
  1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

  1. Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
  2. С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.
  1. Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
  2. Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Кирпичные конструкции

Итак, мы переходим к достаточно сложной теме – отопительно варочные печи из кирпича. В чем сложность данной конструкции? Во-первых, отметим, что если вы никогда печными работами не занимались, то придется разобраться в данной теме досконально, добравшись до мелочей. Как и любая сложная работа, она требует определенных знаний. И если схему сооружения и ее внутреннюю конструкцию можно сегодня узнать быстро, то с нюансами возведения придется повозиться.

Во-вторых, надо правильно подобрать необходимые материалы. К примеру, для сооружения любой кирпичной печки потребуется красный огнеупорный кирпич, а вот топочную камеру обычно выкладывают из шамотного кирпича. В отопительно варочных приборах можно устанавливать готовую топку, изготовленную из чугуна. Это не только сокращает время проведения строительства печи, но и уменьшает ее стоимость. Шамотные кирпичи – материал дорогой.

Три в одном

Конструктивные особенности

Какие элементы являются основными в данном типе печей?

Топочная камера. В принципе, это обычная камера, конфигурация которой может изменяться в зависимости от используемого топлива. А так как мы говорим в этой статье о дровяных варочных печах, то выкладывать камеру надо будет с высоким потолком. Для дров необходим объем.
Варочная чугунная плита для печи

Обращаем ваше внимание – именно чугунная. Сталь не выдержит высоких температур, а в некоторых случаях и соприкосновение с открытым огнем

Стальной лист просто начнет изменять свои размеры и коробиться. Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты.
Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии.

Самая простая модель

Самое важное в конструкции такого типа отопительных агрегатов – это завязать все конструктивные элементы в одну единую систему, в которой основой является эффективное распределение горячих воздушных масс. То есть, нагретый в топке воздух должен пройти по определенному контуру, чтобы оставить все свое тепло и для варки, и для подогрева, и для отопления

Печка Волкова

Типы кирпичных печей с варочной панелью

Как уже было сказано выше, существует достаточно большой модельный ряд данного типа конструкций, которые друг от друга будут отличаться габаритами, функциональными дополнениями (к примеру, отопительно варочная печь с лежанкой), используемыми материалами, различной конфигурацией основных элементов. Мы просто обозначим в нашей статье некоторые из них.

  • Печь Волкова. Одна из часто встречаемых моделей с размерами 110×90х244 см, в конструкцию которой кроме всех основных элементов входит водяной контур. Этот агрегат может быть использован и в летнее время, на нем просто можно готовить пищу.
  • Печь Потапова. Здесь присутствуют две модели, отличающиеся между собой размерами. Есть большая печь, и есть малая. Кстати, вот размеры малой печки – 51 х 64 х 182 см.
  • Печь Жирнова, Стержнева, Кузнецова и так далее.

Устройство топочной камеры

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

  • Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
  • Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
    Только тогда можно растапливать шведку поленьями размером до 60 см.
  • Один из немаловажных моментов — это расстояние от пола до варочной плиты.
  • По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
  • Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
  • К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
