Инструкция по пайке полипропиленовых труб

Соединение труб в труднодоступных местах и сварка сложных конструкций

К таким конструкциям относятся:

  • установка счетчиков;
  • подводка к водонагревателю;
  • разводка на соседние рядом стоящие потребители;
  • пайка в стесненных условиях.

Подробнее:

  1. При пайке труб на счетчик учитывайте его габариты: квартирный водомер больше по габаритам, чем труба. Если сначала приять трубы, то потом будет сложно установить сам прибор – ему не хватит места.
  2. Водонагреватели имеют сложную обвязку. В условиях малогабаритных квартир необходимо быть внимательным при расчете труб. Всегда отмечайте для себя участки, на которых вы не сможете воспользоваться паяльником – здесь придется паять соединения «на полу», а после подгонять их по стене и прибору.
  3. Рядом стоящие приборы создают массу проблем: пайка затягивается по времени, так как нагромождение труб мешает процессу, увеличивается время ожидания для остывания спаянных соединений. Вы должны четко продумать, в какой последовательности будете соединять все детали, чтобы они не мешали после пайке соседних элементов.
  4. Пайка в стесненных условиях отнимает больше времени на придумывание как подобраться к соединению, чем на сам процесс сварки. Поэтому, даже если вам необходимо спаять 2…3 узла, тщательно продумайте все варианты. Желательно наличие помощника, который будет подавать или забирать паяльник.
  5. Пайка в штробах. В местах пайки штроба должна быть расширена и углублена настолько, чтобы вы могли вставить в нее паяльник. Штроба в соседних поворотах и соединениях также должна быть шире, чтобы труба имела запас хода при снятии с паяльника.

Температура пайки

Чтобы соединить трубы, нужно знать температуру плавления полипропилена. Для этого можно воспользоваться готовой таблицей в интернете, в которой указываются температурные режимы зависимо от диаметра, толщины стенок трубок. Процесс нагревания зависит от нескольких факторов:

  1. Проводить нагрев пластиковых деталей нужно быстро, чтобы они не успели полностью расплавиться. Для этого аппарат нагревают заранее.
  2. Нельзя выполнять работы на очень высоких температурах. Это приведет к разрушению материала, изменению формы изделия.
  3. Тефлоновое покрытие на насадках для разогрева трубок, держится длительное время, если рабочий температурный режим не превышает 260 градусов. Это оптимальный показатель для того чтобы плавился пластик. Повышение температуры приведет к порче полипропилена, разрушению тефлонового покрытия.

Правила эксплуатации паяльника

1.Паяльник рекомендуется устанавливать на ровную поверхность. Насадки нужного диаметра фиксируют специальными ключами. Насадка, которая требуется для работы, устанавливается с краю.

2. На установленном паяльнике собирают отдельные детали трубопровода. Для удобства работы желательно привлечь к работам помощника.

3. Работа начинается только после того, как паяльник нагреется до нужной температуры. Чтобы он нагрелся до 260 градусов ему достаточно 10-15 минут.

4.Во время паяльных работ паяльник от сети не отключают.

5. Соединяемые детали нужно нагревать одновременно.

6. Остатки пластика удаляют, используя брезентовую ветошь.

Паяльник для полипропиленовых труб

Новичку не рекомендуется приобретать такой аппарат. Его можно изготовить из утюга и соответствующих материалов, сэкономив при этом значительную сумму.

Способ первый

Для изготовления самодельного паяльника понадобятся:

  • вышедший из строя старый утюг, у которого сохранился нагревательный элемент;
  • детский металлический конструктор;
  • резиновая ручка;
  • тумблер;
  • асбестовый шнур;
  • дюраль;
  • изолента.

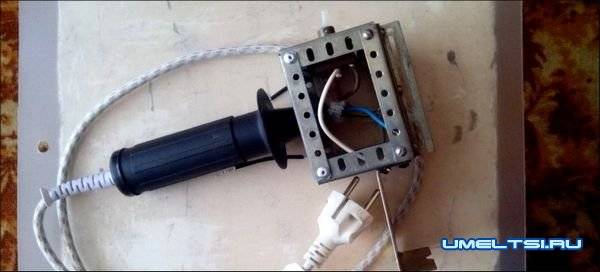

Технология изготовления

болгаркой от дна утюга срезаются все лишние детали;

  • изготавливается алюминиевая накладка;
  • из конструктора монтируется коробка; в нее устанавливаются лампочка и резиновая ручка;
  • к проводу подсоединяются тумблер и регулятор паяльника;

  • все детали соединяются в одно целое;
  • припаиваются кабели;
  • к корпусу, предварительно положив асбестовую прокладку, прикручивается болтами нагревательный элемент.

Таким образом, потратив немного времени, используя подручный материал, вы становитесь обладателем самодельного паяльника для сварки труб из ПП.

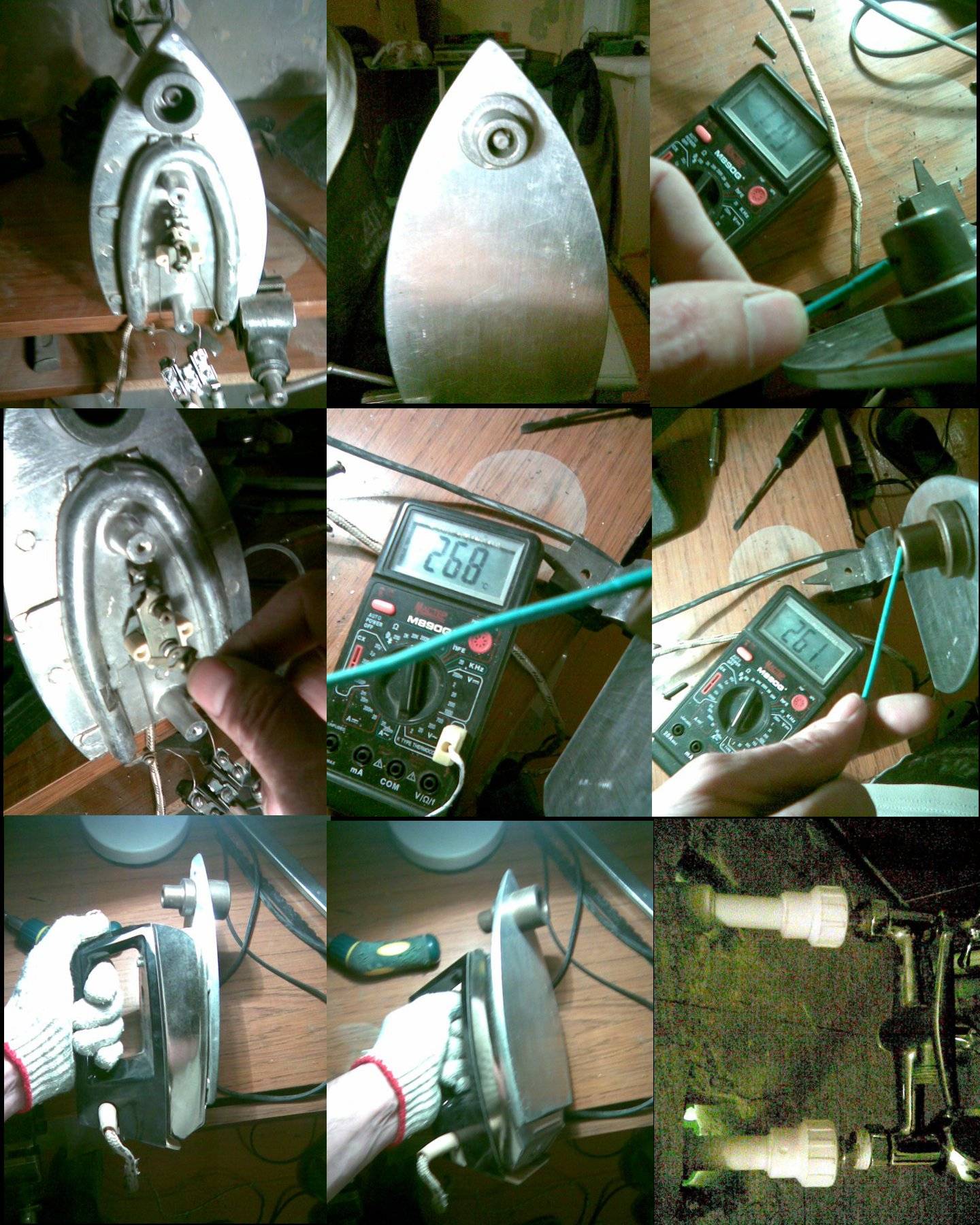

Способ второй

Для изготовления инструмента понадобятся парная насадка стоимостью 215 р. и выброшенный подожженный утюг. На его сборку требуется примерно два часа.

Сначала нагревающийся прибор устанавливается вертикально. Фитинг одновременно с трубой надевается на разогревающие насадки. Для обеспечения возможности проводить операции на стене утюг нужно подвергнуть небольшой модернизации: обрезать «жало» подошвы и слегка его закруглить. Нелишним будет применение термопасты.

Известно, что таким самодельным аппаратом было сварено несколько трубопроводов. Качество работы получилось довольно высоким.

После нагрева утюга, удерживая его за ручку, первой снимается труба. Сразу удалять фитинг не нужно, поскольку его толщина не дает ему быстро расплавиться. Остается придержать рукой трубу с утюгом и снять фитинг.

Чтобы соединить изделия, необходимо приложить небольшие усилия, пока не образуется ровного облоя по всему периметру детали крепежа.

В этом положении нужно подержать соединение примерно 15-20 секунд, пока не начнется полимеризация. Сварка на стене отличается простотой: одной рукой придерживается нагревающийся прибор, другой – труба.

Способ третий

Изготавливаем утюг, оборудованный регулятором температуры, в качестве которого будет выступать специальное управляющее устройство мощности, собранное на тиристоре. Для паяльных работ подается напряжение, равное 170В. Для создания приспособления используются алюминиевые или медные пластины. На фотографии показана деталь толщиной 0,8 мм, однако значение этой величины может варьироваться в большую сторону.

Плоские элементы нужны, чтобы нагреватель не начал остывать в момент надевания трубы. Для работы используется ТЭН (1 кВт) от устаревшей плиты «Мечта». Так как радиатор почти не нагревается, его можно уменьшить. Для установки тиристора и диода прокладки не требуются. Конструкция самого утюга может иметь любой вид, все зависит от вашей фантазии.

Ниже приведена схема регулятора мощности.

С каждой стороны спирали можно установить алюминиевые прокладки в виде круглых блинов. К корпусу крепится ручка с регулятором и зафиксированным тумблером. Другими словами, можно заняться тюнингом.

Принцип всех устройств всегда один: для пайки труб из ПП нужно соблюдать определенную температуру.

Как и зачем выдерживать нужный температурный режим при сварке полипропиленовых труб

Выставляем температуру

Несмотря на огромное желание сэкономить, для пайки полипропиленовых труб при строительстве водопровода необходимо использовать специальное оборудование. В практике частного или промышленного монтажа используются сварочные аппараты для пайки полипропиленовых труб, автоматика которых настроена на выдерживание необходимых температур в зависимости от диаметра и назначения изделий. Активная часть оборудования чаще называется утюгом. Форма паяльников повторяет контуры трубок, обеспечивая минимальную погрешность нормативных условий от влияния внешних факторов.

На практике часто используют усредненные значения температуры для расплавления материала в месте стыковки. Оптимальной считается значение 260 градусов для нагрева места спайки. Рабочий диапазон может быть расширен до параметров 255-280 С. В случае, если оператором используется превышение нагрева с целью сокращения времени воздействия, это может повлечь неравномерный разогрев полимера. Следствием нарушения технологического процесса может стать недостаточная толщина сварочного шва.

Время пайки при монтаже полипропиленовых труб

При выполнении технологического соединения трубопровода нужно учитывать время пайки полипропиленовых труб согласно рекомендациям производителя и некоторые особенности:

  • При разогреве места соединения нужно выдерживать оптимальное расстояние между утюгом и полимерным слоем. При излишнем удалении активной части будут наблюдаться потери тепла с последующим снижением качества монтажного шва;
  • Воздействие утюга следует прикладывать одновременно к обеим стыкуемым частям трубопровода. В противном случае будет обеспечен неравномерный прогрев смежных элементов и последующая деформация места соединения.

Виды пластиковых труб, тонкости процесса спайки

Понятие «пластиковые трубы» объединяет в себе ряд изделий, которые имеют различие в использовании и химическом составе. Выделяют следующие виды:

  1. Поливинилхлоридные (ПВХ). Рекомендуются для холодного водоснабжения. Легкие, прочные. Используются для прокладки в открытом виде.
  2. Полипропиленовые (ПП). Выдерживают высокие температуры, давление, предназначены для транспорта горячих жидкостей и в отопительных системах. Соединения отдельных элементов осуществляют пайкой пропиленовых труб.
  3. Полиэтиленовые(ПЭ) . Гибкие, эластичные, при нагревании становятся мягкими. Бывают высокого (ПВД) и низкого давления (ПНД). Используются для холодной воды.
  4. Из сшитого полиэтилена (РЕХ). Легко изгибаются, выдерживают механические нагрузки, высокие и низкие температуры. Предназначены для горячего и холодного водоснабжения.
  5. Металлопластиковые. Многослойные. Используются для питьевого водопровода и отопления.

Пайка пластика обеспечивается термопластичностью материала. При нагреве он становится мягким, как пластилин, отдельные фрагменты легко соединяются при взаимном прижатии. Остывание приводит к образованию прочного стыка, который не пропускает жидкость.

В процессе пайки имеет место полифузия – взаимное проникновение молекул. Так как шов образуется из материала изделий, его химическая формула равна формуле материала и сохраняет его физические свойства. В стыке нет границы между элементами, чем объясняется его прочность.

Несколько полезных советов

Чтобы узнать, как паять трубы из полипропилена, нужно понять, что в этом процессе самое главное – действовать быстро и уверенно и соблюдать соотношение деталей. Если пайка труб проводится впервые, целесообразно выполнить несколько пробных соединений

Чтобы проконтролировать качество выполненной спайки, контрольный образец разрезается вдоль.
Во время выполнения работ, особое внимание уделяют уголкам, тройникам и кранам. Ручки кранов должны свободно перемещаться в любое положение и не упираться в трубу

Также необходимо выполнять технику безопасности, так как работы ведутся при больших температурах, с использованием пластикового материала, который при нагреве выделяет опасные для здоровья пары.
Снятие фаски с трубы обязательно, также ее необходимо удалять и с внутренней стороны фитинга. Иначе размягченный пластик во время спайки окажется задранным, соединение станет менее прочным.
Труба в фитинг вставляется до упора. К фитингу приваривается труба по всей длине и ее торец. Особо важен этот момент для изделий с внутренним армирующим слоем.
Насадки паяльника с покрытием из тефлона нельзя очищать от остатков пластика с помощью металлических предметов. Удалять остатки полипропилена необходимо грубой тканью с разогретой насадки.

Что необходимо для сварки полипропиленовых труб

Главное, что нужно купить или арендовать – это сварочный аппарат (паяльник) для полипропиленовых изделий. Вероятно, у вас есть знакомый, который одолжит вам его временно. Для владельцев же загородных домов, хозяйственных построек и бань, где будет водопровод, он просто необходим. Так как можно не только проложить любой полипропиленовый водопровод, но и, если нужно, отремонтировать его. Помимо этого нужно иметь:

  • Тефлоновые насадки для паяльника диаметром 16, 20, 25, 32, 40 миллиметров. Выбор насадок для пайки зависит от особенностей систем водоснабжения или отопления. При помощи них делается одновременное расплавление элементов соединяемых частей, которые после соединяются друг с другом.
  • Угольник, линейка, рулетка.
  • Средство для обезжиривания соединительных частей.
  • Нож.
  • Карандаш.
  • Ветошь.
  • Напильник.

Арматура и фитинги для пайки

С выбором необходимых фитингов проблем не должно появиться. В продаже есть все, что требуется для укладки любого водопровода: тройники, косые и прямые уголки, переходники, крестовины, муфты, компенсаторы различных конструкций и диаметров.

Помимо этого, в ассортименте есть фитинги с хромированными залитыми металлическими вкладышами. Это позволяет с легкостью подключить любую сантехнику или подключиться к медному или стальному водопроводу, без помощи специалистов.

Пайка, монтаж и соединение труб из полипропилена

С учетом диаметра и способа сварки рекомендуется использовать такие типы соединения:

  • Стыковые — для трубопровода диаметром больше 63 миллиметров.
  • Раструбные (муфтовые) – для трубопровода диаметром меньше 63 миллиметров.

При устройстве трубопровода в частном доме или бане раструбная сварка — это основной вид пайки, потому как трубы сечением больше 50 миллиметров нет смысла ставить. Для магистральных линий подходит сечение 40 или 50 миллиметров, а для отводного водопровода 16–32 миллиметра.

Варианты соединения полипропиленовых труб

Пайка седел – это вид стыковой пайки, когда к цилиндрической поверхности трубы вваривается под прямым углом специальное седло с раструбом. После выдержки спаянного узла через седло делается отверстие в трубе. После к седлу вваривается вторая труба. Так, получается сообщающаяся Т-образная конструкция.

Стыковая пайка используется, если необходимо спаять встык трубы диаметром больше 50 миллиметров с толщиной стенок больше 4 миллиметров. В частном строительстве данный вид сварки почти не применяется.

Раструбная сварка труб сечением не больше 40 миллиметров делается с помощью паяльника с необходимыми насадками. Сварка изделий с сечением больше 40 миллиметров требует использование специального аппарата с центрирующими насадками.

Подготовка паяльника, фитингов и труб к работе

Перед пайкой все посадочные участки арматуры обязаны быть очищены от грязи и обезжирены. Нужно проверить, чтобы в деталях не было брака: разностенности, овальности, трещин и так далее.

Внешний диаметр трубы обязан быть больше внутреннего сечения раструба фитинга. Если в холодном положении можно соединить стыковочный узел, то это обозначает, что или фитинг с браком, или труба меньше нужного диаметра.

Обрезать труборезом (ножницами) трубу в требуемый размер таким образом, чтобы плоскость среза находилась перпендикулярно оси.

Если находится слой армирования, то шейвером зачистить трубу, чтобы его полностью удалить. Последующие работы происходят так же, как и для обычной трубы.

Ножом или ножовкой проделать небольшую фаску по внешнему диаметру, чтобы труба при углублении в раструб не сделала задиров. Если образовались заусенцы на внутренней части трубы, то их нужно тоже убрать ножом, чтобы не мешали циркуляции воды.

Паяльник надежно крепится в удобном месте для работы, после на него одеваются необходимые тефлоновые насадки, которые крепятся при помощи винтов. Лишь после этого сварочный аппарат можно включать в сеть. Через 7–15 минут, когда индикатор покажет готовность к сварке, нужно аккуратно почистить ветошью рабочие плоскости насадок.

Для пайки деталей в труднодоступных участках водопровода, к примеру, сверху помещения, нужно продумать то, куда положить паяльник после прогрева стыковочных элементов, потому как две руки будут заняты их креплением.

Метод холодной сварки

Этот способ соединения элементов магистрали подойдёт только для холодной воды под незначительным давлением. Стыковочные поверхности обезжириваются. Наносится специальный клей, продающийся в строительных магазинах, элементы стыкуются и фиксируются на тридцать секунд. Водопровод будет готов к использованию только через час. Такой метод не отличается надёжностью и не создаёт монолитное соединение деталей.

Полипропиленовые трубы — это хорошая альтернатива классическим, стальным или чугунным магистралям. Монтаж водного и теплового снабжения с их помощью прост, не трудоёмок и дешёв. Поэтому эти изделия заняли своё большое и законное место в своём сегменте строительного рынка.

Как паять полипропиленовые трубы видео

Учиться нужно исключительно у профессионалов. Поэтому познакомьтесь с размещенным видео.

Как паять армированные полипропиленовые трубы видео

Монтаж инженерных коммуникаций из полимеров с помощью пайки — это популярный способ создания надежных систем. Метод позволяет обустраивать канализацию, водопровод и сеть отопления в частных домах и квартирах.

Ошибки при пайке полипропиленовых труб видео

Простой принцип выполнения работ способствовал популярности пайки. Благодаря легкости процесса его могут использовать даже неопытные люди. Однако необходимо обязательно строго соблюдать температурный режим нагрева ПП деталей и полностью выполнять другие советы специалистов.

Мне нравитсяНе нравится

Виды труб и фитингов

Трубы из полипропилена делятся на 4 основные категории:

  1. Изделие с тонкими стенками PN10 для теплого пола и систем подачи холодной воды. Показатель давления – 1 МПа, максимальная температура – 45С и 20С.
  2. Изделие PN16 для монтажа отопительных систем с низким значением давления и систем подачи холодной воды. Показатель давления – 2 МПа, верхний показатель температуры – 80С, внутренне армирование алюминием.
  3. Изделие универсальное PN20 для прокладки холодного и горячего водоснабжения. Показатель давления – 2 МПа, верхний температурный порог – 80С.
  4. Изделие для прокладки холодного и горячего водоснабжения PN25, внутреннее армирование алюминием. Показатель давления – 2,5 МПа. Верхний температурный показатель – 95С.

Для осуществления соединения труб из полипропилена и изделий из стали используют фитинги с хромированными и латунными вставками. Основные виды фитингов:

  1. Паечные муфты для изделий одинакового и разного диаметра.
  2. Уголки 45 и 90о для изделий одинакового и разного диаметра.
  3. Уголок тройной и тройник для изделий одного диаметра.
  4. Заглушка.
  5. Пайка из полипропилена.
  6. Крестовина.
  7. Муфты комбинированные с разными типами резьбы – внутренняя, наружная и с накидными гайками.
  8. Вварное седло.
  9. Уголки 90 комбинированные.
  10. Тройники комбинированные, наружная и внутренняя резьба, комбинированные гайки.
  11. Угольники комбинированные для крепления различных приборов.
  12. Краны паечные шаровые, с американкой, прямые и угловые.

Армированные трубы из полипропилена

Армированные трубы – это продукция с жестким каркасом из алюминия или стекловолокна. Армирующий алюминиевый слой располагается снаружи или между слоями пластика. Слои соединяются специальным клеем. Толщина алюминиевого слоя – 0,1-0,5 мм. Армирование стекловолокном выполняется немного по другому принципу – слой располагается только по центру, а сама труба представляет собой монолит, слои в котором надежно приварены друг к другу.

Наличие армирующего слоя влияет не только на характеристики трубы, но и на метод ее спайки. В целом процесс монтажа армированной трубы ничем не отличается от прокладки не армированных конструкций. Есть только один нюанс – труба с внешним армирующим слоем из алюминия перед пайкой зачищается специальным инструментом – шейвером. Армированное внутри изделие зачищается торцевателем.

Армированные трубы дороже продукции без покрытия, потому выполнять ими монтаж холодного водопровода не целесообразно. С проводом холодной воды отлично справятся обычные полипропиленовые трубы.

Инструкция для пайки

Оборудование и материалы

При подборе труб из полипропилена особое значение имеет, для каких именно целей вы собираетесь использовать конструкцию. К примеру, если вы хотите сделать трубопровод, то вам понадобятся трубы, диаметр которых будет не менее 16 и не более 63 мм. Очень многое зависит от уже имеющихся в доме коммуникаций. Также не получится обойтись без таких инструментов:

  • карандаша,
  • рулетки,
  • брезентовой ветоши,
  • фитингов.

Но это лишь вторичные инструменты. Для того чтобы осуществить пайку точно по инструкции вам понадобится паяльник с несколькими насадками

Особое внимание нужно уделить мощности устройства. Она должна быть не мене чем 1200 Вт

В противном случае вам не удастся осуществить операцию на качественном уровне.

Устройство для пайки, мощность которого превышает отметку в 1800, можно использовать в промышленной пайке. Если же вы новичок, то вам подобная скорость может только помешать. Когда паяльник слишком мощный, можно легко повредить конструкции из полипропиленовых труб. Здесь одной инструкции будет недостаточно. Необходим существенный опыт.

Насадки, которые вы будет использовать в процессе пайки полипропиленовых труб, состоят из нескольких частей. Основным элементом является гильза. Именно она позволяет оплавлять полипропиленовые трубы согласно инструкции.

Внимание! Качественные насадки должны иметь тефлоновое покрытие

Если брать стандартный паяльник, то к нему в комплекте идёт как минимум шесть насадок. Они отличаются друг от друга по диаметру. Некоторые устройства позволяют сразу установить три насадки. Естественно, это в значительной мере влияет на производительность.

Отсутствие необходимости в смене насадок во время пайки позволяет значительно сэкономить время и при этом сделать всё точно по инструкции. Дело в том, что нельзя сменить одну насадку на другую до того, как паяльник остынет.

Лучшими для пайки полипропиленовых труб своими руками считаются паяльники, оснащённые электронным регулятором температуры. Эти устройства позволяют с точностью до нескольких градусов подбирать оптимальный температурный режим. Благодаря ему риск навредить конструкции снижается практически до нуля.

Внимание! Вторым по важности инструментом для пайки полипропиленовых конструкций, согласно инструкции, являются ножницы для пластика

При какой температуре нужно осуществлять пайку

Чтобы всё прошло согласно инструкции полипропиленовые конструкции нужно паять при температуре насадки не более чем 260 градусов. Стоит вам превысить данную отметку хотя бы на 10 единиц, и пластиковая основа потеряет свою устойчивость. Как результат элемент просто не войдёт в фитинг. При этом он будет липнуть ко всему, чего будет касаться.

Тем не менее недостаточного нагрева также нужно избегать. Стоит помнить, что если полипропиленовая конструкция не достигнет нужной вязкости и пластичности — диффузия станет невозможной. В таком случае надёжность соединения будет под огромным вопросом. Естественно, что о сроке службы в 50 лет при такой пайке не может быть и речи.

Инструкция пайки

Чтобы осуществить качественную пайку полипропиленовых коммуникаций следуйте данной инструкции:

  1. Обрежьте полипропиленовые элементы при помощи специальных ножниц. Разрез должен быть перпендикулярным к оси.
  2. Подберите фитинг подходящего диаметра. Размер элемента в холодном состоянии немного меньше, чем размер трубы.
  3. Очистите раструб фитинга. В качестве обезжиривающего вещества можно использовать обычную мыльную воду. Некоторые строительные эксперты рекомендуют использовать спиртовой раствор.
  4. Высушите фитинг после чистки.
  5. Установите на паяльник подходящую насадку.
  6. Вставьте трубу в гильзу с расчётом, что паять придётся всю скрывшуюся в отверстии поверхность.
  7. Наденьте раструб фитинга на дорн.
  8. Выдержите подходящее для трубы, выбранного вами диметра время нагрева.
  9. Снимите элемент с паяльника и осуществите соединение. При этом старайтесь не делать поворотов.

При условии, что пайка полипропиленовых элементов была осуществлена точно по этой инструкции — образуется сплошной наплыв на раструбе. Он будет напоминать собой своеобразный валик по всей окружности.

После того как пайка завершена — вам остаётся выдержать период, пока полипропиленовая конструкция не остынет. При этом необходимо обеспечить детали максимальный покой или же возможны серьёзные деформации.

Внимание! Нельзя осуществлять пайку полипропиленовых труб при температуре менее нуля градусов

Это важное условие инструкции
