Печь камин с водяным контуром отопления

Виды топок для камина

Прежде, чем рассматривать разновидность топок, давайте вспомним, что конструкция камина включает в себя основные 3 элемента:

  • дымоход;
  • внешняя облицовочная часть;
  • топка.

Основные элементы камина

Топки бывают двух типов: открытые и закрытые.

Первый вариант – более уютный и романтичный. Ведь так приятно холодным вечером посидеть перед открытым огнем, любуясь, как горят поленья в камине. Но такая конструкция имеет ряд недостатков:

  • Небезопасность. Такой камин не оставишь без присмотра.
  • Неэффективность. Примерно 15% от тепла остается в комнате. Остальное – улетучивается через дымоход.

Поэтому конструкцию открытого типа можно смело назвать декоративной роскошью, которая позволяет создавать атмосферу тепла и уюта в доме. Кроме того, регулировать мощность горения топлива в таком камине не получится. Единственным способом регулировки является вьюшка, которая позволяет открывать или закрывать в дымоходе заслонку, управляя тягой. В качестве отопительной системы такую конструкцию будет использовать не эффективно.

Открытый тип топки

А вот закрытый камин куда более эффективно использовать для отопления загородного дома холодной зимой или в межсезонье. Он будет выполнять не только декоративную функцию, являясь главным украшением гостиной, но и обеспечивать эффективный прогрев помещения.

Стильный камин с закрытой топкой

Эффективность и высокая производительность камина с закрытой топкой обусловлена совершенно иным принципом работы по сравнению с открытой конструкцией. Тепло накапливается внутри топки, а не выходит с продуктами горения наружу. Благодаря этому достигается высокий коэффициент полезного действия. При правильно смонтированном камине — КПД достигает 90-92%.

Кроме этого, современные производители оснащают закрытые топки системой длительного горения (системой тления дров), благодаря чему тепло может поддерживаться до 12-15 часов после одной закладки. Это не только эффективно, но и весьма экономично. Регулировать степень подачи кислорода, который влияет на интенсивность горения, можно с помощью ручки.

Закрытый камин

При такой системе отопления, можно спокойно отправиться спать, а камин потихоньку будет отдавать тепло. Наутро, в доме будет хорошая температура и атмосфера.

К достоинствам закрытого типа топки можно отнести:

  • Высокая производительность (до 92 % КПД).
  • Остаточные продукты сгорания (пепел и зола) собираются в специальный зольник, что гарантирует чистоту в доме.
  • Высокая противопожарная безопасность. Отсутствует вероятность попадания искр на напольное покрытие или мебель.
  • Длительный срок эксплуатации.
  • Экономичность топлива.
  • Камин может работать в автоматическом режиме без постоянного присутствия человека и контроля за пламенем.
  • Возможность регулировки интенсивности горения.

К недостаткам закрытого типа топки можно отнести узкое стекло в бюджетных версиях, что не дает возможности любоваться открытым пламенем.

Закрытая чугунная топка

Следует отметить, что закрытый тип камина из открытой конструкции сделать можно. Для этого необходимо вставить чугунную топку закрытого типа в общую конструкцию камина. Сама по себе топка представляет собой каминный вкладыш (кассету), которая закрывается стеклянной дверцей.

Этот вкладыш подсоединяется к дымоходу, откуда уже потом выводятся продукты сгорания.

Классификация систем воздушного отопления по виду используемого топлива.

По виду используемого топлива системы воздушного отопления бывают:

1. Газовые системы воздушного отопления Газовые системы воздушного отопления прямого нагрева – это печи воздушного отопления Goodman, Nordyne, Lennox. Газовые системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым газовым отопительным котлом. 2. Дизельные системы воздушного отопления Дизельные системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым дизельным отопительным котлом. Дизельные системы воздушного отопления прямого нагрева в России не представлены. 3. Системы воздушного отопления на пеллетах Системы воздушного отопления косвенного нагрева на пеллетах – система Антарес Комфорт с водяным теплообменником и любым отопительным котлом на пеллетах. Системы воздушного отопления прямого нагрева на пеллетах в России не представлены. 4. Электрические системы воздушного отопления Электрические системы воздушного отопления прямого нагрева – канадская Hi-Velocity, система Антарес Комфорт с электрическим нагревателем, различные аэрхендлеры и еще наш знакомый пример – тепловентилятор. Электрические системы воздушного отопления косвенного нагрева – система воздушного отопления Антарес Комфорт с водяным теплообменником и любой электрический водогрейный котел. 5. Дровяные системы воздушного отопления Правду говоря, таких экзотических систем воздушного отопления в современном мире уже не встречается. В Древние Века дровяной системой воздушного отопления был гипокауст Витрувия, в Средние века такими системами отапливали немецкие замки и русские соборы. Но вентиляторов в то время еще не было и нагретый воздух подавался в отапливаемые помещения естественным путем, что сильно снижало КПД. 6. Угольные системы воздушного отопления То, что было сказано про дровяные системы воздушного отопления, можно сказать и про угольные. В настоящее время не встречаются. Хотя, вообще , если установить в топочной дома вентилятор и систему воздуховодов, а также угольную или дровяную печь, например русскую или Буллерьян, то можно получить искомую дровяную или угольную систему воздушного отопления. Печь нагреет воздух в топочной, а вентилятор разнесет его по всему дому. Однако роль термостата в такой системе придется исполнять истопнику. Строго говоря, к подобным системам можно отнести и камин – если у вас в доме есть система воздуховодов с вентилятором, а также камин, то вы фактически получите воздушное отопление камином. Однако КПД у такой системы будет не очень высоким (из-за ограниченных возможностей камина) и большой дом обогреть одним камином скорее всего не получится. Однако камин может быть использован как добавочный резервный источник тепла на случай сильных морозов. 7. Солнечные системы воздушного отопления Солнечные системы воздушного отопления косвенного нагрева нагревают воду за счет солнечного тепла, а затем через теплообменник нагревают воздух. Но пока еще подобные системы достаточно экзотичны. Большой мощности они дать не могут, поэтому реальное их использование в России, особенно зимой, представляется маловероятным. Но солнечные коллекторы могут помочь вам немного сэкономить на отоплении в межсезонье, особенно в южных районах нашей страны, например в украденном у Украины Крыму. Солнечные системы воздушного отопления прямого нагрева могут быть использованы в паре солнечные батареи – электрический нагреватель, но они имеют такие же недостатки, как и косвенные системы – малую на данный момент мощность. Поэтому солнечные батареи могут пока использоваться только как дополнительный источник тепла, например совместно с системой воздушного отопления Антарес Комфорт с водяным теплообменником. 8. Системы воздушного отопления тепловым насосом В данном случае основным теплоносителем является хладагент теплового насоса, поэтому такие системы – это системы воздушного отопления косвенного нагрева. Тепловой насос может быть использован совместно с любой центральной системой воздушного отопления. Однако тепловые насосы плохо переносят большие отрицательные температуры, поэтому их использование в качестве основного источника тепла в России, особенно на севере, может быть проблематичным. Но в межсезонье использование теплового насоса может снизать затраты на отопление на 50..150%, особенно при отоплении дорогим видом топлива – электричеством, магистральным газом или дизелем. Кроме того, летом тепловой насос будет работать как кондиционер.

Преимущества и недостатки печного отопления

Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.

Печное отопление обладает рядом несомненных преимуществ:

  • не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
  • радиационный теплообмен является наиболее комфортным;

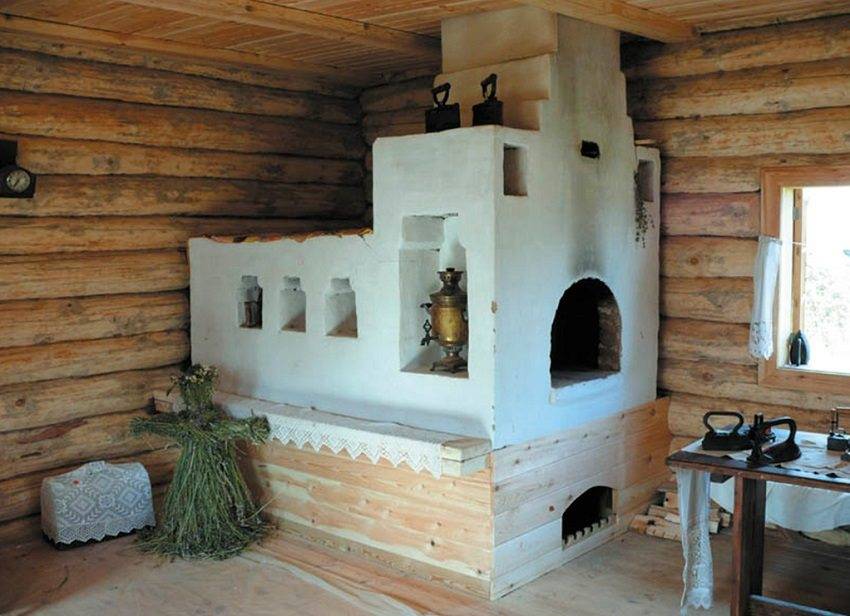

Русская печь обогревала дома многих поколений наших предков

  • большинство печей для дома (длительного горения или обычных) многофункциональны, могут быть использованы не только для отопления, но и для нагрева воды и приготовления пищи (как внутри печи, так и на варочной поверхности);
  • в жаркое время года массивная кирпичная печь для дома способствует кондиционированию помещения: за счёт того, что она всегда построена на отдельном фундаменте, излишек тепла выводится в землю;
  • печь или камин создают особую атмосферу в доме и во многих случаях являются элементом, определяющим стиль интерьера.

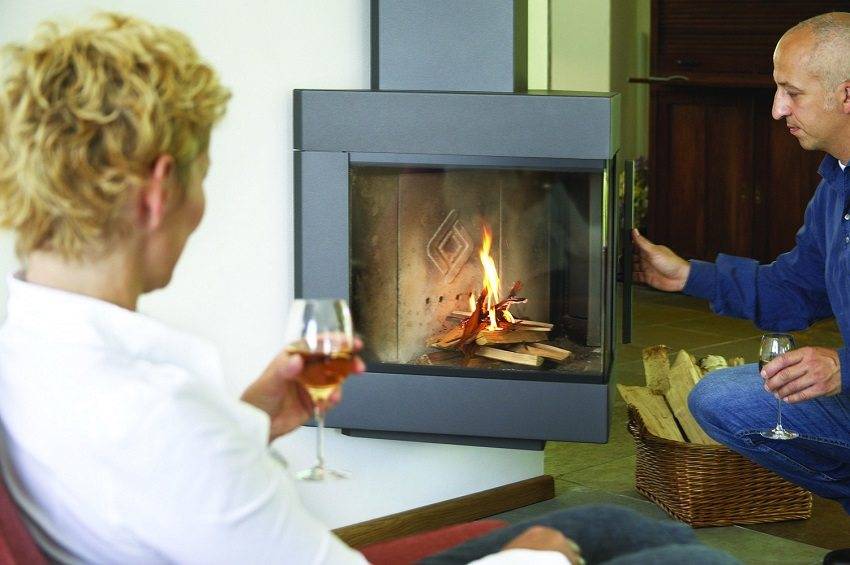

Камин создает особую атмосферу в доме и задает стиль интерьера

Однако наряду с преимуществами печному отоплению присущи и недостатки:

  • размеры — мощность отопительных печей для дома зависит от их габаритов;
  • инерционность — традиционная печь для дома из кирпича требует очень много времени для разогрева и выхода в рабочий режим. Правда, современные чугунные печи для дома, печи-камины, буржуйки и булерьяны практически избавлены от этого недостатка;
  • высокая теплопотеря из-за низкого КПД (коэффициент полезного действия) — большое количество тепловой энергии уходит через дымоход в атмосферу;
  • невозможность обеспечить равномерный прогрев дома. Горячий воздух постепенно вытесняет холодный, но происходит это неравномерно — температура может быть слишком высокой рядом с печью и слишком низкой на расстоянии от неё;

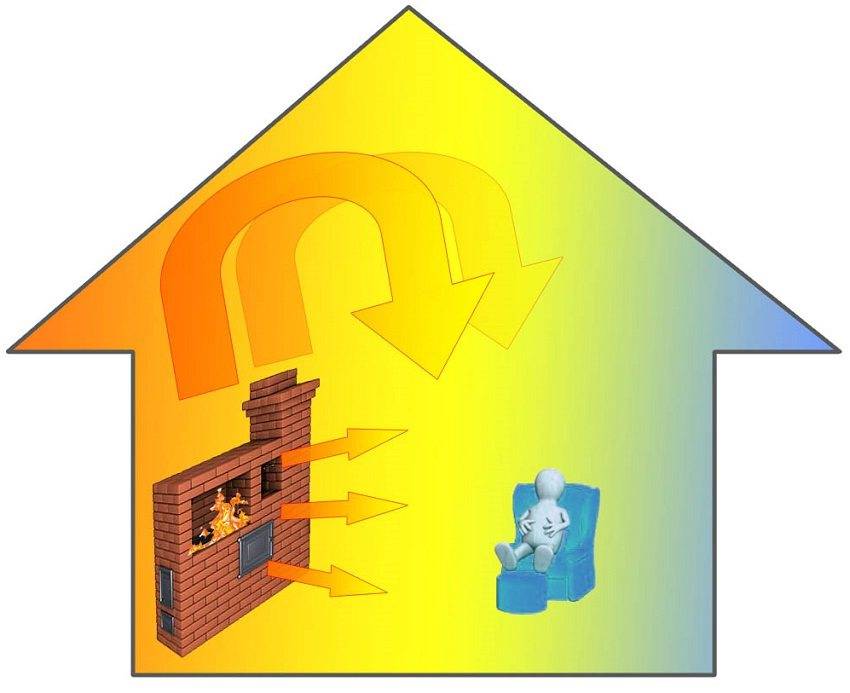

Принцип печного отопления — горячая печь излучает тепловую энергию в окружающее пространство (лучистый теплообмен), затем холодный воздух замещается нагретым (конвекционный теплообмен)

  • необходимость постоянного обслуживания — печь требует закладывать дрова, чистить зольники от шлаков и дымоходы от сажи и мусора, поддерживать процесс горения, регулировать тягу;
  • сложность управления — управлять процессом сгорания топлива в печи сложнее, чем в котлах;
  • необходимость хорошей тяги — тяга нужна для интенсивного горения, а также для вывода угарных газов;
  • пожароопасность — для обеспечения пожарной безопасности необходима изоляция дымоходов, особенно для печи в деревянном доме. Дополнительный фактор пожароопасности создается тем, что мгновенная остановка процесса горения в печи невозможна;
  • необходимость постоянного пополнения и хранения запаса топлива, а также утилизации отходов: шлака и золы.

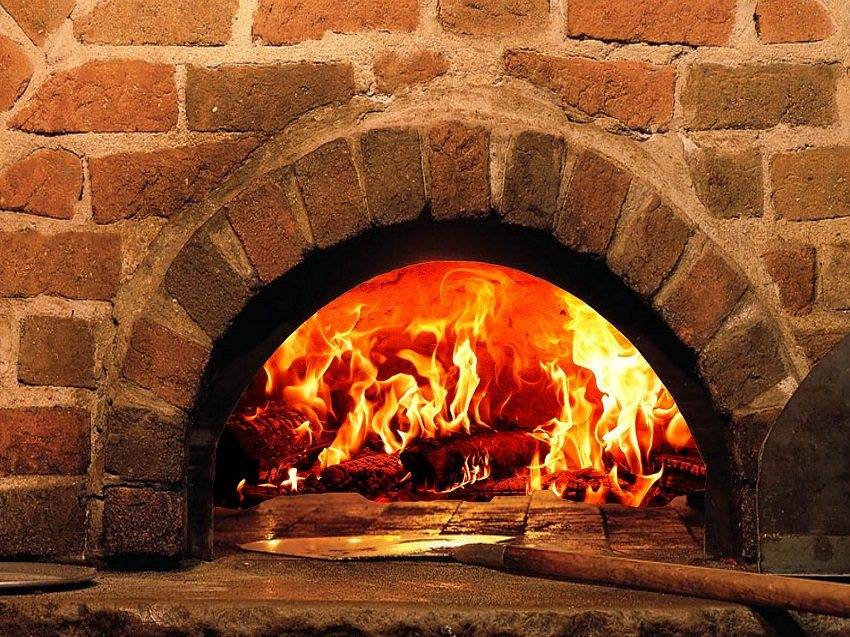

Для обеспечения работы печи требуется её постоянное обслуживание: закладка дров, чистка зольников и дымоходов, контроль за процессом горения, регулировка тяги

Принцип действия

Печка с оболочкой воды сильно напоминает камеру из стали или чугуна. В зависимости от моделей изготавливается следующая толщина стенок:

  • 0.4 см при открытой модели;
  • 0.6 см при закрытой модели.

Данная структура состоит в основном из теплообменника. Он помогает циркулировать тепловому носителю. Из теплообменника исходят трубы, по которым идёт вода в систему отопления. Она попадает в радиаторы. Для точного определения температуры теплового носителя должны присутствовать специальные датчики. Обычно воздушные потоки регулируются не автоматически, а самим человеком.

Внешность печи может быть сделана из разнообразных элементов, из-за чего она может дополнить и украсить интерьер. В некоторых моделях такие сооружения обладают варочной панелью, которая позволяет готовить пищу.

Применение

Печи с таким отоплением используются не в квартирах, а в домах. Применять такие камины просто и безопасно, даже если топливом выступают дрова.

Вышеперечисленные качества обеспечивают немаленький спрос на них, особенно с варочной панелью. Приобретают сооружения в тех областях, где проблематично снабжается газ и электричество.

В летний период печь с водяной оболочкой может применяться для того, чтобы подогреть воду и использовать её в хозяйстве. Так как такие конструкции неплохо отдают тепло, они помогут человеку сильно сэкономить на энергетических ресурсах.

Преимущества

Сейчас будет предоставлен целый список достоинств использования очага с контуром воды:

  • Создание оригинального уюта в помещении.
  • Гарантия автономной работы.
  • Быстрое прогревание помещения.
  • Выгодный тип топлива – дрова.
  • Доступ к совмещению с любыми системами отопления.

Уже говорилось выше о том, схема сооружения может дополняться варочной панелью. Пища, которая приготовлена на ней, обладает особенным вкусом. Он намного отличается от вкуса блюд, которые приготовлены на стандартных электрических или газовых плитах, да ещё и в лучшую сторону. Так что варочное дополнение является выгодным преимуществом каминов-печей с влажным слоем.

Недостатки

В каждом устройстве присутствуют и свои минусы. К примеру:

  • Работа автоматизируется недостаточно хорошо.
  • КПД (коэффициент полезного действия) ниже, чем другие более эффективные отопительные конструкции.

Но можно самостоятельно улучшить очаг, точно подсчитать длину труб и правильно подобрать радиаторный материал. Благодаря этому можно сохранить около половины топливных ресурсов.

Схема подключения камина с водяным контуром отопления

Покупать или строить?

В продаже имеются только металлические печи с водяным контуром. Фундамент и разгром в доме для установки металлической печи не нужны, но и полезными качествами кирпичных она не обладает. В энергоэффективном доме (см. далее) можно ставить только металлическую печь. Выпускают такие многие печные фирмы, в т.ч. зарубежные ABX (Чехия), MBS (Сербия), EdilKamin (Италия). Тут, во-первых, нюанс: не спутайте с банной печью, снабженной водогрейкой для ГВС; для отопления банные печи непригодны. Отличия, если в спецификации не указано, что печь именно отопительная – банная печь всегда с каменкой. Второе – та же печь, но с водяным контуром, в продажу часто идет как котел. Как отличить от настоящего котла? По наличию варочной поверхности и топочной дверцы со смотровым стеклом. Котел не предназначен для посиделок у огонька. Третье – EdilKamin построены по схеме с водяной рубашкой и не предназначены для использования в качестве основных отопительных приборов; это фактически печь-камин с водяным контуром, см. ниже. И, наконец, российские печи с водяной рубашкой Бренеран (признак – «Аква» в названии) должны устанавливаться в нежилом помещении или в отдельной котельной, но для дачи Бренераны самое то: именно Бренеран Акватэн стоит до 20 000 руб. (без доставки). О других отечественных печах с водяным контуром см. видеообзоры:

Видео: обзоры печей с водяным контуром

Кроме того, если вы намерены купить печь для водяного отопления, учтите:

  1. Для фабричных печей с водяным контуром действительны все указанные далее эксплуатационные ограничения;
  2. Если отопительный котел часто продается с полным комплектом штатной обвязки, то печь – всегда без нее. Подбор и монтаж обвязки – особая непростая тема, а ее стоимость может перекрыть разницу в цене печи или котла;
  3. В продаже имеются также каминные топки с водяным контуром. Это ни в коем случае не основные отопительные приборы, что бы там не обещали в рекламе! Каминная топка с водяной рубашкой (как и печь EdilKamin) включается в действующую локальную (домовую) СО с котлом для экономии штатного топлива или в СО энергоэффективного дома, см. далее.

Видео: об опасности камина с водяным контуром

В целом, если ваш дом с подвалом, в первую очередь нужно рассмотреть вопрос о приобретении и установке котла. Подвал всегда даст возвышение регистров над отопительным прибором, необходимое для построения простой, недорогой и энергонезависимой гравитационной СО (см. далее). Тепло от печи (камина) без водяного контура для стряпни и/или любования огоньком под коньячок с икоркой даром не пропадет: автоматика котла его «учует» и сэкономит штатное топливо.

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

  • источник тепла;
  • сеть труб с арматурой и дополнительным оборудованием;
  • отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

  • циркуляционный насос;
  • гидрострелка;
  • расширительный бак;
  • распределительный коллектор;
  • буферная емкость;
  • средства и приборы, необходимые для автоматизации;
  • бойлер косвенного нагрева.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

  • Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
  • Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами — без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

  • независимость от электричества и газа – для закладки используются дрова;
  • компактные габариты, что подходит для любой зоны помещения;
  • возможность использования для обогрева и приготовления пищи;
  • поддержка комфортного температурного режима в большом доме;
  • равномерность распределения и подачи тепла в дальние комнаты;
  • большой КПД при минимальных топливных затратах;
  • эксплуатация печек с контуром и баком для горячего водоснабжения;
  • безопасность – наружные части корпуса с облицовкой не нагреваются;
  • подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

  • минимальная автоматизация кирпичных и металлических моделей;
  • затраты времени на закладку топки и розжиг огня;
  • образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
  • быстрое остывание стальных модификаций;
  • для топки углем подходят не все агрегаты.

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

Естественный тип циркуляции

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

  1. Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
  2. Установка расширительной емкости вверху.
  3. Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
  4. Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

  • расширительный резервуар ставится на любом участке магистрали;
  • батареи подключаются любым способом;
  • соблюдать уклон трассы не обязательно;
  • для предотвращения появления конденсата в топке можно использовать автоматический блок.

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

  • Подставка для установки камина.
  • Бак расширения.
  • Труба из меди, чтобы присоединить конструкцию.
  • Контролёр, чтобы управлять процессом обогрева.
  • Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
  • Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
  • Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
  • Теплообменник, если форма присоединения является открытой.

Установка и подключение печи-камина

Для того чтобы снабдить дом системой отопления с участием термокамина, требуется обзавестись следующим оборудованием:

  1. Само устройство, которое может устанавливаться в специально отведенном помещении или в одной из жилых комнат дома.
  2. Емкость для теплоносителя со змеевиком, вмонтированная в подсобке.
  3. Трубы, радиаторы и компоненты системы горячего водоснабжения.

Все эти элементы соединяются по открытой либо закрытой схеме монтажа. Разница между тем или иным планом установки состоит в типе расширительного бачка и месте его расположения.

При обустройстве дома системой отопления по открытой схеме применяется сила гравитации. То есть от установленного на чердаке расширительного бака вода свободно попадает в теплообменник, откуда уже нагретой трубами разносится по всему дому. Чтобы избежать некоторых аварийных ситуаций, предусмотрен возврат лишней горячей воды в бак. Простота этой схемы очевидна. При ее использовании не нужно устанавливать какие-либо дополнительные электроприборы, которые будут способствовать работе системы отопления. В то же время не рекомендуется использовать такой план установки для обогрева большого дома. Это связано с тем, что в первую очередь безвозвратно теряется удельный вес нагретой воды на участках устройства из-за большого гидравлического сопротивления труб.

Более распространенной считается закрытая отопительная система. В ней используется мембранный расширительный бачок, от которого вода направляется ко встроенному в печь-камин теплообменнику и нагревается до 80 градусов. Далее, с помощью циркуляционного насоса горячая жидкость поступает в отопительную систему через бойлер-накопитель. Существует зависимость между прекращением теплоотдачи, которое может привести к закипанию воды, и остановкой работы циркуляционного насоса из-за выключения электропитания.

Благодаря наличию вспомогательного змеевика в задней части топки можно предотвратить перегрев теплоносителя. Для этого при необходимости его следует наполнить холодной водой. Такие действия помогут обезопасить каминную систему от чрезмерного возрастания давления внутри нее, что способно привести к поломке устройства. Кроме того, водяная рубашка оснащена датчиком термозащиты, срабатывающим при превышении допустимого уровня температуры.

Печи-камины Бавария с водяным контуром

Устройства марки Бавария, довольно популярные на отечественном рынке, выпускаются в пристенном и угловом варианте. Дополнительно данные печи-камины могут комплектоваться варочной поверхностью, позволяющей готовить и разогревать еду.

Пристенный экокамин Бавария укомплектовывается теплообменником на 6 кВт, а мощность самого устройства составляет 12 кВт. Такое оборудование подходит для подключения к любой водяной отопительной системе. Угловая печь камин с водяным контуром отопления имеет те же качества, но в нее устанавливается теплообменник на 5 кВт, а само устройство выдает 11 кВт.

Среди достоинств печей-каминов Бавария стоит отметить следующие качества:

  • Жаропрочная стальная топка, обработанная шамотом;
  • Колосниковые решетки изготавливаются из жаростойкого чугуна;
  • Панорамная дверца выполнена из жаропрочного стекла и снабжена системой самостоятельной очистки;
  • В моделях имеется режим длительного горения;
  • Патрубок для подключения к дымоходу находится на задней панели, что позволяет подключать устройство к дымоотводным каналам любой конфигурации;
  • На боковых стенках имеется облицовка из изразцовой плитки, которая может быть разных цветов;
  • Устройства имеют варочную поверхность;
  • И пристенная, и угловая печь с водяным контуром марки Бавария отличаются простотой конструкции и без каких-либо проблем устанавливаются своими руками.
