Печь шведка своими руками — два интересных варианта с порядовками

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт	Размеры трубы, мм
до 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270
7,2–10,5	200х200
10,5–14	200х270
свыше 14	270х270

Особенности

Печь шведка имеет сложное строение. Ее особенностями являются:

• размещенная рядом с топкой духовка;
• немалое количество камер-колпаков;
• сложная система каналов.

Пространство, в котором находится металлическая духовка, соединено с топкой. Конструкция такова, что между топкой и духовкой есть кирпичная стенка. Однако вверху этой стенки имеется канал для прохождения горячего воздуха. Благодаря такой хитрости духовку нагревает созданный в топке жар, и пламя при этом не имеет контакта с железом. Достаточно открыть дверку духовки, как в помещение хлынет теплый воздух.

Камеры-колпаки сильно повышают теплоотдачу угарных газов. К этим камерам подходит два канала. Оба размещаются внизу. По одному входит дым, по второму выходит. Принцип работы камеры следующий: горячий воздух поднимается вверх и, нагревая верхнюю часть колпака, становится холоднее. Далее он выходит из камеры и попадает в другие. В результате отдача тепла становится максимальной и отопительная печь на даче или в доме сильно нагревается.

Система каналов очень хитрая и, соответственно, сложная. Она позволяет управлять перемещением угарных газов в разные камеры-колпаки. При этом можно делать так, чтобы они не попадали в некоторые камеры. То есть можно управлять режимами работы печи и определять уровень ее нагрева. Большинство моделей “шведки” работают в трех режимах: летнем, осеннем и зимнем. Переключение между тремя режимами происходит благодаря заслонкам. Особенности работы отопительной печи в каждом режиме можно увидеть в разных видео.

Принцип работы печи

1. В топке разгорается топливо, и получившийся газ проходит под варочную плиту.
2. Происходит нагрев плиты, духового шкафа.
3. Отопительные газы скапливаются в замкнутом пространстве отопительной камеры, где ее нагревают.
4. Через боров дымовой трубы газы удаляются.

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу.

В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции.

Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места.

Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

Как ремонтировать печь шведку своими руками

Отличительные особенности

Пришедшие к нам от древних скандинавских народов, печные устройства прекрасно справляются с функцией отопления дома, приготовлением еды, сушкой белья и хранением предметов быта.

Шведка может быть доукомплектована лежанкой, духовкой или полноценным камином. Ни одна из печей не может показать большую многофункциональность, нежели данный образец.

Преимущества

К преимуществам, которыми обладает отопительно-варочная установка с лежанкой, можно отнести:

• универсальность и многофункциональность;
• компактные размеры при высоком КПД, характерном для массивных конструкций;
• простота эксплуатации и монтажа, для которого подойдет любой имеющийся проект и порядовка.

Материал

Главное правило, которым руководствуются при кладке скандинавской печи – это использование только высококачественных материалов и комплектующих. Для возведения конструкции подойдет хорошо просушенный керамический кирпич. Поверхность около топки очень часто выкладывают шамотом, но это на усмотрение хозяев.

Также не обойтись и без высококачественных металлических элементов:

• дверцы в топку и поддувало;
• колосники из чугуна;
• набор задвижек;
• варочная плита из чугуна;
• стальные уголки и полосы.

Виды шведки

Печь шведка имеет несколько разновидностей. Можно выделить следующие:

1. По внешнему виду напоминает камин. Варочная поверхность незаменима на кухне. Можно установить печь в гостиной. Существует огромное количество вариантов отделки, поэтому она сможет вписаться в любой интерьер и дизайн комнаты.
2. С лежаком. Конструкция привлекает своей функциональностью. Ее часто используют при сильных морозах. Печь выполняет функцию кровати с обогревом.
3. Многофункциональность. Пользователи смогут не только прогреть пространство, но и приготовить пищу. Обогрев комнаты осуществляется через заднюю стенку конструкции. Поверхность для варки можно расположить на кухне.

Печь оборудованная лежанкой

Отличительные особенности

Пришедшие к нам от древних скандинавских народов, печные устройства прекрасно справляются с функцией отопления дома, приготовлением еды, сушкой белья и хранением предметов быта.

Шведка может быть доукомплектована лежанкой, духовкой или полноценным камином. Ни одна из печей не может показать большую многофункциональность, нежели данный образец.

Преимущества

К преимуществам, которыми обладает отопительно-варочная установка с лежанкой, можно отнести:

• универсальность и многофункциональность;
• компактные размеры при высоком КПД, характерном для массивных конструкций;
• простота эксплуатации и монтажа, для которого подойдет любой имеющийся проект и порядовка.

Материал

Главное правило, которым руководствуются при кладке скандинавской печи – это использование только высококачественных материалов и комплектующих. Для возведения конструкции подойдет хорошо просушенный керамический кирпич. Поверхность около топки очень часто выкладывают шамотом, но это на усмотрение хозяев.

Также не обойтись и без высококачественных металлических элементов:

• дверцы в топку и поддувало;
• колосники из чугуна;
• набор задвижек;
• варочная плита из чугуна;
• стальные уголки и полосы.

Что понадобится для строительства отопительного прибора

Печь, которая предлагается к изготовлению, имеет ширину 1020 мм, высоту 2170 мм и глубину 880 мм. Выбор этих параметров обусловлен размерами стандартных кирпичей — при кладке агрегата не придётся лишний раз искать половинку или трёхчетвертной кусок, что значительно сокращает время строительства. Принцип кратности габаритов печи размерам красного кирпича рекомендуется использовать и при изменении её пропорций под собственные потребности.

В процессе кладки понадобится как простой красный, так и огнеупорный шамотный кирпич

К слову, в скандинавских странах выпускаются целые наборы для строительства печей любого размера. В такой «конструктор» входит всё необходимое, включая смесь для приготовления раствора. Мы же сможем немного сэкономить, поскольку из приведённого ниже списка необходимых материалов кое-что всегда найдётся у запасливого и экономного хозяина. Итак, вот перечень того, что понадобится:

• 500–700 шт. качественного красного кирпича марки М-150 и выше, который обязательно должен пройти хороший обжиг и не иметь инородных включений больше, чем того требует ГОСТ;
• огнеупорный шамотный кирпич марки ША-8 (его размеры соответствуют красному кирпичу, что облегчит укладку);
• топочная и поддувальная дверцы — по 1 шт.;
• прочистные дверцы — 4 шт.;
• предтопочный лист толщиной от 0.5 до 2 мм;
• духовка;
• колосники;
• чугунная двухконфорочная плита;
• металлический уголок с полкой не менее 40 мм;
• задвижка вытяжная;
• сталь листовая;
• цемент;
• песок;
• сетка строительная для армирования;
• трамбовка;
• доски для опалубки;
• правило длиной не менее 1 м;
• огнеупорная кладочная смесь (в крайнем случае можно заменить смесью глины с песком);
• асбестовый или базальтовый уплотнитель.

Печное литьё оказывает решающее влияние на внешний вид печи, так почему бы при его выборе не воспользоваться оригинальными разработками дизайнеров литейных заводов?

Инструменты, которые понадобятся для приготовления раствора и собственно возведения шведской печи:

• строительный молоток-кирка;
• кельма;
• киянка деревянная или резиновая;
• расшивка;
• уровень строительный;
• угольник;
• шнур и отвес;
• рулетка;
• лопата совковая;
• ёмкости для раствора.

Без удобной кельмы в процессе строительства не обойтись

Классическая шведская печь в отличие от «голландки» кафельной плиткой или изразцами не облицовывается. Тем не менее ничто не мешает декорировать печь по своему усмотрению, если кирпичная кладка не вписывается в дизайн интерьера.

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

• кирпич глиняный красный (полнотелый) – 950 шт.;
• кирпич шамотный ША-8 – 18 шт.;
• колосники 200 х 300 мм;
• плита на 2 конфорки 71 х 41 см;
• задвижка 130 х 130 мм – 3 шт.;
• дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
• равнополочный уголок 40 х 5 мм – 2 м;
• полоса 50 х 5 мм – 5 м;
• лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Применение металла

Чем меньше используется железа при строительстве печи, тем надежнее получается сооружение. Но поскольку у шведских ученых была цель создать экономичный вариант печи, они сделали удешевленную конструкцию, в которую включены железные уголки и полосы, уменьшили ее высоту. В селах дома имеют низкие потолки, по этой причине печь-шведку и сделали небольшой.

Сооружения, в конструкции которых присутствовало железо, были проверены временем и доказали свою эффективность при отапливании домов. Используя железо, следует соблюдать правило, существующее для шамота — не класть материал на голый кирпич, не располагать вплотную. Со всех сторон железа, за исключением наружной стороны, создают слой раствора толщиной 6 мм. Плиту также укладывают с применением раствора, подготовив в кирпичах четверти.

Нюансы установки

Фундамент. Должен располагаться ниже уровня пола. Это два ряда кирпича со слегка расширенными швами (но не более 13мм). Гидро- и теплоизоляцией. Хорошо подойдёт базальтовый картон (в 3 слоя).

Пожаробезопасность. Расстояние от дымового канала до стен из горючих материалов – не менее 37 см. И в этой стене не должно быть:

• коммуникаций;
• электропроводки;
• газопровода;
• водопровода.

Чтобы не делать такой отступ, можно между печью и стеной сделать кирпичную стену. Кладка печей шведка должна заканчиваться на 35 см. не доходя до потолка. Та сторона, на которой располагаются топочные дверки, должна быть не менее чем в 120 см от ближайшей стены.

Печь шведка с пристенной установкой

Топливник. Его стенки обязательно делают из шамотного кирпича.

Перекрытия. Между трубой и перекрытиями лучше оставить небольшой зазор. Чтобы на кладку печи не было давления, если вдруг дом даст усадку. Получившаяся щель закрывается утеплителем.

Многие дачники не решаются облагородить дачный домик печкой, ссылаясь на то, что зимой там никто не живет. Тем не менее, в межсезонье нередко возникают проблемы с обогревом дома. Кирпичная печь для дачи своими руками – вполне реальный вариант сэкономить и получить полный комфорт.

О том, как собрать печь длительного горения своими руками, смотрите тут. Чертежи и технические нюансы при постройке.

Компактная печь Булерьян вполне подойдет для отопления загородного дома. В этой статье https://microklimat.pro/otopitelnoe-oborudovanie/pechi/buleryan-svoimi-rukami.html вы найдете пошаговую инструкцию по сборке, а также узнаете о разновидностях ее исполнения.

Чем руководствовались ученые при разработке шведской печки?

Шведская печь – это комбинированное сооружение, созданное из кирпича. В процессе ее разработки в основном учитывался довольно специфический климат, проживание в условиях которого нужно было сделать более комфортным.

Сибирские морозы Швеции в сочетании с высокой влажностью воздуха, нахождение поблизости Балтики и Атлантики с Гольфстримом повлияли на решение создать усовершенствованный вариант печи. Как упоминалось ранее, дефицит свободной территории и топлива также в значительной мере поспособствовали принятию такого решения. Кроме того, известно, что в Швеции был значительный запас шамотной глины высокого качества, жаропрочного материала с прекрасными характеристиками, который является основой для производства шамота. Шамотная глина Швеции – это тончайшие алюмосиликатные отложения, на месте которых долгое время находился ледник. В процессе изготовления печей используются и другие виды шамота (цирконовый, корундовый материал), отличающиеся особой прочностью и повышенной жаростойкостью, что отражается на их стоимости.

Большое значение имел образ жизни простых людей. Пахотной земли было мало, кругом болота и валуны, суровые климатические условия. Чтобы дожить до весны, ежедневно приходилось много трудиться. Зимой шведы не могли себе позволить сидеть без дела. Поскольку рыболовные угодья перехватили Дания и Норвегия, а Балтика замерзала, оставалось лишь заниматься лесозаготовками и старательством, ходить на охоту. В Фенноскандии много ценных материалов, что очень выручало шведов. Даже сейчас в тундрах финской Лапландии нередко обнаруживаются опалы.

В результате такой нелегкой деятельности хозяин и его сыновья приходили домой уставшими и промокшими до нитки, важно было согреться, чтобы не заболеть, и высушить вещи, которые утром нужно опять надевать и отправляться на работу. Поскольку не было возможности растапливать печь заранее из-за высокой вероятности остаться без топлива до окончания зимы, академики создали печь, которая быстро нагревается и обеспечивает наличие достаточного количества тепла

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Шведка с лежанкой, как создать?

Печь с лежанкой используется в домах, жилая площадь которых составляет 25-40 кв. м. Такие печи строят там, где климатические условия требуют наличия большого количества тепла в помещениях.

Лежанка шведки имеет достаточные размеры для того, чтобы на ней мог спать человек со средним ростом. Конструкция печки состоит из:

• вьюшки;
• задвижки летнего хода;
• противопожарной разделки;
• варочной плиты;
• колосниковой решетки;
• топочной, поддувальной и прочистной дверок;
• стального крепежа;
• варочной ниши;
• печурки;
• расширительной камеры;
• колпаков;
• каналов зимнего хода (вертикальных, горизонтальных);
• вентиляционной дверцы;
• входа и выхода для дымовых газов из дымооборота в дымник;
• хайла;
• байпаса;
• термокомпенсационных зазоров.

Чтобы создать печку с лежанкой, надо подготовить шамотный кирпич (Ш8, 200 шт.) и красный полнотелый (М200, 600 шт.), мергель (150 кг), песок (подойдет как кварцевый, так и горный) в количестве, достаточном для замешивания раствора до состояния густой сметаны. Также нужно подготовить стальные полосы и уголки (по 5 (50×5 мм) и 0,8 м (шестидесятки) соответственно).

Фурнитура:

• чугунная плита стандартных размеров (710×410 мм);
• дверцы (поддувальная и топочная по 140×250 и 210×250 мм соответственно);
• колосниковая решетка (необходимый размер составляет 250×400 мм).

Задвижки:

• прочистные (5 шт. размером 70×130 мм);
• дымовые (летнего хода/лежаночная, вьюшка размером по 130×260 мм).

Печь с лежанкой строится без духовки. То тепло, которое могло направляться в духовку, проникает в лежанку. Дожигание топлива происходит за счет наличия колпаков.

Благодаря лежанке печка подходит для местностей, которые характеризуются континентальным климатом и сильными морозами. Сооружение такого типа больше пригодно для сухого, чем для влажного климата, поэтому его можно рассматривать как русско-азиатский вариант шведки.

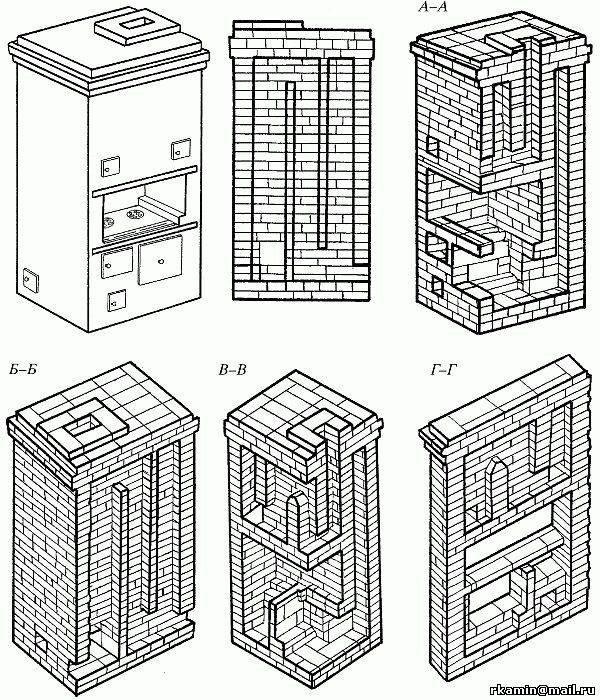

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.

На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

1. Сразу разжигать дрова в топливнике нельзя.
2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

• топочная конструкция;
• поддувало;
• дверцы для прочистки;
• духовка;
• колосники и задвижки;
• полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности. После того, как первый ряд выложен, поставьте дверцу для поддувала

Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются. Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.
