Септик из бетонных колец: как построить своими руками

Виды

Очистное сооружение из бетонных колец

По способам фильтрации все канализационные емкости для частных домов можно подразделить на:

1Накопительные: обычные выгребные ямы, требующие регулярной очистки

2С почвенной доочисткой: предоставляют собой несколько переливных резервуаров, соединенных между собой трубами; отходы, поступающие в них, под действием гравитации отстаиваются с выпадением осадка на дно, который со временем перерабатывается бактериями; газ, образующийся в процессе разложения, отводят через специальные вентотверстия; отстоянная вода через трубу переливается в фильтрационные колодцы или поля

3Станции глубокой очистки: такие установки достаточно дороги и энергозависимы; экономически целесообразны лишь в тех случаях, когда высота грунтовых вод составляет менее 0,4 м; очистка в этих случаях производится с помощью биофильтров; в принципе, использовать такие станции можно и для полной 100%-очистки канализационных отходов

Во избежание деформации септики следует изготавливать из высокопрочного бетона или бетонных колец. Соорудить емкости для сбора и очистки отходов можно и из кирпича при условии обеспечения их надежной гидроизоляции.

При использовании пластиковых резервуаров их устанавливают в армированные бетонные боксы. Приобрести можно и специальные емкости, снабженные ребрами жесткости.

  Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Септик из еврокубов с ребрами жесткости

Если обычная выгребная яма является накопителем отходов, которые приходится периодически вывозить, то откачивать септики с почвенной доочистикой придется реже. В идеале это может происходить раз в 10-20 лет.

На практике при строительстве достаточного по объему септика его очищают раз в 3-5 лет. Станции глубокой очистки этого не требуют – все отходы в них полностью разлагаются.

Перед опусканием пластикового септика в котлован емкость заполняют небольшим количеством воды для выравнивания давления. Иначе при засыпке емкость может деформироваться.

Подготовительные работы

Начало стройки – котлован

Как и строительство большинства подземных объектов, возведение септика начинается с копки большой ямы – котлована. Его объем рассчитывается по разным методикам. Учитывая то, что максимальный среднесуточный расход воды для средней семьи составляет около 1,5 куб. м, объем будущей очистной системы должен равняться примерно восьми кубометрам. Можно, конечно, взять и больший объем, но при правильной организации системы водоочистки этого вполне достаточно.

Итак, нужно рыть яму в форме параллелепипеда с длиной грани 2м. Работа непростая, особенно если грунт тяжелый, однако именно поэтому данный вариант наиболее экономный. На данном этапе нам понадобиться всего лишь лопата.

Готовый котлован

В среднем данный процесс занимает день, реже два. Здесь спешить абсолютно ни к чему, главное – чтобы стенки и дно полученной ямы были достаточно ровными: тщательность работы обеспечит ровность слоя раствора, то есть сэкономит средства, и создаст равномерную прочность.

Совет от профессионала: В суровых северных условиях, и иногда и при достаточно умеренном климате Средней Полосы, грунт зимой промерзает на определенную глубину, поэтому трубы рекомендуется прокладывать ниже ее отметки либо применять теплоизоляцию. Это необходимо спланировать еще на этапе подготовки.

Монолитный септик функционирует точно так же, как и аналогичное устройство, состоящее из двух бетонных колодцев. Котлован роется один, но он разделяется на две части, каждая из которых является ступенью очистки. Поэтому, несмотря на экономичность варианта, такая санитарная система обеспечивает требования экологических норм.

Технология возведения опалубки

Для того чтобы, возводя бетонный септик для дачи, не тратиться на большое количество опалубочного материала, лучше всего применять скользящую опалубку. В этом случае ее можно изготовить для половины котлована, а затем переместить на оставшуюся часть после отвердения первого участка, к тому же при такой методике работы раствор в межопалубочном пространстве разместится равномернее за счет более удобных условий для его трамбовки.

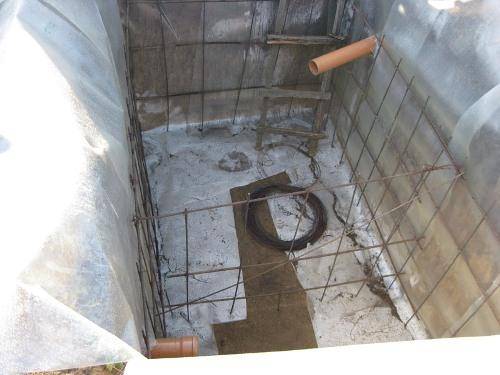

Установленная арматура

В качестве материала для щитов проще всего использовать ориентировано-стружечную плиту (ДСП), она влагостойкая и к тому же недорогая. Еще потребуются:

  • куски пластиковой трубы, они будут в избытке, так как сами трубы придется приобрести еще раньше для организации сточного вывода из дома;
  • куски деревянного бруса для придания щитам жесткости;
  • арматурные прутья.

Совет от профессионала: При отсутствии арматурных прутьев, их можно заменить любыми длинными цилиндрическими металлическими предметами, например старыми трубами ½ дюйма или чем-то еще, завалявшемся на дачном чердаке. Приемлемы любые прутья или уголки, лишь бы они обладали какой-то прочностью на изгиб.

Если вы решили делать герметичный септик, на данном этапе необходимо залить бетоном дно и оставить в состоянии покоя на два дня.

Бетонирование дна

Процесс сооружения опалубки в котловане

  1. Внутри ямы устанавливаются щиты опалубки и закрепляются друг с другом методом расклинивания при помощи деревянного бруса.

Щиты опалубки расклиниваются при помощи деревянного бруса

  1. Готовятся водоотводящие отверстия, для чего с периодичностью в 30 см в опалубке вырезаются круглые отверстия с диаметром равным обрезкам труб, заготовленных для этой цели. Они вбиваются в грунт на глубину 5 см, чтоб их не вывернуло из опалубки бетоном.
  2. В котлован через опалубку продеваются канализационные трубы, идущие от дома.

Преимущества и недостатки септиков из колец

В самодельном септике из бетонных колец они являются одними из основных элементов обустраиваемой канализации. Эти изделия отличаются высокими эксплуатационными характеристиками.

Резервуары, возведенные из них, за счет технических преимуществ железобетонных изделий имеют высокую прочность и отличную устойчивость к влиянию агрессивных веществ.

Среди плюсов септиков из бетонных колец, следует отметить:

  1. Доступную стоимость. Поскольку данная строительная продукция имеет низкую себестоимость, позволить себе возвести резервуар из нее, могут многие хозяева загородных объектов недвижимости, даже те, у которых финансовые возможности ограничены.
  2. Долговечность и прочность. Бетон по прочностным параметрам превосходит кирпич и не уступает такому материалу, как природный камень. Он может выдерживать повышенное давление и для него не представляют опасность объемные залповые сбросы. Срок эксплуатации септиков для дачи своими руками из колец может достигать больше 50 лет.
  3. Герметичность резервуаров. Благодаря качественно сделанной гидроизоляции, конструкция из бетонных колец отличается устойчивостью к воздействию грунтовых вод с наружной стороны и абсолютной герметичностью изнутри.
  4. Вместительность. Такие емкости способны собирать большой объем стоков, поэтому процедуру их очистки можно выполнять один раз на протяжении нескольких лет.

Если строить септик из колец – ЖБИ обойдутся в меньшую сумму, чем полипропиленовые емкости.

Но у данной конструкции имеются и недостатки, к которым относятся:

  1. Большой вес. Перед тем как сделать септик из бетонных колец, потребуется заказать специальную технику для перемещения этих тяжелых элементов.
  2. Наличие вероятности проникновения сточной жидкости в нижерасположенные слои почвы. Данная проблема может возникнуть в процессе эксплуатации септика в результате возникновения в бетоне трещин или по причине разгерметизации швов, что приводит к потере ее защитных функций.

Технические характеристики

Переливной бетонный септик представляет собой резервуар, состоящий из одной, двух или трёх камер-отсеков. Количество секций зависит от предполагаемого объёма стоков и интенсивности слива, поэтому рассчитывается для каждого проекта индивидуально.

Для загородного дома с большим количеством проживающих подойдёт трёхкамерный септик, в котором два первых резервуара имеют герметичное исполнение, а последний оборудуется донным фильтром из щебня и служит для отвода стоков в грунт.

  • Роль первого отсека заключается в приёме и отстаивании загрязнённой воды. Именно в нём при помощи анаэробных бактерий происходит разделение стоков на жидкую составляющую и осадок. Дно первого отсека наглухо бетонируется. Это исключает протекание загрязнённой жидкости в почву и предотвращает загрязнение участка. Объём первой камеры должен составлять не менее половины объёма всей системы очистки.
  • Вторая камера называется дренажной и предназначена для дополнительной фильтрации стоков. Для этого в отсеке устанавливаются дополнительные фильтры, выполненные из гравийно-песчаной или гравийно-щебёночной смеси. Дно второй камеры также тщательно бетонируется.
  • Для улучшения качества очистки второй отсек часто оборудуют системой аэрации. В третьем отсеке осуществляется окончательная очистка загрязнённых вод, которая возможна благодаря системе фильтрации через песчано-щебёночный субстрат. Эта камера не имеет дна, и отфильтрованная жидкость уходит в землю.

Двухкамерный септик является наиболее распространённым видом автономных очистных сооружений и представляет собой конструкцию, состоящую из двух колодцев высотой 90 см и диаметром от 70 до 200 см.

Оптимальным считается вариант колодца, состоящего из трёх колец диаметром в один метр.

  1. Первая секция осуществляет приём и отстаивание грязной воды и имеет герметичное исполнение. Промежуточное звено в виде аэратора здесь отсутствует: из отстойника жидкость сразу поступает на фильтрацию во второй колодец, из которого через систему песчано-щебёночного фильтра, уходит в грунт.
  2. Перелив воды между резервуарами осуществляется благодаря переходному патрубку, который находится на определённой высоте, и вода, достигнув его уровня, начинает переливаться во второй отсек.

Однокамерный септик представляет собой резервуар-накопитель, в котором очистка и отвод воды не производятся. Загрязнённая жидкость из таких конструкций откачивается самостоятельно при помощи дренажного откачивающего оборудования.

Плюсы и минусы септиков из бетонных колец

Популярность бетонных септиков и большое количество положительных отзывов обусловлены рядом неоспоримых достоинств данных сооружений:

    • Доступность материалов и простая конструкция позволяют построить очистные сооружения самостоятельно.
    • Эксплуатация не требует установки дренажного насосного оборудования, что значительно упрощает использование и существенно экономит бюджет.
    • Высокая механическая прочность и долговечность бетонных колец гарантируют продолжительный срок эксплуатации и общую надёжность септика.
    • Простота в обслуживании двух- и трёхкамерных моделей обусловлена отсутствием необходимости регулярной откачки жидких масс.
    • Благодаря большому полезному объёму септик подходит для постоянного использования в качестве основной канализации. Риск переполнения и обратного захлёстывания грязных масс исключён.
    • У стенок резервуаров имеется высокая устойчивость к агрессивному воздействию канализационных стоков.
    • Большой вес бетонных колец обеспечивает хорошую устойчивость конструкции и не позволяет грунтовым водам вытеснять её из земли.
    • Благодаря морозоустойчивым свойствам железобетонных изделий использовать кольца для обустройства септиков можно в любой климатической зоне. Однако в местах с резко-континентальным климатом и в северных широтах потребуется дополнительная теплоизоляция системы трубопровода и резервуаров.

Многие пользователи также отмечают, что в случае несвоевременного ухода за септиком возможно распространение неприятного запаха.

Двухкамерный септик

Бетонная конструкция септика

Наиболее удобной считается установка коллектора из двух камер, соединенных переливной трубой. Выясним, как устроить его самостоятельно.

  1. Работу начинают с выкапывания котлована в месте, выбранном с учетом всех санитарных требований. Объем сооружения зависит от количества людей, проживающих на даче. Вырыть котлован можно вручную или с помощью экскаватора.
  2. На дне яму формируется песчаная подушка высотой до 15 см. Глубина котлована составляет 3 метра.
  3. Необходимо установить опалубку из досок или ДСП. Конструкция должна быть надежной. Далее формируется армирующий пояс из металлических прутьев, перевязанных стальной проволокой.
  4. В опалубке необходимо сделать два отверстия и вставить обрезки труб. Это будут места под вход канализационной магистрали и переливную трубу между секциями.
  5. Опалубка заливается бетоном, который при помощи виброинструмента распределяется по всему объему. Конструкция септика должна быть монолитной, поэтому желательно заливать всю опалубку за один раз.
  6. В первом отсеке дно заливается бетоном, образуется герметичная секция, она будет служить отстойником. Здесь сточные воды будут разделяться на твердые крупные фракции, упускающиеся на дно, и осветленную воду, переливающуюся в соседнюю секцию. Для лучшего разложения твердых остатков можно приобрести аэробные бактерии.
  7. Второй отсек изготавливается без дна, его можно изготовить не только из монолитных стен, но и применяя бетонные кольца диаметром 1–1,5 метра, уложенные друг на друга. Дно колодца засыпают толстым слоем осадочной породы (щебня, гальки, гравия) для фильтрации стоков.
  8. Между двумя секциями укладывается переливная труба. Она устанавливается под наклоном 30 мм на погонный метр. По высоте труба располагается в верхней трети колодцев. Количество секций необязательно ограничивается двумя, можно изготовить четырехсекционный септик, обеспечивающий лучшую очистку.
  9. Перекрытие септика изготавливается самостоятельно, с помощью опалубки и бетона или используются готовые железобетонные плиты. Обязательно устраивается люк, позволяющий контролировать заполнение секций и вытяжка. Котлован засыпается песком и выбранным грунтом. Очищение отстойника такой системы будет происходить раз в 2–3 года.

Устройство двухкамерного септика из бетонных колец

Другой вариант – станция биологической очистки. Локальные станции удобны и эффективны, они незаменимы для загородных строений большой площади. Монтажом и запуском устройства занимаются специалисты, стоимость такой станции приемлема для узкого круга дачников.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

  • Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
  • Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
  • После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
  • Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

Создание. Пошаговая инструкция

Копка ямы

Это самый трудоёмкий из всех процессов. Чтобы минимизировать затраты, многие решают копать колодец самостоятельно. Это нормально, особенно, если яма предполагается не очень большая.

В песчаной почве два человека могут осилить яму 1,5 м на 3 м за день. В сыром глинистом грунте всё гораздо проблематичнее! Здоровье дороже, и встаёт выбор – нанять людей, или экскаватор.

Устройство выгребной ямы из кирпича для частного дома

Многие думают, что человеко-единица обойдётся им дешевле

Однако прежде чем делать выводы, обратите внимание на примерные расчёты ниже.

Человек или машина?

Предположим, нам нужна яма 3м. диаметром и 3м. глубиной.

Площадь круга S=Пи*R2. Т.е. 7 м2.

7*3м.=21 м3. Объём ямы – 21 кубометр.

Человек стоит 400-600 руб. за м3. Получается, что выкопать такую яму вам встанет в 8500-12500 руб. (могут взять и больше, т.к. работа разовая + питание)

Схема сливной ямы своими руками

Экскаватор может оплачиваться за кубометры, а может за час работы.

Средняя цена за 1м3 – 180 руб.

180*21=3780 руб.

Если оплата почасовая, могут включить время доставки экскаватора на участок (по этой причине ищите технику поблизости). Но, для сравнения, за рабочий день экскаватор выкапывает большой пруд. И берёт около 10000 руб. А уж с нашим колодцем в 21 м3 справится гораздо быстрей и дешевле!

Чтобы стенки ямы получились ровными, экскаватор должен иметь возможность копать её с двух сторон.

Что делать с грунтом

3

Если вы решили нанять экскаватор, то есть варианты:

  1. Сразу погрузить её на самосвал и вывезти,
  2. Свалить в кучи рядом с канализацией и вывести позже;
  3. Разровнять по территории.

Экскаватор выполнит любую из трёх задач.

Помните только, что часть земли нужно оставить для образования возвышенности возле люка.

Плодородный верхний слой можно переместить на грядки.

Форма

Должна напоминать стакан, слегка расширяющийся кверху (под небольшим наклоном будут построены и стены колодца, это тоже сделает их прочнее). Дно с небольшим уклоном в ту сторону, где в дальнейшем будет люк.

Выбор отверстия для выхода канализационной трубы из дома

Заранее подумайте, как будет располагаться труба, идущая от дома. Можно сразу выкопать траншею для неё. Глубина траншеи зависит от глубины промерзания грунта в вашей местности. Если сильно боитесь, что произойдёт перемерзание, можно дополнительно утеплить трубу, например, стекловатой и рубероидом, или засыпать керамзитом.Если обеспечить достаточный уклон трубы и не допускать поднятие уровня воды в яме, то не стоит бояться, что канализация когда-нибудь перемёрзнет.

Основание

Здесь не стоит экономить. Если основания не сделать – сливную яму быстро затянет илом, а если основание лопнет, могут пострадать и стены. Делать такой ремонт будет настолько сложно, что проще выкопать новую яму!

Почву засыпают слоем песка, гравия и заливают бетонное основание. Толщина зависит от диаметра ямы – чем он больше, тем более толстым должен быть слой бетона.

Устройство основания для кирпичной канализации

Грубо говоря, 15 – 20 см. Отлично будет усилить бетонный блин арматурой. Даже если бюджет скромный, всегда можно найти куски старых водопроводных труб, уголки от кроватей и т.д. Разравниваем мастерком, вытаскиваем лестницу и ждём 5 – 7 дней.

Как вариант, можно использовать готовый бетонный блин подходящего диаметра, но тогда нужно похлопотать о его покупке, привозке и спуске в яму (понадобится кран).

Порой яму делают без основания, с целью, чтобы «впитывалось» в почву. Однако через несколько лет всё равно впитывать перестанет, т.к. заилит.
Чтобы не решать потом сложные задачи, лучше сразу их предотвратить.

Стены

Порой, можно встретить совет, что кладку кирпича для ямы делают в шахматном порядке с разрывами швов, чтобы «вода из ямы впитывалась в грунт» через стены. Такой способ подходит только для второй, дренажной ямы (см. ниже).

Виды кладки стен для слива

Первая яма, прежде всего, должна быть герметичной. Для этого стены даже покрывают битумной мастикой.

Кладку делают в полкирпича (12см.), при большом диаметре – в кирпич (25см). Раствор замешивают – цемент с песком 1:3, или 1:4.

Перекрытие

Можно использовать специальный готовый бетонный блин с отверстием для люка.

Его диаметр должен быть больше, чем диаметр кирпичной кладки, на полметра. Можно залить блин самим прямо на яме.

Для этого сколачивается деревянный щит, который послужит опалубкой.

В этом случае можно трубу для отдушины непосредственно влить в перекрытие, а для люка сварить металлическую опалубку, которая будет служить креплением шарниров крышки.

На последнем этапе перекрытие засыпается слоем грунта. Лучше, если крышка люка будет располагаться выше уровня земли, чтобы туда не стекала дождевая вода.

Важно предусмотреть надёжный запор от детей.

Сущность сооружений

По своей сути, септик — колодец, с помощью которого осуществляется сбор или очистка сточных вод хозяйственно-бытовой природы при отсутствии централизованной канализационной системы в частных домах и на загородных участках. Принцип его эксплуатации базируется на гравитационном отстаивании и доочистке биологическими методами с применением средств на биоферментной основе.

Кроме того, широко используется почвенная фильтрация, причем как естественного, так и принудительного типа. На территории Российской Федерации при проектировании и сооружении септиков должен соблюдаться Свод правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 Канализация. Наружные сети и сооружения».

При проектировании собственной канализационной системы очень важно правильно определить место, где можно выкопать колодец. К размещению септика предъявляется ряд вполне закономерных требований, позволяющих исключить загрязнение питьевой воды, близких грунтовых вод, заражение жилой зоны, т.е. направленных на обеспечение санитарной безопасности

направленных на обеспечение санитарной безопасности.

Прежде всего, устанавливаются жесткие нормы, определяющие минимальное расстояние от септика до жизненно важных объектов. Следует соблюдать такие требования:

  • расстояние от септика до колодца с питьевой водой — 50 м;
  • до жилого дома — 5 м;
  • до водоема открытого типа — 30 м;
  • до сада (плодовых деревьев) — 4 м;
  • до дороги — 4 м.

Важнейшая характеристика септиков — объем. Он обычно устанавливается из расчета 200 л сточных вод на одного проживающего человека в сутки. Естественно, что общий объем рассчитывается путем перемножения этой нормы на количество жильцов, причем при постоянном проживании людей в доме рекомендуется увеличить планируемый объем колодцев на 20%. Большая часть полезного объема должна приходиться на первую секцию устройства (до 75%). Колодец для септика не следует размещать в низине, т.к. появляется риск пополнения емкости за счет притока осадочных или талых вод.
