Собираем дровяную кирпичную печь своими руками

Вариант для бани

Большинство современных владельцев загородных и дачных домов сооружают на своем участке бани, которые также предусматривают установку печи. В этом вопросе стоит хорошо разбираться и не принимать скоропостижных решений. Поэтому перед тем как мы выберем правильную печь, рассмотрим их основные характеристики.

Многие печники сходятся в едином мнении, что для бани больше всего подходит печь-каменка. Однако такая конструкция может монтироваться исключительно на залитый ранее фундамент. Это необходимо потому как исходный вес сооружения составляет около 700 кг. Такое подходит не для каждой бани, ведь иногда парилки бывают очень маленького размера.

Банный вариант печи

Подобные печи для дачи способны нагонять температуру до 600°С градусов, при том, что растапливать ее будут около четырех часов. Недостатком сооружения, естественно, является значительная масса, а также большие габариты, съедающие полезное пространство. Но при этом они способны отапливать не только парилку бани, но и прилегающее помещение, что очень актуально в холодное время года.

Если нужно отопить сооружение более современным методом, тогда выбирают конструкции, изготовленные из качественной стали или чугуна. Стоимость таких изделий приемлемая, а уровень поддержания тепла достаточный, а если выполнять закладку камней в специальный резервуар, то тепло будет отдаваться значительно дольше и равномернее.

Выбор печи производится из расчета, что на каждый квадрат пространства необходим 1кВт мощности. Если требуется еще увеличить период поддержания высокой температуре в парилке, тогда металлические печи обкладывают кирпичом.

Помимо этого современные бани могут оснащаться электрическими изделиями. Подобные модели легки в эксплуатации, имеют функцию регулирования тепла, таймер включения и отключения, а также не требуют возведения дымохода, при этом умеют поддерживать комфортный уровень влажности.

В заключение стоит сказать, что для дома или дачи каждый должен самостоятельно выбирать отопительный прибор, ведь идеальной формулы не существует, и то, что подходит одному, может быть совершенно не приемлемым для другого.

Подбор кирпичей и отопительных элементов

Для возведения ходов и нагреваемых элементов печи используется кирпич огнеупорный. Обыкновенный кирпич применяется для обустройства частей, не подверженных воздействию высоких температур. Размеры кирпича любого типа составляют 250 мм в длину, 120 – в ширину и 65 – в высоту. При необходимости, кирпичные блоки разбивают.

Так, различают трехчетвертной кирпич, длина которого составляет 3/4 целого, и половинчатый – с длиной, урезанной в два раза. Совсем небольшие кусочки кирпича, равные 1/4 целого, называются четвертными. Рубка материала осуществляется с помощью острого стального ножа и стукальца – обрезка металлической трубы. Для сооружения печи понадобятся и металлические элементы, в том числе:

• дверка для топки, дверка для поддувала и дверка для прочистки ходов;
• задвижка вьюшечника;
• колосник.

Все перечисленные детали должны быть сопоставимы с размерами кирпичных блоков. Гидроизоляция печи осуществляется с применением рубероида. Длина листов этого материала зависит от того, какие размеры будет иметь конструкция. Этим фактором определяется и количество кирпичей. Обычно количество нужных строительных материалов указывается в документации к проекту или рассчитывается в индивидуальном порядке. Зная количество рядов, размеры кирпича и габариты печи, делается это просто.

Эксплуатация дровяной печи

Чтобы печь была безопасной, нужно позаботиться о следующем:

• прибить на пол со стороны топочной камеры лист стали длиной 30 см и толщиной 2 мм, который бы выходил за пределы кирпичной конструкции на 15 см;
• использовать дымоход (если он не кирпичный) из кислотоупорного материала, способный хорошо рассеивать дым.

Топка печи не создаст проблем, если при её эксплуатации руководствоваться правилом — закладывать в камеру только те дрова, которые хранятся в крытой поленнице, защищающей топливо от сырости.

Эксплуатация дровяной печи — это настоящее ремесло. Чтобы оно приносило удовольствие и пользу, следует прислушаться к некоторым советам.

Кирпичные печи – источник здоровой атмосферы и свежего воздуха (благодаря тяге и постоянному обновлению воздуха в помещении), нет необходимости в дополнительной установке радиаторов, такие сооружения хорошо аккумулируют тепло и прогревают воздух одновременно в нескольких комнатах.

Дрова, как топливо дешевы, особенно, если ваш дом располагается в загородной зоне. А заготавливать их самостоятельно весьма полезно для здоровья.

При строительстве необходимо точно выполнять все предписания, соблюдать технологию кладки, следить за горизонтальностью рядов и вертикальность стенок. Это позволит избежать перекоса конструкции и возможных поломок.

Оптимальное расположение печи – в центре дома.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

Щитки

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

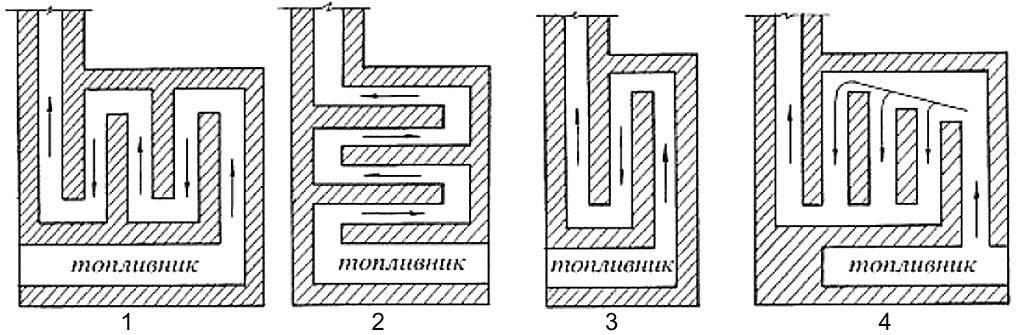

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Особенности

Печь для дачи является необходимым атрибутом современного загородного отдыха, используемым для отопления помещений и приготовления пищи.

Печь с камином из кирпича имеет ряд важных особенностей, которые необходимо учитывать при планировке помещения, в котором она будет размещена. В первую очередь необходимо позаботиться о прочном монолитном фундаменте для ее установки. Печь имеет внушительную массу, поэтому пренебрегать этим правилом не стоит и определять ее расположение лучше еще на стадии проектирования дома.

Важной особенностью печи с камином является наличие двух топок и дымоходов, которые можно использовать независимо друг от друга. Открытая каминная топка быстро нагревает помещение, а печь удерживает накопленное тепло. Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива

Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива.

В деревянном доме следует уделить особое внимание расположению печи и материалам для кладки, чтобы обеспечить наименьшую возможность возникновения пожароопасности в частном доме

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Разновидности

Грубка своими руками может быть построена со щитком, встроенным в тело (строение) печи, и тогда на вид она неотличима от плиты, поз. 1 на рис. Грубка-плита компактна, наименее материалоемка, наиболее легка, требует минимального объема дополнительных строительных работ, но ее тепловая мощность ограничена 10-12 кВт, и то с большим напрягом. Поэтому грубы-плиты ставят большей частью в сезонных дачах (весна-осень) с эпизодическими выездами туда зимой, охотничьих домиках и т.п

Важное достоинство грубы-плиты – ее возможно построить без фундамента прямо на полу, если его несущая способность не менее 500 кгс/кв. м

Виды печей-грубок

Груба с пристроенным щитком (поз. 2) сложнее конструктивно и тяжелее, хотя упрощенный фундамент (см. далее) пригоден и для нее, но ее тепловая мощность потенциально больше. Груба на дровах с пристроенным щитком способна развить до 16-18 кВт; на угле – до 20-22 кВт. Схема тока дымовых газов в грубе со щитком дана на поз. 3; по такой построена популярная печь Галанка. Однако нужно знать, что строить грубу более чем на 3 оборота нет смысла: такая печь с единым циклом окажется проще и дешевле. Кроме того, при постройке надо будет особенно внимательно отнестись к некоторым особенностям печей-груб, рассмотрению которых посвящена значительная часть материала статьи.

Почему груба – груба

Зрительно печь-грубу можно отличить от плиты с позднее пристроенным щитком по цельности конструкции (поз. 4), но в сущности они одно и то же. Расчет тепоэффективной печи весьма сложен и требует достаточно глубоких познаний в теплотехнике, а разработка конструкции печи по его результатам еще и солидного практического опыта. Разработать и построить грубу много проще потому, что ее топочная (огневая) часть и щиток рассчитываются по отдельности, а затем «слепляются» вместе по правилам сопряжения строительных конструкций с учетом требований теплотехники. Естественно, тепловая эффективность полученного прибора будет ниже, т.к. взаимодействие тепловых циклов огневой части и щитка в расчет не берется, а именно благодаря его учету и возможно повысить эффективность печи единого цикла. Поэтому, если вы живете в краях с суровым климатом, груба для вас может иметь смысл только как сезонная печь временного пользования.

Печь-буржуйка для дачи: плюсы и минусы

Преимущества

Быстрота нагрева и высокий КПД. Металлическая печь начинает отдавать тепло в помещение сразу же после растопки. Благодаря тому, что тепловая энергия не тратится на прогрев самой печи, обеспечивается высокий КПД и экономия топлива.

Компактность. Печь-буржуйка – самая маленькая из дровяных печей: самые легкие модели весят около 30 кг, вес самых тяжелых редко превышает 80 кг, а габаритные размеры составляют примерно 700х400х800 мм и менее. Такая печь — оптимальный выбор для небольшого садового домика.

Простота установки и демонтажа. Печь-буржуйку несложно установить в уже построенном доме: это не потребует существенных переделок конструкций пола, перекрытий и крыши. Небольшой диаметр дымохода (до 200 мм) избавляет от необходимости пробивать широкие отверстия. Благодаря небольшому весу ее можно устанавливать на легкие перекрытия без предварительного их укрепления. Демонтаж печи также не представляет особенных трудностей.

Невысокая цена, особенно в сравнении с «капитальными» кирпичными печами.

Низкие эксплуатационные расходы. Печь-буржуйка – экономичный способ обогрева дома в сравнении с электрическим и газовым отоплением и кирпичными печами. А если в дачном поселке периодически случаются перебои с электроэнергией и нет подключения к магистральному газопроводу, она становится безальтернативной.

Недостатки

Опасность ожогов от раскаленного корпуса печи. Правила безопасности запрещают сооружать вокруг печи защитные и декоративные экраны, которые могли бы защитить от случайного контакта с печью.

Быстрое остывание после протапливания. Если печь не переведена в режим медленного горения, то после прогорания дров она остывает практически сразу.

Пожароопасность при неправильной установке или неосторожной эксплуатации. Высокая температура корпуса печи и конструкций дымохода требует особенно внимательного отношения к безопасности использования

Дровяная печь для дачи со стеклянным окном

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.

Строим печь на даче: фото испытаний глиняного раствора

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Строительство фундамента печи

Перед тем, как самому сложить печь на даче, потребуется предварительная закладка основания. Его отдельно обустраивают на земле, не связывая с основным фундаментом дома.

Основание печи кладем своими руками пошагово в следующей последовательности операций:

1. Приготовление бетонного раствора марки М200. В посудине для раствора смешивается 3,5 ведра песка и одно ведро цемента. Разбавив сухую смесь водой, проводят тщательное замешивание, до образования слегка текучей однородной массы. В полученную жижу засыпается щебень в количестве 5-6 ведер, после чего доводят ее до состояния однородного густого раствора. Чтобы бетон был более пластичным, в него разрешается добавить немного жидкого мыла или жидкости для мытья посуды.
2. Копка котлована. Для фундамента нужно выкопать котлован глубиной 45-60 см. Его размеры по каждой стороне должны быть больше габаритов печи. Дно траншеи трамбуют, а боковые стены укрепляют дощатой или фанерной опалубкой.  Далее насыпается песчаная подушка высотой 10-15 см, а на нее – бутовый камень слоем 15-25 см. Иногда стенки укрепляются не опалубкой, а кусками рубероида.
3. Заливка раствора. На дне траншеи обустраивается армирующая обвязка, для чего используют армирующую обвязку из сваренных арматурных прутков или стальных труб. Заливка бетона производится несколькими порциями. Для достижения хорошей плотности раствор протыкают до дна деревянной рейкой или куском арматуры: это дает возможность скопившемуся внутри воздуху выходит наружу. Верхняя часть основания укрепляется армирующей сеткой из стали. Поверх нее оформляется финишная прослойка бетона толщиной 2-4 см.
4. Выравнивание и застывание фундамента. Для выравнивания залитого бетонного раствора используется правило. Необходимо добиться строгой горизонтальности верхней поверхности основания: она должна уступать уровню чистового пола 8-12 см. После этого фундамент накрывают пленкой из полиэтилена, оставляя в таком положении примерно на 7 дней, пока раствор полностью не застынет.

Схемы отопительных печей для дачи

Выбор печи из кирпича зависит от наличия газового баллона и электроэнергии.

Если для приготовления пищи используется газ или электричество, достаточно возвести печку, предназначенную только для отопления.

Если в зимнее время на дачном участке отключено электричество и нет газа, следует выбрать печку на дровах с варочным настилом. Выбирая печь, учитывают, в какой части дачного дома будет располагаться отопитель.

Чертеж обычной кирпичной печи на дровах

Отопительная печь строится посреди домика или у стены. Если на даче несколько комнат, отопительное сооружение встраивается в проемы, сделанные в межкомнатных перегородках. Основными элементами печи являются:

• топка;
• поддувало (зольник);
• дымовые каналы (вертикальные или горизонтальные);
• дымовая труба.

Дачные отопительные печи кладут из красного (керамического) огнеупорного кирпича. Многие мастера выкладывают топочную часть огнеупорным шамотным кирпичом.

​

Фото 1. Примерный чертеж отопительной печи-голландки, подходящей для дачного дома небольшой площади.

Керамический кирпич кладут на несколько видов раствора. Так, для кладки основания подойдет цементно-песчаная смесь, для тела печки — глиняно-песчаная, для выкладки дымохода — известково-песчаный раствор. Шамотную топку кладут на глиняно-шамотный раствор.

Размер печи имеет большое значение для небольшого домика. К компактным отопительным печам для дачи относятся печь-голландка (3 х 5, 2 х 4 кирпича в основании), мини-печь (3 х 2 кирпича) и подобные им сооружения.

Для примера приведем схему маленькой голландской печи, вполне подходящей для отопления дачного дома с кухней и комнатой, общей площадью 40-46 квадратных метров.

Стены печи-голландки прямые, без ниш и декоративной кладки. Ключевые особенности конструкции:

• Внутри корпуса проходят три вертикальных дымовых канала.
• Ширина основания — 1010 х 510 мм (4 кирпича по длинной стороне, 2 — по короткой).
• Высота сооружения — 2 метра, но печь можно сделать на 2-3 слоя ниже или выше.

Печь строится из полнотелого красного кирпича. Для возведения потребуются:

• кирпичи керамические — 390 штук;
• смесь кладочная глиняно-песчаная — 2-2,5 упаковки по 20 кг;
• стальной предтопочный лист (100 х 50 см);
• колосник чугунный либо стальной (25 х 25 см);
• дверка для топки (25 х 21 см);
• дверка для поддувала (14 х 14 см);
• задвижка (13 х 13 см);
• асбестовый лист (100 х 50 см).

При проведении кладки домашнему мастеру рекомендуется использовать готовые разработки. Выше приведена послойная (порядовая) схема возведения печи.

Отопительно-варочная конструкция

Небольшая по объему печь с обогревательным щитком и варочной поверхностью идеальна для небольшого дачного домика. Ключевые особенности конструкции:

• Обогревательный щиток печи вертикальный (торцевой), он же является стенкой дымохода.
• Печь стоит на протяженных столбиках шанцах, что увеличивает теплоотдачу.
• У печи нет поддувала, а воздух для горения дров подается сквозь отверстия топочной дверцы.
• Это сооружение возводят на сплошном либо столбчатом фундаменте.
• Дно топочной камеры выкладывают наклонным, с подъемом к дымоходной трубе.

Справка! Нижний ряд кладки можно делать сплошным, без шанцев. Конструкция печи позволяет встроить духовой шкаф или водогрейный бачок в заднюю часть топки.

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

• металлическими – стальными или чугунными;
• кирпичными;
• комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
• Небольшие размеры.
• Простота в эксплуатации и обслуживании.
• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
• Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

В заключение

Если груба – ваша первая печь (что вполне возможно), не торопитесь строить, смоделируйте сначала на столе. Вдруг водится немного лишних деньжонок – можно купить набор для моделирования печей со схемами порядовок и пластиковыми кирпичиками в масштабе, продаются такие. Нет – кирпичиков тоже в масштабе можно нарезать из пенопласта. Тогда имитировать швы кладки удобно с помощью полосок плотной бумаги или тонкого картона, смотря по выбранному масштабу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
