Обустраиваем солнечное отопление или как соорудить самодельный коллектор

Что собой представляет солнечный коллектор и принцип его действия

Солнечный тепловой коллектор является техническим устройством, которое способно преобразовывать солнечную энергию в тепловую. Его применяют для получения горячей воды, которая в дальнейшем может быть использована для различных нужд. Главное отличие солнечных коллекторов от других вариантов аналогичной техники заключается в принципе изменения во время нагрева плотности воды. Холодные массы вытесняют наверх нагретый водяной поток, благодаря чему нет необходимости в использовании дополнительного насосного оборудования.

Схема принципа работы солнечного теплового коллектора

Принцип работы устройства состоит в следующем. Солнечная энергия абсорбируется в приемном устройстве, в качестве которого можно использовать медные или стеклянные поверхности темного или черного цвета. Такие материалы характеризуются хорошей способностью поглощения энергии.

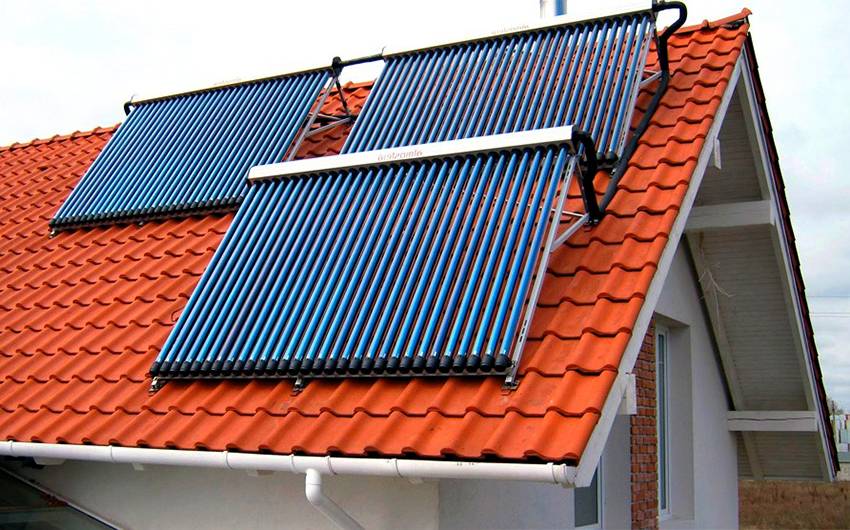

Солнечные нагреватели воды удобно располагать на крыше, где много места и куда попадает максимальное количество солнечного света. Здесь такие устройства не занимают полезное пространство и никому не мешают. Далее тепло из накопителя переносится в бак с теплоносителем. Это может быть вода, антифриз или другая жидкость, которая используется в системе отопления.

В большинстве случаев применяется смесь, состоящая из 40% гликоля и 60% дистиллированной воды. Теплоноситель, который нагревается до определенной температуры, подается к радиаторам посредством системы трубопроводов.

Направление движения воды в системе может меняться благодаря смесителю. Остывшая и теплая вода постоянно сменяют друг друга. Такая естественная циркуляция происходит благодаря расширению теплой воды, которая поднимается, вытесняя холодную в нагревательный бак.

Солнечный коллектор – это устройство для преобразования солнечной энергии в тепловую

Эта система отопления должна быть оснащена теплоизоляционным слоем толщиной не менее 25-30 см, что обеспечит ее эффективную и стабильную работу. В качестве накопительной емкости для теплоносителя лучше использовать резервуар прямоугольной формы. Здесь может быть расположен дублирующий нагревательный элемент. Он будет автоматически включаться в работу, когда создаются погодные условия, которые не способствуют нагреву теплоносителя до необходимой температуры.

Тепловой коллектор своими руками

Идей и разных модификаций самодельных солнечных коллекторов немало. Это еще одна из них. Чуть измененная версия представленного выше варианта. Тут на обширном листе толстой фанеры закреплены трубки. Фанера предварительно окрашена в черный цвет. Трубы негибкие, потому использованы фитинги, схема укладки — змейка. Времени на сборку пошло немало. Все дело в правильном подключении. Для использования с естественной циркуляцией контур слишком длинный, потому обязательна установка циркуляционного насоса.

Этот плоский коллектор требует терпения: соединение труб на фитингах

Возможно, вам будет интересно, как сделать солнечную батарею своими руками.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

• Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
• Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

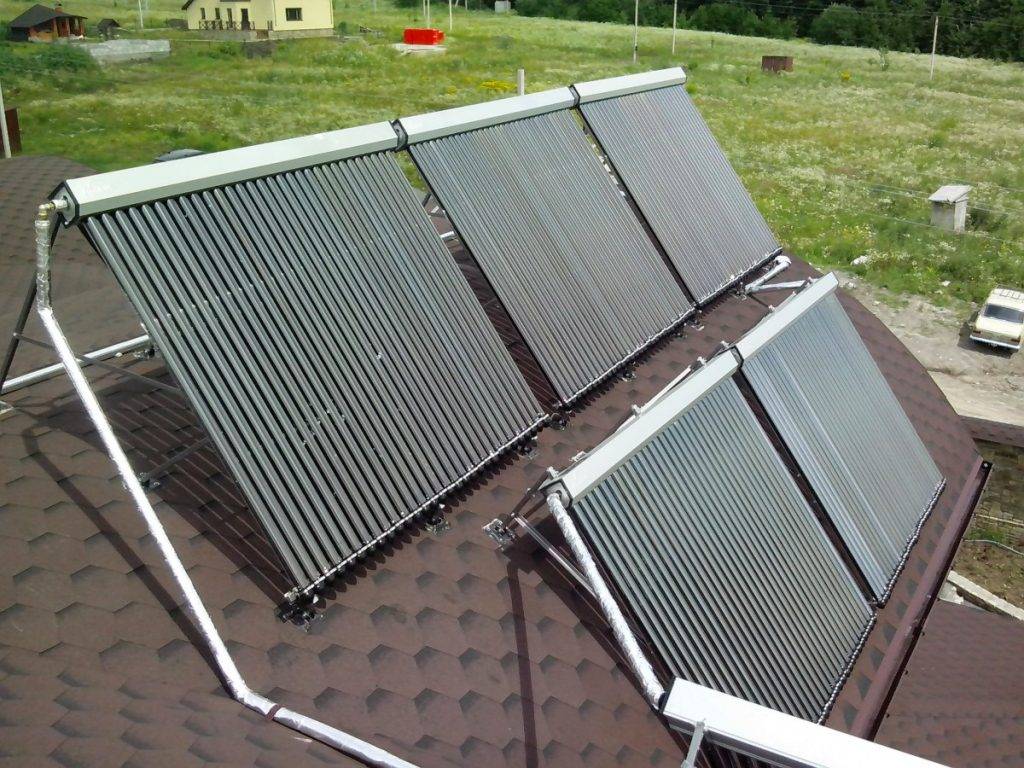

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

• Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
• Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
• Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

• В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
• Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
• При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Процесс сборки самодельного солнечного коллектора

Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).

Сборка солнечного коллектора

Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Схема системы солнечного отопления

Представим сначала схему, согласно которой будет сооружена коллекторная система отопления дома от солнца, а после более подробно рассмотрим процесс ее монтажа.

Конструкция короба и солнечного коллектора

Каждый из элементов системы водонагрева, которая затем будет сообщаться с системой отопления дома, вполне доступен для собственноручного изготовления либо же представляет собой полуфабрикат, доступный в продаже.

Конструктивные особенности системы

Рассмотрим принцип действия данной конструкции в целом и в отдельности каждого из ее элементов:

• Каждый из радиаторов может быть сварен самостоятельно из стальных труб. В этом случае в качестве подводящей и отводящей труб лучше использовать трубу 3/4-1 мм, тогда как для решетки следует подготовить трубы с тонкими стенками и меньшим диаметром, к примеру 16*1,5 мм.
  Для сооружения решетки радиатора потребуется 15 труб данного типа 1,6м длиной.

Стенки короба солнечного коллектора можно соорудить из досок 25-30 мм толщиной и 120 мм длиной. Дно короба изготавливается из фанеры либо оргалита и усиливается рейками 30*50 мм сечения.
Короб должен быть тщательно теплоизолирован, чтобы отопление от солнца не расходовалось на нагрев окружающего воздуха.
Утепление может быть выполнено пенопластом, который укладывается на дно короба и укрывается листом белой жести либо оцинкованным белым железом. Поверх жести, собственно, располагается радиатор. Радиатор должен быть неподвижно закреплен с помощью хомутов.

Конструкция короба и солнечного коллектора

• Соединения гидравлической системы предусматриваются сварные и резьбовые – при помощи муфт уголков и тройников с дополнительной герметизацией пеньковой подмоткой и краской.
• В качестве накопителя теплоносителя под солнечное отопление частного дома можно использовать бак на 200-300 л.  Это может быть любая бочка подходящих размеров.
  Бак затем подлежит теплоизоляции, для чего его следует поместить в отдельный дощатый короб и заполнить межстеночное пространство любым утеплителем – пенопластом, ватой, сухими опилками и т.п. Кроме того, бак рекомендуется снаружи и изнутри окрасить серебрянкой.

Альтернативное водяному солнечное воздушное отопление своими руками можно организовать, используя подобную схему

Самостоятельно изготавливаемое солнечное отопление дома предполагает наличие в гидросистеме постоянного давления, которое создается в нашем случае устройством аванкамеры. Это, своего рода, расширительный бачок, который выполняется из любого герметичного сосуда на 30-40 л.
Аванкамеру необходимо оснастить подпитывающим устройством, которое позволит ей функционировать в автоматическом режиме. Основой устройства служит поплавковый клапан, используемый, к примеру, в сливных бачках унитазов.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

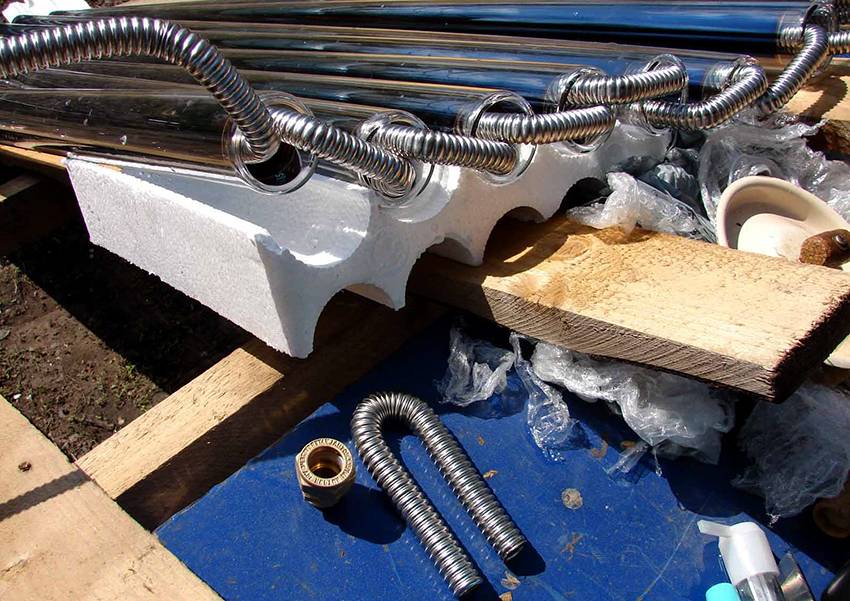

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Варианты создания воздушного солнечного коллектора своими руками

Изготовление традиционного воздушного солнечного коллектора для отопления дома своими руками начинается с создания каркаса из деревянных досок. Заднюю и торцевые стенки следует утеплить минватой. Корпус закрепляется на стене. Все зазоры необходимо заизолировать монтажной пеной. По боковым сторонам выполняются отверстия под патрубки для входа и выхода воздушных масс. Наружные элементы надежно обматываются теплоизоляционным материалом.

В качестве абсорбера используется перфорированный металлический лист из алюминия, который характеризуется высокой теплопроводностью и низкой стоимостью. Для увеличения селективных качеств он покрывается черной краской. Сверху укладывается лист из стекла или поликарбоната.

В качестве абсорбера для воздушного коллектора можно использовать водопроводные трубы

Абсорбер может быть выполнен из водопроводных труб прямоугольного сечения, которые устанавливаются на лист из алюминия и фиксируются к нему с помощью монтажной ленты и саморезов. Задняя стенка деревянного корпуса утепляется минеральной ватой, а боковые – пенополистиролом. Трубы окрашиваются в черный цвет и покрываются листом закаленного стекла или поликарбоната.

Еще более простая конструкция изготавливается из профнастила. Каркас выполняется из деревянных брусков. В дне проделывается выходное отверстие. На брус укладывается профнастил со множеством отверстий по всей площади изделия, которые обеспечат приток воздуха.

Хорошим решением является сооружение воздушного коллектора на окне. Это довольно эффективный вариант, позволяющий неплохо обогреть помещение. Каркас изготавливается из алюминиевых рамок и крепится к окну в виде москитной сетки. Задняя стенка выполняется из листа алюминия, в котором проделываются отверстия в нижней, (для забора холодного воздуха) и в верхней (для отведения теплого воздуха) частях. Роль абсорбера может также выполнять черная фольга, которая покрывается защитной пленкой ПВХ.

Достоинства и недостатки солнечных коллекторов для нагрева воды

В летний период солнечные коллекторы способны полностью обеспечить дом горячей водой. В межсезонье такая альтернативная системы отопления способна уменьшить нагрузку на газовый котел, что позволит снизить потребление газа, сократив при этом финансовые затраты.

Коллектор выступает в качестве дополнительного источника бесплатного тепла, благодаря чему можно снизить зависимость от газа. В летний период для получения горячей воды не понадобятся финансовые затраты.

Солнечный коллектор в летний период может обеспечить дом теплой водой

На монтаж солнечного коллектора не требуется получения разрешения. При выборе оборудования следует подробно изучить всю имеющуюся информацию и проконсультироваться со знающим продавцом. Установку системы необходимо доверить специалисту или выполнить самостоятельно при наличии определенных навыков и умений в области сантехники. Период эксплуатации системы в среднем составляет около 15 лет. В течение этого времени можно использовать бесплатное солнечное тепло для собственных нужд.

К недостаткам такой системы относятся большие финансовые затраты, которые необходимо будет понести при покупке солнечных коллекторов. Средняя стоимость одного элемента составляет 500-1000 $. Система, состоящая из двух коллекторов и собранная под ключ, обойдется в пределах 2300-3000 $.

Интенсивность солнечной энергии отличается в разный период года, поэтому солнечные коллекторы не могут использоваться как единственный источник тепла. Для работы системы понадобится накопительная емкость, покупка которой повлечет увеличение затрат на обустройство системы нагрева воды от солнца.

Сборка своими руками

Коллектор, работающий на солнечной энергии, можно как собрать, так и купить в готовом виде. Второй вариант неудобен тем, что с увеличением площади поглощения возрастает цена. При этом от размеров поглощающей поверхности зависит мощность. Сборка воздушного коллектора своими руками — оптимальный вариант для тех, кто не желает переплачивать. Для изготовления не нужны дорогие инструменты и материалы: в простейшем варианте отопительное устройство собирается из алюминиевых банок.

Первый этап — выбор места, где будет стоять устройство. Оно должно освещаться солнцем как можно дольше. Панели ориентируют на юг, причем желательно, чтобы их можно было поворачивать, регулируя угол наклона. Так удастся добиваться максимального уровня инсоляции в разное время года. Например, зимой солнце находится ниже над горизонтом, чем летом.

Воздушный солнечный коллектор:

Для уменьшения потерь тепла коллектор располагают как можно ближе к помещению, которое планируют обогревать. В частности, можно установить его на фронтон или южную сторону кровли. Ещё один важный момент — тени от ограждений, деревьев и других высоких объектов. Зимой они бывают длиннее, и нужно это учитывать. Коллектор следует ставить так, чтобы тени не попадали на него в любое время года.

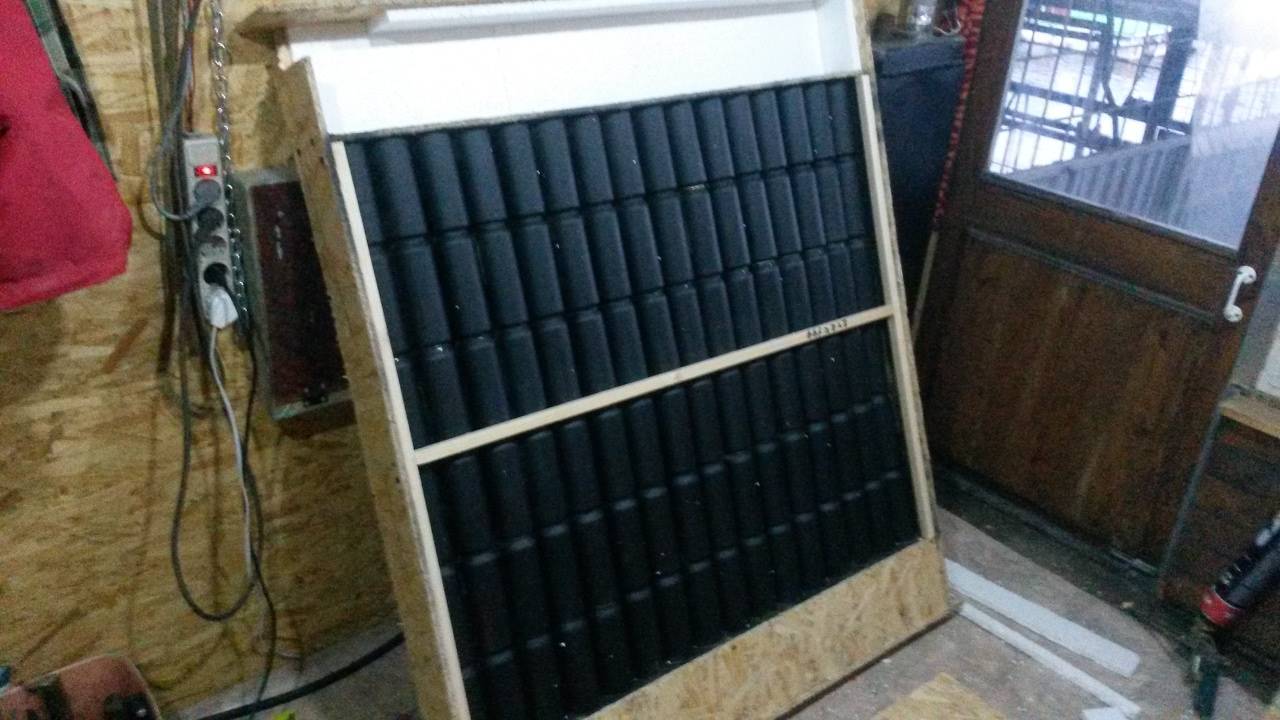

Когда выбрано место, приступают к изготовлению. Алюминиевые банки подходят лучше, чем что-либо другое, потому что металл хорошо нагревается и проводит тепло. Ёмкости без проблем стыкуются между собой, так как имеют одинаковые размеры, а при необходимости их можно резать и сгибать.

Данную систему отопления можно собрать и своими руками

Собрав достаточное количество алюминиевых банок, прорезают в них отверстия с обеих сторон. Стыкуют между собой и склеивают места соединений герметиком. Конструкцию из банок окрашивают чёрной краской и укладывают в панель. Затем присоединяют трубки для отведения и подведения воздуха. Подойдут элементы, предназначенные для монтажа вентиляционных систем. С задней стороны панели монтируют теплоизоляционный материал, с передней — укрепляют стекло или сотовый поликарбонат. Готовый коллектор может работать без дополнительного оборудования, но для повышения эффективности можно подключить к нему вентилятор.

Самодельный коллектор даёт возможность организовать водяное отопление дома. В этом случае функцию теплоприёмников выполняют полиэтиленовые шланги, металлические трубы, алюминиевые или чугунные батареи. Для круглогодичного использования сооружают двухконтурный коллектор. Теплоноситель — антифриз или тосол.

Собрав солнечный коллектор воздуха своими руками, можно полностью покрыть потребность в горячей воде и уменьшить расходы на обогрев помещения.

Воздушный солнечный коллектор из профнастила своими руками:

Устройство и принцип работы

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

1. Солнечные батареи;
2. Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

Принцип работы солнечного коллектора

Солнечный коллектор — оборудование для хранения и сбора обогревающей энергии Солнца переносимой из сохраняющего тепло устройства к необходимому помещению. От солнечных батарей конструкция отличается тем, что не производит электричество, а создается для аккумулирования тепла в теплоносителе.

Принцип работы такого обогревателя дома состоит из обычного парникового эффекта. Солнечные лучи прогревают поверхность коллектора, и сохраненное тепло в закрытом устройстве не может выйти назад. Теплый воздух поднимается кверху, где с помощью специального вентилятора переходит непосредственно в помещение. Даже в морозные дни, но при ярком солнечном свете можно ощутить на 10 – 15 С° тепла больше чем снаружи помещения. При большой мощности и качественных материалах, такой коллектор может обогревать даже дом. И его служба может длиться около 20 лет.
