Устройство печного отопления в частном доме

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Отопление частного дома конвекторами

Конвекторы – эффективный способ отопления, хоть и не пользующийся особой популярностью. А все потому, что у них практически нет инерционности. С одной стороны это хорошо – включил/зажег и пошло тепло, но с другой – отключил/потухло и снова стало холодно. Тем не менее, иногда – это очень хороший вариант, особенно в аварийных ситуациях – полетела система, ремонтировать пока невозможно или долго, и чтобы не мерзнуть, можно использовать конвекторы.

Конвекторы бывают электрические, газовые, твердотопливные и работающие на солярке. Электрические не всем могут подойти, так как при достаточной суммарной мощности (а требуется обычно несколько единиц техники – по одной на комнату) понадобится специальный ввод на 220в или 380в (зависит от мощности), а это далеко не всегда возможно. Также этот вариант не лучший, если наблюдаются частые отключения напряжения.

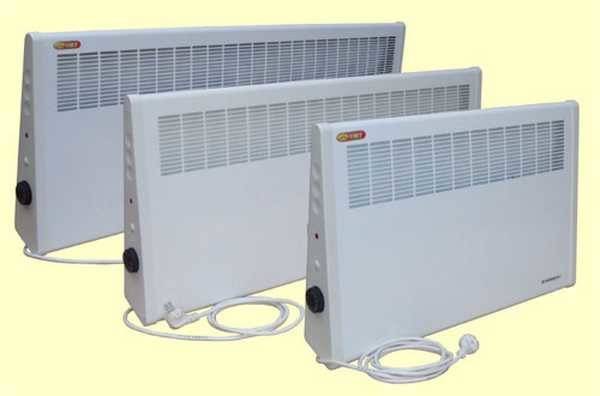

Электрические конвекторы мобильны

Более приемлемы с этой точки твердотопливные конвекторы. Возле них необходимо находится постоянно, но зато никаких особых условий – обеспечили негорючее основание, защитили стены негорючим же экраном, поставили дымоход. Все,  можете ставить такой конвектор и сразу «включать» его в работу. При условии, что топливо есть…

Конвекторная печь на твердом топливе

Более удобны в смысле обслуживания конвекторы, работающие на сжиженном газе или на жидком топливе. Горючее помещают в резервуар, который размещается недалеко от устройства, по трубопроводу подается в горелку. От пламени и греется воздух. Этот вид приборов не самый удачный вариант для частного дома, так как при горении выжигается кислород. К тому же эти устройства пожароопасны и оставлять их работающими без присмотра нельзя. Потому чаще используются для обогрева технических помещений, в которых время нахождения ограничено, или для повышения температуры на производственных площадях.

Газовые конвекторы (на сжиженном газе)

Система с принудительной циркуляцией

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В данном случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использовать трубы меньшего диаметра и котел не слишком большой мощности. То есть в этом случае может быть устроена гораздо более эффективная однотрубная система отопления двухэтажного дома. Схема с насосом имеет лишь один серьезный недостаток — зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит произвести монтаж оборудования по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую конструкцию циркуляционным насосом можно добиться максимально эффективного отопления дома.

Газовый котел без электричества – это традиционная модель напольного прибора, для работы которого не нужны дополнительные источники энергии. Целесообразно устанавливать устройства такого типа, если существуют регулярные перебои в подаче электричества. Например, это актуально в сельских местностях или дачных массивах. Компании-производители изготавливают современные модели двухконтурных котлов.

Многие популярные производители выпускают разные модели энергонезависимых газовых котлов, и они достаточно эффективны и качественны. В последнее время появились настенные модели таких устройств. Конструкция отопительной системы должна быть такой, чтобы теплоноситель циркулировал по принципу конвекции.

Это означает, что нагретая вода поднимается вверх и через патрубок выходит в систему. Для того чтобы циркуляция не прекращалась нужно расположить трубы под наклоном, а также они должны быть большие в диаметре

И, конечно же, очень важно чтобы сам газовый котел находился в самой низкой точке системы отопления

К такому отопительному оборудованию можно отдельно подключать насос, который питается от электросети. Подключив его в систему отопления, он будет перекачивать теплоноситель, тем самым улучшит работу котла. А если выключить насос, то теплоноситель опять начнет циркулировать самотеком.

Как сделать дымоход из кирпича для котла

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

• невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
• количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

• воздушную трубу, поднимающуюся к верхней точке системы;
• расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
• краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

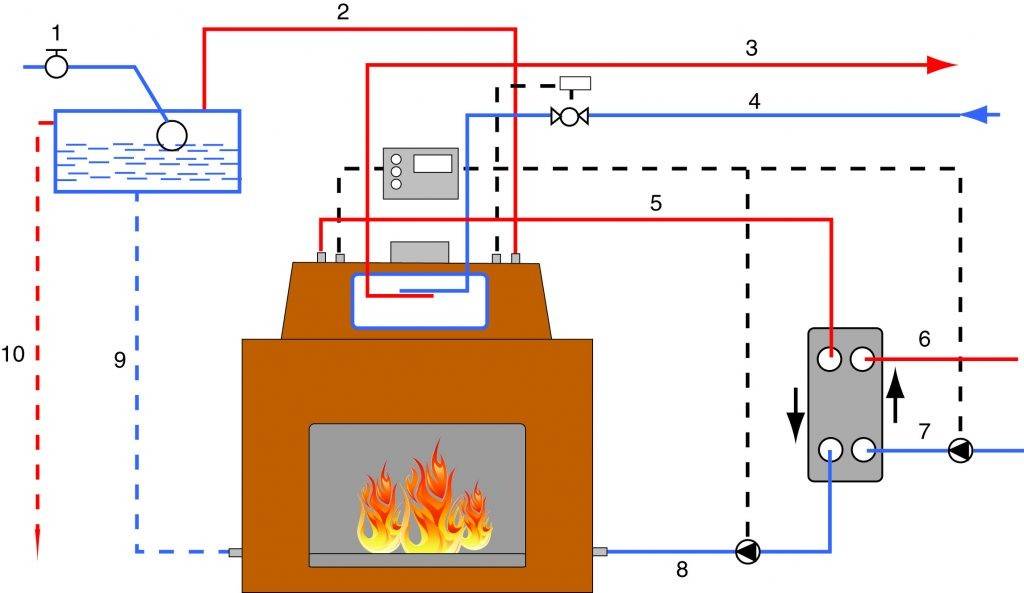

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала

Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая. До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором

Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка

До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

https://youtube.com/watch?v=j-NSSzNJ_wU

Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.

Где можно устанавливать дровяной котел

Дровяной котел с водяным контуром можно установить в месте, которое полностью соответствует условиям пожарной и технической безопасности. Однако здесь есть ряд правил, которые желательно соблюдать в процессе выбора места:

1. Подойдет любое помещение технического типа, высота которого не меньше 2,2 м, а площадь больше 8 м2. Также здесь должно быть организовано хорошее освещение и присутствовать вентиляция.
2. В качестве помещения подойдет подвал, если в нем предусмотрено отопление и отсутствует влажность. Данные условия помогут увеличить срок службы всей системе и ее деталям.
3. Обязательно позаботьтесь о прочном основании для установки котла. Если аппарат выполнен из чугуна, то залить придется дополнительно бетонный фундамент. Деревянное основание дополнительно прикрывают металлическим листом, который позволяет защитить помещение от возгорания.
4. Для удобства хранилище для дров лучше организовать в смежном помещении.
5. У человека должен быть доступ ко всем элементам фильтрации и узлам, если будет необходимо ремонт оборудования.

При установке дровяного котла также потребуется подключение к электросети, поэтому данный момент нужно предварительно продумать. Для безопасности можно подключить дополнительно «бесперебойник» и стабилизатор. Само подключение рекомендуется сделать напрямую через щиток. Дымоход также должен быть установлен согласно требованиям безопасности, а все нагревательные элементы должны быть изолированы.

Дровяной котел в отдельной комнате

Особенности устройства

Выбрав печное отопление, как основной вид, необходимо правильно подобрать мощность отопительных приборов, их тип и расположение в доме. А для этого требуется учесть теплопотери и размеры помещений дома. Теплопотери зависят от многих факторов, как от материала стен и перекрытий, а также уровня их утепления, размера и вида окон. Но, в среднем можно принять, что для 10 м2 потребуется не менее 0,3 м2 полезной площади печи.

Расположение печи должно быть таким, чтобы максимально использовать ее тепло на обогрева помещения и в то же время было удобно ее топить. Лучше всего, если топочная дверка печи будет расположена со стороны двери, выведена в коридор или специальное помещение. Отопительная же ее поверхность должна обеспечивать максимальную теплоотдачу, поэтому ее лучше всего располагать на расстоянии 20-25 см от стены и не загораживать мебелью или другими предметами. В деревянном доме расстояние до стен и других сгораемых конструкций должно быть 40 см и более. В случае, если деревянные стены защищены теплоизоляционным экраном, то – не менее 25 см.

Если выбрано печное отопление с водяным контуром, то саму печь необходимо располагать исходя из удобства выполнения разводки труб и эффективной его работы. Размеры же самой печи, то есть ее топливника, необходимо согласовать с размерами выбранного теплообменника или же изготовить его по размеру выбранной конструкции печи.

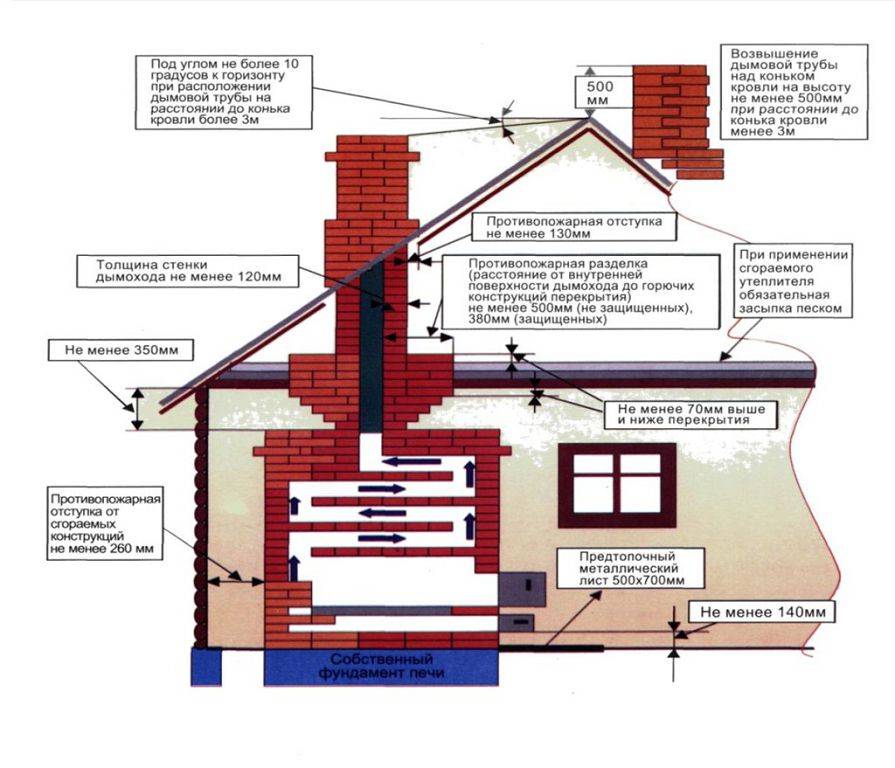

Дымовые трубы

Для того, чтобы печное отопление работало эффективно, необходимо правильно соорудить дымовую трубу. Ее высота от уровня колосниковой решетки должна быть не меньше, чем 5 м. Сечение ее может быть разным в зависимости от конструкции и мощности отопительного прибора, а следовательно, от количества выделяемых дымовых газов. Для небольшой печи с теплоотдачей не более 3000 ккал/час оно должно быть не менее 14х14 см, для более мощной – 14х25 см. Если в доме планируется сооружение нескольких печей, то не желательно их подключать к одной дымовой трубе, особенно если они будут находиться на разных уровнях. Могут возникать проблемы с тягой или появится обратная тяга.

 В местах прохождения дымовой трубы через сгораемое перекрытие выполняется разделка – утолщение кладки и изоляция с помощью асбестовой прокладки. В месте ее прохождения через кровлю, выполняется заделка места примыкания для предотвращения попадания через него атмосферной влаги. Для шиферной кровли, как правило, используется асбестовый шнур и цементный раствор, для кровли из металлочерепицы или профнастила – специальные нижние и верхние планки примыкания. На оголовки дымовых труб, для предотвращения попадания влаги вовнутрь их, чаще всего, устанавливаются металлические съемные колпаки (оголовники) разных конструкций и формы.

Окупаемость вложений в снижение теплопотерь

Всё потребляемое тепло уходит из дома через строительные конструкции: пол, стены, перекрытия, кровлю и окна (двери).

Наглядное изображение теплопотерь частного дома.

Понять насколько эффективна теплоизоляция можно воспользовавшись калькуляторами теплопотерь.

Без учёта окон и дверей, теплопотери через строительные конструкции составят примерно 20 кВт (8,7 через стены и 12,2 через перекрытие).

Если утеплить стены пенопластом толщиной 100 мм, а потолок – пенополистиролом 50 мм, то потери снизятся до 3 кВт (1,4 через стены и 1,6 через потолок).

Даже самые приблизительные расчёты показывают, что утепление современными материалами позволяет снизить затраты на энергоноситель более чем в 5-7 раз.

Замена одного окна площадью 2 м2 с деревянной рамой на двухкамерное из пластика даёт ежегодную экономию топлива около 350 рублей. В среднем считается, что пластиковые окна окупаются за 8-10 лет эксплуатации. Уже на стадии проектирования планируют размещение комнат, окон и дверей с учётом сторон света.

Электричество для отопления дома

Наиболее дорогой и малоэффективный по затратам способ отопления – использование электричества для прямого нагрева воздуха или с использованием электрокотла.

Классические ТЭНовые электрокотлы имеют компактные размеры и могут быть установлены в любом помещении. Они уже содержат в своем корпусе все необходимые элементы системы отопления (циркуляционный насос, расширительный бак, группа безопаности), что сильно упрощает монтаж.

Таблица. Достоинства и недостатки электроотопления.

Достоинства	Недостатки
Не требует согласования и договора на обслуживание, достаточно получить разрешение на нужную мощность электроустановок	Не подходит для домов площадью более 120-150 м2 – энергоснабжающая организация не согласует мощность свыше 15 кВт
Простота монтажа, недорогие комплектующие	Самая высокая стоимость 1 кВт тепла (до 10 раз больше газовых систем)
Высокий КПД – до 99% энергии выделяется в виде тепла
Вариативность исполнения – конвекторы (масляные, кварцевые), инфракрасные излучатели, галогеновые нагреватели, тепловентиляторы, электрокотлы с водяным контуром отопления
Простота поддержания выбранной температуры в течение суток и на несколько дней
Долгий срок службы – до 50 лет для конвекторов

Стремясь повысить эффективность электроотопления, производители разработали пока считающимися инновационные для нашей страны способы обогрева и методы экономии электроэнергии.

Геотермальные насосы

Подробно ознакомиться с принципом работы геотермального насоса можно в отдельной статье.

Способ использует подогрев теплоносителя от грунта или воды, из-за чего отдача тепла составляет 200-500% от используемой мощности компрессора. Это делает ежемесячные расходы сравнимыми с отоплением дровами и лишь немного превышающими использованием газа.

Достоинство способа – низкие затраты на электроэнергию. Главный недостаток, ограничивающий использование – большие первичные затраты на комплектующие и монтаж, достигающие от 300 тысяч до 1,5 млн. рублей.

Эффективность геотермальных насосов при морозах от 25оС резко снижается, опускаясь ниже 90%. В этом случае для поддержания комфортной температуры включают электрообогрев с помощью котлов, конвекторов или инфракрасных излучателей.

Рекуператоры

В процессе работы котлового оборудования и вентиляции часть тепла улетучивается за пределы дома с продуктами сгорания или тёплым, но загрязнённым воздухом.

Принцип работы бытового рекуператора воздуха.

В рекуператорах воздух улицы подогревается выходящими из дома тёплыми потоками. Для циркуляции используются вентиляторы.

Лучшие модели могут иметь КПД до 60%, что считается отличным результатом. Рекуператоры эффективны для больших по площади домов, обогреваемых мощными котлами. Это нетрудно доказать простыми расчётами.

КПД современных газовых котлов достигает 80-95%, это значит, что до 20% тепла уходит в отводящую трубу.

Например, котёл 20 кВт «отправляет в атмосферу» до 4 кВт тепла. Если учесть, что рекуператор может «вернуть» 50%, то максимальная мощность такого устройства будет достигать 2 кВт. Использование вентиляторов в круглосуточном режиме может свести к нулю эффективность устройства. Учитывая стоимость рекуператора, покупка прибора и монтаж воздуховодов могут окупиться не ранее, чем через 10-15 лет.

Выбирая способ отопления частного дома, оценивают необходимую мощность оборудования, доступность разных видов топлива в регионе проживания, возможность и желание заниматься ручной подачей топлива и утилизации продуктов сгорания. Ошибки в выборе приводят к излишним затратам на приобретение дополнительного оборудования и расходы на энергоносители.
