Принцип работы и особенности работы твердотопливных котлов воздушного отопления

По каким критериям выбирать пеллетный котел

При приобретении котла на пеллетах для отопления частного дома, руководствуются не только высокой мощностью, но и другими особенностями:

  • От объема камеры сгорания зависит максимальное заполнение топки и длительность прогорания.
  • Важную роль играет функция самоочищения спирали выхода газов, так как впоследствии на ней появляется сажа, она влияет на мощность котла.
  • КПД оборудования должно быть от 80%, тогда обогрев помещения будет эффективным.
  • Мощность должна быть 1кВт/10 метров квадратных. Но чтобы котел не работал на полную мощность, и не оказывалась большая нагрузка, лучше приобрести оборудование с запасом этого показателя.

Условиями для приобретения котлов на пеллетах:

Вначале необходимо вычислить площадь обогреваемого помещения. При показателе до 220 квадратных метров, котел будет идеально справляться со своими обязанностями.

Наличие автоматизированной системы. Котлы с твердым топливом нуждаются в постоянной ручной работе, а пеллетное оборудование снабжено специальной системой автоматизации, поэтому нет необходимости в постоянном контроле.

Также должно быть помещение для расположения пеллет. Стандартный бункер, объем которого до 300 литров, входит в комплект и вмещает 200 килограмм пеллетов. Этого хватает на неделю отопления, а чтобы запастись большим количеством топлива на весь сезон, необходимо подготовить помещение для хранения.

Особенности устройства пеллетной печи

Агрегат, функционирующий на топливных гранулах, включает в себя три основных отдела:

  • топочный;
  • конвективный;
  • зольник.

Топочный отдел. Представлен камерой, в которой происходит горение твердотопливных гранул. Оснащается факельной или реторной газовой горелкой и имеет две дверцы (смотровую и очистную).

Конвективный отдел. Имеет встроенный теплообменный аппарат. В зависимости от расположения, выделяют три типа теплообменников: вертикальные, горизонтальные, а также комбинированные. В этом отделе происходит подогрев теплоносителя (воды) горячим воздухом, который выделяется в процессе переработки топливных гранул. Конструкция теплообменника может быть как трубчатой, так и пластинчатой.

Пеллетные котлы в большинстве случаев используются только в отопительных целях и имеют один контур. Однако на рынке встречаются агрегаты и с двумя контурами: отопительным и водонагревательным.

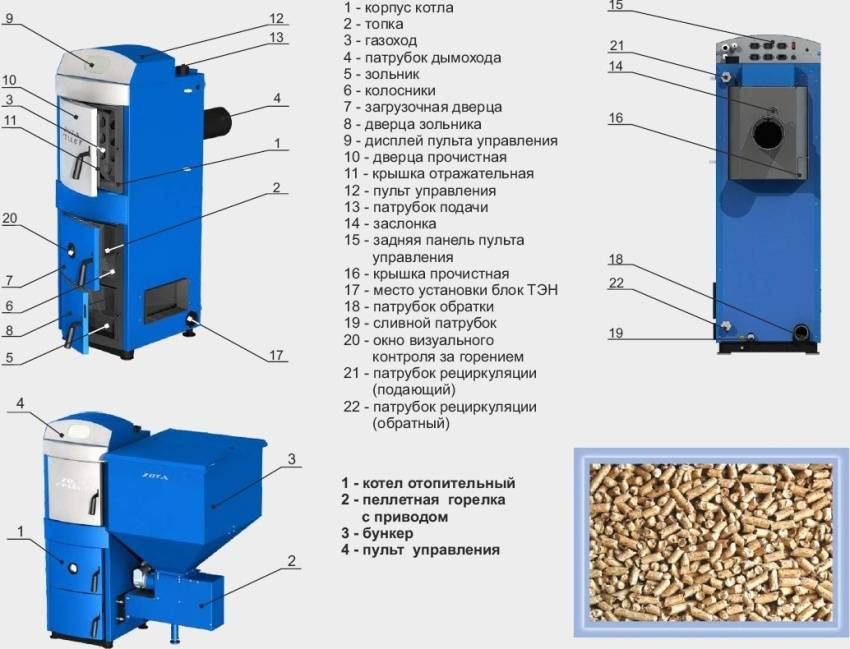

Стандартная конструкция пеллетного котла

Зольник. Этот отдел печи необходим для сбора отходов, которые образуются в процессе переработки пеллет. После этого, они удаляются через очистную дверцу.

Вышеперечисленные конструктивные элементы пеллетного твердотопливного котла

представляют основную его часть. Но для работы печи необходима ещё одна важная составляющая, а именно: приставка АПТ (автоматическая подача топлива).

Рассмотрим, какие устройства входят в состав приставки АПТ:

  • бункер;
  • шнек;
  • вентилятор.

Бункер – это металлический резервуар, в который засыпается топливо для переработки. Из этой ёмкости топливо поступает частями в топочный отдел. В зависимости от расположения, выделяют два вида бункеров: внутренний (встроенный) и наружный. Шнек является важным элементом АПТ и необходим для порционной подачи пеллет. Он приводится в движение с помощью специального устройства – редуктора.

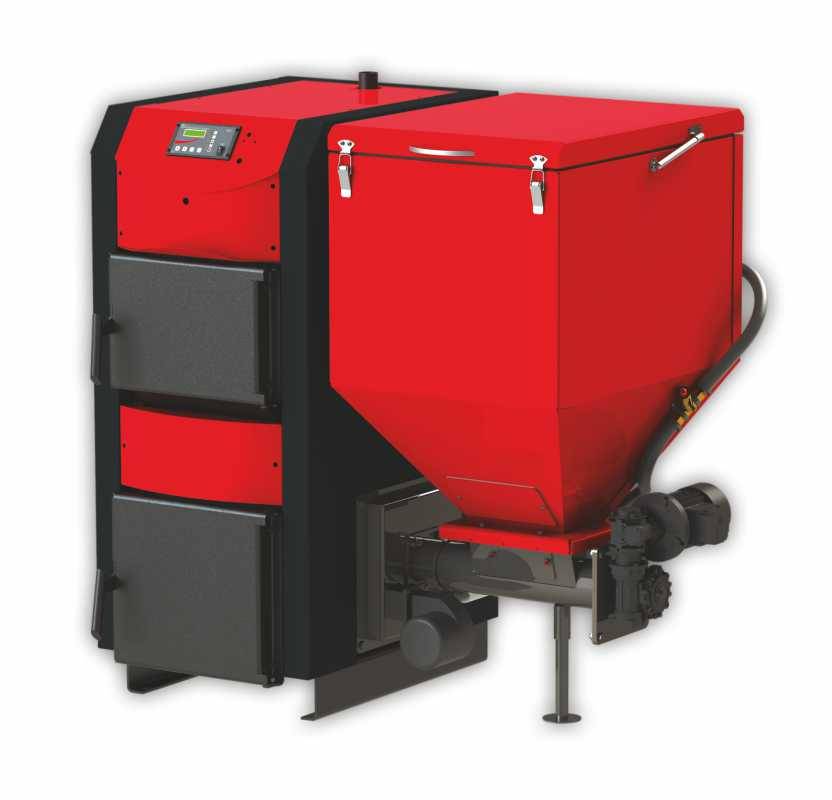

Схема пеллетного котла с бункером

А также устройство пеллетной печи предусматривает наличие пульта управления. Он необходим для того, чтобы задавать параметры процесса переработки твёрдого топлива и поддерживать необходимую температуру.

На что стоит обратить внимание при выборе

На выбор влияет стоимость, мощность, особенности конкретной модели

Современный пеллетный котел представляет собой чугунную или стальную конструкцию, оснащенную бункером достаточно большого объема – до 500 литров. Указанные размеры накопителя пеллет встречаются только у образцов мощностью более 50 кВт.

При выборе подходящей модели котла за основной ориентир, как правило, принимается его цена. Отопительное оборудование этого класса стоит минимум 200 тыс. руб. Этот показатель изменяется в зависимости от таких характеристик как мощность, функциональность, а также особенности конкретного образца.

Правильно выбрать нужный экземпляр котельного оборудования поможет учет заявленной производителями мощности, она приводится к единице площади помещений, выраженной в кв. м. С ее возрастанием увеличиваются и размеры загрузочного бункера, а также габариты всего устройства

Должное внимание при выборе подходящего образца изделия уделяется качеству металла, из которого он изготовлен

Важно помнить об общей массе агрегата, чтобы его выдержало подготовленное основание

Первое включение котла

  1. Заполняют бункер для пеллет.
  2. Проверяют давления воды в отопительной сети и при необходимости подпитывают до нормативного значения.
  3. Открываю дымовую заслонку.
  4. Розжигают горелку – через рабочий пульт котла или вручную.
  5. Проверяют соответствие рабочих параметров проектным.
  6. Полную остановку ПК выполняют после догорания всего топлива. Процесс контролируют через смотровое окно.
  7. С целью предотвращения образования конденсата следят за температурой входного теплоносителя водонагревателя. Он не должен быть холодным иначе это приведет к обильному образованию конденсата, увеличению сажи в газовом тракте, как на стенках теплообменника, так и в дымовой трубе, что резко снижает КПД установки.

Распространенные ошибки обвязки пеллетного котла отопления:

  1. Отсутствует контроль за температурой обратной воды, поступающей в котел.
  2. Плохая герметизация газового тракта, утечка пиролизного газа и падение КПД.
  3. Отсутствует теплоизоляция основания под котлом, как следствие конденсация с выделением вредных веществ.
  4. Несоответствие габаритов помещения требованиям пожарной безопасности, приводит к невозможности обслуживания шнека с пеллетами и бункера.

Пеллетные котлы эффективны и просты в эксплуатации, поскольку имеют возможность продолжительной автономной работы. Себестоимость тепловой энергии такой установки не высокая, а использовать ее гораздо удобнее, чем другое отопительное оборудование в деревянном доме. Однако все это будет зависеть от того насколько правильно сделан выбор оборудование, его монтаж и наладка.

Принцип работы

Пеллетные котлы отопления бывают двух типов: водогрейные и воздухогрейные. Первый тип подходит для любой отопительной системы домов, производственных помещений, торговых площадей. Устройства воздухогрейного типа способны обеспечить теплом здания, где нет централизованной отопительной системы.

У твердотопливного котла на пеллетах стандартная конструкция, которая состоит из корпуса, топливного бункера, топки и дымохода. Бункер заполняют прессованными опилками, которые подаются в топку устройства по мере необходимости с помощью автоматически управляемого шнека. Расход гранул зависит от количества необходимого тепла.

В зависимости от емкости бункера его можно загрузить сырьем на весьма продолжительный срок: от нескольких дней до нескольких месяцев или даже на год.

Технические характеристики котлов верхнего горения на твердом топливе

Котлы с верхним горением производятся с разными мощностями от 8 до 95 кВт. Отдельные модели могут достигать показателя в 1200 кВт. Чем больше показатель, тем эффективней работа агрегата и тем большую площадь можно будет обогреть. Котлы с минимальной мощностью рассчитаны для установки в небольших домах. Украинские «Бураны» с 40 кВт предназначены для отопления больших домов или складских помещений.

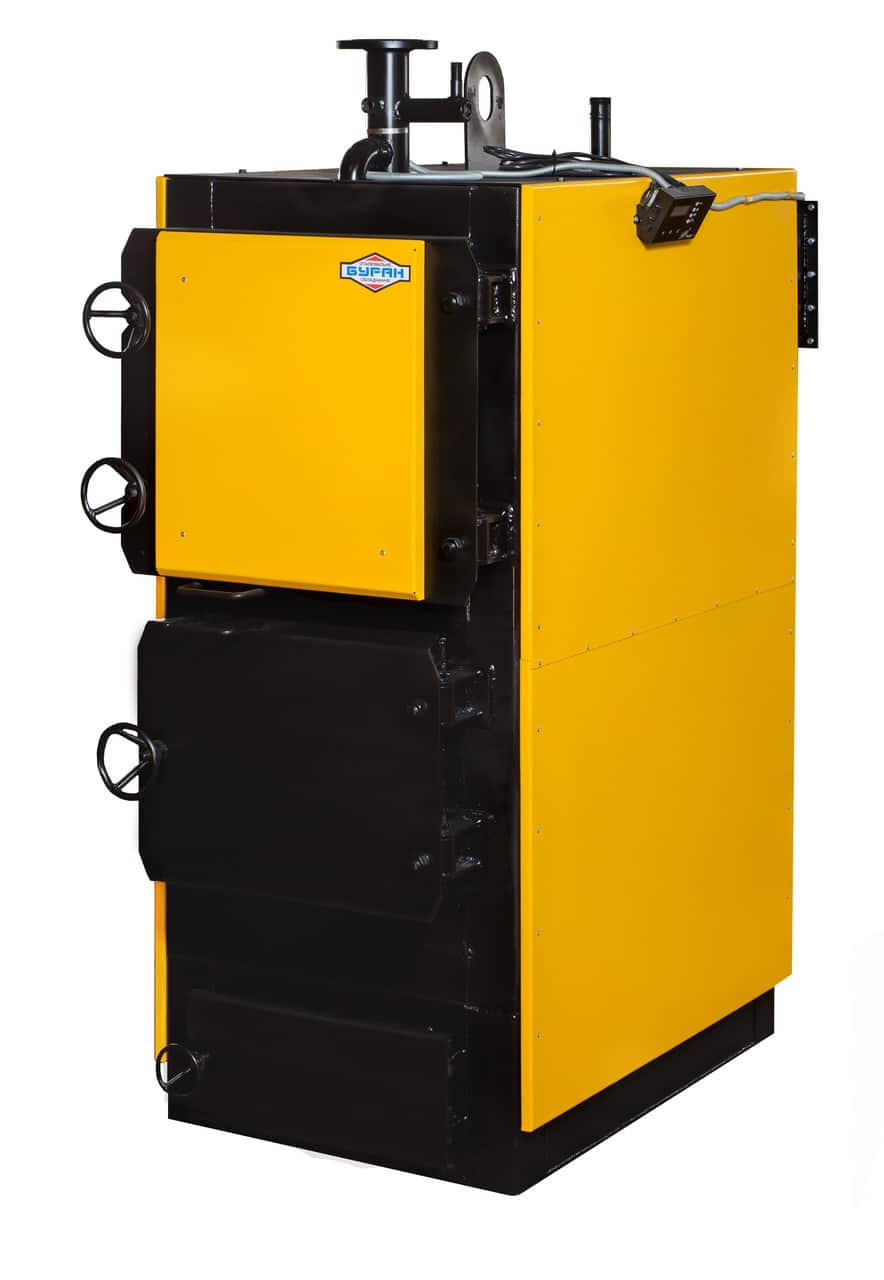

Твердотопливный котел БУРАН-EXTRA 1200

Материалы изготовления котлов — чугун или сталь. Чугунный теплообменник долговечней, но из-за своего большого веса может вызывать трудности при монтаже. Стальные теплообменники изготавливают из стали различного качества от низкосортной, до высококачественной, устойчивой к воздействию высоких температур. Помимо этого стальные котлы часто имеют защиту из шамотного кирпича.

Чаще всего котлы с верхним горением работают на дровах, но есть модели, в которые можно укладывать уголь, торфяные брикеты, стружку и другое топливо.

КПД котлов равен 85-93 %. Как заявляют производители, время работы прибора после одной загрузки дров составляет от 8 до 31 часов, а на углях до 5 суток. Среднестатистический недорогой котел выдает тепло в течение 5-8 часов.

Температура нагрева воды 70 C на дровах и 85 C на угле. Рекомендованная температура на входе от 60 C. Система отопления может быть как с естественной, так и с принудительной циркуляцией.

Установка котла

Установка и монтирование оборудования на гранулах делается по той же схеме, что и стандартного твердотопливного. Следование при подключении его к системе отопления нормам противопожарной безопасности и предписаний СНиП дает гарантию безопасности дальнейшей эксплуатации.

Рекомендации:

  1. Устанавливать его лучше в специальном помещении.
  2. Полы должны быть бетонными или покрыты керамической плиткой.
  3. К отопительному оборудованию должен быть обеспечен беспрепятственный доступ.
  4. От оборудования до противолежащей стены расстояние должно составлять не меньше 1 м.
  5. Температура воздуха в помещении должна быть не меньше +10˚C и нормальный влажностный режим.
  6. Помещение должно быть оборудовано вентиляцией.

Отопление частного дома пеллетами – за и против

Твердотопливный котел на пеллетах для дома с автоматической подачей топлива, как и любой другой вариант отопления, имеет как свои достоинства, так и недостатки. Рассмотрение плюсов и минусов помогает принять наиболее разумное решение, относительно целесообразности оснащения котельной оборудованием на древесных топливных гранулах.

В качестве недостатков выделяют следующее:

Высокая себестоимость установки. Еще одним минусом, на который указывают противники пеллетного оборудования, является его высокая стоимость и дорогостоящий ремонт. На сегодняшний день, цена оборудования постепенно идет на спад, за счет высокой насыщаемости рынка.

Доводами «За» покупку пеллетного оборудования являются:

Резервные источники тепла – автоматический пеллетный котёл, часто имеет встроенный ТЭН, для нагрева теплоносителя. Если закончилось твердое топливо, котел самостоятельно переходит на использование электричества и продолжает отапливать дом, пока не будет выполнена дозаправка пеллет.

Взвесив все доводы за и против приобретения пеллетного оборудования, многие покупатели приходят к выводу о целесообразности покупки теплогенератора данного типа.

Преимущества и недостатки твердотопливного котла

Основным аргументом в пользу котлов на твердом топливе, который приводят мастера, специализирующиеся на отопительном оборудовании, становится доступность горючего и разнообразие его видов. При отсутствии возможности подключения к газовой магистрали котельная, работающая на дровах, угле, торфе, — эффективное и сравнительно недорогое решение.

Потребители отмечают следующие достоинства этого вида техники:

  • возможность выбора оптимальной модели с учетом особенностей применяемого топлива, требуемых характеристик;
  • энергонезависимость;
  • способность стабильно работать в сложных эксплуатационных условиях (в пыльных помещениях, во время проведения строительных или производственных работ);
  • отсутствие необходимости в предварительном оформлении разрешительных документов перед установкой котла.

При этом твердотопливные агрегаты требуют регулярной подачи топлива и чистки от золы. Они автономно работают 5‑12 часов, после этого пламя в топке затухает. Устранить этот недостаток можно установкой пиролизного агрегата.

Организованная на базе такой котельной система обогрева требует детальных расчетов, учета действующих требований безопасности при эксплуатации и монтаже. Регулярное техобслуживание — гарантия надежной безаварийной работы установки.

Какой пеллетный котел подойдет для дома?

Сейчас можно приобрести абсолютно все и выбор зависит только от предпочтений, площади, которую нужно будет отапливать, и стоимости. Пеллетный котел какой же выбрать? Всегда выбирайте его чуть большей мощности для обеспечения небольшого резерва, ведь работа оборудования на максимальной мощности не идет ему на пользу. Приведём обзор пеллетных котлов в зависимости от площади отапливаемой зоны.

До 50 кв.м

Для подобного небольшого помещения можно взять камин на пеллетах LAMINOX ADA AIR 6 с автоподачей топлива. Это избавит от необходимости устройства дополнительных коммуникаций и обеспечит комфортную температуру.

LAMINOX ADA AIR

50-100 кв.м

С обогреванием такой площади превосходно подойдет камин на пеллетах Termal-10 Basic. Это самый недорогой автоматический камин для организации воздушного отопления.

Termal-10 Basic

100-150 кв.м

Тут подойдет пеллетная печь с водяным контуром Buderus Logano S181-15 E и автоподачей топлива. Она превосходно обеспечит дом теплом и горячей водой.

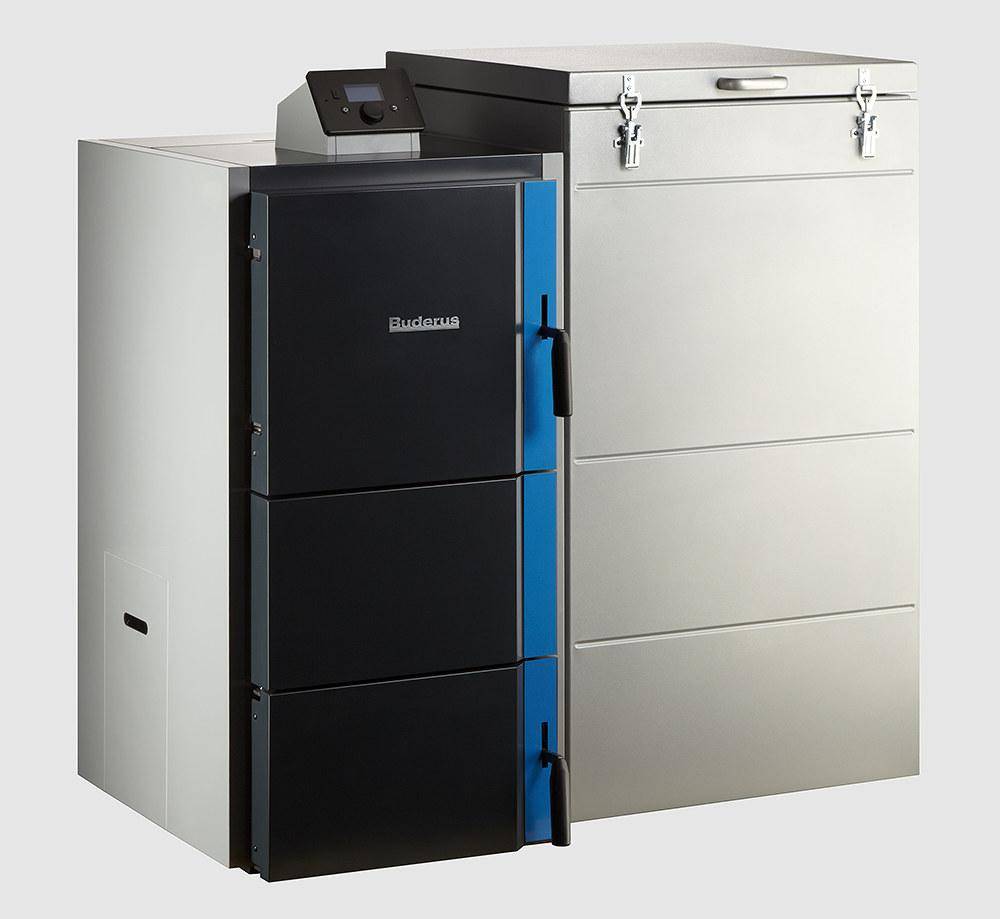

Buderus Logano S181-15 E

150-200 кв.м

Стоит взять пеллетно угольный универсальный котел с автоподачей топлива WBS-AC-UB 25. Универсальность топлива даст возможность более гибкой эксплуатации, а его мощность с лихвой обеспечит требуемую температуру.

WBS-AC-UB 25

От 200 кв.м

Для обогрева подобной площади нужны агрегаты от 25 кВт, к примеру, Buderus Logano S181-25 E с автоподачей топлива и водяным контуром.

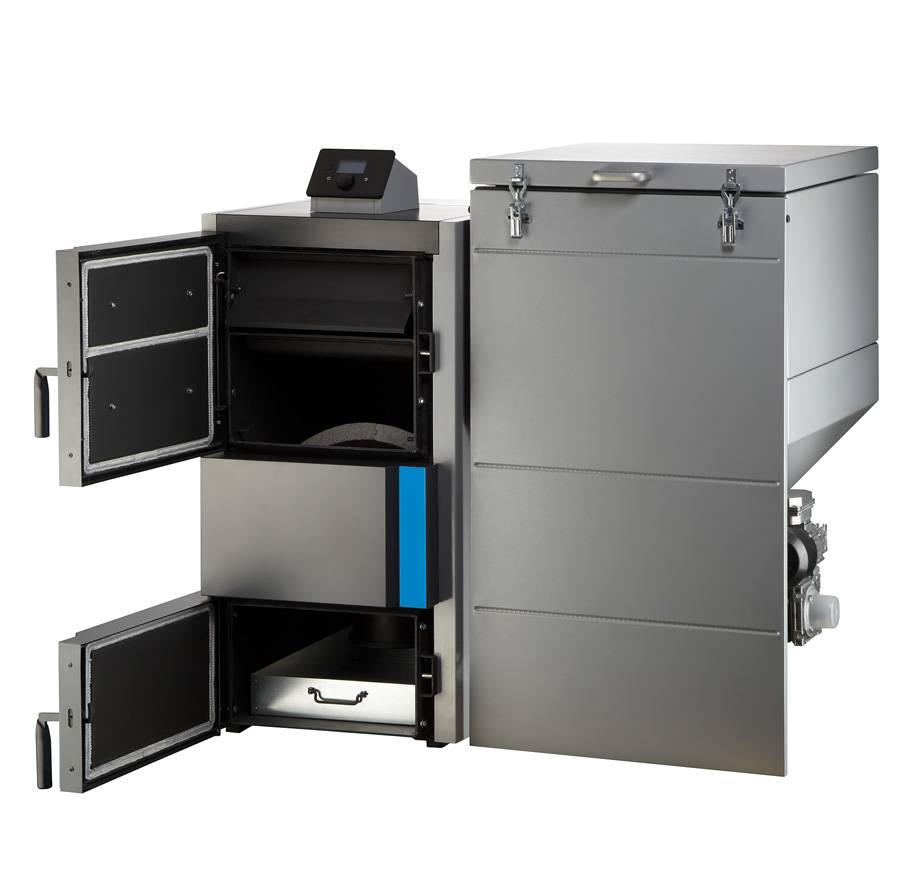

Buderus Logano S181-25 E

Воздушное отопление частного дома

Под воздушным отоплением частного дома следует понимать не отдельное устройство с узкой направленностью, а комплекс оборудования, который стоит правильно называть климатической системой. В простом исполнении она состоит из следующих компонентов:

  • генератора тепла, в качестве которого может быть газовый, твердотопливный и электрический котел, а также тепловой насос или солнечная система;
  • воздуховоды для нагнетания теплых масс и отвода холодных;
  • системы направления воздушных потоков и подогрева уличного воздуха для вентиляции помещений.

Суть такого отопления заключается в нагреве мощным тепловым оборудование проходящего через него воздуха и нагнетании к обогреваемым помещениям вентиляторами канального типа. При попадании внутрь помещения воздух стремится вверх, но по мере остывания опускается вниз. Но он не успевает опускаться, потому что вытягивается наружу через обратный воздуховод вновь к котлу для его повторного нагрева.

На что обратить внимание при выборе

Итак, на что же обратить внимание в первую очередь при выборе твердотопливного котла? Рассмотрим главные моменты, на которые стоит обратить внимание:

  • Чем больше площадь отопления, тем более мощным должно быть отопительное устройство. Для отопления частного дома обычно используются бытовые котлы малой мощности на 10-50 кВт.

  • Бывают стальные и чугунные. Чугунные значительно дороже и весят гораздо больше чем стальные.

  • Зависимость от электричества

    Хотя сам котел и работает на твердом топливе, в его конструкции как например у , может использоваться различная дополнительная автоматика, требующие наличия электропитания.

Параметры приведенные выше обычно являются определяющими при покупке, так как они в большей степени определяют цену на котел.

Рекомендации по выбору

Первая и главная рекомендация — выбирайте твердотопливный котел по выгоде используемого вида топлива, но с расчетом на долгосрочную перспективу.

Если у вас есть постоянный источник поставки дешевых дров, то мы рекомендуем приобрести классический дровяной котел, несмотря на все его недостатки.

Если вы правильно подберете отопительный агрегат по мощности, выполните обвязку и поставите бак для накопления тепла, то котел прямого горения надежно прослужит вам долгие годы.

При выборе вам нужно учесть такие моменты:

Мощность ТТ-котла принимайте по потребности частного дома в тепле, только с коэффициентом запаса 1,2. Если нужно дополнительно греть воду для ГВС, то берите агрегат с запасом мощности 1,5.
Чем мощнее котел, тем больше у него топливник и длительность горения. Тем реже придется навещать котельную.
Не полагайтесь на двухконтурный котел, если постоянно нужна горячая вода в больших количествах. Он не обеспечит потребный расход, лучше поставьте твердотопливный котел с бойлером косвенного нагрева.
Выбирайте модель с максимальным рабочим давлением 3 Бар. Дешевые отопители из тонкого металла выдерживают всего 1—2 Бар.
Старайтесь подобрать котел с большим объемом топки. Стандартный размер топливника, рассчитанного на 6 ч работы при мощности 20 кВт равен 60—65 л, у агрегатов длительного горения этот показатель будет 80 и более литров при тех же 20 кВт.
Теплогенератор, оснащенный вентилятором, работает лучше, чем простой, с подачей воздуха через открытую дверцу. Такой агрегат стоит покупать только при частых отключениях электричества. Проследите, чтобы дверца зольника управлялась механическим регулятором тяги.
Вентилятор дольше прослужит на твердотопливном котле, когда он стоит сверху

На моделях, где нагнетатель встроен в дверцу, крыльчатка тянет в себя пыль и грязь с пола.
Обращайте внимание на происхождение электронного блока управления. Избегайте китайских контроллеров, при выборе бюджетных моделей можно найти недорогой отопитель с более надежным польским блоком.
Не увлекайтесь котлами с верхним горением топлива, у них есть ряд существенных недостатков. Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели

Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм. Иначе ваш новый котел долго не прослужит.

Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели. Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм

Иначе ваш новый котел долго не прослужит.

Недобросовестные производители часто используют такой трюк: части топки, выходящие торцами наружу, делают из стали 3 или 4 мм, а остальные элементы — из более тонкого металла. Показывая на торцы деталей, пользователя убеждают, что весь котел сварен из толстой «котловой» стали, хотя в действительности это не так.

Мы можем порекомендовать покупку пиролизного теплогенератора только в том случае, если вы предполагаете жечь сухую древесину, топливные брикеты либо антрацит. Тогда он даст ожидаемый результат.При использовании свежих дров горючего газа выделяется очень мало, а потому пиролизный котел работает неэффективно.

Также не всегда имеет смысл покупать твердотопливный котел с чугунным теплообменником, который значительно дороже. В нормальных условиях эксплуатации сталь спокойно прослужит не менее 10 лет.

Насколько актуален пеллетный котел в ХХІ веке?

Это достаточно новый продукт обогрева и высокую популярность он завоевал лишь в странах Европы. Большинство людей использую электрический обогрев либо газ, поэтому пеллетный котел для дома часто устанавливается во время постройки новых жилых помещений, так как делать замену немного затруднительно

Но если обратить внимание на список преимуществ котла, то его популярность становится обоснованной. Многие специалисты считают, что с ростом цен на газ и электричество, использование твердого топлива займет ведущие позиции

Если вам необходимо устройство, которое будет экономно расходовать энергетические ресурсы и при этом будет с максимальной эффективностью нагревать помещение, то установка пеллетного котла как раз для вас.

ТОП самых лучших моделей двухконтурных котлов

Двухконтурные пеллетные котлы применяются для функционирования системы отопления и обеспечения водоснабжения в доме горячей водой. Такие отопительные аппараты обладают высокими показателями мощности и отличаются хорошей производительностью. Однако по сравнению с одноконтурными моделями, двухконтурные аналоги обладают большими габаритами.

ZOTA MAXIMA 300, два шнека

Главным достоинством этого двухконтурного котла является его высокая мощность, которая составляет 300 кВт. Осуществлять управление за работой этого оборудования можно удаленно при помощи интернет – сети, а также модуля GSM. Дополнительно оснащен бесконтактным автоматическим поджигом, благодаря чему обеспечивается высокий уровень безопасности эксплуатации.

КПД этой модели твердотопливного котла равен 90%. В качестве топлива может использоваться уголь, а также пеллеты. Продолжительность полного сгорания загруженного топлива составляет от 50 часов. Удобность эксплуатации обеспечивается благодаря установлено автоматической системе удаления скопившейся золы.

ZOTA MAXIMA 300, два шнека

Достоинства:

  • Простата эксплуатации и обслуживания;
  • Оснащен вместительным бункером;
  • Высокая мощность и КПД;
  • Возможность удаленного управления.

Недостатки:

  • Высокая стоимость (цена 648011 рублей);
  • Габариты.

Котел пеллетный двухконтурный Dragon plus ГВ — 30

Является надежным, полнофункциональным отопительным оборудованием. Благодаря его применению можно отапливать помещения в доме площадью до 300 кв.м. и подогревать большие объемы воды для бытовых нужд. Является универсальным прибором, может работать как на пеллетах, так и на других видах топлива (газ, дрова, солярка).

Котел изготовлен из высококачественной стали, толщина которой варьируется от 5 мм. Оснащается трехходовым теплообменником. Уровень КПД этой модели, при использовании пеллет, равен 95%. Котел укомплектован качественной горелкой, которая оснащена системой механической самоочистки. Эта модель отопительного оборудования неприхотлива к качеству используемых пеллет. Максимальная мощность котла равна 36 кВт.

Котел пеллетный двухконтурный Dragon plus ГВ — 30

Достоинства:

  • Неприхотлив к качеству используемых пеллет;
  • Прост в эксплуатации и обслуживании;
  • Высокий уровень мощности и КПД;
  • Гарантия на котел 3 года;
  • Наличие механической системы самоочистки горелки.

Недостатки:

  • Высокая цена (229500 рублей);
  • Небольшой объем бункера для хранения пеллетов.

Jaspi Biotriplex

Является комбинированным твердотопливным отопительным аппаратом, который прекрасно подходит для обогрева частных домов, площадью до 300 кв.м. После установки горелки, можно отапливать дом при помощи пеллетов. Кроме того, это устройство в одновременном режиме, вместе с древесными гранулами, может использовать для обогрева дома дрова либо функционировать от электрической сети.

Для подогрева воды дополнительно оснащен змеевиком, сделанным из меди, который позволяет вырабатывать до 25 литров (при температуре воды до +40 градусов по Цельсию). При использовании пеллетов мощность агрегата равна 30 кВт. В случае использования дров показатели мощности варьируются в районе 25 кВт. КПД составляет больше 85%.

Котел Jaspi Biotriplex

Достоинства:

  • Функционал;
  • Универсальность;
  • Быстро подогревает большие объемы воды для бытовых нужд;
  • Оснащен разделенными камерами для сгорания пеллет и дров;
  • Комплектуется электрическим тэном мощностью до 6 кВт;
  • Продолжительность эксплуатации составляет около 25 лет;
  • Оснащен теплоизоляцией.

Недостатки:

  • Высокая стоимость (505100 рублей);
  • Сложно устанавливать.

Сравнительная характеристика разных моделей пеллетных котлов

Название, описаниеТипКПДМощность (кВт)Стоимость (в рублях)
ZOTA Focus 16одноконтурный80%16112300
TermoKRoss TKR – 40Uодноконтурный91%40132000
Ecosystem PelleBurn PLB 25одноконтурныйНе указано25325500
FACI 130одноконтурныйДо 95%130335000
Теплодар Куппер ПРО – 28 с пеллетной горелкой АПГ – 25одноконтурный85%2898634
ZOTA MAXIMA 300двухконтурный90%300648011
Dragon plus ГВ — 30двухконтурный95%36229500
Jaspi BiotriplexдвухконтурныйБольше 85%25505100

Пеллетные котлы являются разновидностью твердотопливных отопительных агрегатов, которые работают на пеллетах. Главным достоинством этих устройств является наличие полностью автоматизированной системы управления, автоматической подачи топлива, а также высокий КПД.
