Топим реже, тепла столько же твердотопливные котлы длительного горения с водяным контуром

Сравнительный анализ моделей твердотопливных котлов с водяным контуром для дома

Для безошибочного выбора котла на твердом топливе для отопления частного дома, необходимо проанализировать его характеристики:

  • в пиролизных агрегатах используется повторная подача воздуха, что обеспечивает длительность прогорания закладки топлива, продлевая его до 10-12 часов, а время горения аналогичной закладки в обычном котле 4 часа. С точки зрения экономичности, пиролизные котлы загружаются реже и топлива уходит меньше;
  • в пиролизных котлах происходит сгорание дров практически без отходов. Золы остается минимум. Это в свою очередь облегчает уход за оборудованием: не так часто требуется выгребать из котла золу и прочищать газоход;

В пиролизных котлах используется повторная подача воздуха, продлевая длительность прогорания закладки топлива до 10-12 часов

  • двухступенчатое сжигание, снижающее избыток воздуха в камере, повышает производительность пиролизного котла;
  • при наличии двух камер сгорания появляется возможность контроля и регулирования процесса горения. Пиролизные котлы можно автоматизировать, что совершенно невозможно в обычных котлах;
  • пиролизные котлы могут принять для розжига поленья довольно больших размеров, что, в свою очередь, экономит время на рубку дров;
  • легкий и доступный монтаж — не требует разрешительных документов, возможна установка оборудования своими руками.

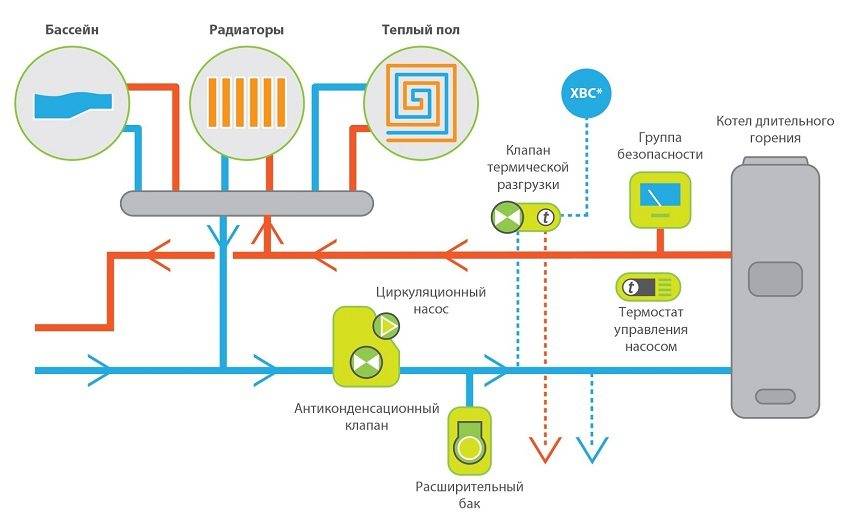

Упрощенная схема подключения автоматики в систему отопления с твердотопливным котлом длительного горения

Преимуществ у пиролизных котлов на твердом топливе для отопления частного дома много, но есть и некоторые недостатки, о которых следует упомянуть:

  • высокая стоимость;
  • зависимость от электроэнергии — ввиду использования дымососа;
  • в некоторых случаях несоответствие заявленным характеристикам мощности;

использование котлов в неполную мощность приводит к образованию дегтя, забивающего газоход;

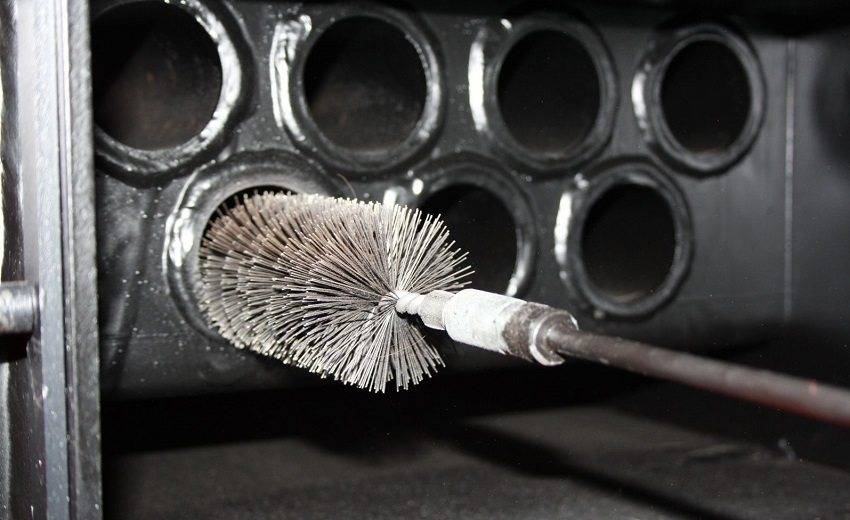

Для продления срока эксплуатации необходимо производить периодическую чистку твердотопливного котла

  • для корректной работы пиролизных отопительных твердотопливных котлов с водяным контуром, требуется подмес горячей воды к жидкости, поступающей вторично в котел;
  • температура обратки должна быть не меньше 60?С, иначе в газовом тракте появится конденсат, что приведет к коррозии.

Технические характеристики установки

Промышленное пиролизное оборудование позволяет перерабатывать десятки тонн материала в сутки, но его минус — большие размеры.

Основные параметры агрегатов:

  • производительность (кг/час или кубометры в день);
  • масса установки (мобильные агрегаты весят 3-8 тонн, стационарные — больше 10 тонн);
  • габаритные размеры;
  • мощность;
  • тип питания (требуемое топливо/параметры электросети);
  • мобильность (требуется ли разборка для перевозки);
  • этажность установки (количество уровней).

Иногда ]пиролизных установок указывает дополнительные параметры: окупаемость, объём реактора и т.д.

Бюджетный вариант для дачи

Газовый баллон своей округлой формой и толщиной металла отлично подходит для изготовления пиролизного котла. Он имеет почти метровую высоту, диаметр 35 см. Этих размеров достаточно для создания отопительного прибора, способного обогреть помещение средней площади. В устройстве хорошо сжигаются самые бросовые виды топлива: щепки и опилки, сырые дрова.

Установка работает следующим образом:

  • через верх или боковую дверцу проводят загрузку и поджигают;
  • после возникновения устойчивого огня накрывают поршнем (по-народному блин) и плотной крышкой, в которой есть отверстие для трубы;
  • в топку через воздуховод поступает ограниченное количество кислорода, отчего начинается процесс пиролиза;
  • газы поднимаются вдоль стенок котла и сгорают в верхней части;
  • остальные продукты удаляются через дымоход.

Баллон обрезают по месту, где начинается округление. Сбоку – отверстие для дверцы, которая должна закрываться очень плотно. Поэтому ее используют обычно для чистки, а топливо загружают сверху. Отрезанную часть используют для крышки:

  • шлифуют разрез, чтобы добиться герметичности;
  • делают отверстие на 2–3 мм больше трубы воздуховода, соединенной с блином;
  • обваривают понизу стальной полосой.

Поршень имеет своеобразную конструкцию. Его лопасти предназначены для завихрения воздушных потоков над тлеющим топливом, а наваренный на них круглый кусок металла мешает возникнуть открытому огню.

Снизу делается отверстие для зольника с дверцей. Ее конструкция должна обеспечивать плотное прилегание. Можно использовать вырезанный кусок стенки баллона, на который по периметру приваривается полосовое железо. Немного выше устанавливается колосниковая решетка, сваренная из арматуры. Сквозь нее проваливаются остатки топлива, которые затем удаляются.

В вертикальной трубе дымохода конденсируется много влаги, которая собирается в нижней ее части. Для удаления воды устанавливают шаровый кран. Он удобен тем, что в случае засорения легко прочищается куском провода.

Как работает пиролизный котел?

В основе работы котла лежит принцип пиролиза, суть которого заключается в термическом разложении твердого топлива при высокой температуре в условиях искусственно созданного дефицита кислорода. В результате топливо тлеет, разлагаясь на твердый остаток и пиролизный газ. Образующиеся газы также сгорают, что повышает теплоэффективность оборудования и делает расход топлива более рациональным.

Устройство котла

Дополнительным преимуществом рассматриваемых отопительных котлов является экологическая безопасность. В процессе пиролизного сжигания топлива выделяющиеся вредные компоненты смешиваются с углекислым газом и утилизируются. В результате в атмосферу выводится дым, не содержащий канцерогенов и прочих вредных веществ. Эта особенность позволяет топить котлы даже резиной, обрезками древесно-стружечных плит и прочими подобными материалами.

Как движется воздух в котле

Работа пиролизных котлов состоит из 4 основных этапов.

  1. На первом этапе топливо дополнительно сушится и разлагается на твердый остаток и газы.
  2. На втором этапе пиролизные газы сжигаются.
  3. На третьем этапе продувается пламя и тепло возвращается к топливу, что способствует выделению дополнительного количества тепла.
  4. На четвертом этапе оставшиеся продукты сгорания выводятся через дымоход.

Пиролизный котел

Разобравшись в особенностях работы котла, приступаем к его изготовлению. Начнем с подготовки необходимых материалов и инструментов.

Котел пиролизный ViessmanОписание конструкции

Набор для работы

  1. Листовой металл толщиной от 0,8 мм.
  2. Огнестойкие кирпичи.
  3. Температурные датчики.
  4. Решетка колосника.
  5. Трубы диаметром 32 мм, 57 мм и 160 мм.
  6. Профилированные трубы в количестве 2 штук.
  7. Дверца зольника.
  8. Дверка для топливной камеры.
  9. Вентилятор.
  10. Гибкая пережженная проволока.
  11. Болгарка.
  12. Шлифовальные круги.
  13. Сварочный аппарат.

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Теплообменник для пиролизного котла

Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.

Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.

Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.

По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.

Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива

При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам

При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.

Преимущества и недостатки котлов длительного горения на твёрдом топливе

Прежде чем приступить к изучению конструкции твердотопливного котла, используемого для отопления частного дома, необходимо ознакомиться с достоинствами и недостатками, свойственными такому типу теплотехнического оборудования.

Достоинствами котлов длительного горения, работающих на твёрдом топливе, являются:

  • экологическая безопасность;
  • высокие показатели по теплоотдаче, составляющие до 90% от произведённой тепловой энергии;
  • простота монтажа и обслуживания;
  • возможность использования разных видов твёрдого топлива и его относительно невысокая стоимость;
  • универсальность – возможность использования для отопления и горячего водоснабжения;
  • компактность;
  • длительные сроки горения, не требующие частой загрузки сжигаемого топлива;
  • возможность работы в автоматическом режиме без постоянного присутствия обслуживающего персонала.Твердотопливные котлы работают на разных видах топлива – дрова и уголь, древесные пеллеты и торфяные брикеты

К недостаткам можно отнести следующие моменты:

  • топливо, используемое в котлах длительного горения, должно соответствовать предъявляемым к нему требованиям (влажность, качество и т.д.);
  • техника безопасности при использовании твердотопливных котлов должна соблюдаться на всех этапах выполняемых работ: хранение и подготовка топлива, сжигание и утилизация отходов;
  • трудоёмкость загрузки топлива, если котлы не оснащены системами автоматики этого процесса;
  • стоимость котлов данной группы несколько выше, чем у аналогов недлительного горения;
  • для котлов, оснащённых системой автоматики, − зависимость от наличия электроснабжения и необходимость наличия помещений значительной площади, служащих для хранения топлива.Твердотопливные котлы различаются по конструкции, техническим характеристикам и размерам

Тлеют и греют: особенности использования котлов длительного горения на дровах для дома. В специальной публикации нашего портала мы подробно расскажем о котлах длительного горения на дровах. Вы узнаете виды котлов и принцип работы, основные требования к системе отопления с дровяным котлом и ознакомитесь с расчётом мощности дровяного котла.

Самодельные конструкции

Конечно, читатели наверняка зададутся вопросом — раз покупные пиролизные котлы такие дорогие, не проще ли сделать это всё самому? В итоге получится настоящий пиролизный котёл, и не надо будет платить в магазин такие деньги. Можно ответственно сказать — вряд ли это получится.

Дело в том, что для изготовления котла потребуется большое количество навыков по сварке, проектированию теплосетей. Работа по сварке теплообменника, корпуса котла соответствует квалификации сварщика 5-6 разряда. В лучшем случае получится просто буржуйка. Естественно, её КПД и эффективность, удобство в обслуживании будут ниже, чем у теплового прибора, спроектированного инженерами, прошедшего испытания, имеющего сертификат.

Зачем усложнять буржуйку элементами, которые не добавят ей эффективности? Если хочется так уж сделать самодельный котёл, то гораздо лучше будет изготовить обычный. Это будет проще, дешевле, меньше вероятность получить брак. А ещё лучше просто купить котёл в магазине. Обычный, не пиролизный. Это и гарантия производителя в безопасности изделия, и надёжность, и безопасность, и эффективность конструкции.

Вы можете задать свой вопрос нашему автору:

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

  • регуляторы,
  • дымовые каналы,
  • отверстия для воздуха,
  • трубы для подачи воды,
  • трубы для отвода воды,
  • камера сгорания,
  • вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

  • болгарка,
  • сварочный аппарат,
  • шлифовальные круги,
  • электрическая дрель,
  • электроды,
  • трубы различного диаметра,
  • полосы стали,
  • термодатчик,
  • вентилятор,
  • металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Подходящие отходы для переработки

Преимущество пиролизных установок в том, что они пригодны для безопасной утилизации широкого спектра материалов, включая трудноразлагаемые вещества.

  • ТБО: бумага, пластмасса, стекло, кости и т.д;
  • отходы деревообработки: щепки и опилки;
  • пластик и полимерсодержащие отходы (бутылки, полиэтиленовые пакеты);
  • иловые слои, образующиеся в коллекторах и канализациях;
  • сланец и торф;
  • автомобильные покрышки, резиновые отходы;
  • отходы аграрно-промышленного комплекса;
  • сельскохозяйственные отходы (шелуха зёрен, скорлупа орехов и т.п.);
  • отходы медицинских учреждений
  • нефтешламы;
  • растительные отходы, включая водоросли.

Как правильно топить твердотопливный котел дровами советы, как топить котёл дровами

Казалось бы, что значит «правильно» топить котёл дровами? Что тут сложного, кидай себе дрова в топку, пока угли не остыли, и весь процесс. Оказывается, не так всё просто. Насколько эффективно работает котёл — в первую очередь зависит не от его конструкции.

В первую очередь результат его работы, как и экономичность, зависит от качества используемого топлива. Важна не только порода древесины, но и то, сухая она или сырая, состояние заслонок и дросселей.

О нюансах эксплуатации твердотопливных котлов будет рассказано в рамках статьи.

Как работает твердотопливный котёл на дровах

Котёл работает следующим образом:

  • В результате сгорания древесины в топке, выделяется определённое количество тепла, различное для разных пород.
  • Тепло идёт на нагрев бака с водой, расположенного над топкой.
  • Вода циркулирует по трубопроводу от бака к батареям отопления и обратно по закрытому контуру. Циркуляция может быть как естественной (при расположении труб под небольшим уклоном), так и принудительной, посредством циркуляционного насоса.
  • Продукты сгорания отводятся при помощи дымохода на улицу. Для того чтобы тяга была нормальной, вертикальная часть дымохода делается высотой три и более трёх метров.
  • Интенсивность горения регулируется при помощи заслонок топки и дымохода.

Важно!

Отопительный блок оборудуют системой безопасности для аварийного сброса давления при перегреве. Если этого не сделать, котёл становится опасным в эксплуатации.

Как топить твердотопливный котёл дровами

Прежде чем начать топить, необходимо грамотно произвести растопку, если же её проигнорировать, дым может начать просачиваться в жилище. Для разных стадий процесса лучше подходят различные виды древесины, размер дров в данном случае тоже имеет значение.

Какие дрова выбрать

Рекомендуется топить хорошо просушенной древесиной, а на её сортах стоит остановиться отдельно.

Берёза — даёт много тепла, долго горит, но в процессе сгорания от неё остаётся большое количество дёгтя на стенах дымохода.

Ольха — даёт в полтора раза меньше тепла, чем берёза, но практически не оставляет сажи. Хорошо подходит для растопки, поскольку легко воспламеняется.

Осина также не даёт сажи, и выделяет мало тепла, её также целесообразно применять в качестве растопки.

Сосна горит жарко, но содержит много смолы и даёт большое количество сажи. Еловые дрова горят более жарко, чем сосновые, выделяя при этом меньшее количество сажи.

Тополь, выделяя много тепла, очень быстро выгорает.

Яблоня и груша дают много жара, хорошие угли, но узловатые и плохо колются.

Дуб, ясень и бук плотные и твёрдые, колются тяжело. При сгорании выделяют много тепла, сажи дают немного. В продаже встречаются нечасто.

С учётом вышеперечисленных свойств подбирают дрова как для растопки, так и для непосредственно топки котла.

Правильная очерёдность действий

Начинают процесс с чистки зольника и последующей растопки. По времени эта стадия может занять около часа. Смысл растопки заключается в прогреве топки и дымохода для создания достаточной тяги. Сложность и длительность процесса обусловлена формой дымохода и наличием в нём горизонтальных участков.

В качестве растопки применяется скомканная бумага, кора, мелкая щепа. Затем подкладывают тонкие поленья. После их воспламенения понемногу добавляют дрова до половины загрузки топки.

Заслонки поддувала и дымохода в процессе растопки открывают широко для обеспечения хорошего тока воздуха. Также рекомендуется открыть окна в помещении для усиления притока свежего воздуха.

После того как пламя хорошо разгорится, заслонки прикрывают наполовину.

После достаточного прогрева, начинают осуществлять полные закладки, при этом скорость их прогорания обусловлена породой древесины и положением заслонок.

На заметку!

Для автоматизации процесса регулировки применяют термостатические регуляторы тяги и вентиляторы с контроллерами, оснащёнными датчиком температуры. Данные устройства позволяют значительно упростить управление температурой и повысить КПД котла.

Особенности работы с котлом на дровах

В отличие от устройств, работающих на жидком топливе или на газе, дровяные котлы не отдают тепло в помещение равномерно, это связано с особенностью процесса горения. В середине процесса выделяется значительно больше тепла, чем в начале и в конце. Более или менее выровнять количество выдаваемого тепла дают заслонки на поддувале и на дымоходе.

Изготовление, короткое руководство

  1. Шаг первый разобравшись с чертежами и закупив материалы, необходимо «раскроить» детали будущего агрегата. Обязательно каждую подписать.
  2. Шаг второй сделать необходимые отверствия с помощью электролобзика или плазмореза
  3. Третий шаг – начинаем сварку из камеры дожига, затем нужно приварить камеру газификации и отверстие под горелку. Дальше место для трубки плазменника.
  4. Следующим шагом будет приваривание трубок теплообменника. Их необходимо обварить с обеих сторон.
  5. Следующим приваривается внешний кожух, который можно сделать из более тонкого металла (3 мм). Между кожухом и внутренней начинкой привариваются распорки. Это необходимо для того, чтобы исключить деформацию металла.
  6. Следующими – привариваются двери для нижней и верхней камер, устраиваются их уплотнение из стеклокерамики и дополнительные блоки блокировки. Это необходимо, так как площадь двери большая.
  7. Блокировка камеры дожига выполняется из шамотного кирпича. Уплотнения ручек стеклокерамикой. Дно камеры газификации выкладывается шамотным кирпичом.
  8. Не забудьте установить уплотнитель на ручку прямой тяги.
  9. Устраивается съемный бачок для очистки сажи из дымохода.
  10. Вентилятор устанавливается после этого. Лучше использовать центробежный вентилятор мощностью побольше.
  11. Следующий шаг – покрыть грунтовкой агрегат. Затем его нужно будет покрыть термоизоляционным экраном.

Самодельный пиролизный котел

Расчеты, схемы, чертежи, устройство: принцип работы на естественной тяге с форсункой и горелкой без автоматики

Итак, если есть желание собрать твёрдотопливный котёл своими руками для дачных нужд в качестве эксперимента, то дерзайте

Для начала важно рассмотреть приемлемые схемы для будущей конструкции. Подробно:

  • Стандартный классический пиролизный котел своими руками состоит из корпуса, поделенного на две части – камеры для сгорания топлива и выделяемого газа.
  • Под камерой для твердого топлива, расположен теплообменник для носителя – он нагревается и под действием температуры циркулирует по трубной разводке отопления. Если дача в два этажа, то котёл отопления своими руками потребует циркуляционного насоса, так как разогнать массу воды вверх самотеком не удастся.
  • Агрегат оснащен воздушными входными каналами, откуда посредством вентилятора для котла поступает масса кислорода. И выходными газовыми, которые после отдачи собственной температуры попадают в боров, ведущий в дымоход.
  • Котлоагрегат оснащается двумя дверками – верхняя для загрузки топлива, нижняя для очистки зольника.

Простой самодельный котел длительного горения отличается от заводских установок отсутствием автоматических настроек – подача воздуха регулируется вручную дверцей зольника или параметрами вентилятора. Тем не менее отсутствие некоторых технологических приборов не повод сомневаться в производительности кустарной установки – даже прогрессивные заводские модели имеют недостатки и достоинства.

Конструкция пиролизного котла, который можно сделать самостоятельно

Заводская модельСамодельный котел
Эстетичный внешний вид
Высокая мощность – от 10 кВт+
Техническая оснащенность, позволяющая автоматизировать процесс
Высокий КПД – от 87%+( до 90%)
Рекомендована для использования твердого каменного топлива.Температура горения угля выше, чем у древесных отходов.Кустарные установки из железа приемлют дрова и брикеты, для угля требуется чугунный корпус или легированная сталь
Объем водяного теплообменника – до 35 л+ (до 50 л)
Высокая цена – от 80 тыс. рублейТвердотопливный котел сверхдлительного горения своими руками обойдется до 5 тыс. рублей
Внушительный вес – от 200 кгЛегкий, способный для устойчивого положения на любой поверхности.
Способность отапливать помещения площадью до 400 м²Максимум – до 100 м²
Требует профессиональной установки и настройкиМонтаж производится самостоятельно

Итак, твёрдотопливные котлы своими руками не уступают «мажорам», произведенным на Западе. Из показаний таблицы, выгоднее сделать его самостоятельно еще и потому, что обслуживание и ремонт, которые потребуют заводские установки, нельзя совершать не имея на то знаний и аккредитации. Иначе гарантия на изделие будет потеряна. Сделать пиролизный котёл своими руками сможет каждый мужчина.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

    Верхнюю часть баллона удобно использовать в качестве крышки печи

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

    Вместо швеллеров на поршне можно использовать уголки

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
