Теплый пол под ковролин: разновидности и советы по выбору, особенности и стоимость монтажа

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными

Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя

По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов

Согласно нормам данное расстояние должно составлять не менее 25-30 см. Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений. Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала. Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест. Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий

Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов

Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить

Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать. Последнее, что стоит предусмотреть на схеме, это локализация термодатчика

Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Выбираем систему «теплый пол» для укладки под ковер — сравнительный обзор

Системы теплого пола давно зарекомендовали себя, как практичные обогревающие устройства, заметно повышающие комфорт напольной поверхности. Идеальными финишными покрытиями для них являются тонкие, прочные материалы с низкой теплоизоляцией. Например, керамическая плитка, керамогранит, ламинат. В этом случае энергопотребление обогревательной системы будет минимальным и, соответственно, больше ее эффективность. Но что делать, если теплые полы вы хотите постелить в детской? Голый ламинат, а тем более плитка, — не лучшие варианты. Если дети маленькие и часто играют на полу, то сам бог велел постелить на него ковер или ковролин. А сочетаются ли эти материалы с обогревательными системами? И если да, то какой теплый пол под ковер или ковролин выбрать?

Где можно использовать

Используется инфракрасный теплый пол может в любых жилых помещениях, в хозяйственных постройках, теплицах, гаражах и помещениях для содержания животных, где затруднено создание централизованного отопления. При низких температурах термопленка позволяет предотвратить замерзание крыльца или труб.

В регионах с суровым климатом инфракрасный пол может применяться только в качестве дополнительного обогрева, он может помочь в случаях аварийного отключения отопления или перед наступлением отопительного сезона. Для того, чтобы теплый пол служил в качестве основного источника отопления, следует покрыть инфракрасной пленкой минимум 70 процентов полов.

Принцип действия пленочного пола следующее: в основе покрытия лежит инфракрасная пленка, которая обладает уникальными свойствами. Это полимерное покрытие излучает инфракрасные лучи дальностью от 5-20 мкм. Пленка бывает различной толщины и мощности, действие обеспечивает излучатель – карбоновая углеродная паста, которая запаяна внутрь покрытия.

Внутрь подается электричество, которое благодаря способности карбона передавать тепло обеспечивает эффективную работу теплого пола. Это гениальное изобретение обеспечивает тепло в помещении. Инфракрасные лучи высвобождают энергию с поверхности, которая преобразуется в тепло, оно прогревает воздух и находящиеся в помещении предметы естественным образом. При этом воздух становится приятно теплым и комфортным.

Важно! Нагревать инфракрасные теплые полы можно не более чем до +35 градусов!

Подключение и тестирование инфракрасного пленочного пола

Подключение уложенных нагревательных ИК-полос выполняется с использованием многожильных медных проводов с сечением в 1,5-2,5 мм. А тестирование пленочных теплых полов нужно проводить при температуре в 30°С, не выше. И внимательно отслеживать возможные искрения, нагревание соединений и пр.

Принцип подключения терморегулятора инфракрасной пленки ничем не отличается от принципа подключения других теплых электрических полов:

  • с одной стороны в 2 контакта вставляют провода термодатчика;
  • с противоположной же стороны (также в 2 контакта) ставят провода теплого пола;
  • а 2 центральных контакта остаются под электропитание.

Что же касается заземляющих проводов, то они в контакты не вставляются, а лишь соединяются и зажимаются клеммой.

Теплый пленочный пол инфракрасного излучения — прекрасная альтернатива другим нагревающим электрическим системам. В то числе в вопросах монтажа — ведь его можно класть без мокрой стяжки. К тому же этот пол легко переезжает вместе со своими владельцами — его можно не только собрать, но и разобрать самостоятельно.

Принцип действия наноковрика


Электрические переносные инфракрасные теплые полы изготавливаются на основе специальной полиэстеровой пленки. В роли нагревательных элементов используются углеродные полосы и серебряно–медные проводники, прочно заламинированные в основу. После подключения к электропитанию, в «начинке» происходит возбуждение атомов углерода. Это вызывает равномерное излучение инфракрасных волн длиной от 5 до 20 мкм по всей поверхности пленочного модуля. Теплый пол под ковер расходует при работе очень небольшое количество электроэнергии от стандартной сети. Как пример можно привести следующие цифры: для модуля размером 50 на 35 см необходимо всего 30 Вт. Так как поверхность нагревается до 50 градусов, использование маленьких модулей возможно без дополнительных терморегуляторов. Для использования поверхности с площадью больше, чем квадратный метр, необходимо устройство для автоматического отключения и включения прибора в зависимости от температуры.

Что такое электрический теплый пол

Электрический теплый пол — это нагревательный элемент, равномерно распределенный по всей площади помещения. Он может использоваться как основной источник обогрева, или в качестве дополнительного элемента, используемого с целью повышения комфорта. С точки зрения конструкции, электрический теплый пол выпускается в двух вариантах:

греющий кабель

инфракрасный пленочный теплый пол

Греющий кабель можно приобрести в рулоне и уложить на пол самостоятельно. Есть и другие варианты — например, нагревательные маты. Они представляют собой тот же кабель, но уже прикрепленный к несущей конструкции (стеклосетке), свернутой в рулон. Для монтажа его надо просто развернуть по длине комнаты (используется нужное количество полос). Пленочный теплый пол укладывается тем же способом, но с некоторыми особенностями.

Использование греющего кабеля принято считать более мощным и эффективным, но и более затратным вариантом обогрева. Если в регионе высокие тарифы на электроэнергию, счета за использованные ресурсы буду весьма значительными. Однако, потребляемая мощность инфракрасного теплого полна заметно выше. Если пленочный нагреватель потребляет 220 Вт/м2, а кабель — 80-150 Вт/2, сравнение становится очевидным.

Однако, здесь есть одна особенность. Укладку греющего кабеля (или греющего мата) можно выполнить двумя способами:

уложить на черновой пол и залить слоем стяжки, на который укладывается финишное покрытие

уложить на черновой пол, накрыть жестким листовым полотном (фанера, ОСБ, ДСП и т. п.) и уложить финишное покрытие

В первом случае теплоотдача от греющего кабеля будет максимальной, что позволит использовать щадящий режим нагрева. Расход электроэнергии будет не слишком велик. Во втором случае полотно листовых материалов сыграет роль теплоизолятора, отсекающего тепловую энергию. Придется увеличивать нагрузку на греющий кабель, что приведет к повышенному расходу электроэнергии.

Инфракрасный пленочный теплый пол укладывают непосредственно под напольное покрытие, без промежуточного полотна из листовых материалов. Кроме того, полотно пленки не укладывают под диваны, предметы корпусной мебели — это вызывает перегрев и выход из строя. Поэтому, количество излучающих элементов гораздо меньше, а эффективность работы — заметно выше. Это делает режим работы более экономным.

Особенности водяного теплого пола для укладки под ковролин

Водяной пол отдает тепло постепенно, поэтому покрытие не деформируется и не выгорает при перепадах температуры. Однако такой обогрев сложно делать самостоятельно. К тому же, приходится поднимать уровень основания минимум на 10 см. Для установки такого отопления в квартире необходимо получить разрешение, в домах старой постройки установка таких систем запрещена, а в новостроях с этим не должно возникнуть проблем.

КПД водяной системы зависит от теплопроводности материалов, которые укладываются поверх трубопровода. Чтобы пол работал более эффективно, теплопроводность материалов должна быть высокой.

Монтаж водяного теплого пола осуществляется в несколько этапов:

  1. Подготовка поверхности;
  2. Укладка гидроизоляции, для этих целей используют специальную пленку;
  3. Монтаж теплоизоляции;
  4. Оклейка стен демпферной лентой;
  5. Укладка труб, осуществляется змейкой или улиткой;
  6. Крепление труб;
  7. Опрессовка;
  8. Заливка стяжки.

4 Технология укладки

Монтаж переносного тёплого пола прост, для этого не требуется иметь специальную квалификацию. Для установки устройства достаточно лишь расстелить коврик, и включить его в розетку.

Стелить данное приспособление можно на различное половое покрытие, так как направление тёплых потоков идёт вверх, поэтому материал финишной отделки не важен.

Главное, иметь ровную поверхность, на которую будет укладываться пол. А покрытие сверху полностью закрывало греющую плёнку.

Класть такие системы под ламинат, паркет и дерево нет смысла, так как твёрдое изделие существенно снизит эффективность функционирования.

Монтируя переносной пол под линолеум, нужно изучить характеристики изделия, ведь многие материалы выделяют вредные испарения при нагревании.

Идеальным вариантом для мобильного напольного устройства является ковровое покрытие. Подбирая его, необходимо учитывать толщину паласа. Тонкие ковры хорошо пропускают тепло, чем они толще, тем продуктивность системы понижается.

Выбирая ковровое покрытие, важно учитывать его качество и состав. Если в составе вредные вещества, то при нагревании они будут выделяться в воздух

Такое соседство нанесёт вред здоровью человека.

4.1 Комплектность для самостоятельного монтажа ИК-пленки

Достаточно просто сделать теплый пол под ковер своими руками. Предварительно необходимо запастись следующими материалами и приспособлениями:

— инфракрасной пленкой шириной от 500 до 800 мм;

— комплектом соединительных зажимов;

— обычной теплоизоляционной не фольгированной пленкой;

— двумя комплектами пароизолирующего материала (для нижнего и верхнего слоев);

— терморегулятором; электрическим соединительным проводом с вилкой.

4.2 Как собрать ИК-коврик

Теплый пол под ковер своими руками собирается на свободной поверхности комнаты. Сначала раскладывают паро и теплоизоляционные материалы. Обычными ножницами инфракрасная пленка нарезается в соответствии с выбранными размерами и раскладывается поверх изоляции. Токопроводящие ленты пленки соединяют параллельно, закрепив между собой клипсами-зажимами. Все контакты для жесткости нужно тщательно заизолировать мастичным клеем. Пленка, терморегуляторы и электрический провод соединяют в одну систему и подключают к розетке для проверки работоспособности. Заключительным этапом сверху снова укладывают пароизолятор, затем финишный слой ковролина или просто обычный палас. Теплый пол под ковер готов к использованию! Верхнее покрытие над пленочным материалом не должно быть слишком толстым, иначе все тепло останется под ковром.

4.3 А хорошо ли греет этот переносной ковер

Так как сама пленка – это не готовый отопительный прибор, а лишь один из видов материала, мощность этого источника тепла зависит от правильности сборки «слоеного пирога», которым является теплый пол под ковер. Отзывы в данном случае однозначны: нет правильной сборки, значит, не стоит ждать и хорошего обогрева. Для того чтобы получить в помещении комфортное тепло посредством только инфракрасного пленочного устройства, нужно покрыть таким способом около 70% площади пола. Зато при правильно и качественно устроенной теплоизоляции, КПД такого покрытия составит почти 95% при минимальном энергопотреблении. Там, где невозможно или не хочется укладывать сложный, стационарный горячий пол от водных обогревателей, мобильная система на основе ИК-пленки станет универсальным решением. К тому же данную систему при необходимости можно переместить в другую комнату, другую квартиру или вывезти на дачу.

Теплый пол под ковер «Теплолюкс» представляет собой несколько отличную от пленочной структуры конструкцию. Его поверхность – это искусственный войлок, который прочен и удобен в уходе. Полотно имеет определенные размеры и выпускается в двух модификациях: 2 на 1,5 м и 2,8 на 1,8 м. Основа его нагревательной начинки – это тонкий кабель в защитной герметичной оболочке. Мат подключается к сети питания посредством 2,5 метрового установочного провода. Такое мобильное нагревающееся покрытие можно подстилать под плетеные, безворсовые или ворсовые паласы средней толщины, поверхность которых будет равномерно прогреваться до 35 градусов.

Инфракрасный теплый пол под ковер подключается к электросети универсальной вилкой, подходящей к любым типам розеток. Провод фиксируется через коробку питания. Оптимальный температурный режим поддерживается функциональным и удобным регулятором мощности.

Плюсы и минусы ковролина

Можно ли уложить материал на дерево? Стоит ли выбирать его в качестве напольного покрытия. Ответить на этот вопрос можно, узнав преимущества и недостатки.


Мягкое покрытие создает визуальный и тактильный уют в помещении

К положительным сторонам применения материала относят:

  • широкий ассортимент цветов, с помощью которых легко обыграть интерьер, расширить помещение или сгладить недостатки;
  • хорошая звукоизоляция и теплоизоляция;
  • материал обрабатывается специальными средствами, которые препятствуют появлению клещей, моли и других организмов;
  • обладает высокой сопротивляемостью огню;
  • низкая масса позволяет не перегружать перекрытия;
  • служит долго.

К недостаткам же относят:

  • нельзя использовать в помещениях с высокой влажностью;
  • могут оставаться пятна от моющих средств;
  • выгорание под солнечными лучами;
  • стандартная ширина 4 м, что может быть неудобно для помещений с другими размерами.

Стоит ли укладывать ковролин? Да. В большинстве случаев его недостатки не оказывают существенного влияния на эксплуатацию материала. Кроме того, такой вариант позволит сгладить неприятности от шумных соседей. Для помещений первого этажа не лишней станет дополнительная теплоизоляция. По такому полу намного приятней ходить, чем по холодной керамической плитке. По теплозащитным свойствам с ним не сравниться линолеум или ламинат.

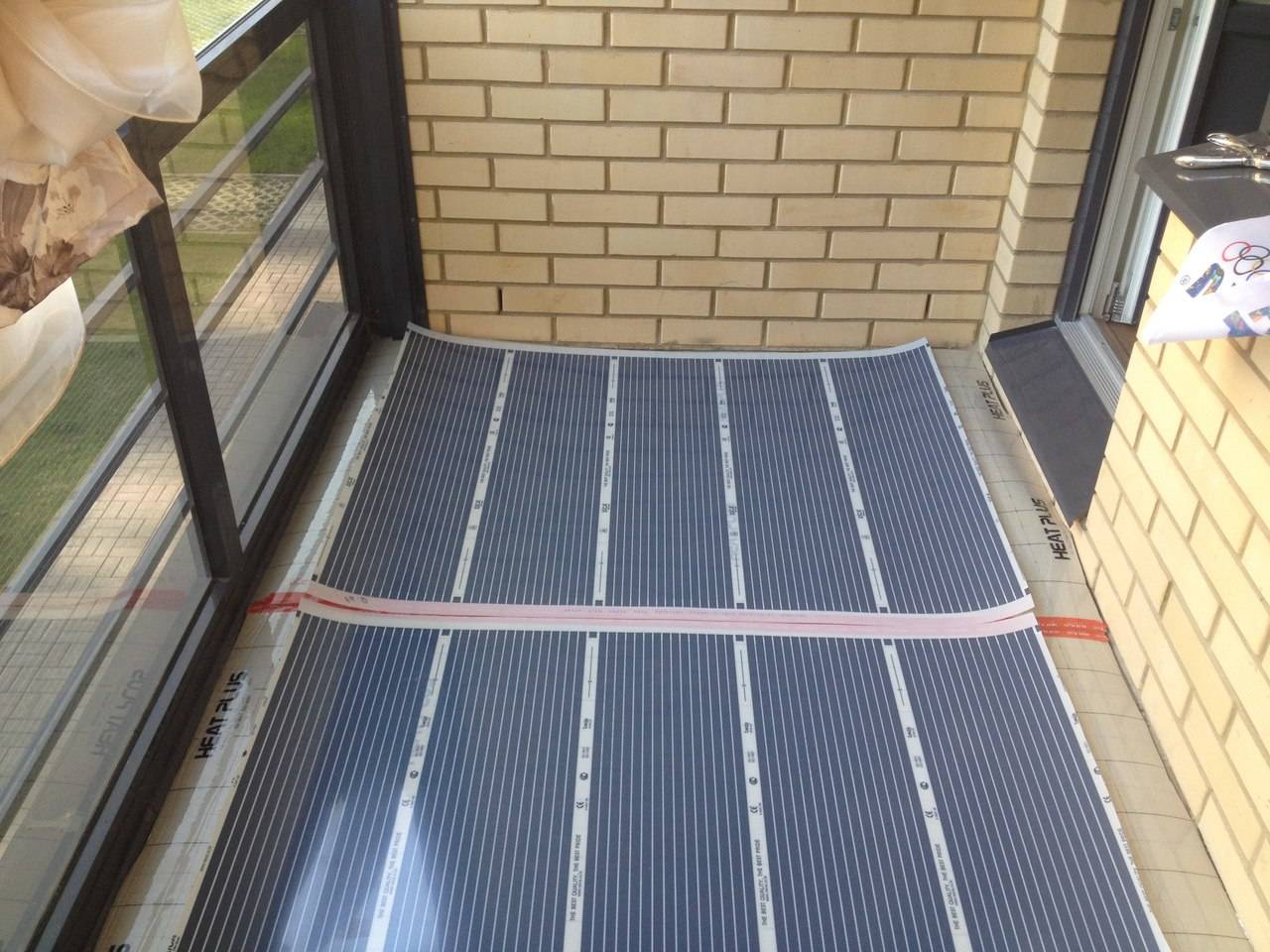

Монтаж инфракрасного тёплого пола под ковролин

Инфракрасный тёплый пол, как уже говорилось выше — один из самых подходящий вариантов для укладки под ковролин. Кроме того, установку данной системы вы можете провести самостоятельно. Покрытие монтируется из отдельных элементов.

Пошаговый монтаж инфракрасной конструкции под ковролин выглядит так:

  • подготовка основания — путём ремонта имеющейся бетонной стяжки или установки фанерного настила;
  • укладка фольгированного теплоизолятора;
  • размещение плёночных элементов согласно инструкции производителя;
  • подключение и проверка системы;
  • заливка очень тонкой бетонной стяжки или нанесение клеевого состава;
  • расстилание ковролина.

На этом, работы по установки конструкции с обогревом под ковролин завершены. И вы получаете тёплый и мягкий пол.

Критерии выбора подложки под ковролиновое покрытие

  • Пощупайте выбранную подложку. Она должна быть плотной, но не жёсткой.
  • Понюхайте материал. Искусственная прослойка не должна иметь никакого запаха.
  • Сожмите материал в кулаке, затем отпустите. Если он скомкался и очень медленно возвращается в прежнее состояние, от покупки лучше отказаться.
  • Толстый и рыхлый материал прослужит недолго. Оптимальная толщина подложки под ковролин — 1 см, она должна быть однородная по структуре, гибкая.
  • Если основание из бетона, покупайте подложку из резиновой крошки, если черновой пол деревянный — отдайте предпочтение пробке.
  • Для ковролина на синтетической основе подойдёт искусственная подложка.

Важно! Натуральный материал требует экологически чистой прослойки, поэтому приобретайте пробку

Водяные теплые полы – золотая классика

Такой вид обогрева появился первым, и он до сих пор не теряет позиций. Подобная популярность обеспечивается экономичностью и несложным обслуживанием системы.

Суть в том, что в полу прокладываются трубы, которые подсоединяются к центральному отоплению. Пол обогревается за счет теплопереносящей жидкости. Это накладывает ряд ограничений:

  • Слив системы. Если вы покидаете дачу на зиму, потребуется слить воду из труб. В противном случае может возникнуть разрыв трубы, что потребует долгого и дорогостоящего ремонта. Проблема решается использованием антифриза.
  • Потеря тепла. По пути следования жидкость постепенно теряет тепло, так что в конечной точке вода может быть комнатной температуры. Частично этот вопрос решается с помощью изменения метода укладки труб.
  • Установка дополнительного оборудования. Для регуляции работы конструкции понадобится специальная аппаратура.
  • Съедает пространство. Для установки понадобится делать две стяжки: основную – для ровной базы, и финишную – для непосредственного монтажа. Это отберет до 15 см от высоты помещения.


Трубы водяного пола

Но у водяного типа теплого пола есть и преимущество – он дает постепенный и приятный человеческому телу прогрев. С точки зрения расходов, такой пол требует значительных затрат на создание ровной базы, оборудование и монтаж труб, однако в эксплуатации он экономичен.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Основные преимущества:

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

  1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
  2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
  3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
  4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
  5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
  6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
  7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Преимущества и недостатки переносных мобильных систем

Все познается в сравнении, и чтобы понять, чем переносной пленочный теплый пол, устанавливаемый под ковер, лучше других аналогичных систем напольного подогрева, в первую очередь необходимо изучить его достоинства и недостатки. К преимуществам мобильного теплого пола можно отнести следующие моменты.

  1. Первое и, пожалуй, самое главное преимущество заключено в названии. Мобильный – легко переустанавливаемый и переносимый с места на место. Демонтировать такую систему теплого пола очень просто, для этого нужно только отсоединить устройство от домашней розетки, убрать ковровое покрытие и свернуть сам нагревательный мат.
  2. Отсюда вытекает и второе достоинство подобных систем подогрева пола – простой монтаж и легкая, понятная даже ребенку, эксплуатация. Расстелили нагреватель, включили его в розетку и дело с концом – регулировка температуры в большинстве случаев производится термостатом простейшей конструкции путем поворота специального рычага.
  3. Экономичность. В принципе, такое заявление производителей можно оспорить, так как по своему энергопотреблению переносной инфракрасный теплый пол под ковер мало чем отличается от его обычного аналога. В среднем 1 квадратный метр такой системы потребляет порядка 250Вт. А если взять мобильный теплый пол площадью 10 квадратных метров – тут уже цифры совсем другие, и ни о какой экономичности они не говорят.

На этом список преимуществ теплого мобильного пола, пожалуй, можно закончить. Что касается недостатков таких систем, то, не считая высокого энергопотребления, их нет. Существуют некоторые ограничения в использовании, но к отрицательным качествам их причислить трудно.

  • Теплый пол под ковровое покрытие нужно устанавливать с таким расчетом, чтобы на пленку не оказывала давление тяжелая мебель. В местах, где происходит чрезмерное давление на пленку, температура нагревательного элемента значительно повышается, и, как результат, может портиться ковровое покрытие и сама мебель. Кроме того, перегрев нагревательного элемента также приводит к снижению срока службы самого теплого пола.
  • Нельзя закрывать датчик температуры мобильного теплого пола – в таких ситуациях он начинает работать некорректно, и в нем происходят сбои.
  • Устанавливая теплый пол под ковер своими руками, следует позаботиться о ровном основании. Если на полу существуют впадины, трещины и другие подобные дефекты, то они приведут к тому, что пленка в этих местах прогнется или сомнется, а это отразится на корректности работы теплого пола не в лучшую сторону.
