Падает давление в системе отопления в чем причина и как его восстановить

Зачем нужно давление?

Давление в отопительной системе – процесс воздействия теплоносителя на стенки котла, труб, радиаторов. До того как вода заполнит трубопровод, оно равно атмосферному (1 бар). Этот показатель меняется, как только жидкость начинает заливаться в трубопровод и прогреваться. Теплоноситель расширяется, давление увеличивается до нормального уровня.

Надежное и эффективное функционирование отопительной конструкции зависит от значений давления. Оно обеспечивает ей предельно высокую производительность, гарантирует попадание энергоносителя в трубопровод всех квартир многоэтажного дома. Этот параметр определяет скорость потока воды и, соответственно, интенсивность теплообменного процесса между конструктивными составляющими системы отопления. Поэтому чем выше его показатели, тем больше КПД отопительной системы.

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Трубопровод из пластика

Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.
Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Основная информация

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:
выход из строя радиатора;
ошибки при установке;
несоответствие мощности котла «родному» трубопроводу;
разгерметизация и появление течи;
перебои/скачки при подаче газа.

Осуществление контроля

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.
Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования.
Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
Котел автоматически отключается в результате достижения назначенной программой температуры.
Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Другие причины повышения давления

Повышение давления в системе отопления также возможно из-за того, что:

1. Частично или полностью перекрыта запорная арматура. Как следствие, напор на подаче воды резко повышается и срабатывает блокировка котла. Нужно открыть запорные краны и клапаны, проверить арматуру отопления на течь;
2. Если установлен механический фильтр-грязевик, то его сетка может забиваться частицами ржавчины, шлака или песка. Как результат, на участке «котел – фильтр» поднимается давление. Сбросить напор теплоносителя поможет промывка фильтров. Простейший угловой фильтр нужно промывать не реже 3-4х раз в год. Промывные и магнитные фильтры стоят дороже, но воду такие устройства очищают лучше и требуют чистки только раз в год;
3. Пропускает или не «держит» кран подпиточной воды. Напор в водопроводной сети находится в пределах 2,5 — 3,5 бар, то есть вода будет перетекать в систему отопления, где давление ниже. Это неизбежно приведет к увеличению объема теплоносителя. Чтобы решить проблемы, нужно перекрыть или заменить кран подпиточной воды. Чаще всего приходят в негодность и требуют замены резиновые прокладки. В качестве временного решения проблемы до замены испортившихся деталей, можно сбросить показатели, полностью перекрыв подачу воды на двухконтурный котел;
4. Сбой в работе автоматики котла, выход из строя термостата или контроллеров. Не всегда можно установить, почему это происходит. Причиной могут быть заводской брак, использование некачественных материалов при изготовлении платы управления, неправильная установка и т.д. Самостоятельно можно исправить проблему, зная код ошибки и имея технический паспорт устройства. Если в техническом паспорте нет кода ошибки и способа ее устранения, без сервисной службы не обойтись.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

• неисправность оборудования;
• запуск системы произведен с нарушениями;
• отказ автоматики;
• образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

• заполнение контура ГВС осуществляется из верхней точки;
• при запуске производится ускоренное заполнение системы водой;
• перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
• не произведен спуск воздуха из радиаторов после ремонта;
• вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

1. Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
2. Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
3. Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Варианты решения проблемы

Чтобы решить вышеописанные проблемы, можно воспользоваться следующими рекомендациями:

1. Утечка в системе отопления. В этом случае поможет тепловизионное обследование, во время которого выявляют дефекты системы. При помощи тепловизора можно обнаружить с лёгкостью места утечки, которые невооруженным лазом не заметить. Саму утечку устраняют в зависимости от ее характеристик: подтягивают и уплотняют соединения или заменяют узел в системе.
2. В расширительном баке образовался разрыв или ниппель пропускает воздух. Первостепенно стоит попробовать заменить сам ниппель. Если результата от такой манипуляции не будет, то меняют бак.
3. Трещины на теплообменнике в котле. Для устранения такой проблемы придется воспользоваться услугами специалистов или на протяжении длительного времени наблюдать за работой газового котла и выявить поступающую в него жидкость. Далее провести герметизацию обнаруженного участка.
4. Воздух в системе. Такая проблема требует более скрупулезного подхода, об этом ниже.
5. Кран сброса теплоносителя не закрыт плотно. Стоит проверить плотность зажатия крана и закрутить его при необходимости.

Важно: лучше всего проводить диагностику газового котла и его работы в присутствии специалиста, который сможет обеспечить безопасность и предотвратить аварийную ситуацию.

Причины снижения давления

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Существуют следующие причины образования воздушных пробок:

1. Несоблюдение требований к чистоте и качеству теплоносителя.
2. Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
3. Воздух может подсасываться в контур через негерметичные участки и соединения.
4. Автоматический воздухоотводчик может засориться или неправильно работать.

Проблемы с расширительным баком

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.

Течь в системе отопления

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

• из строя может выйти автоматика котла;
• микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
• вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
• течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Вопросы и ответы

Часто слышу булькающие звуки в расширительном бачке, после чего немного падает давление на манометре. Через время, когда включается котел, давление выравнивается. В чем может быть причина?

Нужно проверить на работоспособность расширительный бак. Для этого нужно сделать прокачку насосом с фиксацией данных его давления. Если он по каким-то причинам не держит давление даже при отсутствии воды, потребуется замена.

Когда на улице сильные морозы, я доливаю в бак воду каждые 3-4 дня. Она так быстро испаряется или нужно искать другую причину?

Если падает давление на манометре и в системе недостаточно жидкости, нужно искать течь. Возможно, это небольшие дырочки, вода из которых сразу же испаряется, поэтому вы не видите ожидаемых луж. Проверьте все стыки и радиаторы, после чего продиагностируйте сам расширительный бак.

Давление на манометре резко падает, когда я открываю горячую воду. Котел двухконтурный. Сразу же снижается температура в батареях. В чем причина?

Такие признаки указывают на спуск воды из системы в центральный водопровод. Проверьте, закрыт ли кран подпитки и исправен ли он.

Мембранный бак вышел из строя

Если вы обнаружили, что падает давление в котле отопления из-за мембранного бака, но накачать его у вас не получается, то, возможно, он вышел из строя.

Верным признаком того, что мембранный бачок нуждается в замене, является появление капелек жидкости на штуцере, когда вы пытаетесь подкачать давление в нем насосом. Скорее всего, в нем порвалась мембрана. Случиться это может по причине того, что она выработала свой ресурс или от того, что в какой-то момент в системе образовалось слишком большое давление.

Но, какова бы ни была причина выхода из строя мембранного расширительного бачка, его придется менять. Ремонту они не подлежат.

Для замены бачка лучше вызвать специалиста. Так как находится он внутри котла и для проведения работ придется отключать прибор от подачи газа, воды и электричества. Если это настенный котел, его нужно будет снять со стены.

Работа это серьезная и требует некоторых навыков и умений. Но, находятся такие мастера на все руки, которые умудряются провести замену мембранного бака самостоятельно. Причем, часто случается так, что оригинальный бачок дорого стоит, или вообще найти его в продаже трудно. В этом случае народ идет на всевозможные ухищрения, находя бюджетные варианты ремонта.

Норма

Для автономной отопительной системы частного дома нормальным считается давление от 0,7 до двух атмосфер.

Конкретная величина рассчитывается еще при проектировании в зависимости от характеристик оборудования, особенностей теплосети, количества этажей. Показатель выше двух атмосфер считается критическим. Если давление достигнет трех атмосфер, произойдет авария. Соединения станут негерметичными, система выйдет из строя.

Обязательным условием, которое дает основание считать давление нормальным, является необходимая разница между показателями в прямой и обратной трубах. Она должна составлять от 0,3 до 0,5 атмосфер.

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных настенных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии.

Данная система требует постоянного контроля функционирования системы.

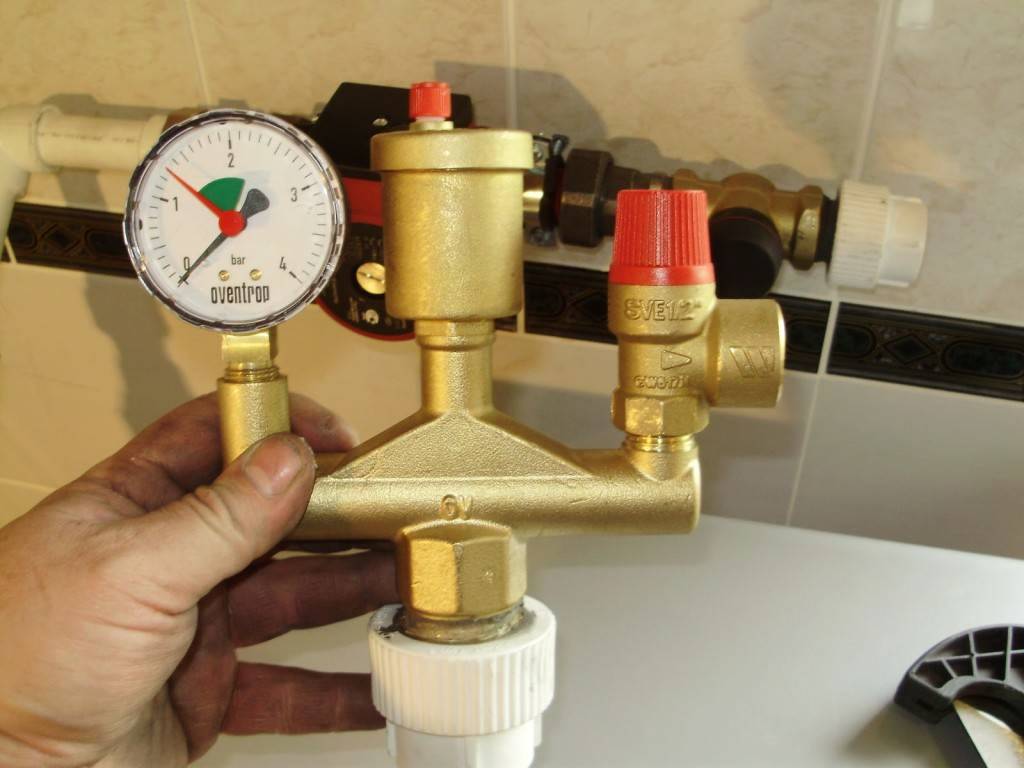

Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.
