Как подключить теплый пол к терморегулятору — схема подключения, советы

Как подключить теплый пол к терморегулятору схема

Схему подключения теплого пола к терморегулятору производитель размещает: на корпусе терморегулятора, на упаковке, или  в приложенной к модели инструкции. Датчик, помещенный в пластиковую гофрированную трубку, заводят между кабельными нитями или под инфракрасной пленкой обогрева. В терморегуляторе провода от датчика подсоединяются к двум контактам с маркировкой в виде литеры С. Затем подключаются провода системы обогрева пола к терморегулятору. Присоединяют нулевой, фазный провода и «землю» к соответствующим контактам терморегулятора с маркировкой N, L, PE.

Бытовые термостаты – это удобное решение грамотной и безопасной эксплуатации отопительной системы теплый пол, которое отличается простотой монтажа, длительным сроком службы и экономией расходов на энергоносители.

Терморегулятор для теплого пола схема подключения видео

Подключение терморегуляторов к электрическим тёплым полам

схема подключения

Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.

Пошаговое руководство подключения:

1. Первым делом определяется место, где будет располагаться термостат.
2. Составляем схему подключения.
3. Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
4. Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
5. После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
6. Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.

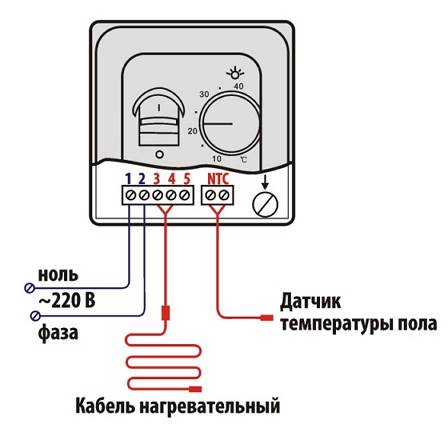

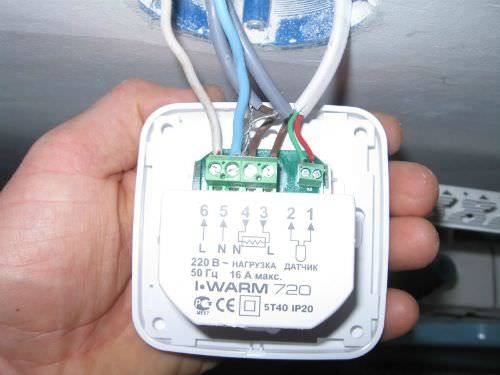

7. Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
8. В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.

Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Электрический «теплый пол»

Наиболее распространенным вариантом теплого пола можно смело назвать электрический теплый пол. В зависимости от конструкции и исполнения электрические полы теплые бывают:
пленочные
нагревательные маты
нагревательные кабели.

Естественно, стоимость теплого пола электрического будет зависеть от выбранного типа исполнения.
Общий принцип подключения электрического теплого пола идентичен и будет заключаться в укладке материала, из которого состоит система, и установке терморегулятора.

пленочный пол теплый

Для пленочного пола теплого в качестве элемента нагревательного используется специальная пленка. Поэтому задача, как подключить инфракрасный теплый пол будет заключаться в изоляции мест соединения, входящей в комплект поставки от производителя.

Как правило, каждый отрезок пленки укомплектован кусочками изоляции каучуковой, а также клеммами и заклепками. Пленочный пол может иметь углеродную и биметаллическую структуру пленки. Углеродная пленка представляет собой резистивный элемент, схематически расположенный между слоями углеродных теплоэлементов. Углеродная греющая пленка предоставляет возможность обогрева любых типов помещений, а также открытых площадок. Отопление может быть реализовано в качестве основного или дополнительного.

Биметаллический теплый пол представляет собой пленку из полиуретана, состоящую из двух слоев: верхний слой – сплав меди, нижний – сплав алюминия. По форме биметаллическая пленка представляет собой рулон, разделенный на секции. Такая структура секций очень удобна для монтажа, поэтому вопрос: «Как подключить пленочный теплый пол» решается быстро.

Квадратные секции размерами 0,58х0,54 мм с расположением по краям токоведущей разомкнутой шины, соединенной зигзагообразным проводником, позволяют располагать и производить монтаж теплого пола под напольные декоративные покрытия. Необходимо помнить, что изоляция наносится лишь с одного края пленки, с другого края подключают силовые провода. Для работоспособности системы, листы пленки необходимо подсоединить между собой. Более подробная информация в этом видео.

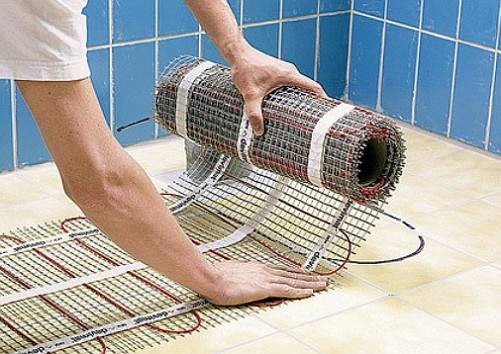

нагревательные маты

Нагревательные маты применяются, когда необходимо поднять уровень тонкого по толщине теплого пола. Конструктивно маты нагревательные имеют незначительную погонную мощность (10 Вт/м) и размеры. Кабель мата нагревательного закреплен на пластиковой сетке. Принцип монтажа матов заключается в раскладке сетки полотна мата на полу, придавая необходимую форму.

Укладка мата нагревательного осуществляется в несколько этапов: раскатка мата по всей площади пола, подключение кабеля к терморегулятору и финишная отделка. После окончательной укладки нагревательного мата на поверхность пола следует убедиться в полном отсутствии любых повреждений кабеля. Для этого кабель «прозванивают», а затем производится нанесение клея и укладка плитки.

Маты нагревательные приклеивают на готовую стяжку непосредственно в самовыравнивающуюся смесь или раствор. Кабель мата располагают под плиткой. Быстрота и простота монтажа позволяет создавать электрический теплый пол под плитку своими руками за непродолжительное время.

кабели нагревательные

При обустройстве теплого пола с использованием кабелей нагревательных необходимо помнить, данная система будет иметь значительную погонную мощность (до 25 Вт/м). В целях соблюдения техники безопасности и регламентируемых норм и правил, рекомендуется устанавливать кабели нагревательные в слой стяжки толщиной не менее 3-5 см.

Кроме того, подключать данную систему к электрическому источнику можно после полного застывания раствора стяжки. Предупредим заранее, что монтаж теплого пола с применением нагревательных кабелей требует специальных знаний по электробезопасности и навыков. Поэтому не помешает узнать отзывы о монтаже электрического теплого пола данного типа. Укладывать кабель нагревательный необходимо с места подключения проводки.

Как произвести монтаж и подключить теплый пол с нагревательными кабелями представлено в этом видео.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

• контроля температуры теплого пола;
• контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

• рядом не должно быть источников тепла или холода;
• на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;

• нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Подключение электронного термостата к водяной системе обогрева пола

При использовании термостата для управления системой теплых полов он контролирует температуру и является коммутатором для сервопривода, управляющего подачей горячей воды. Общая схема монтажа терморегулятора аналогична последовательности установки термостата для электрического теплого пола. Однако здесь имеются определенные нюансы.

Последовательность монтажных операций для водяной системы обогрева следующая:

1. Выносной термодатчик устанавливают в непосредственной близости от управляющего блока, на высоте 1,0…1,2 метра над уровнем пола.
2. Прокладывают цепи для электропитания термостата и подключения термодатчика к прибору;
3. Если предусмотрено электрическое управление сервоприводом с проводной связью непосредственно от контроллера прибора, прокладывают кабель от сервопривода до термостата;
4. Если управление сервоприводом беспроводное – осуществляют регулировку блока радиоуправления;
5. Проверку температуру в различных зонах жилого помещения осуществляют при помощи обычного термометра. Для этого устанавливают термостат на нужный температурный режим и через 2…3 часа измеряют температуру вблизи прибора и в наиболее удаленном от него месте. Показания термометра должны иметь минимальные отличия.

В заключение следует отметить что большинство современных моделей терморегуляторов являются универсальными приборами. Они с успехом могут применяться не только для теплых полов, но и для автоматизации работы электрических котлов.
