Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Простые способы подпитки

Наиболее простой способ пополнять запас воды – делать это вручную. Чтобы его реализовать, нужно проложить участок трубопровода, соединяющий обратную магистраль системы отопления с централизованным водопроводом. На этом участке нужно установить отсекающий кран и фильтрующее устройство. Простая схема подпитки показана на рисунке:

Данная схема подойдет для любых несложных систем отопления частных домов небольшой площади. Питательный трубопровод присоединяется к обратке перед насосом, так как на этом участке самое низкое давление и температура теплоносителя. Но вместе с простотой этот способ обладает и массой недостатков:

• количество воды в трубах придется постоянно отслеживать домовладельцу, заглядывая в расширительный бак открытой или следя за манометром закрытой системы отопления;
• объем подпитки системы отопления надо тоже регулировать самостоятельно, пока вода не побежит через патрубок перелива расширительной емкости.

Правильным решением для открытых систем будет организация добавления воды не в обратную магистраль, а непосредственно в расширительный бак. Тогда не придется постоянно выбираться на чердак или под потолок, чтобы оценить уровень теплоносителя. Решение реализуется путем приваривания к баку 3 дополнительных трубопроводов, как это изображено на схеме:

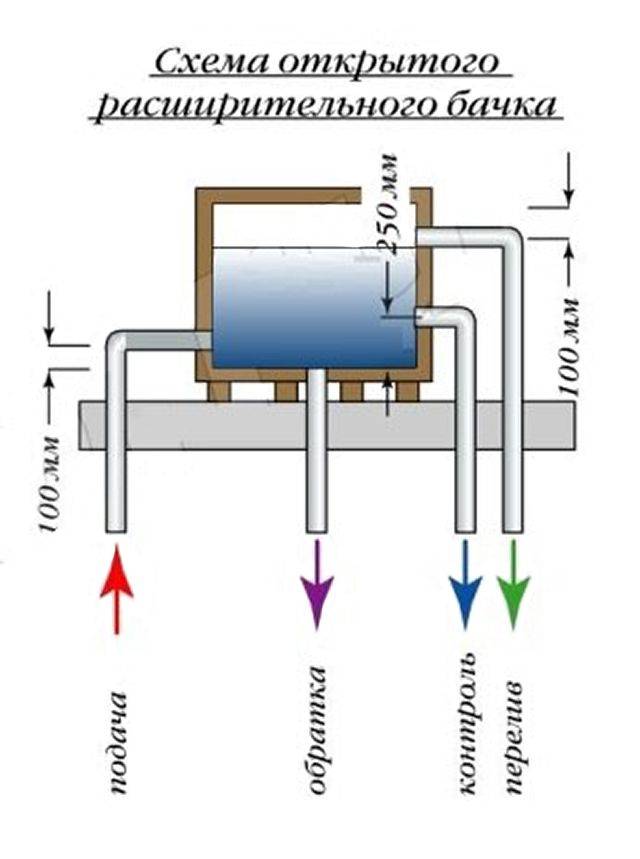

Подразумевается, что один подающий патрубок к емкости уже приварен. Изображенный на схеме узел подпитки работает следующим образом: через подающий и обратный патрубки циркулирует теплоноситель, его уровень в баке проверяется путем открывания крана на контрольной трубе. Она опущена в котельную к ближайшему канализационному сливу. Если после открытия крана потекла вода, то уровень в емкости нормальный. При отрицательном результате контрольный кран закрывается и включается вентиль подпитки. Наполнение происходит до тех пор, пока теплоноситель не побежит через перелив. Хотя здесь также необходимо все делать самому, но зато холодная вода не поступает прямо в котел.

Подпитка в открытой системе отопления

В сетях обогрева частных домов с принудительным током теплоносителя, таким образом, для подпитки используются клапана, подающие воду в контур автоматически. В открытых же системах небольших жилых зданий или дач обычно используется несколько другая, гораздо более простая схема добавки теплоносителя. Автоподпитка системы отопления в данном случае, скорее всего, будет лишней.

Расширительные бачки в сетях с естественным током теплоносителя обычно монтируются на чердаке. Для того чтобы иметь возможность контроля количества воды в контуре в таких системах, помимо обратки и подачи, к ним подводят еще две трубы. Одна из них называется контрольной и врезается в бачок пониже. Вторая (труба перелива) подводится к расширительной емкости вверху. Далее трубы протягиваются, к примеру, на кухню.

Проверка наличия в контуре системы отопления достаточного количества воды при использовании подобной конструкции проводится достаточно просто. Если теплоноситель не потечет из крана, врезанного в контрольную трубу бачка при его открытии, значит его в системе не хватает. В этом случае перед тем, как добавлять жидкость в контур, открывают кран на трубе перелива. Как только система заполнится до нужных параметров, из него начнет течь вода.

Открытые и закрытые системы отопления

Системы отопления, по своей конструкции делятся на два больших класса. Так называемые открытые и закрытые. Только открытую систему можно заливать сверху, поскольку она открыта (имеет открытый расширительный бачок). Но обе системы можно заливать снизу. Про тонкости открытых и закрытых систем отопления читайте специальную статью на этом же сайте.

Залить открытую систему можно как сверху, так и снизу. Залить закрытую систему можно только снизу.

На самом деле закрытую систему тоже можно залить и сверху, и с середины и вообще из любого места. Но это абсурдные варианты, поэтому и рассматривать их не будем.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления. Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно

Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар

А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

• тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
• тарельчатый (пружинный) обратный клапан;
• кран шаровой;
• соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

1. Тройник врезается в обратку отопления после циркуляционного насоса.
2. К отводному патрубку тройника подсоединяется обратный клапан.
3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

Популярные производители

При выборе клапана внимание обращается на комплектацию модуля и удобство применения. Учитывается конструкция и технические характеристики подпиточного устройства

Рабочий механизм защищает отопительную систему от остановки, производители устанавливают в конструкции фильтры. Имеет значение диапазон рабочего давления, допустимая температура нагревания энергоносителя.

Watts

Клапан подпитки фирмы Valtec

В латунном корпусе помещается обратный клапан, запорное устройство, грубый фильтр, винт для сброса воздуха. Входное давление ограничивается порогом в 10 бар, а на выходе устанавливается в диапазоне 0,3 – 4 бар. Биметаллическая мембрана выполнена из спрессованных пластин с разными показателями расширения. Деформация перегородки прямо пропорциональна изменению нагрева.

Emmeti

В конструкции установлены редукционный, запорный и обратный клапаны, закрытие и открытие которых регулируется проверочным вентилем, предусмотрено гнездо для монтажа манометра. Обратный клапан препятствует попаданию энергоносителя в водопроводную систему. Максимально расходует в час 1,8 м3 жидкости, чувствительность на уровне 0,2 бар. Максимальный нагрев питающей магистрали устанавливается +40°С, манометр рассчитан на давление в 0-4 бар.

Valtec

Корпус выполнен из латуни, пружины обратного клапана, редуктора и фильтровальная сетка сделаны из нержавейки. Манометр имеет класс точности 3 и настраивается в диапазоне 1 – 10 бар. Фильтры и манометры рассчитаны на работу в подающей магистрали с нагревом до +130°С и давлением на входе клапана в 16 бар. Выходной напор выбирается 2 – 5 бар при заводском параметре 3 бара.

Источник

Чем закачать теплоноситель

Насосы для заполнения контура антифризом могут быть разными. В этом качестве подходит любой водяной насос, который применяется в водоснабжении, так как правильно заливать антифриз в систему отопления можно любым нагнетателем давления достаточной мощности. Так выделяют ручные и электрические насосы, которые могут прокачивать жидкость разными способами. Одни из них погружаются в теплоноситель, а вторые нет.

Погружной насос

Вибрационные погружные насосы работают при полном погружении в антифриз. К таким приборам относится всем известный «Малыш». Следует сказать, что нет специального насоса для заполнения системы отопления антифризом. Все агрегаты имеют широкий спектр применения в хозяйстве. Так, например «Малыш» может не только закачивать антифриз в контур, а и поднимать воду со скважины.

«Малыш» — погружной роторный насос

Преимущество погружного насоса:

Таким насосом можно делать все — от полива грядок до подачи воды из колодца. У него металлический корпус, что делает прибор надежным и крепким. Характеристики:

• способен прокачивать 430 л в минуту;
• отдаленность от источника питания составляет до 40 м;
• два вида забора жидкости (верхний, нижний);
• поднимает столб жидкости на высоту 40 м;
• потребляет не больше 250 Вт в час.

Жидкость с десяти метров создает давление в одну атмосферу, получается что «Малыш» способен накачать до четырех атмосфер. Такой мощности более чем достаточно для автономной системы отопления. Как известно давление в ней не превышает двух атмосфер, нормой считается показания манометра в полторы атмосферы.

С учетом высокой скорости нагнетания, обыкновенную систему, в которой до 100 литров теплоносителя, такой насос накачает за несколько минут. Принцип работы заключается в том, что антифриз поступает сразу в насос через отверстия в корпусе и по шлангу подается в контур.

Чтобы закатать антифриз в контур отопления потребуется бочка, в которую он будет налит. Затем в бочку ложится насос, а шланг соединяется с патрубком подпитки.

Дренажный насос

Дренажный погружной насос

Дренажные насосы тоже относятся к погружным, но только их основное предназначение отличается от того же «Малыша». Такой вид нагнетателя разработан специально, чтобы откачивать воду с подвалов или даже с земельных участков. Особенностью такого агрегата является его способность пропускать большие частицы, размер которых варьируется в пределах до 35 мм.

В нем нет фильтрующего элемента, который бы защищал контур от загрязнений, поэтому это надо учитывать перед тем, как закачать систему отопления антифризом. Помимо этого потребуется позаботиться о том, чтобы насос не отключался автоматически, когда теплоносителя в резервуаре останется минимум. Дело в том, что в погружном дренажном насосе установлен специальный поплавковый выключатель, который реагирует на изменение уровня жидкости.

Принцип закачки системы отопления антифризом дренажным насосом такой же, как и у других погружных

Единственное на что следует обратить внимание, так это на габариты прибора. В горловину маленькой бочки он может и не пролезть, поэтому следует увеличить входное отверстие

Вы даже представить себе не можете как удобно иметь печь для отопления деревянного дома. Интересно, тогда вам сюда.

Поверхностный насос

Поверхностные насосы не погружаются в жидкость. Они устанавливаются отдельно, антифриз поступает через шланг. Это, несомненно, более мощные агрегаты, при этом стоят также дороже. Такие насосы могут нагнетать в контур весьма высокое давление, что позволяет их применять для опрессовки системы отопления и гидравлических испытаний. Поверхностные насосы бывают механическими и электрическими.

Электрический поверхностный насос роторного типа

По принципу действия они могут быть:

Первые два вида относятся к электрическим приборам, а поршневой насос – это ручной агрегат с резервуаром для жидкости. В резервуар заливается антифриз, который прокачивается цилиндрами низкого и высокого давления. Прибор оснащен манометром. При закачке антифриза в систему потребуется приложить много усилий. Давить на ручку нужно будет очень сильно. Как залить антифриз в систему отопления видео:

Подводя итоги, отметим, что наполнять систему отопления антифризом можно при помощи любого насоса, который есть у вас в хозяйстве. Если совсем нет никакого, то покупка не будет одноразовой. Такой агрегат всегда пригодится в частном доме. Им можно и огород поливать, и воду из искусственного озера откачивать, подпитывать систему обогрева и много чего другого. Принцип проведения работ по заполнению контура обогрева не зависит от выбранного нагнетателя. Главное, следить за показаниями манометра и стравливать воздух.
