Подпитка системы отопления: схемы, принцип работы, устройство

Системы водяного отопления с насосной циркуляцией

В системе отопления с принудительной (насосной) циркуляцией используют те же схемы подключения, что и в системе отопления с естественной циркуляцией, но из-за отсутствия возможности соблюдения всех уклонов или слишком большой длины магистрали подключают циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в замкнутой системе отопления (рис. 13-9-15).

Рис. 13. Схема открытой двухтрубной водяной системы отопления с верхней разводкой с принудительной циркуляцией: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – подающий стояк; 5 – радиатор; 6 – обратный стояк; 7 – обратная магистраль; 8 – циркуляционный насос; 9 – кран двойной регулировки; 10 – труба расширительная; 11 – расширительный бачок; 12 – труба переливная; 13 – воздухосборник

Рис. 14. Схема закрытой водяной системы отопления с принудительной циркуляцией: Насос подключают к обратной магистрали, что способствует более длительной эксплуатации системы отопления в целом.

В системе отопления, показанной на рис. 15, все радиаторы на каждом этаже соединены в общую линию. Ее достоинства – простота монтажа, меньший расход труб и отсутствие стояков у каждого радиатора, а недостаток – образование воздушных пробок из-за наличия параллельных трубопроводов (его устраняют установкой клапанов для спуска воздуха).

Рис. 15. Схема однотрубной системы отопления с горизонтальной проточной системой: 1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – расширительная труба; 5 – циркуляционный насос

Применение циркуляционного насоса позволяет использовать магистрали большей протяженностью, что очень важно при отоплении многоэтажных домов. Единственный минус использования циркуляционного насоса – необходима бесперебойная подача электроэнергии

Поддержание заданной температуры в помещении, отапливаемом системой водяного отопления, возможно несколькими способами: изменением температуры, расхода теплоносителя через радиатор, и тем и другим одновременно. Температура теплоносителя, поступающего на радиаторы, обычно регулируется централизовано в тепловом пункте. Для индивидуальной регулировки температуры в помещении радиаторы оснащают регулировочными кранами (ручная регулировка), либо термостатами (автоматическая регулировка).

Индивидуальная регулировка возможна как при двухтрубной, так и при однотрубной системе, в последнем случае перед краном или термостатом обязательно должен быть установлен байпас.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

Выход воздуха из системы (кран Маевского);
Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Пример системы автоматической подпитки

На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:

емкости с резьбовой крышкой;
насоса-дозатора;
реле давления;
жесткой всасывающей линии с датчиком уровня;
воздушного клапана для выпуска воздуха;
штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
инжекционного клапана для присоединения к системе циркуляции;
гибкой трубки;
датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.

Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.

Объемный насос, используемый в данном узле автоматической подпитки, способен преодолевать противодавление в системе без резких скачков давления при включении

Функционирует данный узел по такому принципу:

Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
При достижении давления в системе заданного значения подкачка автоматически прекращается.
При падении давления реле включает насос, возвращающий системе стабильность.

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Производители

Чтобы в последующем у владельцев дома не возникли проблемы с системой отопления, выбирать подпиточное оборудование, конечно же, нужно максимально внимательно

При покупке всех необходимых элементов, помимо всего прочего, следует обратить внимание и на марку производителя

К примеру, очень неплохие отзывы от потребителей заслужили узлы автоматической подпитки системы отопления Valtec. Редукторы давления от этого производителя изначально дополняются обратными клапанами, манометром и фильтром. Изготавливается узел этой марки из латуни. Пружины редуктора же и обратного клапана компания делает из нержавеющей стали. Рассчитаны редукторы Valtec на максимальную рабочую температуру теплоносителя до 130 °С и давление в 16 бар.

Также неплохие отзывы от потребителей заслужила и автоподпитка системы отопления Watts. Этот старейший европейский производитель поставляет на рынок очень качественные и долговечные узлы подпитки. Клапана от этого производителя также изготавливаются из латуни и дополняются фильтром грубой очистки. На некоторые модели установлены и манометры.

Еще одной популярной у нас в стране маркой подпиточного оборудования является Emmeti. Выпускает эти клапана автоподпитки системы отопления одноименная достаточно новая, но уже успевшая зарекомендовать себя с самой лучшей стороны компания. Вся поставляемая на рынок этим производителем продукция, включая редукционные клапана, имеет сертификат ISO 9001.

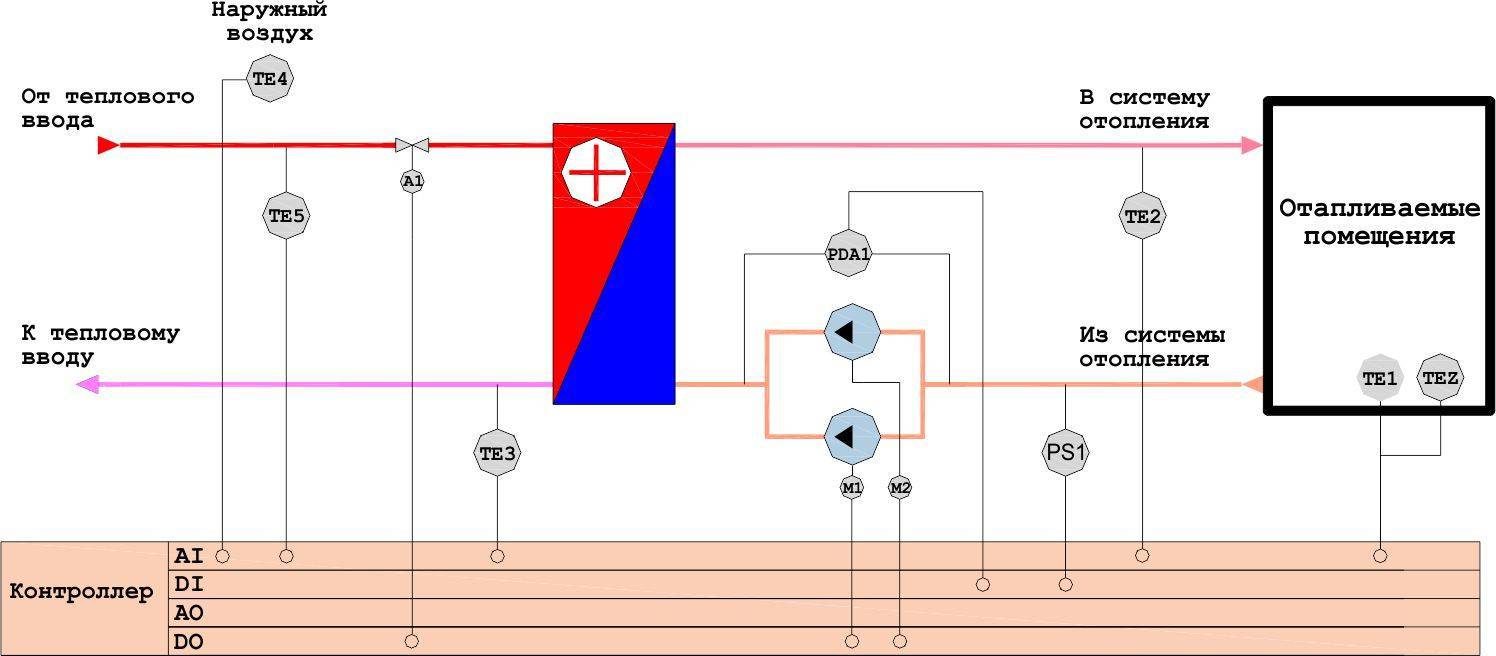

Назначение[ | ]

Основными задачами ТП являются:

учет тепловых потоков и расходов теплоносителя и конденсата
контроль параметров теплоносителя
регулирование расхода теплоносителя
распределение теплоносителя по системам потребления теплоты
преобразование вида теплоносителя или его параметров
защита местных систем от аварийного повышения параметров теплоносителя
заполнение и подпитка систем потребления теплоты
сбор, охлаждение, возврат конденсата и контроль его качества
аккумулирование теплоты
подготовка воды для систем горячего водоснабжения
отключение систем потребления теплоты

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

Обратный клапан;
Фильтр;
Манометр с задвижкой;
Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

Ёмкость для воды объёмом 50-100 л;
Погружной насос;
Реле давления;
Высасывающий шланг;
Воздушный клапан;
Датчик уровня;
Штуцер с фильтром грубой очистки;
Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.
