Присоединение к газовой магистрали
Чтобы подключить котел к центральной газовой магистрали рекомендуется использовать стальные трубы. Выполняется подсоединение с помощью патрубка. Для обеспечения необходимой герметичности резьбовые соединения уплотняют паклей и покрывают краской.
На кран, который перекрывает газ, устанавливается фильтр, защищающий от попадания мелкого мусора и конденсата. Далее к фильтру газопровод присоединяется с помощью гибкого соединения или трубы. Нельзя использовать резиновый шланг, так как со временем он рассыхается и через трещины просачивается газ. Оптимальным выбором для гибкого соединения является гофрированный шланг. Он выполнен из нержавеющей стали, крепкий, долговечный, устойчив к повышенной влажности.
На последнем этапе выполняется подключение к центральной магистрали газа с помощью накидной гайки с уплотнительной прокладкой из паронита. Герметичность определяется с помощью мыльного раствора, который наносится на место соединений. Признаком утечки газа является наличие пузырей. Правильность подключения газовой системы проверяет представитель службы газа.
Прежде чем выполнить первый запуск системы отопления, в нее закачивают воду. Процедуру следует проводить не спеша, чтобы из труб вышел имеющийся воздух. Заполнение заканчивается, когда давление жидкости в магистрали достигает двух атмосфер. Одновременно проверяется герметичность водопровода, все протечки немедленно устраняются. Найденные неисправности ликвидируют и проверяют работоспособность системы. Первый запуск должен проходить под контролем представителя газовой службы.
Гравитационная система
Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.
Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.
Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.
Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.
Самотек
Вентиляция и дымоход
Монтаж вентиляции и канала для удаления продуктов сгорания должен производиться с соблюдением нормативов СНиП, поскольку их неэффективная работа способна вывести из строя котельный агрегат, спровоцировать возникновение аварийной ситуации. Каналы вентиляции и дымоотведения должны быть раздельными.
Входное отверстие приточной вентиляции располагают в нижней части двери или внизу на наружной стене. Его площадь должна составлять от 1/30 общей площади помещения, при этом если вентиляционное отверстие выходит на улицу, его площадь должна составлять от 80 мм2 на 1 кВт мощности отопительного котла, а если окно ведет в помещение, то от 300 мм2 на 1 кВт. Вентиляционные отверстия всегда держат открытыми для поддержания эффективной циркуляции воздуха.
Если планируется установка механической вентиляции в газовой котельной, требования к ней следует уточнить на этапе проектирования. В любом случае, система должна обеспечивать трехкратное обновление воздуха в помещении в течение часа.
Вывод дымохода от настенного газового котла с закрытой камерой сгорания
Котел должен устанавливаться максимально близко к дымоходному каналу, вытяжное отверстие которого должно быть не меньше, чем сечение дымоотводящего патрубка отопительного агрегата. Для изготовления дымоходной трубы используется низкоуглеродистая либо нержавеющая сталь. Трубы из асбестобетона и иных материалов не допускается подсоединять непосредственно к патрубку — расстояние между выходом из котла и такой трубой должно составлять не менее 50 см. Допустимо не более трех поворотов или изгибов дымоотводящей трубы.
Правильная работа котла напрямую зависит от тяги. Рассчитывать высоту и устанавливать дымоотводящую трубу следует таким образом, чтобы ее оголовок располагался вне зоны ветрового подпора. Соответственно, высота трубы
- на плоской кровле — не менее 50 см от парапета (если он в наличии) либо самой плоскости настила;
- на скатной крыше, на расстоянии до 150 см от конька по горизонтали, — не менее 50 см;
- на скатной крыше, на расстоянии 250-300 см по горизонтали от конька — не меньше, чем высота конька;
- на скатной крыше, на расстоянии более 300 см по горизонтали от конька — оголовок располагают на условной линии, которую проводят под углом 10° к горизонту от верхней точки конька.
Правила эксплуатации и обслуживание газового котла
Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:
- ежегодная чистка всех установленных фильтров;
- контроль технической исправности блока управления;
- осмотр теплообменника на наличие сажи;
- проверка герметичности стыков и соединений газопровода путем обмыливания;
- чистка горелки от нагара и пыли.
Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.
Разработка схемы подключения
В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:
- установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
- если предусмотрена обвязка с буферной емкостью;
- если предстоит соединение с бойлером косвенного нагрева;
- электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.
Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.
Для котлов с открытой камерой сгорания
Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:
Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.
- Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.
Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену
Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много
Потому установка на выходе тройника и конденсатосборника обязательна
И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.
Вариант прохода через перекрытие и утепление
В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.
Особенности сборки металлических труб
Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.
При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.
Типы сборки дымохода из металла и сэндвич-труб
Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.
Дымовые трубы в шахте (коробе)
Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.
Дымоход можно спрятать в шахту
Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.
Подключение к отоплению
В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:
- Замена котла на действующем отоплении.
- Сооружение системы полностью.
Настенные газовые котлы с бойлером для большого дома
По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.
Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:
- Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
- Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.
Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.
Схема трубной развязки
А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом
Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре
Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.
Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.
Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.
Настройка газового агрегата
И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.
В каком месте следует производить установку двухконтурного котла?
Установка двухконтурного котла должна производиться с учетом нескольких требований:
- Конструкционные особенности самого агрегата, изложенные в руководстве пользователя.
- Действующие нормы и правила монтажа газовых установок.
- Расположение общего дымохода, специфика размещения отопительной системы и прочие особенности системы.
Большинство двухконтурный котлов нуждаются в подключении к специальному дымоходу коаксиального типа. Это короткий узел, устроенный по типу «труба в трубе».
Он проводится сквозь наружную стену в точке монтажа агрегата, изнутри подключается к выходному отверстию для дымовых газов, а снаружи оформляется согласно собственным эксплуатационным требованиям (специальный колпак, сетчатое ограждение или иные элементы защиты).
Для монтажа такого дымохода нужна наружная и прочная стена. Обычно такие агрегаты устанавливаются на кухне.
Если котел атмосферного типа (с открытой камерой сгорания), для него требуется отдельное помещение, площадью не менее 8 м2, обладающее собственным оконным проемом.
Напольные котлы, как правило, имеют большие габариты и массу, поэтому для них выбирают отдельные помещения в нижних этажах дома.
ВАЖНО!
В первую очередь, следует внимательно ознакомиться с инструкцией, где четко описаны условия монтажных работ и даны указания к их производству.
Модели электрокотлов
Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.
Тэновый электрический котел
Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.
Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.
Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.
Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления
Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость
Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности
Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.
Электродный электрический котел
Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).
Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.
Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.
Электрический котел индукционный
Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.
Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.
Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:
- одноконтурные (предназначены только для отопления всего дома);
- двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).
Также нужно выделить:
- настенные котлы;
- напольные котлы (производятся модели большой мощности).
Можно ли установить самовольно
Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.
Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.
Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.
Компоненты
Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.
Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.
Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.
Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости
Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла
Статья по теме: Нормы испытаний и измерений электрооборудования
Принудительное движение теплоносителя в доме
Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.
Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.
Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.
Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево
Подключение настенного котла к электросети
Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.
Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.
Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².
Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно. Котельная автоматика очень чувствительна к качеству питающего напряжения

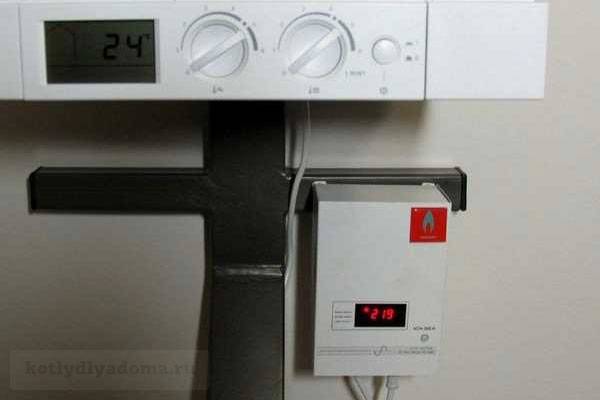

При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания
Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.
Особенности расположения обвязки котельного оборудования
- группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
- циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
- расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.
В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.
Что еще необходимо знать о сильфонной подводке
Гибкая подводка для смесителя сегодня вами может быть приобретена в магазине соответствующих товаров, это касается и сильфонной подводки, которая хоть и является дорогой, но нашла свое распространение среди потребителей. Это изделие представляет собой гофрированный шланг, выполненный из нержавеющей стали. На концах располагаются штуцеры, изготовленные из нержавейки. Подобная подводка должна фиксироваться к газовой входной трубе или оборудованию с помощью накидных гаек. Обязательно следует использовать прокладки из металла, которые должны быть мягким, сюда следует отнести алюминий или медь. В роли материала для прокладки может использоваться и специальный пластик.
Такая гибкая подводка из нержавеющей стали может обладать гофрой и штуцерами, выполненными из разного материала. Однако специалисты рекомендуют приобретать изделия, которые полностью выполнены из одной и той же основой. Подобное требование обусловлено тем, что сварка разных металлов может стать причиной возникновения электрохимической реакции, которая способствует разрушению сварного шва. Подобное соединение никак нельзя назвать прочным.
