Правильная установка радиаторов отопления: под окном, в нише, на стене

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

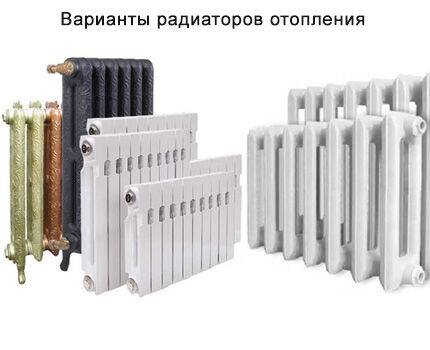

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

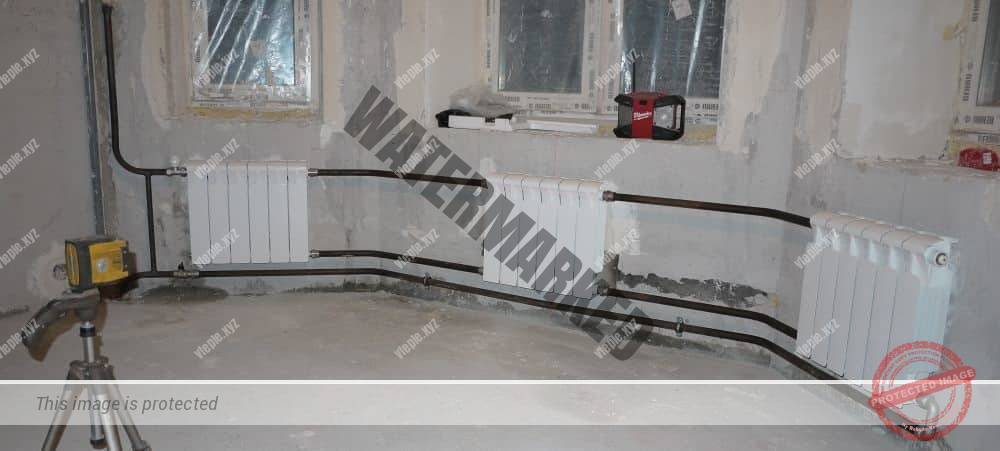

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

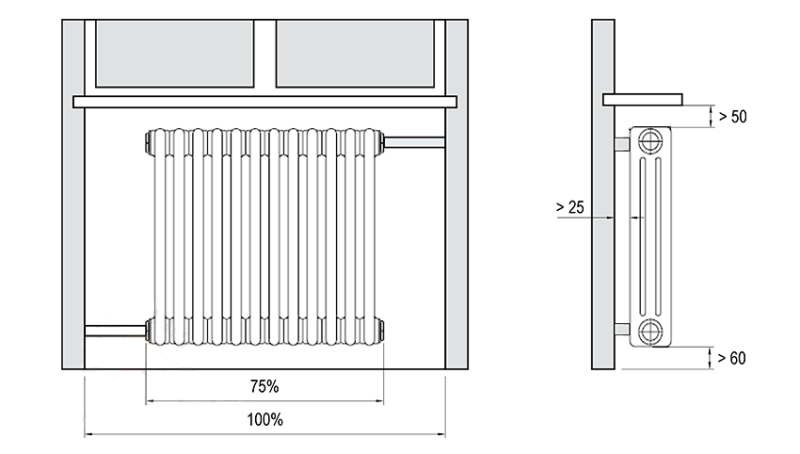

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;

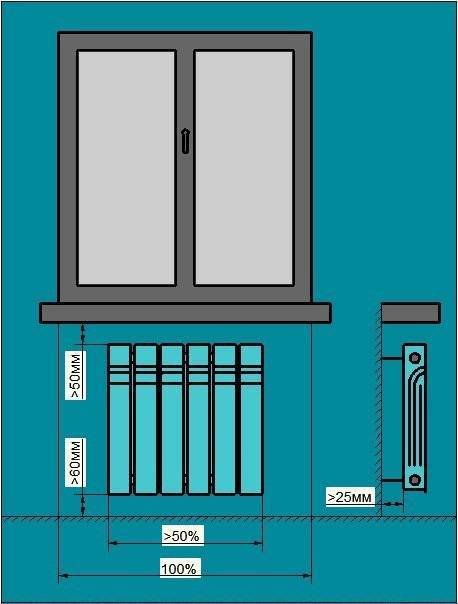

  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

В какое время года лучше менять батареи

Замена батареи может занять от 10 минут до 3-4 часов.

В частном доме, если все подготовлено и материал закуплен, сезон можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно повлияет на комфорт.

В многоквартирном доме для замены радиатора без запорной арматуры выбирают позднюю весну или раннюю осень. В отопительный сезон отключается весь стояк. Управляющие компании неохотно идут на это, так как даже кратковременная остановка будет сопровождаться жалобой жителей подъезда, особенно те, которые в принципе могут потребовать пересчета.

Кроме того, после возобновления подачи тепла (заполнения системы) существует вероятность гидроудара, который может привести к аварии в любой квартире и затоплению соседей, за что также несет ответственность Уголовный кодекс. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как вовремя обнаружить пропажу невозможно.

В летний период коммунальные службы проводят профилактические работы, в том числе опрессовку системы, что может усложнить процесс замены, так как подача теплоносителя может производиться неожиданно и в период отсутствия жильцов. Лето — период отпусков, и стоимость замены батареек в этот период может быть выше.

Правила установки радиаторов

Количество и размер батарей при устройстве отопления подбирается в зависимости от площади помещения в соответствии с характеристиками отопительных приборов. Эти параметры обычно указаны в паспорте изделия.

При самостоятельном проектировании отопления частного дома недостаточно знать, сколько секций радиатора необходимо приобрести. Нужно еще знать, где и как правильно установить радиатор. Наиболее эффективной является установка теплообменников под окнами помещения. В этом случае тепловой поток, идущий вверх от батареи и создающий конвективное движение, сбивает холодное излучение от стекла и поднимает его вверх, перемешивая с нагретым воздухом. Одновременно тепло от радиатора препятствует образованию конденсата на оконном стекле.

Чтобы добиться эффекта, описанного выше, ширина плоскости радиатора должна быть не менее 70% от ширины оконного проема. Если полученное расчетом количество секций теплообменника не удовлетворяет последнему требованию, то для установки необходимо выбрать радиатор большего размера.

Для правильной организации конвективного потока, обогревающего помещение, необходимо при установке выдерживать расстояние от пола до низа теплообменника в пределах 80-120 мм, а от подоконника до верха прибора 60-120 мм.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

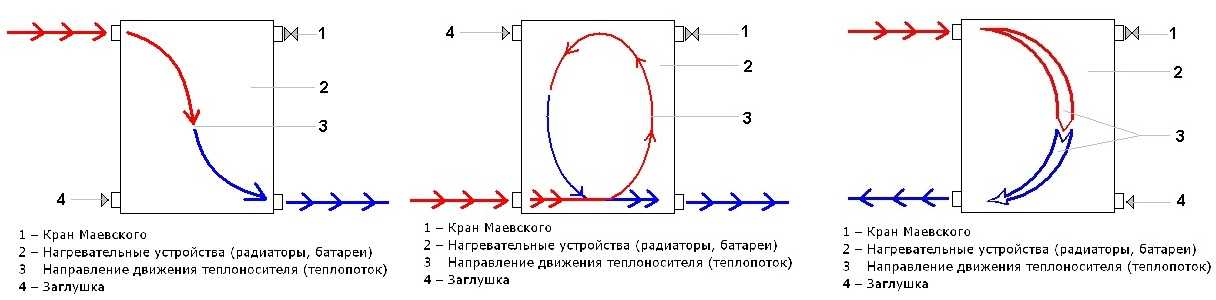

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

  • Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
  • Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

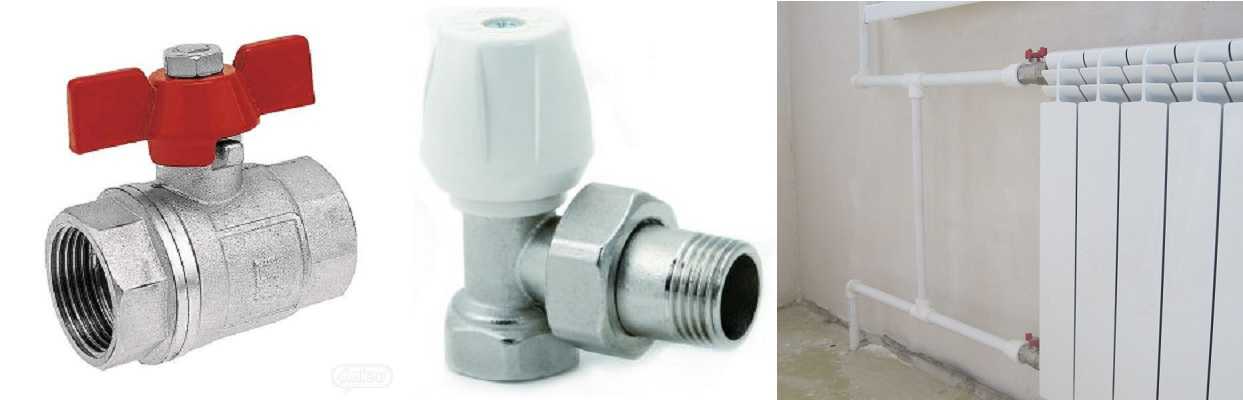

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Влияние зазора между радиатором и стеной

Многим начинающим домашним мастерам непонятна важность необходимости регулировки необходимого зазора между наружными стенами и батареями. Это в конечном счете ведет к большому повышению необоснованных затрат на отопление дома

Остановимся на проблеме подробнее.

Наружная стенки имеет постоянный контакт с окружающим воздухом, что ведет к большому ее охлаждению. В том случае, если батареи отопления закрепить конкретно на внутренней поверхности несущих конструкций, главная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

Низкие теплоизоляционные свойства изделий из бетона не разрешат сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии при, в то время, когда расстояние между радиатором отопления и стеной минимально будет расходоваться на обогрев атмосферы. Исходя из этого, отодвигая отопительный прибор на маленькое расстояние, создают нужную воздушную изоляцию, снижающую необоснованные траты.

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

  1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
  2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
  3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
  4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
  5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

на 10 секций должно быть 2 крепления1 кронштейн на 2 верхних

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей

Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.


Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правила установки радиаторов отопления

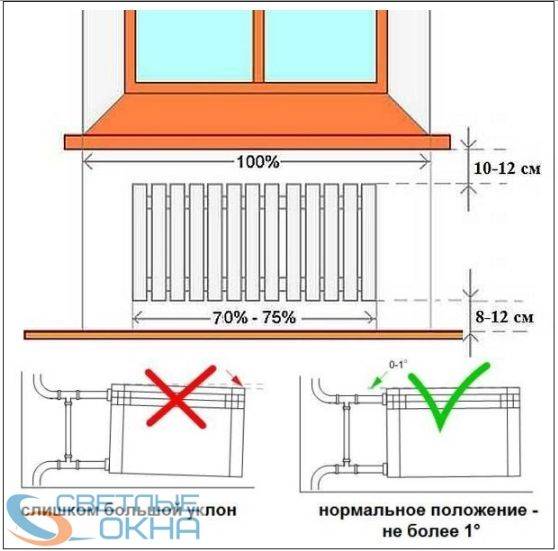

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

  • Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
  • От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
  • От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
  • От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Особенности установки батареи в нише

Большое значение для эффективности отопления имеет достаточная вентиляция радиатора. Ниша под батарею затрудняет движение воздуха вокруг прибора. Это приводит снижению теплоотдачи. Если не учитывать этот фактор при выборе и установке радиатора, то он не будет отдавать воздуху требуемое количество тепловой энергии. Таким образом, в помещении будет недостаточно тепло, а в соседних комнатах возможен избыточный обогрев.

Монтаж радиатора в глубокую нишу под окно приводит к потере в среднем 5-10% его тепловой мощности. Кроме того, в случае установки декоративного экрана теряется еще 15-20% тепловой энергии. Эти потери компенсируются увеличением количества секций, что необходимо обязательно учитывать при расчете.

Важную роль играет также правильное размещение прибора в нише под радиатор. В этом плане предъявляются следующие основные требования:

  • размер батареи по ширине должен составлять 50-75% ширины ниши;
  • ось радиатора должна совпадать с осью ниши;
  • расстояние от радиатора до пола должно быть не менее 12 см;
  • расстояние до подоконника — не менее 5 см;
  • расстояние между стеной и задней частью батареи — 2-5 см.

Монтировать в нишу лучше всего радиаторы, обладающие высокими характеристиками теплоотдачи. Оптимальным решением для установки будут алюминиевые (для автономных систем) и биметаллические (для централизованных систем) радиаторы Ogint.

Благодаря высокой теплоотдаче их использование не потребует значительного наращивания количества секций, что имеет большое значение, учитывая ограниченные размеры ниши. При этом все радиаторы Ogint характеризуются высокой надежностью и длительным сроком службы.

Предприятия, специализирующиеся на выпуске техники, предназначенной для обогрева, предлагают потребителям отопительные системы и приборы самого разного внешнего вида и потребительских характеристик. Можно приобрести радиаторы, отличающиеся по площади, мощности и прочему. Но, торговая марка Kermi не теряется и заметно выделяется на фоне конкурентов.

Радиаторы, цена на которые не является заоблачной и недоступной для большинства покупателей, давно занимают места в системах отопления и городских домов, и сельских коттеджей.

Стальные радиаторы Kermi можно приобрести самой разной длины, они рассчитаны на отопление комнат различных площадей. Благодаря своим параметрам и внешнему виду пригодны к использованию в любом интерьере, на стене отапливаемого дома или иного помещения, в подоконной нише.

Статья посвящена более подробному рассмотрению очень популярной и распространенной модели FKO 11 0405.

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них
